人教版九年级物理分节练习及答案15-3《串联和并联》(1)

人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都错2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( ) A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开3．下列说法正确的是A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C．并联电路中，若一个用电器断路，则其余用电器也不可能工作D．家中的电灯、电视机、电冰箱等电器设备之间是串联的4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关5．如图所示电路中，三个灯泡都并联的是（）A．B．C．D．6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A． B．C．D．7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（）A．L1被短路B．L2被短路C．L1灯丝断了D．L2灯丝断了8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（）A．B． C．D．9．如图中的电路图中，与实物图相对应的是（）A．B．C．D．10．一实物电路如图所示，与之相对应的电路图应是（）A．B．C．D．二、填空题11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。

人教版九年级年级物理15.3串联与并联练习含答案详细学校:___________姓名：___________班级：___________考号：___________一、单选题1．小丽家最近购买了一台标有一级能效的电冰箱。

她通过观察发现，这台电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯。

据此判断：该冰箱内部电路最接近下图中的（）A．B．C．D．2．现代社会倡导文明出行，达瓦同学观察十字路口人行横道的红，绿交通信号灯后画出了下列所示控制红，绿灯的电路图，你认为可行的是（）A．B．C．D．3．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热．下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？A．B．C．D．4．某小区的门禁智能領有三种识別启动方式：人脸识别(S1)，指纹识别(S2)，密码识别(S3)，只要其中一种方式识别成功，都可以使电动机工作面打开门锁，下列电路设计符合要求的是()A． B．C．D．5．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是A．B．C．D．二、多选题6．在学校多媒体教室中，下列与物理知识有关的说法正确的是（）A．电脑和投影机是串联的B．投影机的镜头是凸透镜C．大屏幕上的彩色画面是由红、绿、蓝三种色光混合而成的D．学生能从各个方向看清大屏幕上的画面，是因为光发生了漫反射三、作图题7．请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。

8．居民楼的楼道里，安装了一种自动的控制的楼道灯，当有人走动发出声音时，电路接通，灯亮：经过2分种后，内部的延时装置就会把电路断开，灯灭。

不过，只有夜晚天黑之后灯才能亮，白天，不论发出多大的声音，电灯也“无动于衷”。

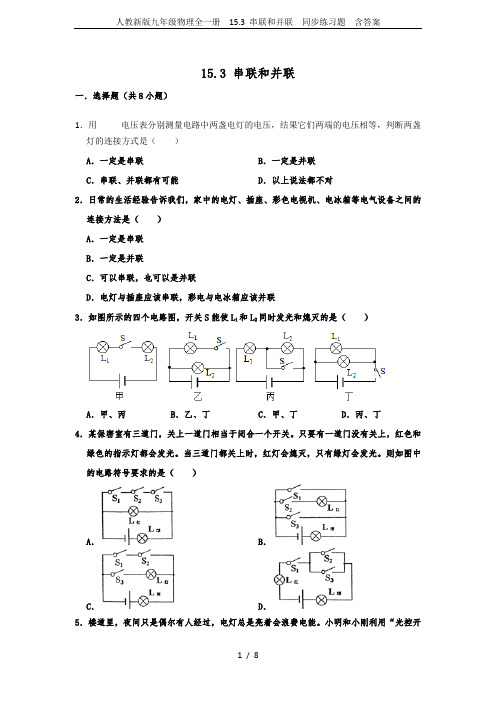

15.3 串联和并联一．选择题（共8小题）1．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（）A．一定是串联B．一定是并联C．串联、并联都有可能D．以上说法都不对2．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电气设备之间的连接方法是（）A．一定是串联B．一定是并联C．可以串联，也可以是并联D．电灯与插座应该串联，彩电与电冰箱应该并联3．如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A．甲、丙B．乙、丁C．甲、丁D．丙、丁4．某保密室有三道门，关上一道门相当于闭合一个开关。

只要有一道门没有关上，红色和绿色的指示灯都会发光。

当三道门都关上时，红灯会熄灭，只有绿灯会发光。

则如图中的电路符号要求的是（）A．B．C．D．5．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。

小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开，设计了如图所示的电路，使楼道照明变得“智能化”。

符合这种“智能”要求的电路图是（）A．B．C．D．6．如图所示，R1＝R2时，电源电压不变，当开关由闭合变为断开时，电流表示数（）A．不变B．变为原来2倍C．变为原来的D．无法判断7．图中四个灯泡的连接方式是（）A．四灯串联B．L1、L2、L3并联，再与L4串联C．四灯并联D．L2、L3、L4并联，再与L1串联8．如图所示，要使图中电流表的示数最大，下列做法中正确的是（）A．S1、S2都断开B．S1、S2都闭合C．S1断开，S2闭合D．S1闭合，S2断开二．填空题（共4小题）9．如图所示，要使两灯串联，应闭合开关，闭合开关S1和S3，两灯联；为了避免短路，不能同时闭合开关。

10．如图所示，要使L1和L2并联在电路中，应闭合的开关是，使L1和L2串联在电路中，应闭合的开关。

11．如图所示电路中，当闭合时，L1、L2并联；当闭合时，电路会发生短路，损坏电源。

第3节串联和并联1.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式,下列判断正确的是()A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联2.如图所示的电路,下列判断正确的是()A.闭合开关S1、S3,断开开关S2时,灯L1、L2串联B.闭合开关S2,断开开关S1、S3时,灯L1、L2并联C.闭合开关S1、S2,断开开关S3时,灯L1亮,L2不亮D.同时闭合开关S1、S2、S3时,电源短路3.图中的电路图和实物图相对应的是()4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。

它们的连接方式是联,原因是它们(选填“能”或“不能”)独立工作。

5.教室里的日光灯是联的,街上的路灯是联的。

6.将图中的各器材连成电路。

要求:L1灯和L2灯并联;开关S1只控制L1灯,开关S2控制L1灯和L2灯。

7.根据图甲所示的电路图连接图乙中的实物元件。

1.(2018·江苏常州中考)小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示。

关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是()A.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯串联B.若该小灯处断路,众小灯并联;若该小灯处短路,众小灯并联C.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯串联D.若该小灯处断路,众小灯串联;若该小灯处短路,众小灯并联2.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。

为使灯泡不易过热、被烧坏,要求:带动风扇的电动机启动后,灯泡才能通电发光;风扇不转,灯泡不能发光。

则下图所设计的四个简化电路图中最符合要求的是()3.右图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。

串联和并联《15.3.1 串联和并联》课前预习1.要使电路中有持续电流，必须有，而且电路应该是。

绝对不允许不经过用电器而直接用导线把两极相连。

2.把电路元件连接起来的电路叫做串联电路；串联时，通过一个用电器的电流(选填“一定”或“不一定”)等于通过另一用电器的电流，当一个用电器断路时，另一个用电器（选填“能”或“不能”）工作。

3.把电路元件连接起来的电路叫做并联电路。

并联电路中一个支路断路，其他支路的用电器(选填“能”或“不能”）正常工作。

4.家里的用电器都是联的，控制这些用电器的开关与该用电器是联的。

5.在连接电路的过程中，开关应该是的。

电路接好后，应检查电路有无和1. 教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（）A．一定是串联。

B．一定是并联。

C．可能是串联，也可能是并联。

D．无法判断。

2. 一个开关，能同时控制三个灯泡，则这三个灯泡的连接方式为（）A．一定是串联。

B．一定是并联。

C．串联或并联都可以。

D．以上都不对。

3. 在组成串联电路和并联电路的实验中，连接电路前，先要________________，电路的连接要按照________进行，连接电路时，开关要跟所控制的用电器________，且开关应该是________的，为防止因电路连错而损坏实验器材，要经________后再闭合开关进行观察．4. 在如图所示的电路中，灯泡L1和L2的连接方式依次是（）A．并联、并联、并联、串联。

B．串联、串联、并联、串联。

C．并联、串联、并联、串联。

D．串联、并联、并联、串联。

达标练习5. 如图所示的电路中，3个灯泡始终完好。

当开关S断开时，3个灯泡都发光；当开关S闭合时（）A． L1、L2、L3都不亮 B ．L1、L2、L3都亮C．L2不亮，L1、L3亮 D ．L1、L2不亮，L3亮6. 如图所示电路，开关可以使L1、L2同时发光和熄灭的是（）A、甲、丙B、乙、丁C、甲、丁D、丙、丁7. 如图所示电路中，灯、电动机和电铃都并联的电路图是（）．8. 如下图所示的各电路中，三盏灯并联的是（）A B C D9. 如图所示，L1、L2、L3三个灯泡的连接方式是（）A．三个串联 B．三个并联C．L1与L3串联后再与L2并联 D．L1与L3并联后再与L2串联10. 学了电路的串并联知识后，小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接的？”“当然是并联”小玲回答说。

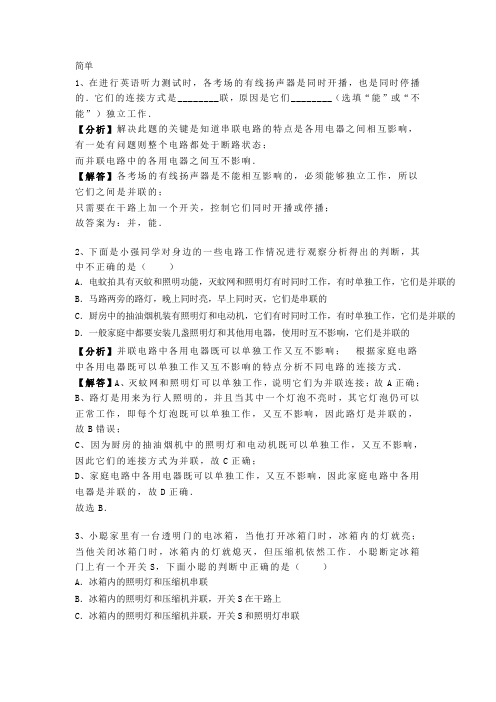

简单1、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是________联，原因是它们________（选填“能”或“不能”）独立工作．【分析】解决此题的关键是知道串联电路的特点是各用电器之间相互影响，有一处有问题则整个电路都处于断路状态；而并联电路中的各用电器之间互不影响．【解答】各考场的有线扬声器是不能相互影响的，必须能够独立工作，所以它们之间是并联的；只需要在干路上加一个开关，控制它们同时开播或停播；故答案为：并，能．2、下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的【分析】并联电路中各用电器既可以单独工作又互不影响；根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式．【解答】A、灭蚊网和照明灯可以单独工作，说明它们为并联连接；故A正确；B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，故B错误；C、因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故C正确；D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中各用电器是并联的，故D正确．故选B．3、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联，开关S在干路上C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联【分析】电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．【解答】当冰箱门打开时，制冷电路关闭，同时使冰箱内的照明灯点亮；当冰箱门关闭时，制冷电路启动，同时冰箱内的照明灯熄灭．由此可知冰箱内照明和压缩机能独立工作，所以属于并联电路，并且冰箱门上的开关S与灯泡串联．故选C．4、如图所示，某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开，电路中可行的是（）A．B．C．D．【分析】由题意可知，只有两把钥匙同时接通，大门才可以打开，也就是说，只闭合一个开关，电路无法工作．【解答】在A中，两把钥匙同时插入，电路接通，大门打开，符合题意．在B中，任何一把钥匙接通，电路都工作，不合题意，在C中，钥匙1接通，电路就可工作，两把钥匙都接通，电路短路，不合题意，在D中，钥匙1接通，电路工作，钥匙2接通，电路短路，不合题意．故选A．5、在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间．【分析】要解决此题，要掌握并联电路的概念，知道并联电路将各元件并列地连接起来．并联电路电流不是只有一条回路．【解答】分析图可知，灯AG的G端、灯CD的C端、灯EF的F端即C、G、F 是连接在一起的，如果将三盏灯的另一端A、D、E连接起来，则三盏灯就并列地连接在了一起，即并联了．所以可以将A和D或E连接在一起．如图所示：故答案为：A和D或A和E．6、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电．小明想利用光控开关和声控开关设计出一种“聪明”的电路－－晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮．请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）．【分析】由题意可知，居民楼的楼道里灯泡亮的条件是：（1）必须是晚上，白天不亮；（2）必须有人经过，没人不亮；所以光控开关和声控开关不能独立工作，即串联．【解答】晚上，天黑光控开关闭合，有人走动发出声音，声控开关闭合，灯亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联．设计电路如下：7、如图所示电路中，属于串联电路的是（）A．B．C．D．【分析】串联电路是指各用电器依次连接起来的电路；并联电路是指将各用电器并列连接起来的电路．然后根据串并联电路的特点对各选项进行逐一分析．【解答】A、该电路图中的灯泡为顺次连接，因此为串联电路；BCD、该选项中的灯泡均为并列连接，因此BCD选项中的电路均为并联连接．故选A．8、几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其它部分没有发生故障，则其余的电灯将（）A．仍然亮B．不亮C．有的亮，有的不亮D．无法判断【分析】根据串联电路的特点分析．用电器串联时要相互影响．【解答】由于用电器串联时要相互影响，当一个电灯的灯丝断了，电路就处于了开路状态，其余的灯都不亮．故选B．9、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．【分析】根据串联和并联的概念分析．【解答】AB、中开关闭合后，两个电灯是并联；C、中开关闭合后，L2被短路，只有L1工作；D、中开关闭合后，两个电灯是串联．故选D．10、为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯．夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭．白天，无论发出多大的声音，灯也不亮．请将图乙中的器材连成符合楼道灯要求的电路．【分析】（1）声控开关中装的是声敏电阻，这种电阻阻值大小与声音有关：当有声音时，它的阻值会变小；当没有声音时，它的阻值会变大；（2）光控开关中装的是光敏电阻，这种电阻阻值大小与光照强度有关：当有光时，它的阻值会变大；当没有光时，它的阻值会变小；（3）因为我们白天不需要灯光，无论发多大的声灯都不会发光，只有到了晚上并且发声时灯才会亮，所以由此可以判断应该把这两个开关串联起来．【解答】由题意知，应将这两个开关串联起来．这样到了晚上，光控开关里的光敏电阻会变小，同时只有当发出声音时，声控开关里的声敏电阻变小后，灯泡才能发光．这种开关叫做声光控开关，灯泡由两个开关同时控制，只有两个开关都接通时，灯泡才能发光．答：电路图如下：11、关于开关，下列说法中不正确的是（）A．在串联电路中，开关位置改变，它的作用并不改变B．一个开关能控制三盏灯，这三盏灯一定是串联的C．在并联电路中，干路上的开关可以同时控制各支路上的用电器D．在连接电路的过程中，开关应断开【分析】根据串联、并联电路的特点和连接电路时注意的问题分析．【解答】A、说法正确，在串联电路中，开关位置改变，它的作用并不改变；B、说法错误，一个开关能控制三盏灯，三个电灯可以串联，也可是并联，并联时，开关在干路上；C、说法正确，在并联电路中，干路上的开关可以同时控制各支路上的用电器；D、说法正确，为了防止短路，在连接电路的过程中，开关应断开．故选B．12、在进行英语听力测试时，各考室的有线扬声器是同时开播，也是同时停播的．它们的连接方式是________联，判断的理由是它们能________．【分析】串联电路电流只有一条路径，各用电器互相影响；并联电路电流有多条路径，各用电器互不影响．【解答】由题意知，在进行英语听力测试时，各考室的有线扬声器是同时开播，也是同时停播的，但它们能独立工作，互不影响，所以它们是并联的．故答案为：并；独立工作，互不影响．难题1、如图示，二极管是电子电路的重要元件它在电路中的符号为“”，如图所示，L1、L2是的连接方式是_______（填串联或并联）．当开关S闭合时，灯L2_______（填亮或不亮）．【分析】（1）电流从电源正极出发后，如果依次通过两盏灯泡，则它们是串联的；如果分别流经两盏灯泡，则它们是并联的；（2）解决此题关键是看电流从二极管的哪端进入，如果电流从它A端流入时，则电路是通路，如果电流从它B端流入时，电路是断路．【解答】（1）由电路图可知，两盏灯泡的两端分别连在电源的两端，所以它们是并联的；（2）当闭合开关S后，电流从正极出发向下流经二极管的B端，所以二极管的电阻很大，所以处于断路状态，即灯泡L2不亮．故答案为：并联；不亮．2、如图是一种声光报警器电路，各元件均能正常工作．下列现象描述正确的是（）A．只闭合S1时，灯亮铃不响B．同时闭合S1、S2，铃响灯不亮C．同时闭合S1、S2，灯亮铃不响D．只闭合S2时，铃响灯不亮【分析】（1）电路中是否有断路的情况；（2）用电器或电源是否被短路；然后结合各电路的实际情况进行分析．【解答】A、只闭合S1时，电路为断路，所以灯不亮铃也不响；故A错误；BC、同时闭合S1、S2时，为灯泡的基本电路，电铃短路，所以灯亮铃不响；故B错误，C正确；D、只闭合S2时，灯泡和电铃串联，因此灯亮铃响；故D错误．故选C．3、如图所示是一个简易“选答器”．一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么下图所示各电路图中符合要求的是（）A．B．C．D．【分析】选择哪一个答案就按下哪一个按钮，对应的灯就亮，说明一个开关控制一个灯泡，两只灯泡互不影响，则两灯并联各支路都有对应的开关．【解答】两只灯泡互不影响的电路是并联电路，在A中，任何一个开关断开时，两只灯泡都发光，开关都闭合时，电路短路，不合题意．在B中，只要一个开关断开，两只灯泡都不发光，只有两个开关都闭合，两只灯泡才发光，不合题意．在C中，两只灯泡并联，一个开关闭合只有一只灯泡发光，另外一个不受影响，符合题意．在D中，两只开关断开，灯泡都不发光，上面开关闭合，下面灯泡发光，下面开关闭合，两只灯泡都发光，不合题意．故选C．4、如图所示电路中：（1）若使L1、L2串联，则应闭合________，断开________；（2）若使L1、L2并联，则应闭合________，断开________；（3）如果只闭合S1而断开S2、S3，则灯________亮；（4）同时闭合开关________是不允许的．【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；短路是指电流没有经过用电器而将电源两级直接连通的电路．【解答】（1）根据电路图可知，当闭合开关S2，同时断开S1、S3，灯L1、L2首尾相连组成串联电路；（2）当闭合开关S1、S3，断开S2，L1、L2并列连接，组成并联电路；（3）如果只闭合S1而断开S2、S3，电路为L2的基本电路，因此灯L2亮；（4）同时闭合开关S2、S3后，将形成电源短路，因此同时闭合开关S2、S3是不允许的．故答案为：（1）S2；S1、S3；（2）S1、S3；S2；（3）L2；（4）S2、S3．5、用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源不变的条件下，他们所记录的实验结果如下，你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭C．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将不会熄灭【分析】（1）在串联电路中是将各元件依次连接，电流只有一条路径，各用电器之间相互影响；（2）在并联电路中是将各用电器并列连接，电流有多条流通路径，各个用电器之间互不影响，独立工作．【解答】A、在a电路中，两灯串联，相互影响，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭，故A正确；BD、在b电路中，两灯并联，互不影响，当灯L1和灯L2都发光时，取下灯L1，灯L2不会熄灭，故B错误，D正确；C、在a电路中再串联一个小灯泡，电路中总电阻增大，电路中电流变小，接通电路后，灯L1和灯L2发光会变暗，故C正确．故选B．6、如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是图中的（）A．B．C．D．【分析】根据P＝I2R可知，甲灯泡的实际功率远小于乙灯泡的实际功率，即甲灯的电阻远小于乙灯的电阻；当把指示灯与灯泡串联时，由于指示灯的电阻过大，相当于断路，所以灯泡几乎不发光（也可根据串联分压原理来理解）．那么灯泡正常发光时，可用导线把指示灯短路；而灯泡熄灭、指示灯亮时，可将并联的导线断开，使得两灯串联．因此只需将开关与指示灯并联即可，据此判断．【解答】A、当开关闭合时，照明灯和指示灯都发光，当开关断开时，指示灯熄灭，照明灯发光，不符合设计要求；B、由于照明灯和指示灯并联，且开关只控制照明灯，所以无论开关是否闭合，都不影响指示灯，显然不符合要求；C、指示灯与照明灯并联，且开关只控制照明灯，无论开关怎样调节，指示灯都亮，不符合要求；D、当开关闭合时，指示灯被短路，照明灯单独连入电路，正常发光；当开关断开时，指示灯和照明灯串联接入电路，由于指示灯的电阻过大，分担了大部分的电压，所以照明灯不发光，此时照明灯不亮，指示灯亮，符合要求；故选D．7、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的，当设定起爆时间一到，定时开关S会自动断开．为使引爆装置停止工作，拆弹专家应在图中哪处剪断导线．拆除前起爆器上有没有电流通过？（）A．a；没有B．b；没有C．a；有D．b；有【分析】由图可知当S闭合时起爆器被短路，则起爆器中没有电流通过；若S断开起爆器将接在电源两端，则起爆器中产生电流从而引爆炸弹．由以上原理可知答案．【解答】由题意知当S断开时，起爆器中将通以电流，引爆炸弹，故为了使引爆装置停止工作，应将起爆器与电流断开，故应剪断a处；折除前由于起爆器被短路，故起爆器上没有电流．故选A．8、在一只盒子上有A、B、C三个接线柱，盒面上还有一只灯，一只电铃，盒内有一节电池．当用导线连接A、B时，灯亮；连接A、C时，电铃响；连接B、C时，无现象．请画出盒内的连接情况．【分析】根据上述条件可以看出，只有当导线接A时，灯或电铃才有可能工作，因此A接线柱与电源串联；由三个条件容易判断出灯和电铃互不影响，因此两者是并联关系；当连接AC时可知，电路中只有电铃接入电路，此时A 与电源连接，那么C肯定在电铃所在支路；当连接AB时，此时电路只有灯泡连入电路，同理，可以判断出B在灯泡所在支路；根据要求画图即可．【解答】由分析知：电灯和电铃并联，电灯和接线柱B在同一支路，电铃和接线柱C在同一支路，接线柱A直接与电源相连；故答案如图：9、由父、母、小孩组成的三口之家，要用投票方式决定是否在暑假去北京旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游．请用3个开关、l个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游了．画出电路图，并连接实物图．【分析】由题意可知，小孩要去北京旅游，父母只要一个同意去，灯泡就亮，否则不亮，说明小孩应该控制整个电路，父、母亲控制的开关应该并联连接，据此画出电路图和连接实物图．【解答】经分析可知，父母和母亲的控制开关并联，然后与小孩的控制开关、灯泡、电源串联组成电路，电路图和实物图如下所示：10、如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到，某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭．①猜想：根据上述现象，可能的连接情况有哪些？请画出电路图；②探究：有哪些方法可进一步确定电路的连接方式？请写出一种你认为最简易的方法．【分析】（1）串联电路中，电流只有一条路径，各用电器之间相互影响；（2）并联电路中，电流有多条路径，用电器之间互不影响．【解答】（1）两个灯泡可能是串联，也有可能是并联，如图：（2）取下其中一只小灯泡后再闭合开关，如果另一只小灯泡能发光则是并联，如果不能发光则是串联．11、在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中，下列几点要求中没有必要的是_______A．按照电路图连接电路的过程中，开关应该是断开的B．每处接线都必须接牢C．必须从电池的正极开始依次连接开关S，灯L1和L2，最后连到电池负极D．连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关（2）在串联电路中开关的作用是_______．（3）在并联电路中支路开关的作用是_______．【分析】根据以下知识分析答题：连接电路的注意事项：连接电路时，开关应断开；每处连线必须接牢；连接完电路时，要检查电路连接是否正确；开关与它控制的电路是串联的，串联在干路中的开关控制整个干路，串联在支路中的开关控制它所在的支路．【解答】（1）连接实验电路要注意：A、按照电路图连接电路的过程中，开关应该是断开的，故A正确；B、连接电路时，每处线都必须接牢，否则电路不稳定，故B正确；C、连接实物电路图时，只要把开关S、灯L1、灯L2接入电路即可，没有必要一定从正极出发，回到负极，也可从负极出发，回到正极，故C错误；D、连接完毕对照电路图仔细检查电路，确认无误后再闭合开关，故D正确；本题选择没有必要的，即错误的，故选C．（2）在串联电路中开关控制整个电路，即控制所有的用电器．（3）在并联电路中支路开关只控制该支路的用电器．故答案为：（1）C；（2）控制所有的用电器；（3）只控制该支路的用电器．12、如图所示，闭合开关S，电灯L1与L2的连接方式是________联；断开开关S，会发生的现象是________；电路连接的不妥之处是________．【分析】（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；（2）并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器．【解答】分析电路可以看出，灯泡L2直接并联在电源两端，所以开关S对L2不起控制作用；灯泡L1与开关S串联后并联在电源两端，所以开关断开时L1不亮；两只灯泡并联．故答案为：并；L1不能发光；开关对L2不起作用．13、街道上的路灯同时发光同时熄灭，据此________（填“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为________联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为________联（填“串”或“并”）．【分析】串联电路中各用电器之间相互影响，并联电路中各用电器之间互不影响，串联电路需要一个开关就能控制整个电路，并联电路干路开关控制整个电路，支路开关控制各自的支路．电路中，开关一般都要与被控制的用电器串联．【解答】（1）街上的路灯同时发光同时熄灭，不能判断是串联还是并联，因为如果并联电路中的总开关也可以控制整个电路；（2）如果看到其中一盏灯因故障而熄灭，但其它路灯依然发光，由此可以断定路灯的连接方式是并联，因为并联电路有多条路径，各用电器之间互不影响；（3）每个用电器和控制它的开关的连接方式为串联，这样才能实现对用电器的有效控制．故答案：不能；并；串．14、如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S2【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响．在进行电路连接时，还一定要注意不能出现电源短路．【解答】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、同时闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意．故选B．15、今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路．经请教物理老师得知：每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路．当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．仔细阅读上面的文字信息，回答下列问题：（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是_________．（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是_________．【分析】根据题中信息回到下列问题．【解答】（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，而此时R相当于断路，因此灯丝没被短路．（2）当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．故答案为：（1）R相当于断路；（2）当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．16、节日用的小彩灯，在一个灯泡坏了以后，其他的灯泡都不能正常工作，则这些小彩灯（）A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．无法判定【分析】在串联电路中，如果有一个用电器损坏或某一处断开，整个电路将变成断路，电路就会无电流，所有用电器都将停止工作，所以在串联电路中，各几个用电器互相牵连，要么全工作，要么全部停止工作．【解答】小彩灯，在一个灯坏了之后，其他的灯泡都不能正常工作，这正是串联电路的特点，所以这些小彩灯是串联的，所以A符合题意，B、C、D不符合题意；故选A．17、如图，当开关S、S1均闭合时（）A．三盏灯都亮B．三盏灯都不亮。

15.3串联和并联【知识梳理】1、电路串联电路和并联电路①用导线把电源、用电器、开关连接起来，组成电流可以流过的路径叫做电路。

②电路图是用符号表示电路连接的图示。

③两个或两个以上用电器顺次连接到电路中，这种连接方式叫做串联。

④两个或两个以上用电器并列连在一起再连接到电路中，这种连接方式叫做并联。

2、电路的两种连接方式——串联和并联电路：电路连接方法电流路径有无节点各用电器间是否互相影响开关个数改变开关位置是否影响电路串联电路用电器首尾相连一条无互相影响一个不影响并联电路用电器两端分别连接在一起两条或多条有互不影响可以多个可能影响【巩固练习】1、下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间2、下列关于电路的说法正确的是（）A．在串联电路中开关位置不同，其控制作用也不同B．在并联电路中，支路开关控制本支路用电器C．开关在电路中必须接在电源正极和用电器之间，才能控制用电器D．电动自行车的电机与喇叭之间是串联的3、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A. L1不能发光，L2能发光B. L1能发光，L2不能发光C. L1、L2都能发光D. L1、L2都不能发光4、如图所示，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（）A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5、与实物图对应的电路图是（）A．B．C．D．6、如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1和下面的灯L2均已发光。

则当闭合开关时，下列说法正确的是（）A. L1熄灭，L2熄灭B. L1发光，L2熄灭C. L1发光，L2发光D. L1熄灭，L2发光7、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。

人教版九年级物理全一册《15.3串联和并联》同步测试题含答案一、选择题1．如果电路中有两个用电器，下列说法正确的是（）A．闭合开关S后，两灯同时亮一定是串联B．闭合开关S后，两灯同时亮一定是并联C．闭合开关S后，两灯同时亮可能是串联D．闭合开关S后，两灯同时亮一定不是并联2．如图所示，灯泡L1、L2串联的电路是（）A． B． C． D．3．下列说法正确的是（）A．在金属导体中，自由电子移动方向与电流方向相同B．教室时照明用的日光灯它们总是并联连接的C．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的D．甲轻质小球与带正电的乙轻质小球相互吸引，则甲一定带负电荷4．如图所示，要使灯泡L1和L2组成串联电路，对开关开闭情况说法正确的是（）A．只闭合S1B．只闭合S2C．同时闭合S1和S3D．同时闭合S2和S35．如图所示电路中如果闭合S1、S2，断开S3，那么（）A．只有L1亮B．只有L2亮C．L1和L2均亮D．L1和L2均不亮6．如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S1B．只闭合S2C．同时闭合S1S2S3D．只闭合S1S37．“红灯停，绿灯行，交通路牌要看清。

”遵守交通规则是每个公民的责任。

某十字路口安装有红灯和绿灯，下列电路中，符合实际要求的设计是（）A．B．C．D．8．如图所示电路中，下列说法正确的是（）A．该电路的连接是正确的B．该电路中两灯是并联的C．要使两灯组成串联电路，应拆掉导线deD．要使两灯组成并联电路，应将导线bc的c端改接到d端二、填空题9．道路两侧的树上和商店门前五光十色的彩灯，扮靓了我们的城市，当一个彩灯熄灭后，其他灯却能依然发光，但如果取下任一个彩灯，整串彩灯都会熄灭，它们是由许多小彩灯（选填“串联”、“并联”）而成，且这类彩灯灯丝下方有一根与灯丝（选填“串联”、“并联”）的特殊金属丝，灯丝断裂后，电流从金属丝中通过，因而其他彩灯仍能发光。

串并联电路练习题基础知识一、是非题1．家用电器一般采用并联的连接方法。

（）2．通过一只灯泡的电流也全部通过一只电铃，电铃和灯泡一定串联。

（）3．一个开关可以同时控制一只电灯发光和一只电铃发声，则电灯和电铃一定串联。

（）6．一个开关同时控制两个用电器，这两个用电器一定是并联的。

（）7．马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。

（）8．几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。

（）9．在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。

（）10．小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。

（）11．连接电路时，从电池组的正极开始，顺着电流的方向接线。

（）12．连接电路的过程中，开关断开还是闭合，问题是不大的。

（）13．在整个接线过程中开关应该一直闭合。

（）14．实验结束后，应把开关断开后才拆线。

（）15．拆线时首先把电源相连的导线拆掉。

（）16．短路是电流不经过用电器直接与电源构成回路。

（）17．断路和短路在电路中所起的作用是相同的。

（）18．电路中开关一定接在电荷流入灯泡的前一段导线上。

（）19．电池组中相邻两个电池正、负极相连，这是电池的串联。

（）二、填充题1．判断下列电路元件的连接是串联还是并联的。

(1)教室里的几盏日光灯是______的。

(2)手电筒里两节干电池是______的。

(3)教室里的一只开关控制一盏电灯，开关和灯是______的。

(4)马路上排成一行的路灯是______的。

(5)节日里大楼周围一排排彩灯是______的。

2．如图1所示的电路图中：(1)灯泡EL1和EL2是______（选填“串联”、“并联”）。

(2)开关SA1控制______，开关SA2控制______，开关SA3控制______。

(3)当开关SA1、SA2、SA3都闭合时，EL1灯泡的灯丝断了，灯泡EL1______，灯泡EL2______（选填“发光”、“不发光”）。

15.3?串联和并联?习题班级：__________ 姓名：__________一、单项选择题：〔提示：下面每题给出的四个选项中，只有一项为哪一项符合题目要求的，相信你一定会作出正确的选择，努力~ ~ 加油~ ~ 你是最棒的！〕1.如下图的电路，闭合开关S1和S2后，以下分析正确的选项是〔〕A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响2.以下图电路中，开关能同时控制两盏灯，且两灯发光情况互不影响的电路是〔〕3.对如下图电路的分析，错误的选项是〔〕A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象4.如下图的各电路中，闭合开关后两只灯泡属于并联的是〔〕5.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。

图中能实现只在黑暗且有声音时灯才亮的电路原理的是〔〕6.为保证司乘人员的平安，轿车上设有平安带未系提示系统.当乘客坐在座椅上时，座椅下的开关S1即闭合，假设未系平安带〔平安带控制开关S2断开〕仪表盘上的指示灯将亮起；当系上平安带时〔平安带控制开关S2闭合〕，指示灯熄灭.如下图的电路设计中最合理的是〔〕7.如下图的电路，要使两个小灯泡L1，L2串联，应〔〕A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2、S3D．断开开关S2，闭合开关S1、S38.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法翻开，电路中可行的是〔〕9.如下图，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门翻开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是〔〕10.如下图，某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。
