给排水审图意见

[常规]给排水审图意见汇总1、喷淋系统图中,一个报警阀后面应在最不利点设置一个末端试水装置,其它楼层设置的都是试水阀。

2、一层喷淋系统图中DN70管径带11只喷头,虽然是符合表8.0.7条的规定,但经计算,流速已大于4m/s,水头损失较大,宜放大管径。

自喷规范9.2.1 管道内的水流速度宜采用经济流速，必要时可超过5m/s，但不应大于10m/s。

这个审查师太强悍，流速都给计算出来，自喷中适当的放大管径还是必要的，以后要注意。

3、双阀双出口室内消火栓的设置，应满足《全国民用建筑工程设计技术措施给水排水》7.1.4条第二款137点的要求。

应该是这条：必须采用双阀双出口型消火栓的地方，可采用双立管，各消火栓分别接自不同管。

4、应按DB32/T474-2001规程第4.1.1条标明PP-R管公称压力等级,注明壁厚。

PPR管公称压力1.6 Mpa。

5、保温管道的保温厚度应注明。

室外明露管道均采用离心玻璃绵双合管保温，外包镀锌铁皮，保温层厚度为50mm。

6、应按CJJ/T29-98第3.1.19条设计UPVC管上伸缩节。

按规范要求每层设置伸缩节，于水流汇合管件之下。

7、灭火器配置级别,充装介质,容量及配置数量、距离应按GBJ140-90,97版设计。

磷酸铵盐干粉灭火器（4Kg/瓶）8、消防管路上阀门型号应按“建规GBJ-87第8.6.1条第五款的要求标明。

按规范标明阀门型号。

这本规范已过时了，阀门应保持常开，并应有明显的启闭标志或信号；这个要写，但阀门型号好像没有要求一一标明。

9、消防箱不应设在封闭楼梯间内。

10、排水管件应选定,见GB50015-2003第4.3.9条。

采用相应的硬聚氯乙烯顺水三通。

11、屋顶水箱与五层卫生间自闭冲洗阀约距6.9米，不满足0.1～0.15Mpa 水压要求，水压不足很难冲净五层自闭式冲洗阀大便器改为高水箱蹲式大便器。

大便器，冲洗水箱浮球阀最低工作压力0.020(MPa), 延时自闭式冲洗阀最低工作压力0.1～0.15(MPa)12、根据规范GB50015-2003第5.6.3条规定，热水管道系统，应有补偿管道热胀冷缩的措施。

审查意见内容一、设计说明部分1.管径大于DN80的给水薄壁不锈钢管，应采用钎焊连接或法兰连接，卡箍连接，环压连接无相应管径工具也不安全。

2.薄壁金属管道的支架间距应按相应管道的技术规程确定，说明中的指甲间距偏大。

3.消防系统（包括自动喷水灭火系统）试压可根据系统工作压力情况分区，分段进行。

统一采用3.0MPa试验压力偏大4.室外排水选用塑料管，应采用针对塑料管特性的砂垫层基础。

95S516国标图集为旧的混凝土管基础做法，不适合于塑料排水管道。

二、设计图纸部分1.小区环状供水管（包括室外消火栓）宜纳入小区管理用水范围并应设分段检修阀及室外庭院绿化用水点。

住宅部分宜设总水表单独计量。

2.车库穿层间地漏应设存水弯，防止流动性的油类火灾窜至下层。

3.裙房营业厨房排水未考虑周到（包括室内、外排水管道的衔接）。

厨房应设排水沟排水；室外仅设国标隔油池除油是否能满足广州市环保主管部门对营业餐厅含油污水的排水要求？4.总平面图中有泳池使用功能，但单体设计图中却无此项设计及表示。

设计使用功能应统一。

5.卫生间沉箱如设地漏，应单独设计排水主管并在立管底部采取间接排水的方式。

沉箱地漏与污水管共用排水立管会成为室内臭气源。

6.由于住宅热水采用管道系统，管道布置较长，建议设容积式热水器并设计微循环系统，手动控制或自动定时循环，以方便用户使用并可节约用水。

7.给水系统减压阀分区后的立管顶部宜设排气阀。

8.排水专用通气立管不用设检查口，立管上下端采用45度弯头接排水立管即可，屋面雨水排水系统立管不用每隔二层设检查口，立管上下及弯头部位设检查口即可。

9.泵房大样图中，气压罐进出口管道处不能设单向阀。

泵房内管道宜采用焊接或法兰连接。

10.汽车库消防栓箱布置于停车位侧向，车辆停放后无法打开消火栓箱，应调整消火栓箱的摆放位置。

11.室内消火栓箱如采用非标准型箱，应出消火栓箱大样。

12.消火栓各竖向分区上环管最高点处均宜设自动排气阀或布置试验用消火栓，便于管网充水时排气。

1.应增加绿色建筑设计的相关标准及《城镇给水排水技术规范》GB50788-2012（全文强条）2.地下车库应属于中危险Ⅱ级，喷淋设计采用中危险Ⅰ级不符合规范规定，必须修改设计。

3.七氟丙烷灭火系统，必须响应《气体灭火系统设计规范》GB50370-2005的相关强制性条文要求，应加以说明。

4.《室外排水设计规范》GB50014-2006（2011年版）第4.13.2条规定，明确污水管道与生活给水管道相交时，应敷设在生活给水管道的下面。

5.《建筑给水排水设计规范》GB50015-2003（2009年版）第4.9.5条规定的设计重现期（5～50a）复核排水管径和雨水集水池及排水泵，雨水集水池和排水泵设计还应符合第4.9.36B条各款要求。

6.《建筑给水排水设计规范》GB50015-2003（2009年版）第3.2.5C条第4款及《真空破坏器应用技术规程》CECS 274：2010第4.0.1条第2款规定，在立管顶部设置管顶形真空破坏器。

7.《高层民用建筑设计防火规范》GB50045-95（2005年版）第7.6.2条规定，住宅的户内用房允许不设喷淋系统。

8.地下室生活水箱缺设消毒装置，不符合GB 50788-2012第3.6.7条。

9.排水用UPVC管采用粘接时，排水横管的坡度应按《建筑给水排水设计规范》GB50013-2003(2009年版)第 4.4.10条的规定，采用标准坡度I=0.026。

10.接排水横干管长度超过《建筑给水排水设计规范》第 4.5.12条第5款的规定，应增设清扫口；WL-06所接排水横干管起端增设清扫口。

11.《建筑设计防火规范》GB50016-2006第 8.5.8条的规定，增设自动灭火系统，且应在燃气或燃油管道上设置紧急事故自动切断装置。

12.综合用房内设置的喷头应采用边墙型扩展覆盖喷头，在图中应标注说明，并应符合《自动喷水灭火系统工程施工及验收规范》第 7.1.3条的规定。

第 1 页，共 1 页07/14/2014第 1 页，共 1 页

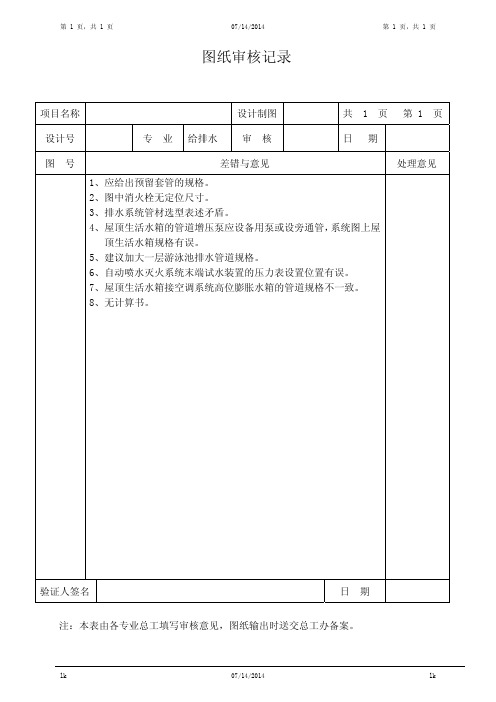

图纸审核记录
项目名称 设计制图共 1 页 第 1 页设计号 专 业 给排水 审 核 日 期
图 号 差错与意见 处理意见
1、应给出预留套管的规格。

2、图中消火栓无定位尺寸。

3、排水系统管材选型表述矛盾。

4、屋顶生活水箱的管道增压泵应设备用泵或设旁通管，系统图上屋
顶生活水箱规格有误。

5、建议加大一层游泳池排水管道规格。

6、自动喷水灭火系统末端试水装置的压力表设置位置有误。

7、屋顶生活水箱接空调系统高位膨胀水箱的管道规格不一致。

8、无计算书。

验证人签名 日 期 注：本表由各专业总工填写审核意见，图纸输出时送交总工办备案。

lk07/14/2014lk。

第 1 页，共 1 页07/10/2014第 1 页，共 1 页给排水审图意见(一)F1、《自动喷水灭火系统施工及验收规范》应选用现行版本GB50261-2005；《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005；卫生设备安装、潜污泵安装应选用现行版本的标准图集。

A1、明确自备地下水源、市政水源概况以及两者之间采取的防污染措施。

A2、缺少喷淋系统管材、管件选用；缺少消防泵规格型号。

A3、冷热水系统图中，冷热水箱进出水管路接法有误。

A4、一层消防控制室不应穿越有水管道。

A5、三层厨房内喷头间距应满足规范要求。

A6、三层厨房及活动室部位应按消防队员行走路线校核是否任何部位均有两只水枪的充实水柱保护。

A7、消防泵组公用吸水干管吸水，消防泵宜交错布置，且吸水干管应合理设置阀门，以保证吸水干管损坏时有一组工作泵能正常运行。

A8、缺少游泳池配水管路及水处理设备的系统原理图。

P1、消防水池与游泳池合用，应采取确保消防用水量不作他用的技术措施。

见《高层民用建筑设计防火规范》GB50045-95（2005版）第7.3.4条。

P2、综合楼的消火栓应配备消防卷盘。

见《高层民用建筑设计防火规范》GB50045-95（2005版）第7.2.4条。

P3、餐饮以及歌舞娱乐场所的包间不应采用边墙型闭式喷头。

见《自动喷水灭火系统设计规范》GB50084-2001（2005版）第6.1.3.3条。

P4、喷淋系统配水管减压孔板规格有误，且孔口直径不应小于设置管段直径的30%。

见《自动喷水灭火系统设计规范》GB50084-2001（2005版）第9.3.1条。

P5、屋顶冷热水箱距九层地面高差仅4米，无法满足顶层卫生器具用水的最低压力。

见《建筑给水排水设计规范》GB50015-2003（2009版）第3.3.5.3条、3.1.14条。

P6、游泳池上方的各种管道应采取防结露保冷措施。

见《建筑给水排水设计规范》GB50015-2003（2009版）第3.5.17条。
