直放站维护手册一、光纤直放站工作原理光纤直放站主要有以下几个部分组成：光近端机、光纤、光远端机。
光近端机和光远端机都包括射频单元(单元)和光单元。
无线信号从基站中耦合出来后，进入光近端机，通过电光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机，光远端机把光信号转为电信号，进入单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。
上行链路的工作原理一样，手机发射的信号通过接收天线至光远端机，再到近端机，回到基站。
直放站系统图：二、光纤直放站的概述直放站设备主要应用于隧道内的信号覆盖，也兼顾外部空间场强信号收发。
光纤直放站是扩大网络覆盖，提高网络质量和设备利用率的有效手段。
武广高铁全线使用光纤直放站。
1）设备硬件介绍设备图:馈线接入3 电桥处-48 电源线的接入处设备图：外部的连接光模块注意：各种线缆最小弯曲半径: 电源线200 、光纤200 、馈线1002）设备特点的主要特点：1、每台用2根馈线通过定向耦合器连接连接到1个基站上，直接提供两路射频输出。
2、用光纤以星型方式连接到上。
系统框图：连接示意图：模块指示灯说明：电源模块指示灯状态说明指示灯指示灯状态描述绿色绿色正常工作状态绿色不亮过载温度太高输出电压太高、太低光纤模块灯状态说明控制卡指示灯状态的主要特点：1、内置频段滤波。
2、内置（直流阻断器）。
系统框图内部结构注：上行预放大器、功率放大器、漏缆监测单元、电桥、直流阻断器、天线、双工器、定向耦合器3、设备容灾性强，重要模块都采用冗余配置：分别用三个光模块连接到三个光模块：光模块备份功放模块备份电源模块备份：当其中一个模块故障时，仍然能继续工作。
同时发射主从2路射频信号，实现无线信号冗余覆盖，主信号比备信号高6；4、相邻两个之间用漏缆连接，实现隧道内信号交织覆盖。
无线连接示意图1、连接2根漏缆示意图：2、连接1根天线、1根漏缆3、连接2根天线4、分别连接2根天线、1根漏缆模块指示灯说明：电源指示灯状态光纤模块灯状态说明控制卡指示灯状态3）直放站内置漏缆监控功能，为铁路隧道信号覆盖的漏缆提供监测。

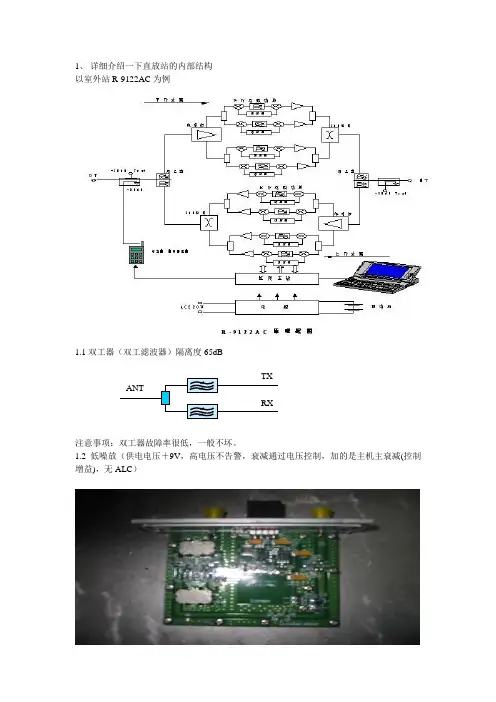

1、详细介绍一下直放站的内部结构以室外站R-9122AC为例1.1双工器（双工滤波器）隔离度65dB注意事项：双工器故障率很低，一般不坏。
1.2低噪放（供电电压＋9V，高电压不告警，衰减通过电压控制，加的是主机主衰减(控制增益)，无ALC）ANTTX RX注意事项：低噪放LA-1439C1SS00和LA-1435C1SS00内部可能有质量差的放大管（老机器内）需要返修。
上行低噪放容易出现误告警，解决办法是与下行低噪放互换，如增益正常，剪断低噪放告警线。
1.3选频模块（供电电压＋9V，高电压不告警，衰减通过电压控制，加的是主机辅助衰减（控制主机上下行噪声），有ALC）注意事项：最常见故障为失锁，需返修。
1.4功放模块（供电电压＋9V和＋24V，高电压不告警，无法通过软件加衰减，有ALC）注意事项：常见故障为隔离器坏，放大管坏，需返修。
笔记本读数会因功率检测电路的检测点不同而与主机的实际输出不相符。
1.5监控主板（提供低噪放A TT电压，控制选频电压，储存监控信息等）注意事项：常见故障为芯片坏，可直接更换芯片并下载相应的芯片软件即可。
另外少量无法提供ATT电压，导致ATT衰减为最大，主机表现为无输出，可用万用表测量低噪放ATT 处电压（一般无衰减时为5V左右）来判断。
需返修。
1.6电源模块注意事项：AC为交流220V告警，DC为直流告警，OFF为9V开关。
特别注意：部分电源模块MODEM供电电压不是12V，而是24V，不要将这种电源模块换到移频站上使用，因为移频站的MODEM电压不但提供给猫用，而且提供给晶振模块用。
如不慎换上了，会烧坏晶振，主机将无法使用。
2、告警简介2.1门禁告警门禁告警是与电源无关的告警,当设备处在电源掉电告警、电源故障告警或电源软关机时，不影响对门禁告警状态的监测。
高电平为告警，此时门禁开关处于常闭端；低电平为正常，此时门禁开关处于常开端；高电平输入范围：+4V～+5V。
低电平输入范围：+0V～+0.8V。
