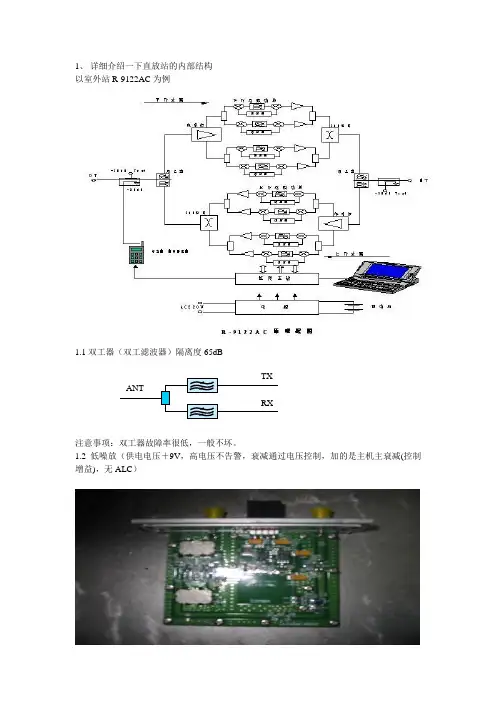

1、详细介绍一下直放站的内部结构以室外站R-9122AC为例1.1双工器（双工滤波器）隔离度65dBTXANTRX注意事项：双工器故障率很低，一般不坏。
1.2低噪放（供电电压＋9V，高电压不告警，衰减通过电压控制，加的是主机主衰减(控制增益)，无ALC）注意事项：低噪放LA-1439C1SS00和LA-1435C1SS00内部可能有质量差的放大管（老机器内）需要返修。
上行低噪放容易出现误告警，解决办法是与下行低噪放互换，如增益正常，剪断低噪放告警线。
1.3选频模块（供电电压＋9V，高电压不告警，衰减通过电压控制，加的是主机辅助衰减（控制主机上下行噪声），有ALC）注意事项：最常见故障为失锁，需返修。
1.4功放模块（供电电压＋9V和＋24V，高电压不告警，无法通过软件加衰减，有ALC）注意事项：常见故障为隔离器坏，放大管坏，需返修。
笔记本读数会因功率检测电路的检测点不同而与主机的实际输出不相符。
1.5监控主板（提供低噪放A TT电压，控制选频电压，储存监控信息等）注意事项：常见故障为芯片坏，可直接更换芯片并下载相应的芯片软件即可。
另外少量无法提供ATT电压，导致ATT衰减为最大，主机表现为无输出，可用万用表测量低噪放ATT 处电压（一般无衰减时为5V左右）来判断。
需返修。
1.6电源模块注意事项：AC为交流220V告警，DC为直流告警，OFF为9V开关。
特别注意：部分电源模块MODEM供电电压不是12V，而是24V，不要将这种电源模块换到移频站上使用，因为移频站的MODEM电压不但提供给猫用，而且提供给晶振模块用。
如不慎换上了，会烧坏晶振，主机将无法使用。
2、告警简介2.1门禁告警门禁告警是与电源无关的告警,当设备处在电源掉电告警、电源故障告警或电源软关机时，不影响对门禁告警状态的监测。
高电平为告警，此时门禁开关处于常闭端；低电平为正常，此时门禁开关处于常开端；高电平输入范围：+4V～+5V。
低电平输入范围：+0V～+0.8V。
直放站维护知识直放站知识介绍✓ 直放站基础知识✓ 直放站定义=直放机+配套设施✓ 直放机别名：增强器、中继站、转发器。
✓ 双向的射频放大系统，可同时对GSM 上下行信号作对称放大。
✓✓ 直放站使用场合：盲区、弱信号区、郊区、农村、国道、高速公路、隧道、地铁、地下停车场、电梯覆盖、直放站分类✓ 可按多种标准分类传输方式、工作频带、供电方式、安装场地按传输方式分类：✓室外型：室外或野外安装，要求机器的耐热、防潮性能较好✓室内型：室内安装，一般作为信号分布系统的信号源✓直放站工作原理介绍：✓主要器件及其作用✓施主天线：（对基站）收下行、发上行。
✓重发天线：（对MS）发下行、收上行。
✓环行器：与相邻的上、下行滤波器共同组成收发双工器，实现天线收发共用（见图）。
890～929MHz 935～954MHz直放站工作原理框图✓主要器件及其作用✓低噪声放大器（LNA）：前置放大级，要求增益高、线性好、噪声系数低。
✓带通滤波器：与环行器共同组成双工器、级间放大滤波。
✓选频器：选择出所要放大的频率。
✓末级功放：提供所需的放大功率。
✓供电模块：给整机供电、后备电源充放电控制。
✓监控系统：对直放站遥控、遥信、遥测。
实现方法：单片机＋GSM收发模块＋系统软件✓直放站的技术要求－－－提出要求的原因？直放站是GSM信号的中继系统◊工作频带要求。
保证下行覆盖和基站的上行接收◊增益要求、功率要求。
为保证不干扰其他通信设备◊互调产物控制（直放站线性放大能力）、杂散发射控制。
为保证不受其他通信设备的干扰◊带外抑制能力。
放大时会引入附加噪声造成系统灵敏度降低◊噪声系数控制引入时延◊传输时延控制。
移频、选频直放站会引入频率偏移◊频率误差控制✓直放站的技术要求－具体指标工作频带：应和施主基站的工作频带一致；不同的运营商所分配的工作频段不同。
施主基站类型上行放大链路工作频带下行放大链路工作频带移动GSM 900890 MHz to 908.8MHz 935 MHz to 953.8MHz联通GSM 900909 MHz to 915 MHz 954 MHz to 960 MHzDCS 18001710 MHz to 1785MHz 1805 MHz to 1880MHz输出功率(1dB压缩点功率）：可用功放总输出功率，或“信道数+每信道输出功率”来描述。
直放站监控平台OMC日常维护事项1、因各地直放站站点数量日益增加，为保障平台更好的工作状态，监控平台电脑最好每周进行一次重启，已保证平台数据库稳定运行，同时避免大量短信拥塞；2、站点发生告警后会主动上报告警信息，显示在平台上，且会以短信形式前转到厂家维护人员手机，平台维护人员也应及时在平台上进行告警信息确认，以消除相应声光告警；3、设置每日定时轮询任务，保证站点状态的及时查询。
各地市轮询任务都已进行预设，不用再次设置；4、可定期对站点数据和数据库文件进行导出保存，保证意外情况下站点信息的完整；5、为保证监控平台的稳定运行，安装了监控平台的电脑尽量不要安装与平台无关的软件，并不另做它用；6、应定时更新杀毒软件及防火墙，以保证系统安全稳定运行。
7、应给予监控平台一定关注度，定期对轮询报告、当前告警等报表进行查询，及时了解站点情况。
针对直放站监控方面常遇到的问题及可能原因，现汇总如下：一、设备无法正常轮询情况分析：1、站点参数设置问题，包括以下情况：1)站点监控电话设置错误2)设备端上报号码设置错误（邯郸为03007）2、站点监控模块MODEM未正常工作或监控卡损坏，可使用固定电话拨打站点监控电话确定。
3、“直放站编号或设备编号错”的问题分析故障分析1：直放站编号设置错误故障分析2：设备编号设置错误4、“包错误”的问题分析故障分析1：设备没有升级到最新软件版本；故障分析2：光纤传输受到干扰波动。
5、“其他未知错误”的问题分析故障分析1：射频参数不能查询回故障分析2：OMC网管协议与直放站程序所用协议不一致故障分析3： OMC网管中添加直放站时没有选对协议、机型等相关信息6、“命令编号错”的问题分析故障分析1：调试直放站时没有选对协议故障分析2：调试直放站时所选机型不对故障分析3： OMC网管中添加直放站时没有选对协议、机型等相关信息故障分析4：OMC网管协议与直放站程序所用协议不一致二、各种告警产生原因及解决方法：1、掉电告警指的是直放站外部电源掉电（交流或直流供电），通常只有在上电以后直放站才能正常工作，该告警是在外部供电断了以后才发出的，所以直放站内部在停电的情况是通过电池给监控模块和CPU供电，而发出告警的。

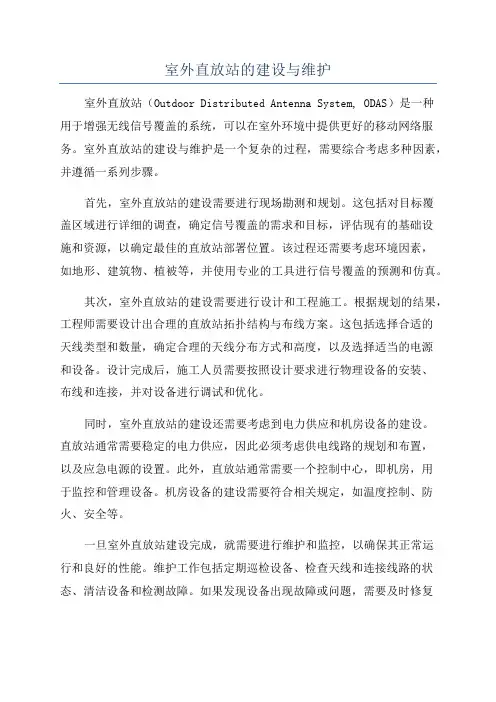

室外直放站的建设与维护室外直放站（Outdoor Distributed Antenna System, ODAS）是一种用于增强无线信号覆盖的系统，可以在室外环境中提供更好的移动网络服务。
室外直放站的建设与维护是一个复杂的过程，需要综合考虑多种因素，并遵循一系列步骤。
首先，室外直放站的建设需要进行现场勘测和规划。
这包括对目标覆盖区域进行详细的调查，确定信号覆盖的需求和目标，评估现有的基础设施和资源，以确定最佳的直放站部署位置。
该过程还需要考虑环境因素，如地形、建筑物、植被等，并使用专业的工具进行信号覆盖的预测和仿真。
其次，室外直放站的建设需要进行设计和工程施工。
根据规划的结果，工程师需要设计出合理的直放站拓扑结构与布线方案。
这包括选择合适的天线类型和数量，确定合理的天线分布方式和高度，以及选择适当的电源和设备。
设计完成后，施工人员需要按照设计要求进行物理设备的安装、布线和连接，并对设备进行调试和优化。
同时，室外直放站的建设还需要考虑到电力供应和机房设备的建设。
直放站通常需要稳定的电力供应，因此必须考虑供电线路的规划和布置，以及应急电源的设置。
此外，直放站通常需要一个控制中心，即机房，用于监控和管理设备。
机房设备的建设需要符合相关规定，如温度控制、防火、安全等。

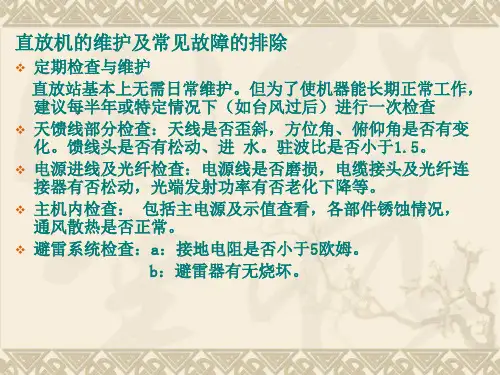

一旦室外直放站建设完成，就需要进行维护和监控，以确保其正常运行和良好的性能。
维护工作包括定期巡检设备、检查天线和连接线路的状态、清洁设备和检测故障。
如果发现设备出现故障或问题，需要及时修复或更换。
此外，还需要对设备进行性能监测和优化，以保持良好的信号覆盖和通信质量。
维护工作还包括对设备进行升级和改进。
随着技术的不断发展，无线通信网络需要不断适应新的需求和标准。
因此，室外直放站的设备也需要进行升级和改进，以提供更好的覆盖和性能。
这包括对天线、功率放大器、过滤器等设备的更换或升级。
除了日常维护外，室外直放站还需要进行定期的调试和优化。
这包括对信号覆盖范围进行测试和分析，识别信号盲区和弱区，并进行相应的调整和优化。
