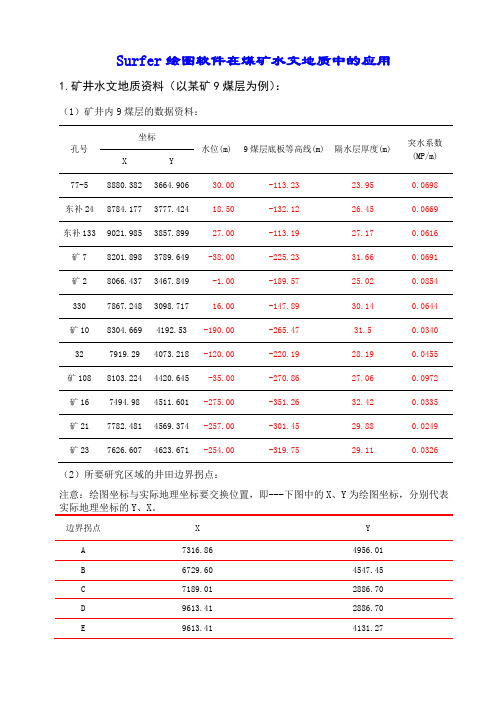

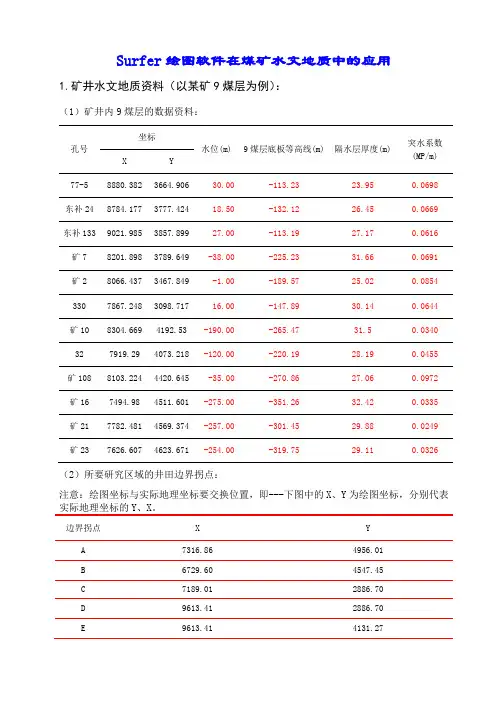

Surfer绘图软件在煤矿水文地质中的应用1.矿井水文地质资料（以某矿9煤层为例）：（1）矿井内9煤层的数据资料：孔号坐标水位(m) 9煤层底板等高线(m) 隔水层厚度(m)突水系数(MP/m) X Y77-5 8880.382 3664.906 30.00 -113.23 23.95 0.0698 东补24 8784.177 3777.424 18.50 -132.12 26.45 0.0669 东补133 9021.985 3857.899 27.00 -113.19 27.17 0.0616 矿7 8201.898 3789.649 -38.00 -225.23 31.66 0.0691 矿2 8066.437 3467.849 -1.00 -189.57 25.02 0.0854 330 7867.248 3098.717 16.00 -147.89 30.14 0.0644 矿10 8304.669 4192.53 -190.00 -265.47 31.5 0.034032 7919.29 4073.218 -120.00 -220.19 28.19 0.0455 矿108 8103.224 4420.645 -35.00 -270.86 27.06 0.0972 矿16 7494.98 4511.601 -275.00 -351.26 32.42 0.0335 矿21 7782.481 4569.374 -257.00 -301.45 29.88 0.0249 矿23 7626.607 4623.671 -254.00 -319.75 29.11 0.0326 （2）所要研究区域的井田边界拐点：注意：绘图坐标与实际地理坐标要交换位置，即---下图中的X、Y为绘图坐标，分别代表实际地理坐标的Y、X。
边界拐点X YA 7316.86 4956.01B 6729.60 4547.45C 7189.01 2886.70D 9613.41 2886.70E 9613.41 4131.272.绘制surfer图：水位等值线图底板等高线图底板隔水层等值线图突水系数等值线图3.分析：根据前面的图加以分析，对煤矿水文地质分析更加简单、一目了然、科学合理。
几种常见的矿产资源储量估算方法固体储量估算方法主要是几何法和统计分析法。
一、几何法（一）断面法（剖面法）原理就是当矿体被一系列勘查断面横切为若干块段，就可以以这些断面图为基础，估算相邻两断面间的矿块储量乃至整个矿床储量。
分为垂直断面法和水平断面法。
第一步：计算体积1、当相邻两断面的矿体形状相似，且其相对面积差（S1－S2）÷S1小于40%时，用梯形体积公式V=(S1+S2)×L÷2。
其中V为两断面间的矿体体积；L为相邻两剖面间的距离；S1、S2为相邻两端面上的矿体面积。
2、当相邻两断面的矿体形状相似，且其相对面积差（S1－S2）/S1大于40%时，选用截锥体积公式，即V=（S1+S2+√S1×S2）×L÷3。
其中V为两断面间的矿体体积；L为相邻两剖面间的距离；S1、S2为相邻两端面上的矿体面积。
3、当相邻两断面的矿体形状不同，不论面积相差多少，除油一对应边相等时，可用梯形体积公式外，其余均应选用似角柱体（辛浦生）公式，即V=[（S1+S2）÷2+2S m]×L÷3 =（S1+S2+4S m）×L÷6。
其中V为两断面间的矿体体积；L为相邻两剖面间的距离；S1、S2为相邻两端面上的矿体面积。
S m为似角柱体的平均断面面积。
4、当在相邻的两剖面中只有一个剖面有面积，而另一剖面上矿体已尖灭，或矿体两段边缘部分的块段只有一个断面控制时，其体积计算可根据剖面上的矿体面积形状或矿体尖灭特点不同选择不同公式。
（1）当矿体作楔尖灭时，块段体积用楔形公式计算。
V=L×S÷2（2）当矿体作锥形尖灭时，块段体积可用锥形公式计算。
V=L×S÷3第二步，计算两剖面间块段的矿石储量Q=V×d。
其中Q为块段矿石储量，V为块段的矿体体积，d为块段矿石平均体重。
第三步，计算出两剖面间块段的金属储量P=Q×C。
资源量与储量计算方法储量（包括资源量，下同）计算方法的种类很多，有几何法（包括算术平均法、地质块段法、开采块段法、断面法、等高线法、线储量法、三角形法、最近地区法/多角形法），统计分析法（包括距离加权法、克里格法），以及SD 法等等。
（一） 地质块段法计算步骤：1. 首先，在矿体投影图上，把矿体划分为需要计算储量的各种地质块段，如根据勘探控制程度划分的储量类别块段，根据地质特点和开采条件划分的矿石自然（工业）类型或工业品级块段或被构造线、河流、交通线等分割成的块段等； 2. 然后，主要用算术平均法求得各块段储量计算基本参数，进而计算各块段的体积和储量；3. 所有的块段储量累加求和即整个矿体（或矿床）的总储量。
地质块段法储量计算参数表格式如表下所列。
表 地质块段法储量计算表块段 编号 资源储量级别 块段 面积 （m 2）平均厚度(m ） 块段 体积 （m 3）矿石体重（t/m 3） 矿石储量（资源量） 平均品位（%） 金属储量(t ） 备注123 45678910需要指出，块段面积是在投影图上测定。
一般来讲，当用块段矿体平均真厚度计算体积时，块段矿体的真实面积S 需用其投影面积S′及矿体平均倾斜面与投影面间的夹角α进行校正。
在下述情况下，可采用投影面积参加块段矿体的体积计算：①急倾斜矿体，储量计算在矿体垂直纵投影图上进行，可用投影面积与块段矿体平均水平（假）厚度的乘积求得块段矿体体积。
图在矿体垂直投影图上划分开采块段(a)、(b)—垂直平面纵投影图； (c)、(d)—立体图1—矿体块段投影； 2—矿体断面及取样位置②水平或缓倾斜矿体，在水平投影图上测定块段矿体的投影面积后，可用其与块段矿体的平均铅垂（假）厚度的乘积求得块段矿体体积。
优点：适用性强。
地质块段法适用于任何产状、形态的矿体，它具有不需另作复杂图件、计算方法简单的优点，并能根据需要划分块段，所以广泛使用。
当勘探工程分布不规则，或用断面法不能正确反映剖面间矿体的体积变化时，或厚度、品位变化不大的层状或脉状矿体，一般均可用地质块段法计算资源量和储量。
储量计算方法目前已有的储量计算方法很多，下面着重介绍找矿，评价阶段常用的算术平均法和地质块段法。
（一）算术平均法该法的实质就是把形态圆形的矿体，发生改变为一个理想的具备同等厚度的板状体，其周边就是矿体的边界。
计算方法就是先根据探矿工程平面图（或投影图）上纸壳矿体边界，测量其面积（若为投影面积，须要折算成真面积。
见到后面块段法的面积折算）。
然后用算术平均法求出来矿体的平均值厚度、平均值品位、平均值体重。
最后按下面公式排序：矿体体积：v＝sxm式中：v一矿体体积（萨兰勒班县）；s一矿体面积；m一矿体平均值厚度。
矿石储量:q＝vxd式中：q一矿石储量（萨兰勒班县；d一矿石平均值体重。
矿体金属储量：p=qxc式中：p一金属储量:c一矿石平均值品位。
（二）地质块段法地质块段法实际上就是算术平均法的一种，其不同之处就是将矿体按照相同的勘探程度、储量级别、矿床的采矿顺序等分割成数个块段，然后按块段分别排序储量，整个矿体储量即是各块段储量之和。
具体计算方法是首先根据矿体产状，选用矿体水平投影图（缓倾斜矿体）或矿体垂直纵投影图，在图上圈出矿体可采边界线，按要求划分块段。
然后分别测定各块段面积s(系矿块投影面积），根据各探矿工程所获得的资料，用算术平均法计算每个块段的平均品位c，平均体重d和平均厚度m（为平均视厚度，即垂直或水平厚度）。
因为矿体的真面积与真厚度之乘积等于投影面积与投影面之法线厚度之积具体按下面步骤计算：1．块段体积：v＝sxm如果测定的面积为块段的垂直投影面积，则块段平均厚度m为块段的水平厚度；若测定的面积为块段的水平投影面积，则块段平均厚度为矿块的垂直厚度。
2．块段的矿石量：q＝vxd3．块段的金属量：p＝qxc矿体的总储量即为各块段储量之和。
如果计算时采用的矿体平均厚度为真厚度，而面积是测定的投影面积，这时应把真厚度换算成视厚度（即水平或垂直厚度）。
或者将投形面积换算成矿体的真面积。
面积换算公式如下：s=sˊ/sinβ式中：s一矿块真面积；sˊ一矿块投影面积；β一矿体倾角。
