使用说明书U-WYLP400-MKCN4压力变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC 等方便相连。
该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。
1主要技术参数（1）温度补偿范围：-10℃～70℃；（2）变送器的准确度等级分为：0.1级，基本误差为±0.1%；0.3级，基本误差为±0.3%；0.5级，基本误差为±0.5%（基本误差以量程的百分数表示）。
（3）热零点漂移环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。
（4）热灵敏度漂移环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。
（5）绝缘电阻在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于50MΩ/250V 。
2外形及安装外形结构见图1，该压力变送器由壳体、放大器、接线端子组成，选用液晶表头显示。
后盖前盖图1（1）选择易于操作、维护的地方进行安装；（2）应尽量远离振动源安装；（3）应尽量远离热源的地方安装；（4）直接安装在管道或设备上，安装时用扳手夹紧在变送器六方处。
4电气连接打开仪表后盖（接线端子面），见接线端子，电源连接见下图2；图25安全使用注意事项(1)搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。
(2)变送器进压口内有隔离膜片，切勿人为用异物触碰。
(3)变送器外螺纹处一定要注意密封，否则会造成压力不准不稳。
(4)安全栅须取得防爆合格证，其安装应按其说明书的要求进行。
(5)在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。
(6)本产品禁止使用在防爆场合。
压力变送器使用说明书使用说明书一、产品简介压力变送器是一种用于测量和转换压力信号的仪器，广泛应用于工业自动化控制系统中。
本使用说明书旨在向用户介绍如何正确操作和使用压力变送器，以确保其正常工作并提供准确的结果。
二、产品特点1. 多功能显示屏：压力变送器配备了一个多功能显示屏，可实时显示当前的压力值，并具有高亮度和大字体，方便用户在各种环境下清晰读取。
2. 高精度测量：压力变送器采用先进的传感技术，能够提供高精度的压力测量结果，误差范围小于0.5%。
3. 可调量程：用户可以根据实际需求调整压力变送器的量程，以适应不同压力范围的测量要求。
4. 反向保护功能：压力变送器具有反向保护功能，可有效防止错误安装或逆向操作造成的设备损坏。
三、使用步骤1. 安装：在安装压力变送器之前，请务必确认管道和接口的清洁度，并确保压力变送器和管道之间的连接紧固可靠。
请注意避免弯曲或扭曲导致的应力集中。
2. 电气连接：将压力变送器的电源线与电气系统连接，确保正负极连接正确。
务必遵守相关安全规范，以防止短路或电击。
3. 参数设置：使用说明书中提供的操作界面设置功能，根据实际测量需求，配置压力变送器的参数。
包括量程范围、输出信号类型等。
4. 稳定运行：打开电源并激活压力变送器，观察显示屏上的压力数值是否稳定。
如果数值不稳定或显示异常，请检查电气连接和参数设置是否正确。
四、注意事项1. 请勿将压力变送器暴露于过高的温度或湿度环境中，以免影响其正常运行。
2. 避免将压力变送器安装在易受冲击或振动的位置，以免影响测量的准确性。
3. 请勿随意改动压力变送器的内部结构或电气连接，以防止设备故障或损坏。
4. 如果发现压力变送器的测量结果与实际情况不符，请检查是否存在误操作或其他外部干扰，并及时联系售后服务。
五、维护保养1. 定期检查压力变送器的外部连接是否松动，如有必要，请进行紧固。
2. 请定期清洁压力变送器的外壳和显示屏，避免灰尘或污渍影响操作和读数的清晰度。
调试步骤安装完毕后，送电，在显示器察看各参数是否正常：①各带的温度应为室温②显示图上炉子内的三个数据的意义及数值分别如下：上排左边为小量程真空度（绝对压力），为1000Pa左右上排。
右边为大量程真空度（绝对压力），为1000mbar左右。
下排右边为相对压力，0 mbar左右。
③各泵阀处于关闭状态如上述四项显示不正常，检查接线显示是否有误1、查看屏幕上是否有报警信息，有报警信息，一定要清除2、进入调试界面后，检查各泵、阀能否正常工作及反馈信息是否正常3、检查各压力变送器的数值是否在正常范围内,如不在正常范围内,要对其进行校正.4、对H100-523和H100-524两个压力开关进行校正,当表压>+10mbar时, H100-523压力开关的常开触点开始接通. 当表压>+100mbar时, H100-524压力开关的常闭触点开始断开压力变送器的校正1、真空规（1-1000Pa）的校正真空规的数值显示在炉内第一行绝压左边框把炉子抽真空到极限，麦氏表显示为1Pa左右（在冷却降温时长时间抽真空可达到）,用一小起子按一下真空规上的小孔使数值显示为0Pa。
2、1100mbar(110KPa)压力变送器的校正1100mbar(110KPa)压力变送器的数值显示在炉内第一行绝压右边框变送器上的校正装置：打开变送器上顶盖后，可看到一个标有“Z”和“S”的黑塑料片，拆开黑塑料片，可看到里面有两个小电位器，分别对应“Z”和“S”，“Z”为调零，反时针调为减小，顺时针调为增大, “S”为调满，反时针调为减小，顺时针调为增大.先抽真空到极限真空，调节“调零”(标为Z)电位器，使变送器读数为0~1mbar左右。
把炉子放气到大气压, 调节“调满”(标为S)电位器，使变送器读数为1000mbar左右。
(夏天调为985 mbar 左右,冬天调为1010 mbar左右)。
3、+/-200mbar(+/-20KPa)压力变送器的校正+/-200mbar(+/-20KPa)压力变送器的数值显示在炉内第二行表压（相对压力）变送器上的校正装置：打开变送器上顶盖后，可看到一个标有“Z”和“S”的黑塑料片，拆开黑塑料片，可看到里面有两个小电位器，分别对应“Z”和“S”，“Z”为调零，反时针调为减小，顺时针调为增大, “S”为调满，反时针调为减小，顺时针调为增大.把炉子放气到大气压, 调节“调满”(标为S)电位器，使变送器读数为0mbar左右。

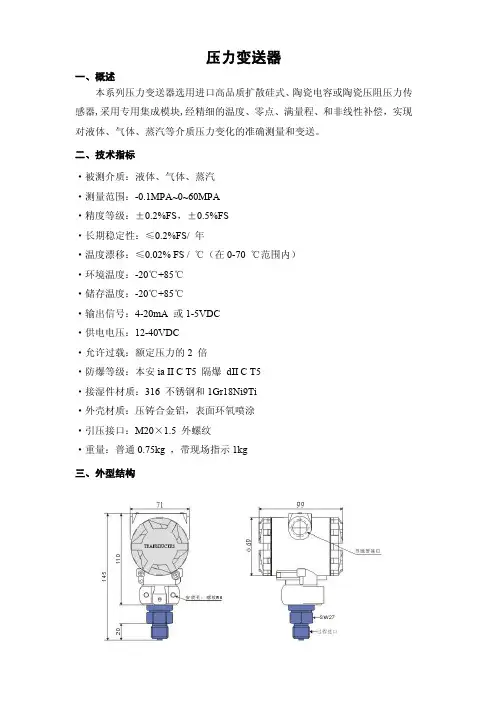

压力变送器一、概述本系列压力变送器选用进口高品质扩散硅式、陶瓷电容或陶瓷压阻压力传感器,采用专用集成模块,经精细的温度、零点、满量程、和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
二、技术指标·被测介质：液体、气体、蒸汽·测量范围：-0.1MPA~0~60MPA·精度等级：±0.2%FS，±0.5%FS·长期稳定性：≤0.2%FS/ 年·温度漂移：≤0.02% FS / ℃（在0-70 ℃范围内）·环境温度：-20℃+85℃·储存温度：-20℃+85℃·输出信号：4-20mA 或1-5VDC·供电电压：12-40VDC·允许过载：额定压力的2 倍·防爆等级：本安ia II C T5 隔爆dII C T5·接湿件材质：316 不锈钢和1Gr18Ni9Ti·外壳材质：压铸合金铝，表面环氧喷涂·引压接口：M20×1.5 外螺纹·重量：普通0.75kg ，带现场指示1kg三、外型结构四、接线T20X 型变送器接线图T20X图4.1标准接线五、注意事项1、凡供货产品均带有产品合格证及使用说明书,其中有产品编号、技术参数、接线图、出厂日期等,请认真查对,以免用错.2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致。
若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在压力接口的六方上。
3、接线应严格按照我公司使用说明要求接线。
4、本产品为精密的仪器仪表，禁止随意拆卸、碰撞、跌落、用力甩打或用尖锐器具捅引压孔。
5、变送器通电即可工作，但预热30分钟输出稳定。
6、使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。

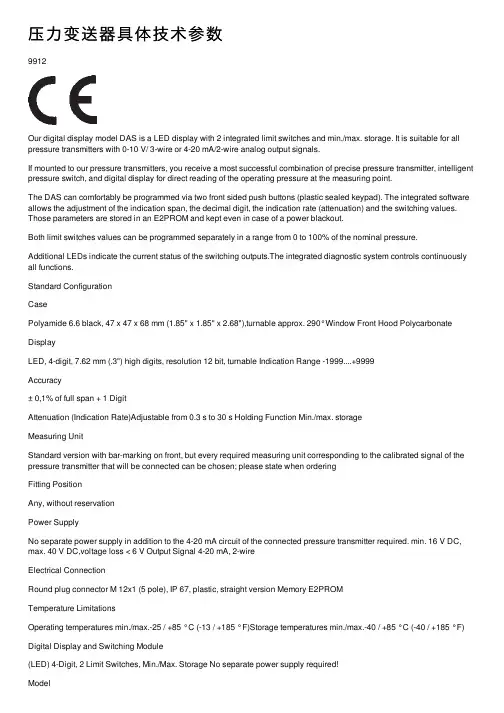

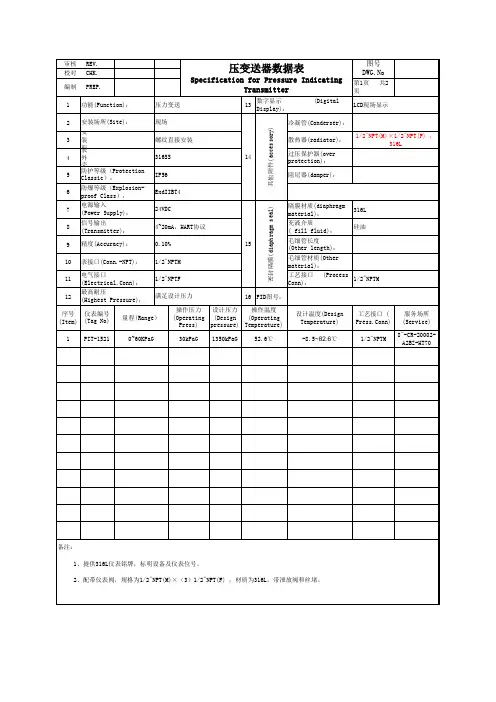

压⼒变送器具体技术参数9912Our digital display model DAS is a LED display with 2 integrated limit switches and min./max. storage. It is suitable for all pressure transmitters with 0-10 V/ 3-wire or 4-20 mA/2-wire analog output signals.If mounted to our pressure transmitters, you receive a most successful combination of precise pressure transmitter, intelligent pressure switch, and digital display for direct reading of the operating pressure at the measuring point.The DAS can comfortably be programmed via two front sided push buttons (plastic sealed keypad). The integrated software allows the adjustment of the indication span, the decimal digit, the indication rate (attenuation) and the switching values. Those parameters are stored in an E2PROM and kept even in case of a power blackout.Both limit switches values can be programmed separately in a range from 0 to 100% of the nominal pressure.Additional LEDs indicate the current status of the switching outputs.The integrated diagnostic system controls continuously all functions.Standard ConfigurationCasePolyamide 6.6 black, 47 x 47 x 68 mm (1.85" x 1.85" x 2.68"),turnable approx. 290°Window Front Hood Polycarbonate DisplayLED, 4-digit, 7.62 mm (.3") high digits, resolution 12 bit, turnable Indication Range -1999....+9999Accuracy± 0,1% of full span + 1 DigitAttenuation (Indication Rate)Adjustable from 0.3 s to 30 s Holding Function Min./max. storageMeasuring UnitStandard version with bar-marking on front, but every required measuring unit corresponding to the calibrated signal of the pressure transmitter that will be connected can be chosen; please state when orderingFitting PositionAny, without reservationPower SupplyNo separate power supply in addition to the 4-20 mA circuit of the connected pressure transmitter required. min. 16 V DC, max. 40 V DC,voltage loss < 6 V Output Signal 4-20 mA, 2-wireElectrical ConnectionRound plug connector M 12x1 (5 pole), IP 67, plastic, straight version Memory E2PROMTemperature LimitationsOperating temperatures min./max.-25 / +85 °C (-13 / +185 °F)Storage temperatures min./max.-40 / +85 °C (-40 / +185 °F) Digital Display and Switching Module(LED) 4-Digit, 2 Limit Switches, Min./Max. Storage No separate power supply required!ModelDASHow to Order:Please order the pressure transmitter series PTM... as advised in our data sheets 9810 ff and add:with attached DAS (or optionally DASA )with specification of any special options.The DAS will then be preadjusted suitable to the mounted pressure transmitter.Version DASA is also available separately.7/06Temperature Influence 0,1%/10 KProgrammingFrontsided push buttons, plastic sealed keypadLimit Switch Output2 independend working PNP outputs, max. load 125 mA, short circuit proofedSwitching DelayAdjustable from 0 to 100 sDimensions, weight and circuit diagram: see overleafSpecial Versions e.g.:Round plug connector M 12x1 (5 pole) in right-angle version Other electrical connection for output signal 4...20 mA:-Screwed cable gland with 2 m connection cable (IP 67)-Plug connector DIN EN 175301-803 (IP 65, 2-wire connection,1 PNP output possible only!)Input and output signal 0-10 V (power supply 15-36 VDC), 3-wire -With round plug connector M 12x1 (straight version), or -Screwed cable gland (IP 67) and 2 m connection cable ?Marking with other units, e.g. %, psi, kg/cm2 and others ? Attachable digital display with limit switch version DASA-Suitable also for attachement to already mounted transmitters -Male plug connector (top) and female socket (bottom)-Connecting adapter DIN EN 175301-803-IP 65-1 PNS output-Weight approx. 0,10 kg ( .22 lb)-Dimensional drawings: see overleaf9Dimensions, Weight, Pin AssignmentOption: Model DASAAttachable digital display with limit switchesAvailablemounted to a measuring instrument that is provided with plug connector DIN EN 17530-803, e.g. pressure transmitters series PTM... and CTM...?or separate for attachment to a mounted transmitterh3h412 mm 3 mm .47".12"tn e m n g i s s A n i P m e t s y s e r i w -2t n e m n g i s s a n i P )n o i s r e v d r a d n a t s (N I P +y l p p u S 1–y l p p u S 31t n i o p g n i h c t i w S 42t n i o p g n i h c t i w S 5dn u o r G s s e c o r p a i v no i t c e n n o c m e t s y s e r i w -3tn e m n g i s s a n i P la i c e p s e e s (s n o i s r e v )C D V 01-0NI P +y l p p u S 1–y l p p u S 3+l a n g i S 21t n i o p g n i h c t i w S 42t n i o p g n i h c t i w S 5dn u o r G s s e c o r p a i v no i t c e n n o c tn e m n g i s s A n i P m e t s y s e r i w -2t n e m n g i s s a n i P ) n o i s r e v d r a d n a t S (r o t c e n n o c g u l P 308-103571N E N I D +y l p p u S 1–y l p p u S 2tu p t u o g n i h c t i w S 3dn u o r G la n i m r e t d n u o r G approx. 290°。
压⼒变送器详细操作指南教学教材压⼒变送器详细操作指南⽬录1.按键功能概述 (1)1.1.按键模式说明 (1)2.按键功能 (1)2.1.输⼊操作码 (1)2.1.1.操作码及对应功能 (1)2.1.2.操作码输⼊⽅法 (2)2.2.设置单位 (3)2.3.设置量程下限 (4)2.4.设置量程上限 (5)2.5.设置阻尼 (5)2.6.主变量调零（清零）功能 (6)2.7.设置输出特性 (6)2.8.校准下限 (7)2.9.校准上限 (7)2.10................................................................................................. 零点迁移与量程迁移 [调零和调满] 82.11.显⽰变量设置 (9)3.恢复出⼚设置 (9)按键详细操作指南1.按键功能概述1.1. 按键模式说明标准的H3051S和H3051T表头上都有三个按键，分别为“M”、“S”、“Z”。
也⽀持外部扩展⼲簧管接⼝，实现不开盖调整。
此时⽀持两个按键，分别为“S”、“Z”。
针对这两种应⽤，本产品⽀持“双按键”和“三按键”两种操作模式。
“三按键”操作模式：操作更快捷，适⽤于LCD上具备3个按键的产品。
Z键⽤于进⼊提⽰数据设置界⾯和移位；S键⽤于进⼊数据设置界⾯、增加数字和数据保存；M键⽤于数据保存。
注：在三按键模式下，任何时候都可以按下“M“键，保存当前的设置数据。
“双按键”操作模式：这种操作模式通常⽤于外部只有2个⾮接触按键的情况。
Z键⽤于进⼊提⽰数据设置界⾯和移位；S键⽤于进⼊数据设置界⾯、增加数字和数据保存。
注：在双按键模式下，输⼊数据时，必须等左下⾓的下箭头闪烁时，才能通过按下“Z”键保存设置数据。
2.按键功能2.1. 输⼊操作码2.1.1.操作码及对应功能现场使⽤按键组态时，LCD左下⾓“88”字符⽤于表⽰当前设置变量类型，也就是当前按键所执⾏的设置功能。
