全热回收风冷模块机组在酒店中的应用分析

新天地宾馆风冷模块热回收节能工程的应用广州市密西雷电子有限公司刘万才熊苏芬1．前言近几年空调热回收技术在我国得到了广泛的应用，热回收风冷模块空调系统是把制冷循环中，制冷工质冷凝放热过程放出的热量利用起来制备热水。

运行方式为：夏季机组制冷运行，热回收空调机组在制冷的同时提供免费的全部生活热水；冬季机组制热运行，带热回收机组为室内提供采暖和供应热水。

众多工程实例说明，将空调运行时的冷凝热进行回收来加热生活热水，不但可以减少冷凝热对环境造成的污染，而且还可以大大节省能源。

空调带热回收的原理如图（图1）所示，空调带热回收的原理与普通空调制冷循环原理相同，只是在冷凝器的进口前多加入一个热水换热器，冷水直接进入热水器入水口，通过逆流循环吸收压缩机排出的高温高压的制冷剂释放出来的热量，这时不但达到加热冷水的目的同时也提高冷凝系统的效率。

加热后的热水（55℃~60℃）直接进入保温水箱，以备各项生活热水之用。

由于冷凝热在空调制冷运行时是视为废热，要采取措施排到室外空气中的，因此，该热回收空调技术在图1节能方面的效果是相当显著的，特别是该系统在夏季制冷时所产生的热水是完全免费的。

图12．PHNIX热回收模块机组特点及优势⑦．模块化系统内的每个模块单元的每个制冷系统都是彼此独立的制冷系统，因此可以互为备用，任何一个系统发生故障都不会影响其他模块机组的运行，在机组的运行过程中，可以对发生故障的机组进行维修和保养，而不影响其他机组的运行。

⑧．模块单元紧凑、轻巧，不需要重型搬运机械，普通电梯就可将机组运至安装现场。

⑨．机组设置了冷冻水低温、压缩机排气压力、压缩机吸气压力、压缩机温度、蒸发器温度、电源缺相错相等多重保护，保证机组在恶劣工况下的安全运行。

⑩．PHNIX冷热水模块机组不需要安装冷却水塔、冷却水泵装置，热泵型机组可实现制冷和制热，无需另设锅炉等采暖设备，系统安装简易方便。

○11．利用空调热回收制备生活热水，在机组制冷时回收系统的冷凝热加热热水，回收的热量为机组制冷量的30%，在空调制热运行过程中利用约15%的制热能力提加生活热水，直到达到使用水温后停止加热，比直接加热节能70%。

风冷热泵空调运用于高级酒店案例分析本文介绍风冷热泵空调主机运用于高级酒店的空调系统中，为酒店夏季提供空调冷水，冬天提供空调热水的实际案例，并探讨该空调系统设置于高级酒店的合理性和适用性。

标签：风冷热泵空调主机；容量衰减；二次泵系统；四管制1、工程概况台州市凤凰山庄位于台州市椒江区凤凰山脚下，地处市中心，却有着一条蜿蜒的绿道隔离城市的喧闹。

其天然独到地理位置，使其成为独享台州市城市绿洲的大型高级酒店，同时也是台州市少有的花园式酒店。

由于老酒店经过30年的使用后，急需进行升级改造来迎接高级客源，甚至是国宾级客源的下榻。

本次升级改造中的国宾楼和随从楼采用新中式建筑外观，四合院的设计形式，建筑面积15254m2。

暖通空调设置有四管制中央空调系统和地板辐射供暖系统。

2、空调方案2.1主机本工程国宾馆和随从楼合用一套空调主机。

根据负荷计算，国宾馆和随从楼的夏季冷负荷综合最大值为1079KW，冬季热负荷综合最大值为698KW。

本工程原本的设计方案为水冷离心机+燃气锅炉的常规方案，但后来由酒店运营方提出，采用模块式风冷热泵带热回收，设置三联供系统，可以在夏天制冷的同時提供酒店需要的生活热水的做法可以有效节约运营费用，同时这种做法成为了现阶段酒店空调的一种节能趋势。

由于采用燃气锅炉需要设置烟囱高空排放锅炉燃烧废气。

考虑到烟囱的设置会影响到整个建筑立面的造型，另外在锅炉运行时烟囱确实会产生一定量的水气，造成周边居民的投诉，同时酒店运营方多次提出酒店运营办公用房面积不足。

采用模块式三联供机组既能解决烟囱的问题，又能满足酒店减少运营成本的需求，同时还能将地下室的制冷机房和锅炉房腾出来作为酒店运营用房面积使用。

此方案似乎是完美的解决方案。

但是经过市场调查发现目前市场上三联供的空调主机生产厂商稀少，且各生产商生产的设备质量参差不齐，这对政府投资项目的招投标非常不利。

考虑到以上种种原因，最终敲定一个三方折中的方案，采用风冷螺杆式冷水机组，既满足了招标，又去除了烟囱。

给水排水 V ol 134 No 17 200877全热回收风冷热泵机组在酒店中的应用陈 耀 辉(福建省建筑设计研究院,福州 350001)摘要 介绍了全热回收风冷热泵机组的原理及其在酒店行业中的应用,分析了全热回收机组和部分热回收机组的区别。

结合工程实例着重探讨全热回收风冷热泵机组水系统原理,并进行节能、初期投资、投资年限等经济指标分析,最后总结了工程设计的体会。

关键词 全热回收风冷热泵机组 生活热水 节能 酒店许多场所既要提供舒适的空调,又要提供生活热水,尤其是星级酒店,中央空调系统及生活热水系统是其生活条件的重要因素。

在夏季,中央空调系统为建筑室内空间提供冷气的同时,也向大气散发大量的热量。

如果中央空调系统散发的这些热量能全部或部分用于加热生活热水,则无须燃烧过程就能获得生活热水,既节能又环保,近几年建筑工程中广泛应用的热回收风冷热泵机组就是这样一种设备。

热回收风冷热泵机组分为全热回收风冷热泵机组及部分热回收风冷热泵机组两种。

1 全热回收风冷热泵机组原理全热回收风冷热泵机组的全热回收器与冷凝器为并联安装,分为夏季运行方式及冬季运行方式两种,夏季运行方式(见图1)又分为3种运行模式:¹全热回收模式:全热回收机组在热回收工作模式下,机组的冷媒流经蒸发器A 及全热回收器B,冷凝器C 及风扇不工作,这时,热回收量可达到空调制冷量的1.2倍。

º全制冷运行模式:当机组没有热回收运行时,机组的冷媒流经蒸发器A 与冷凝器C,全热回收器B 不工作,工作模式和普通风冷热泵机组一样。

»部分热回收模式:全热回收机组有一套先进的流量分配及运行控制系统,当生活热水仅为部分负荷时,流经全热回收器B 的流量不足,机组可按要求随时调整冷凝器C 的散热量,既能够优先确保生活热水的供应,也可以散发多余的热量,使机组不会因为生活热水负荷波动而发生故障,确保机组正常运行。

冬季由四方方向阀切换成冬季运行方式(见图2),78给水排水 Vol 134 No 17 2008这时,冷凝器转换为蒸发器,蒸发器转换为冷凝器。

新天地宾馆风冷模块热回收节能工程的应用广州市密西雷电子有限公司刘万才熊苏芬1．前言近几年空调热回收技术在我国得到了广泛的应用，热回收风冷模块空调系统是把制冷循环中，制冷工质冷凝放热过程放出的热量利用起来制备热水。

运行方式为：夏季机组制冷运行，热回收空调机组在制冷的同时提供免费的全部生活热水；冬季机组制热运行，带热回收机组为室内提供采暖和供应热水。

众多工程实例说明，将空调运行时的冷凝热进行回收来加热生活热水，不但可以减少冷凝热对环境造成的污染，而且还可以大大节省能源。

空调带热回收的原理如图（图1）所示，空调带热回收的原理与普通空调制冷循环原理相同，只是在冷凝器的进口前多加入一个热水换热器，冷水直接进入热水器入水口，通过逆流循环吸收压缩机排出的高温高压的制冷剂释放出来的热量，这时不但达到加热冷水的目的同时也提高冷凝系统的效率。

加热后的热水（55℃~60℃）直接进入保温水箱，以备各项生活热水之用。

由于冷凝热在空调制冷运行时是视为废热，要采取措施排到室外空气中的，因此，该热回收空调技术在图1节能方面的效果是相当显著的，特别是该系统在夏季制冷时所产生的热水是完全免费的。

图12．PHNIX热回收模块机组特点及优势PHNIX商用中央空调汇集数字控制，先进制冷技术，模块组合，网络技术及故障诊断等当今先进技术，在健康舒适、节能、超低噪音、安装维修简便、精确控制、网络工程、节省空间等方面具有传统中央空调和家用空调不可比拟的优势。

①．采用模块化的组合设计理念，由微电脑控制，自动按照负荷的需要启动相应台数的机组单元，使机组的输出始终与需求负荷保持一致，达到最佳的能量调节，即使在低负荷输出时也不会降低机组的运行效率，具有优越的经济效益。

②．机组可放置在建筑物屋面，无需设专用机房，节省了宝贵的主机占用室内的建筑面积。

③．在选用多台主机时，可根据工程实际需要，将多台模块主机进行组合，实现完美的无缝拼接。

④．采用国际名牌压缩机，优质换热器，制冷制热更加强劲，能效比高。

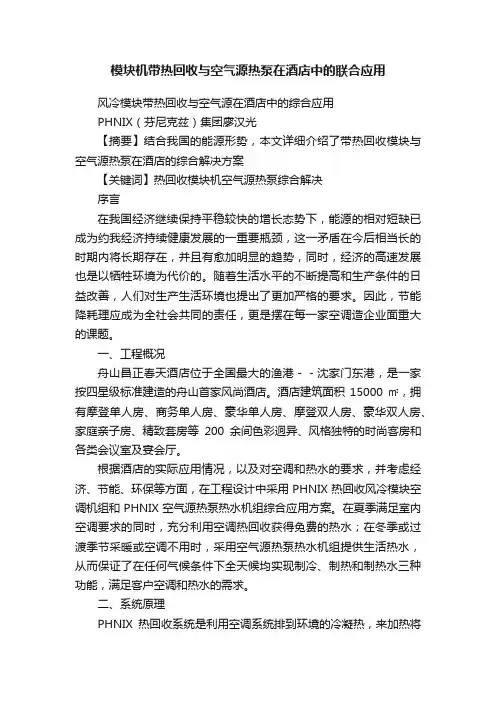

模块机带热回收与空气源热泵在酒店中的联合应用风冷模块带热回收与空气源在酒店中的综合应用PHNIX（芬尼克兹）集团廖汉光【摘要】结合我国的能源形势，本文详细介绍了带热回收模块与空气源热泵在酒店的综合解决方案【关键词】热回收模块机空气源热泵综合解决序言在我国经济继续保持平稳较快的增长态势下，能源的相对短缺已成为约我经济持续健康发展的一重要瓶颈，这一矛盾在今后相当长的时期内将长期存在，并且有愈加明显的趋势，同时，经济的高速发展也是以牺牲环境为代价的。

随着生活水平的不断提高和生产条件的日益改善，人们对生产生活环境也提出了更加严格的要求。

因此，节能降耗理应成为全社会共同的责任，更是摆在每一家空调造企业面重大的课题。

一、工程概况舟山昌正春天酒店位于全国最大的渔港－－沈家门东港，是一家按四星级标准建造的舟山首家风尚酒店。

酒店建筑面积15000㎡，拥有摩登单人房、商务单人房、豪华单人房、摩登双人房、豪华双人房、家庭亲子房、精致套房等200余间色彩迥异、风格独特的时尚客房和各类会议室及宴会厅。

根据酒店的实际应用情况，以及对空调和热水的要求，并考虑经济、节能、环保等方面，在工程设计中采用PHNIX热回收风冷模块空调机组和PHNIX空气源热泵热水机组综合应用方案。

在夏季满足室内空调要求的同时，充分利用空调热回收获得免费的热水；在冬季或过渡季节采暖或空调不用时，采用空气源热泵热水机组提供生活热水，从而保证了在任何气候条件下全天候均实现制冷、制热和制热水三种功能，满足客户空调和热水的需求。

二、系统原理PHNIX热回收系统是利用空调系统排到环境的冷凝热，来加热将空调系统中产生的低品位热量有效地利用起来，达到了节约能源的目的。

空调带热回收的原理如图（图1）所示，在冷凝器的进口前多加入一个热水换热器，冷水直接进入热水换热器，吸收压缩机排出的高温高压的制冷剂释放出来的热量，这时冷水被加热，加热后的热水被送进保温水箱储存以备生活热水之用。

全热回收系统在酒店热水系统中的应用与节能分析全热回收系统在酒店热水系统中的应用与节能分析摘要：基于对酒店热水系统原理分析入手，对全热回收系统在酒店热水系统中应用进行了分析，提出了两种方案的节能效果与经济效益分析对比。

关键词：热回收；节能；应用中央空调系统及生活热水系统是大型酒店生活条件的重要因素。

在夏季,中央空调系统为建筑室内空间提供冷气的同时,也向大气散发大量的热量。

如果中央空调系统散发的这些热量能全部或部分用于加热生活热水,则无须燃烧过程就能获得生活热水,既节能又环保。

全热回收器是一种高效的空调节能产品，不仅具有显热换热器(如热管)的显热回收功能，而且还可以回收气流中的潜热，其应用于酒店热水系统中，能产生可观的节能效果和经济效益。

本文将结合实例对其进行分析。

酒店热水系统原理分析一般酒店的热水系统须具有以下两个功能：在任何时刻能够在很短的时间内为建筑物提供热水；能够保证早晨，有时是晚上的热水高峰需求。

为了实现这个功能，该热水系统被设计成半即时的系统，它包括：一个加热器,经常是天然气的或燃油的锅炉，但也可以是电加热的锅炉，根据使用的频率和当地能源供给网络来选定。

该加热器能够覆盖约60％的预估热水峰值需求；一个蓄水罐系统，经常是两个水罐通过水管串联起来。

它可以根据热水的需求很轻松地提供和获得热水。

它能够储存约60％的日热水需求量。

这样的布置满足非常准时的峰值需求并保证整个系统内一个稳定的热水温度，甚至当没有热水需求或热水需求很低时，热水仍然在整个建筑物内循环来保证建筑物任何时间点的热水需求响应。

2 热回收系统在酒店热水系统中应用分析如改造前酒店的热水及空调系统配置如下：热水系统：220 间客房，总的热水需求量为32400L/D，其中客房占82％，餐厅占12％，洗衣房占6％。

水温从17C 加热到60C，消耗的能量1650kWh，系统热损为410 kWh，因此全部的需求量为2060 kWh，一天24 小时内需要的热量为86kW，全部由电加热得到。

[排风热回收在酒店项目中的应用分析]新风热回收排风热回收在酒店项目中的应用分析柳景景摘要热回收装置的应用是社会可持续发展的必要措施，对热回收装置分类及应用范围做了简单介绍，并举例分析转轮热回收装置节能效益、经济效益。

关键词排风热回收节能转轮热回收装置在公共建筑的全年能耗中，暖通空调消耗的能量，大约占到50%~60%之间，其中新风负荷占暖通空调负荷的20%~30%，因此，降低新风负荷对于节约能源有十分重要的意义。

热回收装置能回收排风中的能量，使能量被有效利用，从而能给社会带来重要的节能效益。

《公共建筑节能设计标准》（GB50189-2005）明确规定：建筑物内设有集中排风系统且符合下列条件之一时，宜设置排风热回收装置。

排风热回收装置(全热和显热)的额定热回收效率不应低于60％。

1送风量大于或等于3000m3／h的直流式空气调节系统，且新风与排风的温度差大于或等于8℃；2设计新风量大于或等于4000m3／h的空气调节系统新风与排风的温度差大于或等于8℃；3设有独立新风和排风的系统。

下面就排风热回收装置分类及性能比较进行论述。

1排风热回收装置分类能量回收类型大概分为全热型和显热型。

全热型：通过传热与传质过程，同时回收排风中的显热与潜热，此类型装置有转轮式、板翅式、溶液吸收式。

显热型：通过表面传热，回收排风中的显热量，此类型装置有液体循环式、板式、热管式。

1.1转轮式全热回收器全热回收转轮材质为具有吸湿表面的铝箔材料或其他蓄热吸湿材料。

转轮作为蓄热芯体，新风通过转轮的一个半圆，而同时排风通过转轮的另一半圆，新风和排风以相反的方向交替流过转轮（参见图a）。

新风和排风间存在着温度差和湿度差，转轮不断地在高温高湿侧吸收热量和水分，并在低温低湿侧释放，来完成全热交换。

转轮在电动机的驱动下以10r/min的速度旋转，排风从热交换器的上侧通过转轮排到室外。

在这个过程中，排风中的大多数的全热保存在转轮中，而脏空气却被排出。

新风热回收系统在酒店建筑中的应用【摘要】随着城市现代化建设的发展，我国施工过程中的不同热回收系统得到了广泛的运用，这对于建筑行业来说是一个很大的突破创新。

建筑专家指出，在未来几十年的建筑行业中，新风热回收系统的运用将更加普及。

为了提高建筑施工效果，本文重点分析了热回收系统在酒店建筑中的运用。

【关键词】热回收系统；酒店；建筑；应用城市经济的发展使得我国的热回收系统得到了广泛的运用，我国建筑行业的施工技术也普遍发展，这更加促进了热回收系统的普及。

但在施工过程中，对于这一新兴系统更应该深入研究使用，这样才能保证回收空调使用更广阔。

一、热回收空调的特点从本质上看，热回收空调是将制冷循环中制冷工质冷凝放热过程放出的热量充分转换，将其变成制备运用的热水成分。

如今，我国经济发展开始走上正轨，建筑行业也得到深层次的发展，这些对于我国建筑施工进步起到了促进作用。

认清热回收空调的特点有着重要意义。

1、方便快捷。

针对空调内部结构来说，这种热回收系统不仅结构简单，且使用起来方便快捷。

该系统可以单独实施控制操作，自身的自动化水平也相对理想，在运行过程中可以更加有效的操作。

2、温度横恒定。

热回收空调系统在使用过程中能保持水温的恒定状态，通常情况不会轻易变化。

这样就能保证系统在运行过程中实现多点供水，能达到各种正常使用的需要。

3、安装简单。

在系统安装上，新风热回收系统十分简单，对安装技术没有太高的要求，只需按照标准图纸操作即可。

此外，系统正常使用后不会出现太大的质量问题，持续使用时间相当理想。

4、节能环保。

早期传统的系统在使用过程中不仅能耗大，且容易给整个系统运行造成很大的不便。

而新的热回收系统运用过程中，常会出现很大的调整优化，起到了环保节能的效果。

三、热回收空调的优势由于自身具有独特的优势，热回收系统运用之后能显现出多方面的优势，这些都保证了热回收系统在酒店建筑时发挥了诸多性能。

现结合实际工程经验分析热回收空调系统的优势。
