KJJ188矿用隔爆兼本安型网络交换机说明书

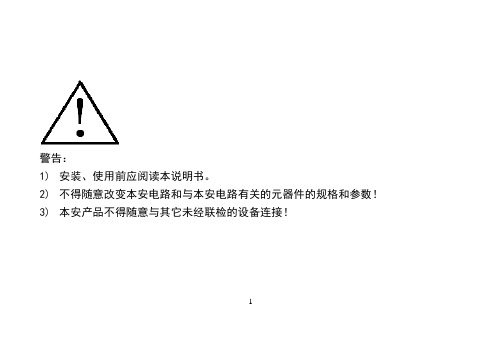

警告：1)安装、使用前应阅读本说明书。

2)不得随意改变本安电路和与本安电路有关的元器件的规格和参数！3)本安产品不得随意与其它未经联检的设备连接！11概述KJJ18矿用本安型千兆环网接入器（以下简称环网接入器）是数据交换传送设备，适用于有瓦斯、煤尘爆炸危险的环境，为具备以太网或RS485、CAN、DSL通信接口的设备提供传输通道。

1.1 防爆型式矿用本质安全型，标志为“ExibI Mb”。

1.2 型号及含义：KJ J 18接口设备矿用监测、控制系统或设备1.3环境使用条件：a)环境温度：0～40℃；2b)空气相对湿度：不大于95%（+25℃）；c)大气压力：80kPa～106kPa ；d)无显著振动和冲击的场合；e)煤矿井下有甲烷、煤尘爆炸危险、周围无腐蚀性气体的环境。

f)无破坏金属和绝缘材料的腐蚀性气体的地方。

2技术参数及功能2.1 技术参数2.1.1 直流供电（3组电源不共地）第1路额定工作电压：DC18V，工作电流：≤700mA；第2路额定工作电压：DC18V，工作电流：≤850mA；第3路额定工作电压：DC18V，工作电流：≤700mA；2.1.2 主要技术指标2.1.2.1 千兆以太网光信号接口(出厂时，可根据需求减少配置)3a) 接口数量：6个；b) 连接方式：LC；c) 传输方式：全双工，TCP/IP以太网光信号传输d) 传输速率：1000 Mbps；e) 光发射功率：-10～0dBm（1310nm，单模光纤）；f) 光接收灵敏度：-20dBm；g 最大传输距离：10km （发射光功率-10dBm～0dBm；接收灵敏度-20dBm；使用MGTSV矿用单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。

2.1.2.2 百兆以太网光信号接口(出厂时，可根据需求减少配置)a) 接口数量：5个；b) 连接方式：SC；c) 传输方式：全双工，TCP/IP以太网光信号传输d) 传输速率：100 Mbps；4e) 光发射功率：-16～0dBm（1310nm，单模光纤）；f) 光接收灵敏度：-31dBm；g) 最大传输距离：15km （发射光功率-16dBm～0dBm；接收灵敏度-31dBm；使用MGTSV矿用单模光缆；光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。

安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。

2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。

2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。

3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。

3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。

3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。

3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。

KJJ12矿用本安型网络交换机使用说明书（版本号:1.0）执行标准：GB/T 3836.1-2021GB/T 3836.4-2021MT209-1990（抗干扰性能和可靠性除外）MT210-1990Q/320412 XZMA036-2022常州新泽监控设备有限公司发布日期2022年06月15日©常州新泽监控设备有限公司版权所有。

未经许可不得翻印、修改或引用。

为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

敬 告敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！警 告警告：一、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！二、本安关联产品不得随意与其它未经检验的设备连接！ 三、请按本说明书正确安装电缆，否则有可能产生故障。

四、请避免金属碎屑或其他物质进入设备内部。

五、产品的维修，应由产品的制造商进行维修，如使用单位自行进行维修时，检验在征得产品制造商同意后，方可进行维修。

维修方承担产品维修后的责任。

设备维修，应由掌握、熟悉电气相关知识的专业人员进行检查和维修。

六、 维修后的设备，经检验合格后，方可投入使用。

警 告警告： 未按本说明书使用而造成的一切后果自负，在爆炸性气体环境中严禁打开！目录1、概述 (1)2、结构特征与工作原理 (1)3、技术特性 (2)3.1电气性能 (2)3.2传输距离 (2)3.3端口参数 (3)3.4转发速率 (3)3.5吞吐量 (3)3.6网络重构自愈时间 (4)3.7主要功能 (4)3.8防护等级 (4)3.9防爆型式 (4)4、尺寸、重量 (4)5、安装及调试 (5)6、故障分析与排除 (5)7、使用注意事项 (6)8、包装、运输、贮存 (6)9、开箱及检查 (6)10、售后服务 (6)I1、概述1.1用途及适用范围KJJ12矿用本安型网络交换机采用本质安全设计，适用于有瓦斯和煤尘爆炸危险的矿井下。

KJD127矿用隔爆兼本安型计算机简易操作手册1、前言矿用隔爆兼本安型计算机（如下简称计算机）重要用于监测综采工作面液压支架工作状态和煤机位置，为井上监控系统提供服务支持。

它集计算机控制、网络应用和显示为一体，采用Linux操作系统，备有矿用电缆引入装置，提供光纤以太网接入支持和CAN 总线数据转换接口。

该计算机采用49键矿用本质安全型键盘，能以便地对计算机进行操作。

2、工作原理图1 主板原理框图3、构造外观设备由主机和键盘两部分构成，键盘可以分开主机安装或者悬挂于主机前盖上；设备外形如图2所示，接口定义如图3所示：图2 矿用隔爆兼本安型计算机外形图图3：矿用隔爆兼本安型计算机接口定义图1-RS232接口（A0）、2-备用接口（A0）、3-备用接口（A0）、4-键盘接口（A0）、5-RS485接口（A0）、6-接地、7-备用接口（A0）、8-CAN接口（A0）、9-光纤接口（A1）、10-备用接口（A0）、11-后盖、12-启动/关闭按钮、13-机身、14-前盖、15-电源开关、16-交流输入口（A0）。

A0、A1口可引入线缆直径见下表1：表1：A0、A1引入线缆直径规格表接口类型A0 A1可引入线缆直径(mm)8 10.5 10 12.94、重要性能指标4.2.1设备配备4.2.1.1硬件a）CPU：三星S3C2410，ARM9解决器，主频200MHz；b）内存：64M；c) 硬盘: 160G；e）彩色液晶显示屏：12.1英寸，TFT，辨别率800×600。

f）光纤收发器：HTB-1100S-25Km。

4.2.1.2软件a）操作系统：嵌入式Linux；b）数据库：Sqllite。

4.2.2 通讯性能指标4.2.2.1 CAN总线通讯（1路）a）信号类型：差分电压信号；b）传播速率：125kbps；b）信号工作电压峰-峰值：≤3.5VDC；4.2.2.2 100M光端口（1路）a) 单模光纤传播距离不不不小于20km；b) 发射功率：（-14～-8）dBm；c) 接受敏捷度：-33dBm；d）接口类型：SC；e）工作波长：1310nm。

KXJ18/380矿用隔爆兼本安电气控制箱安装、使用前请详细阅读使用说明书警告：1）使用前应阅读本说明书，严格按说明书中方法进行安装和操作。

2）严禁与未经系统关联的设备连接，否则将影响产品的本安性能。

3）检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数。

4）严禁在井下或其它危险场所带电开盖。

5）接外部电源时，严禁带电操作，应先停前级电源。

6）注意防止各种锐器划伤隔爆面，维修后紧固件应拧紧且引入装置里的橡胶密封圈应保持密封。

7）输入电源应保证在允许的波动范围内，否则将会产生不可预知的结果。

8）凡与本产品配接的设备，必须经质检中心与本产品联机进行审查合格后，方可联机使用。

KXJ18/380矿用隔爆兼本安型电气控制箱1、概述KXJ18/380矿用隔爆兼本安型电气控制箱（以下简称电控箱）是矿用紧急避险设施中ZZL系列制冷机组的一个重要组成部分，它的主要作用是：a)手动控制空压机、隔爆电动风扇、隔爆电磁阀的起动及停止。

b)根据电控箱所配接的温度测量器件，压力测量器件等的测量值自动控制空压机、隔爆电动风扇、隔爆电磁阀的起动及停止。

1.1防爆要点：电控箱的防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.4-2000《爆炸性气体环境用电器设备第4部分：本质安全型“i”》的要求。

1.2防爆型式隔爆兼本安型，标志为Exd﹝ib﹞I1.3型号含义额定电压额定电流隔爆兼本安型电控箱1.4技术参数a）额定工作电压380Vb）额定工作电流18Ac) 控制电源电压：AC220V,AC36Vd）额定频率50HZe）额定电压允许波动范围：75%～110%f）本安最高输出电压Vi：DC8Vg）本安最大输出电流Ii：DC10mAh）最大外部电容Ci：1.0UFi）最大外部电感Li：1.0mH1.5 控制箱应能在下列条件下正常工作:a) 海拔不超过2000m；b) 环境温度：-20～40℃；c) 湿度：≤95 %；d) 大气压力：86 kPa～106 kPa；e) 无显著震动和冲击的场合；f) 含有瓦斯或煤尘爆炸危险的煤矿井下，但无破坏绝缘的腐蚀性气体的场合。

装配过程工艺卡产品型号KJJ127 工序号产品名称矿用隔爆兼本安型无线交换机工序名称成品装配工艺图示步骤说明工具1 详见《标准配置清单》领料按照生产任务单，依据标准配置清单填写领料单，进行领料。

领料单2 拆机箱打开机箱，取出箱内的载板。

内六角3 AD/DC电源模块输入线和交流接线板焊接注意焊完要用胶枪把接线小板焊接处打胶烙铁、焊锡丝、斜口钳4安装AC/DC电源模块用M3*25螺钉将M3*60的铜柱固定在底板上，螺钉圆头端弹片、垫片需配置完整烙铁、焊锡丝、斜口钳、5 安装光纤收发器首先用M3*25螺钉将M3*20的小铜柱固定在底板上，螺钉圆头端弹片、垫片需配置完整；然后将电路板安装在铜柱上，采用螺母紧固（螺母下方需垫上红色垫片）。

注意网口对着外边。

十字螺丝刀、套筒6 安装语音模块首先用M3*25螺钉将M3*60的铜柱固定在底板上，螺钉圆头端弹片、垫片需配置完整；然后将电路板安装在铜柱上，采用螺母紧固（螺母下方需垫上红色垫片）。

注意网口对着外边。

十字螺丝刀、套筒7 安装电池电池需要浇封处理（祥见浇封工艺）。

电池的正负极分别接到两个防爆开关，并用热缩套管包住.一字螺丝刀烙铁焊锡丝8 安装光纤托盘用M3的螺母固定在AC/DC电源模块的铜柱上十字螺丝刀、套筒9 安装底板将底板安装在KJJ127机壳内，如左图所示十字螺丝刀10 老化开始时间：老化结束时间：老化烤机放置在老化区域进行连续48小时老化烤机，并填写老化记录卡片老化工装11 出厂检验由质检部按《KJJ127矿用隔爆兼本安型综合接入网关出厂检验规程》进行检验光功率计、频谱分析仪等12 贴合格标识质检合格由质检部贴合格标识13 装箱入库经质检部检验合格后，在KJJ127机壳上打上产品出厂编号；装入KJJ127的包装箱内；并将产品的说明书、内六角、产品合格证一起装入包装箱内；在包装箱上贴上型号条形码标识、QS标识。

条码打印机、透明胶布。

徐州兆恒工控产品说明徐州兆恒工控科技有限公司二〇二〇年三月目录公司简介 (3)产品介绍 (3)一、矿用隔爆兼本安型可编程控制箱 (3)1） KXJ0.1/1140A 矿用隔爆兼本安型可编程控制箱 (3)2） KXJ0.5/1140 矿用隔爆兼本安型可编程控制箱 (5)3） KXJ127(A) 矿用隔爆兼本安型可编程控制箱 (7)4） KXJ127(B) 矿用隔爆兼本安型可编程控制箱 (9)二、矿用本安型操作箱 (10)1） CXH12.5A 矿用本安型操作箱 (10)2） CXH24 矿用本安型操作箱 (12)三、矿用隔爆型操作箱 (13)1） CXB-0.5/220(A) 矿用隔爆型操作箱 (13)四、矿用隔爆兼本安型网络交换机 (15)1） KJJ127 矿用隔爆兼本安型网络交换机 (15)1） KJJ1140 矿用隔爆兼本安型网络交换机 (17)五、矿用隔爆型光端机 (20)1） KTG127H(A) 矿用隔爆型光端机 (20)六、矿用隔爆型光纤摄像仪 (22)1） KBA127-H 矿用隔爆型光纤摄像仪 (22)七、矿用隔爆兼本安型通讯声光信号器 (23)1） KXH127 矿用隔爆兼本安型通讯声光信号器 (23)八、矿用隔爆型显示器 (24)1） XB127 矿用隔爆型显示器 (24)九、矿用隔爆兼本安型中继器 (25)1）KJ127-Z 矿用隔爆兼本安型中继器 (25)十、矿用一般型操作箱 (26)1）KYX220 矿用一般型操作箱 (26)公司简介徐州兆恒工控科技有限公司主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。

是一家集科学研究、设计、生产经营、技术服务于一体的科技企业。

公司总部位于中国矿业大学国家大学科技园科技大厦，研发和生产车间位于徐州市铜山高新技术开发区国家安全科技产业园。

公司秉承技术创造优势、诚信赢得机会的经营理念，主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。

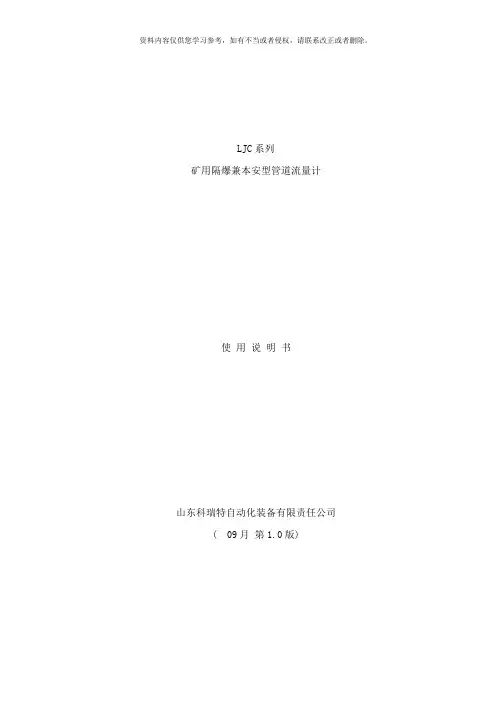

LJC系列矿用隔爆兼本安型管道流量计使用说明书山东科瑞特自动化装备有限责任公司( 09月第1.0版)警示:1、不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号!2、严禁井下开盖!3、注意保护隔爆面, 防止”失爆” !执行标准: GB3836-MT209-1990JB/T 9248-1999Q/KRT 004-一、概述 (3)二、使用环境条件 (3)三、主要技术特征 (4)四、接线方式及工作原理 (4)五、包装、运输、贮存 (6)六、常见故障分析与排除 (6)附录A (7)一、概述1、用途:LJC系列矿用隔爆兼本安型管道流量计( 以下简称流量计) 是以法拉第电磁感应原理, 用于各种圆管内液体流量测量的仪表; 该仪表测量不受液体的密度、粘度、温度等影响, 不受液体流量方向影响, 正、反均可准确测量。

2、型号说明:G 管道用最大流量: m3/h管径电磁原理隔爆兼本安型流量计3、防爆型式矿用隔爆兼本质安全型, 标志”Ex d[ib] I Mb”。

二、使用环境条件2.1 能正常工作的环境条件:a) 环境温度: 0℃～40℃;b) 湿度: ≤98％;c) 大气压力: 80 kPa～116 kPa;d) 无显著振动和冲击的场合;e) 具有甲烷混合物及煤尘爆炸危险的煤矿井下。

2.2 能承受的贮运环境条件:a) 高温: +60℃;b) 低温: -40℃;c) 湿度: ≤95％;d) 振动: 50m/s2;e) 冲击: 500 m/s2。

三、主要技术特征3.1 电气性能a) 工作电压: AC 127V 50Hz;b) 工作电流: ≤500 mA。

3.2 测量范围与信号传输3.2.1测量范围测量管径: 直径80mm/100mm/150mm/200mm/250mm/300mm3.2.2 基本误差不超过: ±1.5%FS。

重复性: 重复性误差应不超过其基本误差绝对值的1/2。

3.3 基本功能a) 用于各种圆管内液体流量的测量;b) 可利用无线遥控器进行数据设置。
