地下建筑结构作业评讲(2)

《地下建筑结构》课程作业评讲（1）重庆电大建筑学院蒋代波本次作业对应于教材第1章、第2章、第3章的内容。

我将后面的大题列举出来，供大家参考。

希望对大家的学习有所帮助。

下面文字，黑色的是问题，其它颜色是说明和解释。

三、简答题1．简述地下建筑的类型（1）考核知识点：本题考查地下建筑结构的类型（2）常见错误：地下建筑的类型种类繁多，同学们应该按照不同的分类方式作答。

（3）答案要点：①按使用功能分类：工业建筑、民用建筑、交通建筑、水工建筑、矿山建筑、军事建筑、公用和服务性建筑。

②按所处的地质条件和建造方式分类:岩石中的地下建筑、土层中的地下建筑。

③按习惯称谓分类：单建式地下建筑、附建式地下建筑。

④按埋置深度分类：深埋地下建筑、浅埋地下建筑。

2．与地面建筑相比，地下建筑具有哪些特点？（1）考核知识点：本题考查地下建筑的特点（2）常见错误：地下建筑特点较多，请不要遗漏。

（3）答案要点：（1）自然防护力强；（2）受外界条件影响小；（3）受地质条件影响大；（3）需要通风、防排水、防潮、防噪声和照明等处理；（4）施工条件特殊.3．简述地下结构的主要形式（1）考核知识点：本题考查地下建筑的概念和功用（2）常见错误：地下建筑结构的形式较多，请不要遗漏。

（3）参考答案：地下结构的主要形式有：（1）拱形结构包括有：A.半衬砌、B.厚拱薄墙衬砌、C.直墙拱顶衬砌、D.曲墙拱顶衬砌、E.离臂式衬砌、F.装配式衬砌、G.复合式衬砌。

(2)梁板式结构；(3)框架结构；(4)圆管形结构；(5)地下空间结构；(6)锚喷支护；(7)地下连续墙结构；(8)开式结构4．地下结构设计理论的发展可以划分为哪几个阶段？各有什么特点？（1）考核知识点：本题考查地下建筑设计理论（2）常见错误：注意各个阶段不同，它的特点也不相同，请同学们分别作答。

（3）解题思路：（1）刚性结构阶段特点是这个时期的地下建筑物大都是用砖石等材料砌筑的拱形圬工结构，这类材料的抗拉强度很低，为了保持结构的稳定，其截面尺寸通常很大，结构受力后的弹性变形很小。

二．地下建筑结构组成与特点
广义上讲，任何结构物都是修建在相 应的介质中的，如上部结构是修建在 空气介质中，地下建筑结构一般修建 在土层中、岩层中或水中。
地下建筑是修建在地层中的建筑物。 它可以分为两大类：修建在土层中和 修建在岩层中的 。
本学科所要研究的所有问题都可归为 “结构与介质的相互作用问题”。
最常用的是按使用功能分类
1、按使用功能分类
可分为：地下交通工程、地下市政管道工程、 地下工业建筑、地下民用建筑、地下军事工程、地 下仓储工程、地下娱乐体育设施等。
（1）地下交通工程：地下铁道、公路隧道、过街人行道、海 （河、湖）底隧道……
（2）地下市政管道工程：输水隧道、地下给（排）水管道、 通讯、电缆、供热与供气道、共同沟。
浅埋式结构
广州地铁越秀公园地下站台示意
地道式结构
沉井式结构
矩形多沉井式结构的典型形式
5、顶管结构
顶管施工示意图
6、装配式圆形管片结构
北京地铁五号线管片结构图
管片结构示意图
地铁盾构法用管片
管片连接螺栓
7、地下连续墙结构
8、沉管结构
沉管结构又称沉箱、沉埋结构
8、普通隧道结构
北京鹰山浅埋大跨度铁路隧道效果图
（3）地下工业建筑：地下核电站、水电站厂房、地下车间、 地下厂房……地下垃圾焚烧厂。
（4）地下民用建筑：地下商业街、地下商场、地下商业（购 物中心）、地下医院、地下旅馆、地下学校……
（5）地下军事工程：人防掩蔽部、地下军用品仓库、地下战 斗工事、地下导弹发射井、地下飞机（舰艇）库、防空 指挥中心
（6）地下仓储工程：地下粮、油、水药品等物资仓库、地下 车库、地下垃圾堆场、地下核废料仓库、危险品仓库、 金库……

2
提出改进建议
针对学生作业中存在的问题，提出具体可行的改进建议和方法，以帮助学生提高 作品的质量。
3
指导学生提高作品质量
根据学生的情况，提供个性化的指导和帮助，以帮助学生在未来的学习中取得更 好的成绩。
学生反馈
学生对本次作业评讲的感受
收集学生对本次作业评讲的反馈意见，以便为未来的作业评讲提供更好的服务和支持。
学生对作业评价和点评的理解和收获
了解学生对教师对其作业的评价和点评的理解和收获，以帮助教师更好地提供指导和帮助。
总结
总结本次作业评讲的主题 和目的
总结本次作业评讲的主题和目的， 以帮助学生更加深刻地理解和记 忆所学内容。
分享教师和学生的心得体会
分享教师和学生在本次作业评讲 中的心得体会和收获，以鼓励学 生对学习充满热情。
学生作品评讲
作品展示
精选优秀学生作品，展示学生作 业的创意与多样性。
评价标准介绍
对学生作品进行科学、规范、全 面的评价，确保评价标准的公正 性和准确性。
作品评分及评价
利用科学的评价方法对学生作品 进行打分和反馈，以帮助学生提 高作品的质量。
教师点评
1
分析学生作品的优缺点
针对学生作业的优缺点进行分析，以帮助学生更好地理解和掌握所学内容。
提出改进和进一步完善的 建议
总结本次作业评讲的不足和缺陷， 提出改进和进一步完善的建议， 以便为将来的作业评讲提供更好 的支持和服务。
作业评讲 PPT 课件 (2)
本次作业评讲将通过详细的学生作品评讲和教师点评，为学生提供一系列作 品提高建议和改进方向。
Байду номын сангаас
引言
作业评讲的意义
作为学生完成作业的重要一环，作业评讲有助于帮助学生更好地理解和掌握所学内容，同时 也可以检验学生的学习水平。

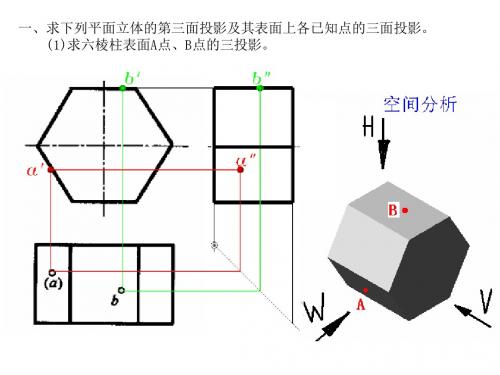

一、求下列平面立体的第三面投影及其表面上各已知点的三面投影。 (1)求六棱柱表面A点、B点的三投影。
(2) 求四棱台表面1点、2点和3点的三投影。
2′ 2″
3′
(3″)
1″
空间分析：
1
二、求下列曲面立体的第三投影及其表面上各已知点和直线 的三面投影。(1)答案：
(2)答案：
作图步骤： 1.求特殊点；
答案：
(3)补左侧立面图先补体表面的侧平面
(4)补左侧立面图先补体表面的侧平面。
十、在三视图上标注尺寸（尺寸在视图上量，取整数）。 R1 2×φ15
3
8
7
56 40 26
7
8
2×φ7
18 6
6 30
6
25
1 9
3 8
答案：注尺寸1：1从图中量取，并取整数。
3′
2. 求一般点；
3″
3.连接双曲线。
1′
2′
1 ″(2″)
3
上题分析
1′(2′)
2″
1″
3′(4′)
4″ 6′
3″ 6″
5′
5″
2(4) 5
1(3) 6
答案：
四、完成被切割的曲面立体的三面投影。(1)
答案：
(2)
2′ (3′)
作图步骤：
1′ 3″ 1″ 2″
1. 求作特殊点；
2. 求作一般点； 3. 连线完成投影。
七、求三棱柱与圆锥表面的交线。
QV
PV
八、求两圆柱的相贯线。(1)
1′
2′(4′)
3′
4″
1″(3″) 2″
4
1
2
3
(2)
1′

《建筑构造》课程作业评讲(2) & 第二次作业是涉及第四章墙体构造、第五章楼层和地面构造以及第六章饰面装修的内容，我们一起来看看作业中的主要题目。

下面文字，黑色的是问题和答案，其他颜色是说明和解释。

我们先来看看作业中的第三大题：名词解释。

1．勒脚本题考核的知识点是掌握：勒脚、防潮层、踢脚、散水、窗台、过梁、圈梁和构造柱的构造要点（能绘图说明）。

本题是关于勒脚的概念。

勒脚是外墙身接近室外地面处的表面保护和饰面处理部分。

名词解释题只需把名词的概念答出即可。

2．墙体保温材料本题考核的知识点是墙体保温材料。

在常温（C 020）下，导热系数小于0.233W/(m.K)，用于墙体保温的材料。

本题教材上没有完整的答案，需同学们自己总结一下。

3．叠合楼板本题考核的知识点是叠合式楼板。

叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。

叠合楼板是装配整体式钢筋混凝土楼板的一种。

4．吸湿地面本题考核的知识点是楼地层的防水防潮构造措施。

采用黏土砖、大阶砖、陶土防潮砖作地面的面层，当返潮时，面层会暂时吸收少量冷凝水，待空气湿度较小时，水分又能自动蒸发掉，地面不会感到有明显潮湿现象。

吸湿地面是地面防潮的措施之一。

5．护角本题考核的知识点是墙裙、护角的一般构造做法经常受到碰撞的内墙阳角，常抹以高2.0m 的1:2水泥砂浆，俗称水泥砂浆护角。

护角是抹灰类墙面的构造措施之一。

6．釉面砖本题考核的知识点是釉面砖的构造做法。

表面涂釉的面砖，主要用于高级建筑内外墙面以及厨房、卫生间的墙裙贴面。

教材上没有相关的总结，需同学们查一下资料。

7．拴挂法本题考核的知识点是天然石材的安装方法。

在铺贴基层时，拴挂钢筋网，然后用铜丝绑扎板材，并在板材与墙体的夹缝内灌以水泥砂浆的天然石材的安装方法。

拴挂法是天然石材的常用安装方法。

8．活动地板本题考核的知识点是其他类型楼地面。

活动地板又称装配式地板，是由特制的平压刨花板为基材，表面饰以装饰板和底层用镀锌钢板经黏结胶组成的活动板块，配以横梁、橡胶垫和可供调节高度的金属支架组装的架空地板在水泥类基层上铺设而成。

《地下建筑结构》课程作业评讲（3）重庆电大城市建设工程学院郑金贵本次作业对应于教材第7章——第10章的内容。

我将后面的大题列举出来，供大家参考。

希望对大家的学习有所帮助。

下面文字，黑色的是问题与答案，其它颜色是说明和解释。

三、简答题1．逆作拱墙作为基坑支护中的一种新型挡土支护结构，具有哪些优点？（1）考核知识点：本题考查逆作拱墙的相关知识点。

（2）常见错误：逆作拱墙是基坑支护中的一种新型挡土支护结构，具有三方面的优点。

回答时要注意总结。

（3）答案要点：逆作拱墙的优点有：①受力合理，安全可靠。

②施工方便，节省工期。

③造价低。

2．锚喷支护设计与施工应遵循哪些原则？（1）考核知识点：本题考查锚喷支护设计施工的相关知识点。

（2）常见错误：锚喷支护设计与施工应遵循六个方面的原则，回答时不要遗漏了。

（3）答案要点：锚喷支护设计与施工应遵循的原则有：(1)采用各种措施，确保围岩不出现有害松动。

(2)调节控制围岩变形，在不进入有害松动的条件下适度发展，以便最大限度地发挥围岩自承能力。

(3)保证锚喷支护与围岩形成共同体。

(4)选择合理的支护类型与参数并充分发挥其功效。

(5)采取正确的施工方法。

(6)依据现场监测数据指导设计施工。

3．按照对于荷载处理方法的不同，荷载－结构模型可以分为哪三种?（1）考核知识点：本题考查荷载结构模型的分类。

（2）常见错误：注意审题，荷载结构模型的分类方式有好几种，而本题考查的是按照对于荷载处理方法的不同来分，只有三种。

（3）答案要点：按照对于荷载处理方法的不同，荷载－结构模型可以分为(1)主动荷载模型；(2)主动荷载加围岩弹性约束的模型；(3)实地量测荷载模式。

4．沉井的优点有哪些？（1）考核知识点：本题考查沉井的基本知识（2）常见错误：沉井的优点较多，教材中的内容也比较繁杂，同学们可以总结几个有代表性的优点回答。

此外还应注意与圆形沉管优缺点的比较。

（3）解题思路：概括讲有：沉井具有占地面积小、开挖不需围护、技术上操作简便、挖土量少、节约投资、施工稳妥可靠的优点。

《地下建筑结构》第2次平时作业(内容：第4-6章)一、填空题（每空1分，共15分）1．室内出入口有 阶梯式 、 竖井式 两种。

2．盾构的基本构造是由盾构壳体及开挖系统、 推进系统 、 衬砌拼装系统 、 出土系统等四大部分组成。

3．出土系统的出土方式一般有：有轨运输 、无轨运输和 管道运输 三种。

4．根据盾构前部的构造，可将其大致分为 全面开放式 、部分开放式和闭胸式。

其中全面开放式盾构可根据其形式分为 人力开挖式 、 半机械化开挖式 、和机械化开挖式三种。

5．盾构隧道的衬砌，一般可分为一次衬砌和 二次衬砌 。

衬砌拼装方法按照施工机械的不同分为举重臂拼装和 拱托架拼装 。

6.顶管设备只要由顶进设备、 工具管 、 中继环 、工程管及吸泥设备构成。

7．作用在圆环上的荷载分为 基本荷载 、临时荷载和特殊荷载。

8．盾构设计、盾构几何尺寸的选定应与 隧道断面形式 、 建筑界线 、衬砌厚度和衬砌拼装方式等相适应。

二．名词解释。

（每小题5分，共25分）1．浅埋式结构：是指在其上部的覆盖土层较薄，不满足压力拱成拱条件或在软土地层中覆盖层厚度小于结构尺寸的地下建筑结构。

2．人防工程：又称民防工程，是人民防空工程的简称，是为防空要求而修建在地下或半埋于地下的民用建筑物。

3．防空地下室：是指在地面建筑的首层地面以下及土中建造的具有一定防护抗力要求的地下或半地下工程，属于附建式地下建筑。

4．盾构：是指用钢板制成的、能支撑地层荷载而又能在地层中推进的圆形、矩形、马蹄形等特殊形状的筒形结构物。

5．顶管法：是采用液压千斤顶或具有顶进、牵引功能的设备，以顶管工作井作承压壁，将管子按设计高程、方位、坡度逐根顶入土层直至到达目的地，是修建隧道和地下管道的一种重要方法。

1．与开槽埋管相比，顶管施工的优缺点是什么？1)开挖部分仅仅只是工作井和接收井，土方开挖量少，而且安全，对交通影响小。

2)在管道顶进过程中，只挖去管道断面的土，比开槽施工挖土量少许多。

《建筑施工技术》课程作业评讲（1）一、名词解释１、土得可松性：自然状态下得土，经开挖后，其体积因松散而增加,以后虽然经回填压实,仍不能恢复成原来得体积，这种性质,称为土得可松性。

2、土方边坡:为了防止土壁坍塌，保持土体稳定,保证施工安全，在土方工程施工中,对挖方或填方得边缘均做成一定得坡度。

3、土层锚杆：土层锚杆就是埋入土层深处得受拉杆件,一端与工程构筑物相连,一端锚固在土层中，以承受由土压力、水压力作用产生得拉力，维护支护结构得稳定。

4、土钉支护:基坑开挖得坡面上，采用机械钻孔，孔内放入钢筋并注浆,在坡面上安装钢筋网,喷射厚度为8０~200mm得Ｃ2０混凝土，使土体、钢筋与喷射混凝土面板结合为一体，强化土体得稳定性。

这种深基坑得支护结构称为土钉支护.5、动水压力:流动中得地下水对土颗粒产生得压力称为动水压力.6、流砂现象:采用集水坑降水法开挖基坑,当基坑开挖到地下水位以下时，有时坑底土会形成流动状态，随地下水涌入基坑，这种现象称为流砂现象.7、土得最优含水量：在压实机械与压实遍数相同得条件下，使填土压实获得最大密实度时得土得含水量，称为土得最优含水量。

8、压实系数:压实系数就是土得施工控制干密度与土得最大干密度得比值.二、填空1、土得开挖难易八2、减小或平衡改变3、加固型支护支挡型支护４、集水坑降水法井点降水法5、挖方深度H 其边坡底宽B６、锚头拉杆锚固体7、高压灌浆预应力扩孔8、滤管井点管弯联管总管9、沟端开挖沟侧开挖10、分层11、碾压法、夯实法、振动压实法12、推土机、铲运机、平土机、松土机、单斗挖土机三、单选Ｃ C C B Ｂ B A C四、多选１、AC 2、AB 3、BCDE 4、ACDＥ５、AＢDE6、ABＣDE7、ABCＤF ８、BC五、判断１×2×3√4√5× 6×7√8×9√10√六、简答题１．土方工程得施工特点及主要施工内容.答:工程量大、施工条件复杂。

第1篇一、地下施工的目的地下施工的主要目的是为了获取地面以下的空间，用于停车场、地铁、隧道、地下商场、地下室等。

这些地下空间可以缓解地面空间紧张的问题，提高土地利用率，同时也为人们的日常生活提供便利。

二、地下施工的类型1. 地下挖掘：这是最基本的地下施工方式，包括明挖法和暗挖法。

明挖法是指在地面开挖，然后向下挖掘；暗挖法则是在地下进行挖掘，如地铁隧道建设。

2. 地下结构施工：包括地下室的底板、墙体、顶板等结构的施工，以及地下通道、地下管道等设施的安装。

3. 地下防水施工：确保地下空间不被水侵入，采用防水卷材、防水涂料等材料进行施工。

三、地下施工的步骤1. 勘察与设计：对地下工程进行地质勘察，了解地质条件和地下水位，设计合理的施工方案。

2. 支护与加固：在地下挖掘过程中，需要采取支护措施，如锚杆、钢支撑等，以防止地面沉降和坍塌。

3. 挖掘与运输：使用挖掘机、铲车等设备进行挖掘，并将挖掘出的土方通过运输设备运出工地。

4. 地下结构施工：按照设计图纸，进行地下室的底板、墙体、顶板等结构的施工。

5. 设施安装：在地下空间内安装各种设施，如管道、电缆等。

6. 防水施工：对地下空间进行防水处理，确保防水效果。

7. 竣工与验收：完成地下施工后，进行验收，确保工程质量。

四、地下施工的技术要点1. 地质勘察：准确掌握地质条件，为施工提供依据。

2. 支护与加固：确保施工安全，防止地面沉降和坍塌。

3. 挖掘与运输：合理规划挖掘顺序和运输路线，提高施工效率。

4. 地下结构施工：严格按照设计图纸施工，确保结构质量。

5. 设施安装：确保设施安装位置准确，功能正常。

6. 防水施工：采用合适的防水材料和技术，确保防水效果。

五、地下施工的安全与环保1. 安全施工：严格执行安全操作规程，确保施工人员安全。

2. 环保施工：减少施工过程中对环境的影响，如噪声、粉尘等。

总之，地下施工是一项复杂而重要的工程，需要综合考虑地质条件、施工技术、安全环保等多方面因素。

地下建设工程安全评价范文地下建设工程是指在地下进行的各类工程建设活动，包括地铁、隧道、地下管网等。

由于地下环境的复杂性和不可预知性，地下建设工程的安全评价具有重要意义。

本文将通过分析地下建设工程的安全评价方法和案例，探讨地下建设工程安全评价的重要性与挑战。

一、地下建设工程安全评价的背景地下建设工程具有复杂的地质结构、不稳定的地下水位和气体环境等特点，使得其施工过程中存在很多潜在的安全风险。

同时，地下建设工程的施工过程也常常面临时间紧迫、空间狭小等困难，使得安全评价的工作显得尤为重要。

因此，开展地下建设工程安全评价是确保施工安全与项目顺利推进的必要措施。

二、地下建设工程安全评价的方法1.地震安全性评价地震是导致地下建设工程灾害的重要因素之一。

通过对地震灾害的发生概率、震级和震源距离等参数进行评估，可以判断地下建设工程在地震作用下的安全性。

该方法是评估地下建设工程在地震环境下的稳定性和抗震能力，从而防范地震灾害对工程造成的破坏。

2.地质环境评价地质环境是影响地下建设工程安全性的重要因素之一。

通过地质勘探、地质调查等手段，对地下建设工程所处地段的地质特征进行综合分析和评价，判断地下建设工程的安全隐患。

地下岩层的稳定性、地下水位的变化、地下渗漏等问题都需要在地质环境评价中纳入考虑。

3.结构安全评价地下建设工程的结构安全性是评价其施工安全的重要指标。

通过对地下工程的结构材料、结构形式、设计参数等进行评估，判断其在施工过程中的安全性。

结构安全评价需要综合考虑地下建设工程的荷载特点、周围环境的影响等因素，确保地下工程在施工过程中不发生结构破坏或塌方等问题。

4.人员安全评价地下建设工程的施工过程涉及到各类人员，包括工程人员、管理人员、监理人员等。

对这些人员的安全性进行评估，判断其在施工过程中的安全风险，从而制定相应的安全措施。

人员安全评价需要综合考虑地下工程的施工环境、施工时间、施工方法等因素，确保施工人员的安全。

特载则指常规武器(炮、炸弹)作用或核武器爆炸形成的荷 载。关于特载的大小是按照不同的防护等级采用的，它在人 防工程的有关规范中有明确的规定。
地震荷载：处于地震区的地下结构，还受到地震荷载的作 用。
5
矩形闭合框架的计算——荷载计算
序号 1 2 3 4 5
荷载列表
荷载类型 水土压力、结构自重
地面超载 特殊荷载 车辆爆炸荷载 地震荷载
Q重 ——结构自重、设备重及上部覆土重之和； Q浮 ——地下水的浮力。
21
矩形闭合框架的计算——截面设计
规范:混凝土规范(GB 50010-2010)
在特载与其它荷载共同作用下：按弯矩及轴力强度验 算时，材料动载下强度提高，按剪力和扭力强度验算时， 则材料的强度不提高。
地下矩形闭合框架结构的构 件(顶板、侧墙、底板)均按偏心 受压构件进行截面验算。
x3
x1
h
h
h
e
e
l
计算简图及基本结构
16
矩形闭合框架的计算——内力计算
(四) 计算方法——查表法
弹性地基上平面框架的内力计算仍可采用结构力学中的力
法，只是需要将底板按弹性地基梁来考虑。
x111 x212 x313 1P 0
x1
21
x2 22
x3 23
2P
0
x131 x232 x333 3P 0
近似方法： Mi M p - Qp b 2
b —— 支座宽度；
q —— 作用于杆件上的均布荷载。
18
矩形闭合框架的计算——内力计算
设计剪力
a)
设设设设 设设设设
b) M p
q
Mi
Np
Ni
Qi
=Qp

地下室地下结构自评地下室是现代建筑中常见的功能性空间，对于地下室的地下结构自评，是确保地下室的安全和可持续使用的重要环节。

本文将从地下室地下结构的设计、施工、监测和维护等方面进行自评，并针对每个方面提出相应的改进建议。

1. 地下结构设计自评地下结构的设计是保证地下室稳定、安全的基础。

在设计过程中，应充分考虑地下水位、土壤条件、地下室功能等因素，以确保地下结构的承载能力和稳定性。

首先，地下室的基础设计要充分考虑地下水位。

在软土地区，应采取合理的降低地下水位措施，以避免地下水对地下室结构的压力影响。

在设计过程中，还应考虑地下水渗漏和排水系统的设置，以防止地下水渗透导致结构破坏。

其次，土壤条件对地下室地下结构的影响也是需要考虑的重要因素。

地下室所处地层的稳定性和承载能力直接决定了地下室地下结构的可靠性。

因此，在设计过程中需要进行地质勘察和土壤力学分析，以确定适宜的地下结构类型和布局。

此外，地下室的功能性需求对地下结构的设计也具有重要影响。

例如，若地下室用作车库，需充分考虑车辆荷载对地下结构的影响，必要时采取加固措施。

而若地下室用作仓库或办公空间，则需要考虑地下室的防潮、通风等功能性需求。

综上所述，在地下结构设计方面，应充分考虑地下水位、土壤条件和功能需求等因素，并根据实际情况进行相应的设计优化，以确保地下室的稳定和安全。

2. 地下结构施工自评地下结构施工是地下室地下结构自评的重要环节。

合理的施工过程能够保证地下结构的质量和可靠性。

首先，地下结构施工需要严格按照设计图纸和规范要求进行，确保施工的准确性和一致性。

施工过程中应注意土壤的处理和压实，以控制土壤沉降和保证地下结构的稳定性。

其次，地下结构的混凝土浇筑也是需要重点关注的环节。

浇筑过程中应采取适当的施工措施，如加振、加压等，以确保混凝土的密实性和均匀性。

同时，对于大体积混凝土结构，还应注意进行温度和收缩控制，以避免裂缝产生。

此外，在施工过程中还应注意地下室的防水施工。

《地下建筑结构》课程作业评讲（4）xx电xx建设工程学院xx本次作业对应于教材第11章——第12章的内容。

我将后面的大题列举出来，供大家参考。

希望对大家的学习有所帮助。

下面文字，黑色的是问题与答案，其它颜色是说明和解释。

三、简答题1．施工平面图上一般应包括哪些内容?（1）考核知识点：本题考查施工组织设计的相关知识点。

（2）常见错误：施工平面图设计是施工组织设计中的重要内容，跟其他工程的施工组织设计一样，应该包括三个方面的内容，请注意归纳总结。

（3）答案要点：施工平面图上一般应包括（1）整个建设项目的建筑总平面图，包括各种地上、地下已有和拟建建筑物、构筑物以及其他设施的位置和尺寸。

（2）所有为全工地施工服务的临时性设施的布置。

如A．施工用地范围，施工用的各种道路。

B.加工厂、制备站、及有关机械化装置。

C.建筑材料、半成品、构件的仓库和施工备用品堆放场地。

D.弃渣场地的布置及范围。

E.行政办公用房、宿舍、文化生活福利建筑等。

F.风、水、电设施及管道、线路布置。

G.一切安全、防火措施等。

（3）永久性和半永久性坐标的位置。

2．施工准备阶段的工作内容有哪些？（1）考核知识点：本题考查施工准备的相关知识点。

（2）常见错误：施工准备阶段是施工程序中相当重要的一个环节，包括很多方面的准备内容，但是可以归纳为三类，所以请大家注意归纳。

（3）答案要点：施工准备阶段的工作内容有：（1）.技术准备。

A.熟悉和会审施工图纸及有关设计资料，了解设计意图。

B.调查研究、收集资料。

C.编制施工准备计划。

D.编制施工图预算和施工预算。

（2）物资准备。

（3）施工现场准备。

3．用冻结设计，需要设计内容？（1）考核知识点：本题考查冻结设计的相关知识点（2）常见错误：当采用冻结设计时，应该包括三个方面的内容，三个方面的内容下又包括很多小的方面。

（3）答案要点：用冻结设计，需要设计内容包括：（1）冻结方案的确定。

（2）冻土壁结构设计。

A.圆形和椭圆形帷幕。

地下建设工程安全评价地下工程是一项高风险建设工程。

地质环境复杂，基础信息不充分，施工技术复杂，不可预见因素多，社会环境影响大。

我国地下工程建设事故频发，形势严峻，令人堪忧。

面对地下工程建设事故频发的严峻形势以及地下工程建设规模大、发展快的客观现实，必须更加坚持又好又快的科学发展观。

速度服从安全，速度服从质量，速度服从效益；实现确保安全前提下的高速度必须科学规划、科学勘察、科学设计、科学施工、科学管理；必要的管理力量、技术力量的充分投入是实现这五个科学的基础。

地下工程建设规模大、发展快是安全形势严峻的客观原因。

严峻的地下工程安全形势是实行安全风险管理必要和紧迫的客观需求。

建立风险管理，对拟建和在建的城市地下工程项目，进行风险评估，继而进行风险控制十分必要。

风险管理制度应扩大到整个地下工程领域。

地下工程的特点在于地下工程具有很高的风险性，但绝大多数事故是有征兆，因此是可预防的，而且安全事故预防关键在人。

安全风险管理的费用往往被首先挤压，导致一些施工单位在利益的驱使下，冒险施工，吃风险饭，赌不会发生事故的概率。

工程安全风险管理队伍不够专业规范，管理水平参差不齐。

国内对工程安全风险管理咨询评估的从业单位和人员还没有明确的资质管理制度。

缺乏安全风险评估规定、安全评估单位资质管理办法、安全评估人员考核与管理办法等相关的法规。

目前风险管理相关技术控制规范不够全面。

因此，编制地下工程施工不同工法的技术规范，研制不同城市、不同工法的适应不同岩土工程地质、水文地质、环境条件的风险阈值数据库系统已是当务之急。

目前，风险评估等工作虽已经纳入地铁建设的工作环节中，但由于缺乏国内工程安全风险统计资料，风险概率和后果计算依据不足，得到的定量风险评估数据缺乏足够的可信度，工程实际指导性还不强。

地下建设工程安全评价（2）一、引言地下建设工程是指在地下进行的各种工程活动，包括隧道、地下室、地下管道等。

由于这些工程都是在地下进行的，因此与地上的建筑工程相比，地下建设工程存在着更大的安全风险。

地下建设工程安全评价范文地下建设工程是指在地下进行的各种工程项目的施工和建设。

地下建设工程的安全评价是指对地下建设工程的施工、设备、材料等方面进行安全性评价的研究。

由于地下环境复杂、施工难度大等特点，地下建设工程的安全评价显得尤为重要。

本文将以地下建设工程安全评价为主题，对其进行详细阐述。

一、地下建设工程的特点和安全风险地下建设工程的特点主要表现为以下几个方面：1. 地下环境复杂：地下工程施工环境复杂，包括土壤、地下水、岩层等多种因素，这些因素对工程的安全性和稳定性有着重要影响。

2. 施工难度大：相对于地上建设工程，地下建设工程具有施工难度大的特点，需要面对地下空间狭小、施工条件限制等问题，导致施工过程中存在较大的安全风险。

3. 安全风险多样化：地下建设工程中存在着多种安全风险，如坍塌、涌水、土壤松动等，这些安全风险对施工人员的生命安全和工程的建设质量都有较大威胁。

针对地下建设工程的特点和安全风险，需要进行全面、系统的安全评价，以确保工程的安全性和稳定性。

二、地下建设工程安全评价的内容地下建设工程安全评价主要包括以下几个方面的内容：1. 施工方案评价：对地下建设工程施工方案进行评价，包括施工工艺、施工顺序、施工设备等方面的安全性评估，以及对施工人员的培训和安全管理等方面的评价。

2. 地质环境评价：对地下建设工程所处地质环境进行评价，包括土壤、岩层、地下水等方面的评估，以确定地下工程的控制措施和安全风险。

3. 结构安全评价：对地下建设工程的结构安全性进行评价，包括支撑结构、围护结构、排水结构等方面的评估，以确保工程的稳定性和安全性。

4. 建设期安全评价：对地下建设工程在建设期间的安全性进行评价，包括施工过程中的安全措施、材料的选择、施工人员的培训等方面的评估，以确保施工期间的安全性。

5. 运营期安全评价：对地下建设工程在运营期间的安全性进行评价，包括设备的检测、维护和安全管理等方面的评估，以确保工程的长期稳定性。

第28页/共34页
第二十九页，共34页。
施工过程 (guòchéng)的模 （一）时空效应拟
（二）初始地应力的计算 （三）施工(shī gōng)过程的有 限元模拟
(四) 注浆模拟
第29页/共34页
第三十页，共34页。
结构(jiégòu) 的模拟
地下建筑结构的合理化模拟对结构内力有很大影响。锚喷支 护一般采用杆单元模拟，也可对锚杆加固区的围岩取用提高 的、加以考虑；支撑、钢支架及衬砌一般采用梁单元模拟。 衬砌结构也可采用四边形等参单元模拟，地下连续墙、桩一 般也采用梁单元模拟。杆单元或梁单元都可以(kěyǐ)采用弹 塑性模型、粘弹性模型以及和温度有关的本构关系。 对盾构隧道的结构设计，可以(kěyǐ)采用均质圆环模型、梁 弹簧模型等。梁弹簧模型充分反映了结构的连接和受力特性； 对梁弹簧模型，管片采用直(曲)梁单元模拟，管片之间以及 环间接头用弹簧单元模拟。
(四)收敛限制模型 收敛限制模型的计算理论也是地层结构法，其设计方法则常称为收敛限制法，或称特征线法。
第6页/共34页
第七页，共34页。
1.计算方法现状(xiànzhuàng) 和计算方法 图4-1为收敛限制法原理的示意图。图中纵坐标表示结构承受的地层压力，横坐标
表示洞周的径向位移。其值一般都以拱顶为准测读计算，曲线①为地层收敛线， 曲线②为支护特征(tèzhēng)线。两条曲线的交点的纵坐标（Pe）即为作用在支护 结构上的最终地层压力，横坐标（ue）则为衬砌变形的最终位移。因洞室开挖后 一般需隔开一段时间后才施筑衬砌，图4-3中以u0值表示洞周地层在衬砌修筑前已 经发生的初始自由变形值。
第8页/共34页
第九页，共34页。
2、荷载(hèzài) ✓设计原理结(构yu法ánlǐ)
