2018《机械制图》试题 (1)

全国2018年7月高等教育自学考试机械制图（一）试题课程代码：02183一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共6分)1.已知A点距H、V、W面的距离分别为20、20、20；B点在A点上方5，右方10，后方10，因此可知B的坐标为( )。

A.（10，30，25）B.（10，10，25）C.（30，10，25）D.（30，30，25）2.普通螺纹的牙型符号是( )。

A.BB.TrC.GD.M3.已知直齿圆柱齿轮的齿数Z＝60，模数m＝3，其分度圆直径是( )。

A.Φ180B.Φ186C.Φ174D.Φ172.5二、双项选择题(在每小题的五个备选答案中，选出两个正确的答案，并将正确答案的序号分别填在题干的括号内，多选、少选、错选均不得分。

每小题3分，共6分)1.下列配合中属于基孔制配合的是哪两组?( )A.6k 7HB.6n7GC.6h 7kD.5k6HE.6h 7G2.在下列五组视图中，正确的两组视图是( )。

三、点线面作图题（共6分）1试作出直线EF与平面ABC的交点K的两面投影，并运用重影点判别直线EF的可见性（不可见部分画虚线）。

四、截交线作图题（共8分）求作圆柱被截切后的水平及侧面投影。

2五、相贯线作图题（共8分）已知正面和水平投影，完成侧面投影。

（保留作图线）3六、已知组合体的俯视图和左视图，完成组合体的主视图（共10分）七、标注尺寸（标出尺寸线、尺寸界线和箭头，不注尺寸数值，但要注 ，R符号）（共8分）4八、表达方法（共10分）已知主视图和俯视图，将左视图画成A－A全剖视图。

九、补全沉头螺钉连接装配图中所缺的线（共8分）5十、读装配图（见本试卷第9页），并拆画零件图（本大题共两小题，其中第1小题18分，第2小题2分，共20分）节流阀工作原理：该节流阀通过旋转手轮8，由于阀杆4上螺纹M14×1的作用，使阀杆上下运动，从而控制通过阀体1的液体的流量大小。

全国2018年4月高等教育自学考试机制制图（一）试题课程代码：02183一、点线面作图题（本大题共3小题，每小题4分，共12分）1．过点P作直线PQ，使PQ与直线AB平行，并与直线CD相交。

2．求做两交叉直线AB和CD的公垂线。

13．已知平面图形ABCD的对角线AC为正平线，试完成该平面图形的水平投影。

二、换面法作图题（本大题8分）4．已知直线AB平行于直线CD且相距15毫米，试用换面法求作直线CD的正面投影c′d′。

（只作一解）2三、截交线作图题（8分）5．已知立体被平面截割后的正面投影，完成其水平投影和侧面投影。

（保留作图线）3四、相贯线作图题（8分）6．已知圆柱与半圆锥相交后的正面投影，完成其水平投影（用数字标出特殊点，至少作两个一般点，并保留作图线）。

4五、组合体作图题（10分）7．已知组合体的主视图和俯视图，画出组合体的左视图。

5六、组合体尺寸标注题（8分）8．标注两形体的定位尺寸和长圆槽的定位尺寸。

6七、表达方法作图题（10分）9．根据给定的视图，将主视图补画为半剖视图，并画出全剖视的左视图。

7八、标准件常用件作图题（6分）10．补全螺钉连接装配图中所缺的图线。

8九、计算机绘图题（本大题共3小题，其中第11小题2分，第12小题4分，第13小题4分，共10分）11．分析下列各题，在正确的答案上打勾。

（1）用Zoom命令将图形显示放大时，图形的实际尺寸发生变化吗？（是否）（2）用Hatch命令填充剖面线时，指定区域的边界一定要封闭吗？（是否）12．根据图形的变化，在横线上填写所需的命令，每处只能填写一个命令。

（命令名可以写中文或英文）13．根据下面命令执行过程的提示，在座标纸上画出相应的图形。

910…………………………………………………………精品自学考试资料推荐………………………………………………11 工作原理该部件为弹性支承.其功能是自动调节支承高度.支承柱4由于弹簧2的作用能上下浮动，调整螺钉1可调节弹簧力的大小，支承帽7能自位.故部件工作时可根据支承力的大小上下浮动和自位.十、读装配图（见本试卷10、11页）完成第14，15，16小题。

《机械制图》试卷（卷1）一、判断题（每小题2分，共20分）1、比例为1 ：5的是放大比例。

（）2、在俯、左视图中，靠近主视图的一边，表示物体的前面。

（）3、图样中的尺寸以毫米为单位时，不需标注计量单位的代号或名称。

（）4、当直线平行于投影面时，则直线的投影反映实长。

（）5、标注尺寸的起点称为尺寸基准。

（）6、一张完整的装配图应具有下列内容：一组图形、必要的尺寸、技术要求、标题栏。

（）7、表面粗糙度越高，零件的表面性能越高。

（）8、选择零件的主视图时只需考虑零件的结构形状特征。

（）9、相邻零件的接触面和配合面只用一条线表示。

（）10、在装配图中若剖切平面通过螺栓、螺母、实心轴基本轴线时，这些零件应按不剖绘制。

（）二．选择填空题（小题2分，共20分）1、物体的可见轮廓线用（）绘制。

A. 粗实线B．虚线C．细实线2、局部剖视图一般用（）分界。

A．粗实线B波浪线C．细点划线3、标注尺寸时，应尽可能使用符号和缩写词。

其符号“C”表示（）。

A、45º倒角；B、60º倒角；C、90°倒角。

4、正等测轴测图的轴间角∠XOY=∠XOZ=∠YOZ=（）。

A、120°B、90°C、45°5、用平行于圆柱轴线的平面截切圆柱，其截交线的形状是（）。

A．圆B．矩形C．椭圆6、机件上的肋板纵向剖切时（）剖面线。

A. 不画B．要画C．可画可不画7、形状公差（）的项目符号为“○”。

A、圆度；B、圆柱度；C、平面度。

8、圆锥滚子轴承30312的内径为＿＿＿＿＿。

A、30 mm；B、12mm；C、60mm。

9．在绘制齿轮时其分度圆用（）绘制。

A．粗实线B．细实线C．细点画线10．标准螺纹是（）都符合国家标准的螺纹。

A．牙型、旋向、螺距B．牙型、直径、螺距C．直径、头数、螺距三．选择题（小题3分，共9分）1、打钩选择正确的左视图a( )b( )c( )d( )2、打钩选择正确的断面图3、打钩选择正确的剖视图四、作图题（共26分）2、补画剖视图中缺漏的线条（6分）五、识读端盖零件图并回答问题（24分）1．读标题栏：零件名称为端盖、材料＿＿＿＿、比例＿＿＿＿。

2018电大《机械制图》题库题库一一、单项选择题（每题3分，共30分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 11.AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’B. ab、cdC. a”b”、c”d”D. AB、CD2.AB、CD直线的水平投影应标记为（ B ）。

A. a’b’、c’d’B. ab、cdC. a”b”、c”d”D. AB、CD3.AB、CD直线的侧面投影应标记为（ C ）。

A. a’b’、c’d’B. ab、cdC. a”b”、c”d”D. AB、CD4.P、Q平面的正面投影应标记为（ A ）。

A. p’、q’B. p、qC. p”、q”D. P、Q5.P、Q平面的水平投影应标记为（ B ）。

A. p’、q’B. p、qC. p”、q”D. P、Q6.P、Q平面的侧面投影应标记为（ C ）。

A. p’、q’B. p、qC. p”、q”D. P、Q7.直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线B. 正平线C. 水平线D. 侧平线8.直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）A.一般位置直线或倾斜线B. 侧垂线C. 正平线D. 水平线9.平面P在（ B ）面上的投影反映实形，因此称之为水平面。

A. 正投影B. 水平投影C. 侧投影D. 一般位置10.平面Q的水平投影投影具有积聚性，因此称之为（ A ）A. 铅垂面B. 正垂面C. 侧垂面D. 一般位置平面二、判断题（每题2分，共20分）根据图2所示切割体的水平投影和侧面投影，判断(1)~(8)问题的正确与否，根据图3，判断(9)~(10)问题的正确与否。

（1）其基本体是半个球体。

（√）（2）半球体的底面是水平面。

（√）（3）有两个平面来切割球体，一个是切割平面是正平面，另一个是水平面。

（√）（4）有两个平面来切割球体，一个是切割平面是水平面，另一个是侧平面。

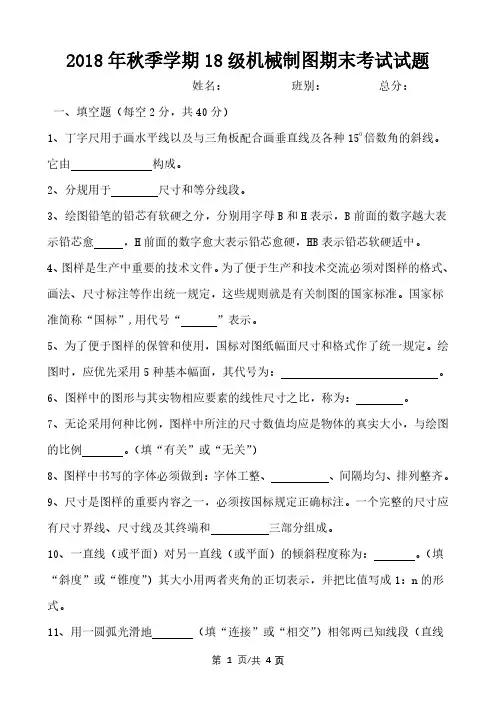

2018年秋季学期18级机械制图期末考试试题姓名：班别：总分：一、填空题（每空2分，共40分）1、丁字尺用于画水平线以及与三角板配合画垂直线及各种150倍数角的斜线。

它由构成。

2、分规用于尺寸和等分线段。

3、绘图铅笔的铅芯有软硬之分，分别用字母B和H表示，B前面的数字越大表示铅芯愈，H前面的数字愈大表示铅芯愈硬，HB表示铅芯软硬适中。

4、图样是生产中重要的技术文件。

为了便于生产和技术交流必须对图样的格式、画法、尺寸标注等作出统一规定，这些规则就是有关制图的国家标准。

国家标准简称“国标”,用代号“”表示。

5、为了便于图样的保管和使用，国标对图纸幅面尺寸和格式作了统一规定。

绘图时，应优先采用5种基本幅面，其代号为：。

6、图样中的图形与其实物相应要素的线性尺寸之比，称为：。

7、无论采用何种比例，图样中所注的尺寸数值均应是物体的真实大小，与绘图的比例。

（填“有关”或“无关”）8、图样中书写的字体必须做到：字体工整、、间隔均匀、排列整齐。

9、尺寸是图样的重要内容之一，必须按国标规定正确标注。

一个完整的尺寸应有尺寸界线、尺寸线及其终端和三部分组成。

10、一直线（或平面）对另一直线（或平面）的倾斜程度称为：。

（填“斜度”或“锥度”）其大小用两者夹角的正切表示，并把比值写成1：n的形式。

11、用一圆弧光滑地（填“连接”或“相交”）相邻两已知线段（直线或圆弧）的作图方法，称为圆弧连接。

12、尺寸按其在图形中所起的作用，可分为两类：定位尺寸和尺寸。

13、标注定位尺寸时，不要考虑尺寸基准。

标注定位尺寸的起点称为：。

14、国标规定，以目测估计图形与实物的比例，按一定画法要求徒手（或部分使用仪器）绘制图，称为。

（填“草图”或“手绘”）15、投射线通过物体，向选定的面投射，并在该面上得到图形的方法，称为投影法。

投影法分为两类：中心投影法和，它们的投射线相互平行。

16、投射线垂直于投影面的平行投影法称为正投影法。

它有三个特性：真实性、积聚性和。

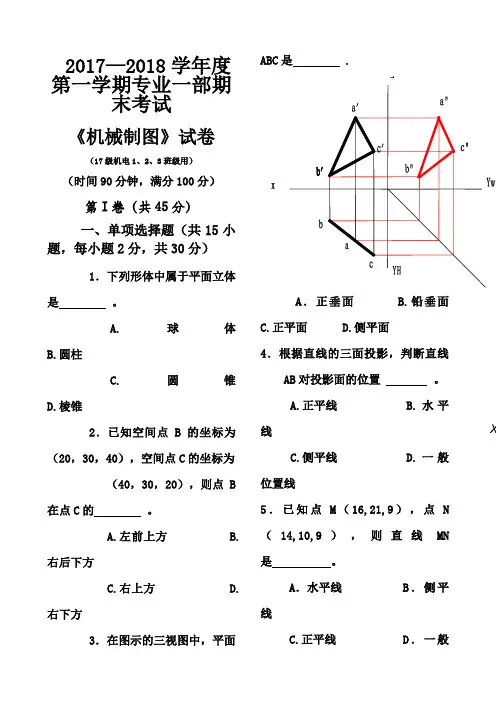

2017—2018学年度第一学期专业一部期末考试《机械制图》试卷（17级机电1、2、3班级用）（时间90分钟，满分100分）第Ⅰ卷（共45分）一、单项选择题（共15小题，每小题2分，共30分）1．下列形体中属于平面立体是。

A.球体B.圆柱C.圆锥D.棱锥2．已知空间点B的坐标为（20，30，40），空间点C的坐标为（40，30，20），则点B 在点C的。

A.左前上方B.右后下方C.右上方D.右下方3．在图示的三视图中，平面ABC是 .A．正垂面 B.铅垂面C.正平面 D.侧平面4．根据直线的三面投影，判断直线AB对投影面的位置。

A.正平线B.水平线C.侧平线D.一般位置线5．已知点M（16,21,9），点N （14,10,9），则直线MN 是。

A．水平线B．侧平线C.正平线D．一般位置线6．下列哪一个平面在V面内反映实形。

A．正垂面 B．正平面C．铅垂面 D．一般位置平面7．已知立体的主、俯视图，正确的左视图是。

8．如右图所示判断六棱柱上AB、BC、CD线段与投影面的相对位置关系正确的是。

A.AB是正平线，BC是水平线，CD是铅垂线B.AB是水平线，BC是侧垂线，CD是铅垂线C.AB是正平线，BC是水平线，CD是水平线D.AB是水平线，BC是侧垂线，CD是水平线9．选择正确的圆锥左视图，如下图所示。

10．三视图是采用（）得到的。

A、中心投影法B、正投影法C、斜投影法D、以上都不对11．下列哪一组直线能在V面内反映实长。

A．正垂线和侧平线B．水平线和侧平线C. 侧垂线和铅垂线D．水平线和正垂线12．正等轴测图的轴间角是。

A、900B、1200C、1500D、135013．如右图所示判断六棱柱上AB、BC、CD线段与投影面的相对位置关系A B C D正确的是 。

A.AB 是正平线，BC 是水平线，CD 是铅垂线B.AB 是水平线，BC 是侧垂线，CD 是铅垂线C.AB 是正平线，BC 是水平线，CD 是水平线D.AB 是水平线，BC 是侧垂线，CD 是水平线14、在斜二等轴测图中，取一个轴的轴向伸缩系数为0.5时，另两个轴向伸缩系数为 。

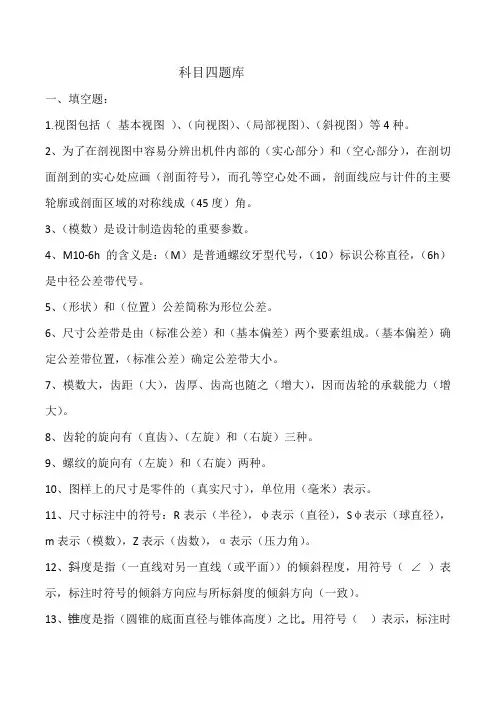

科目四题库一、填空题：1.视图包括（基本视图）、（向视图）、（局部视图）、（斜视图）等4种。

2、为了在剖视图中容易分辨出机件内部的（实心部分）和（空心部分），在剖切面剖到的实心处应画（剖面符号），而孔等空心处不画，剖面线应与计件的主要轮廓或剖面区域的对称线成（45度）角。

3、（模数）是设计制造齿轮的重要参数。

4、M10-6h的含义是：（M）是普通螺纹牙型代号，（10）标识公称直径，（6h）是中径公差带代号。

5、（形状）和（位置）公差简称为形位公差。

6、尺寸公差带是由（标准公差）和（基本偏差）两个要素组成。

（基本偏差）确定公差带位置，（标准公差）确定公差带大小。

7、模数大，齿距（大），齿厚、齿高也随之（增大），因而齿轮的承载能力（增大）。

8、齿轮的旋向有（直齿）、（左旋）和（右旋）三种。

9、螺纹的旋向有（左旋）和（右旋）两种。

10、图样上的尺寸是零件的（真实尺寸），单位用（毫米）表示。

11、尺寸标注中的符号：R表示（半径），φ表示（直径），Sφ表示（球直径），m表示（模数），Z表示（齿数），α表示（压力角）。

12、斜度是指（一直线对另一直线（或平面））的倾斜程度，用符号（∠）表示，标注时符号的倾斜方向应与所标斜度的倾斜方向（一致）。

13、锥度是指（圆锥的底面直径与锥体高度）之比。

用符号（）表示，标注时符号的倾斜方向应与所标斜度的倾斜方向（一致）。

14、一螺纹的标注为M24×1.5，表示该螺纹是（细牙）螺纹，其大径为（24mm），螺距为（1.5mm），旋向为（右旋）。

15、对于一定的基本尺寸，公差等级愈高，标准公差值愈（小），尺寸的精确程度愈（高）。

16、齿轮精度等级6 GB10095-2001中6表示的意思是（齿轮精度等级6级），GB表示的意思是（国标）。

17、我公司现用滚齿刀一般采用（M35）材料并进行涂层，颜色为（黑色）。

18、我公司现用滚齿刀按后续加工方式分为（标准滚刀）、（剃前滚刀）、（磨前滚刀）三种。

2018学年第一学期中职《机械制图》期末试卷及答案姓名：班级：学号：得分：一、填空题（40×0.5=20分）1、机械制图中常用的8种图线有__________、__________、__________、__________、__________、__________、__________、__________。

2、在机械图样中，可见轮廓线应画_________线，不可见轮廓线画_________线，尺寸线和尺寸界限应画________线。

3、图纸的比例分为_________比例、__________比例和_________比例3类。

4、尺寸的三要素_______、_________、_________。

5、平行投影法分为_________、____________；正投影法的投射线_________投影面。

6、三视图分为_____________、____________、______________。

三视图的投影规律简称__________________ 、__________________、___________________。

7、直线的投影分为_____________、_____________、_____________。

平面的投影分为_____________、_____________、____________。

8、常见的几何体有___________ 、_____________。

9、\二、判断题（10×1=10分）1、一般位置直线在三个投影面上的投影都小于实长｡( )2、选择视图时，一般应先确定俯视图的位置。

（）3、画回转体的三视图必须先画出其轴线。

（）4、侧垂线的正面投影和侧面投影均反映实长。

（）5、在尺寸标注中，凡是圆弧必须加注符号R。

（）6、当点的X、Z坐标为零时，点在W投影面上。

（）7、物体上相互平行的线段，在轴测图上仍然平行。

（）8、当截平面与圆柱倾斜时，得到的截交线是椭圆。

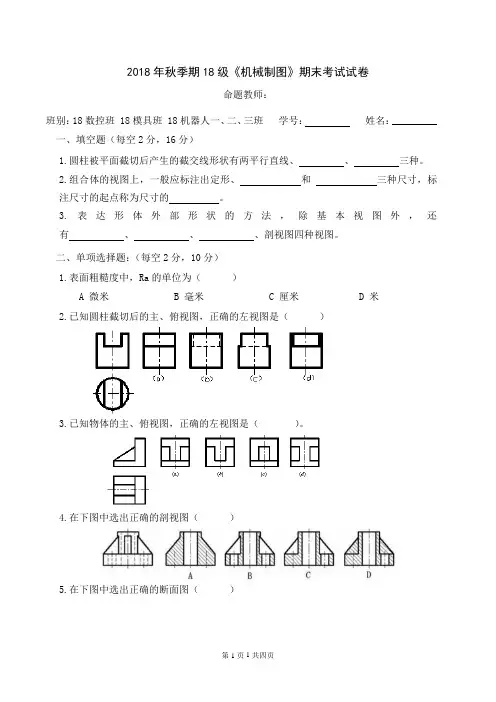

2018年秋季期18级《机械制图》期末考试试卷
命题教师：
班别：18数控班 18模具班 18机器人一、二、三班学号：姓名：_________
一、填空题（每空2分，16分）
1.圆柱被平面截切后产生的截交线形状有两平行直线、、三种。

2.组合体的视图上，一般应标注出定形、和三种尺寸，标
注尺寸的起点称为尺寸的。

3.表达形体外部形状的方法，除基本视图外，还
有、、、剖视图四种视图。

二、单项选择题：（每空2分，10分）
1.表面粗糙度中，Ra的单位为（）
A 微米
B 毫米
C 厘米
D 米
2.已知圆柱截切后的主、俯视图，正确的左视图是（）
3.已知物体的主、俯视图，正确的左视图是（）。

4.在下图中选出正确的剖视图（）
5.在下图中选出正确的断面图（）
三、根据三视图画出正等轴侧图，尺寸在图上量取。

（16分）
四、根据轴侧图，补画三视图中所缺的线条。

（10分）
1.根据主、俯视图，补画左视图（5分）
2.补画三视图中所缺的线条（5分）
五、用两个相交的剖切面，将主视图画成全剖视图。

（10分）
六、画出两个移出断面图。

（10分）
七、看懂零件图，并回答下面问题。

（每空2分，共28分）
1.导套零件的材料为，画图比例为，主视图采用的是剖视图。

2.的基本尺寸为，最大极限尺寸是，最小极限尺寸是，公差是。

3.导套表面粗糙度要求最高的表面是，代号为。

4.越程槽3×0.5表示槽宽，槽深，槽的定位尺寸为。

5.直径为∅38圆柱长为，其表面粗糙度的代号为。

df=m(z-2.5)=4x17.5=70
d=mz=4x20=80
134、求作点A、B、C的第三面投影，并判断各点的空间位置。
答案
135、作出基本体的第三面投影及其表面上点A、B、C的另两面投影。
答案
136、根据两视图，选择正确的第三视图，并在括号内打“√”
答案：1、2、3、1
137、补画第三视图
答案
答案
205将俯视图重新绘制成局部视图，并补画A向斜视图
答案
206画出A向局部视图和B向斜视图
答案
207补画主视图上的漏线
答案
208补画主视图上的漏线
答案
209补画主视图上的漏线
答案
210补画主视图上的漏线
答案
211补画主视图上的漏线
答案
212补画主视图上的漏线
答案
213在指定位置将主视图画成全剖视图，并画出A、B局部试图
138、将主视图画成全剖视图，并正确标注
答案
139、将主视图画成全剖视图，并正确标注
答案
140、在指定位置作移出断面，并正确标注
答案
141、析图中错误，在其下方画出正确的视图，并对螺纹进行标注。
粗牙普通螺纹，大径20，螺距2.5，右旋，公差带代号7h。
答案
142、的内接正五边形，保留作图痕迹
答案
143、圆弧连接，外切连接，半径R已知。保留作图痕迹。
答案
176标注齿轮的尺寸（1:1从图中量取尺寸）
答案
177改正粗糙度标注中的错误，将正确的结果标注在（b）中；（2）φ25孔的基本偏差代号是什么？（3）加工后实测尺寸为φ24.98，问是否合格？
答案（1）正确的粗糙度标注如图所示；
（2）H；（3）不合格

答案：
一、填空
1、 一组图形、完整的尺寸、技术要求 、标题栏
2、 内圈 外圈 滚动体 保持架
3、 螺旋弹簧 涡卷弹簧 板弹簧
4、 普通平键 半圆键 钩头楔键
5、 直齿圆柱齿轮 直齿圆锥齿轮 人字齿轮
6、 向心轴承 推力轴承 向心推力轴承
二、判断题
1、×
2、√
3、×
4、×
5、√
三、选择
1、A
2、C
3、B
4、C
5、B
四、简答
1、齿顶圆直径、齿根圆直径、分度圆直径、齿顶高、齿根高、全齿高（齿高）、齿距、齿槽宽、齿厚、模数、齿数、中心距
2、双线梯形螺纹，公称直径40mm 导程14 mm 螺距7 mm 左旋 中径公差带代号7e 中等旋合长度。

3、55°非螺纹密封管螺纹 外螺纹 尺寸代号121 公差等级A 级 右
旋 中等旋合长度
4、30mm 圆锥滚子轴承
五、作图题
4、da=m(z+2)=2.5×（33+2）=87.5mm
d=mz= 82.5
df=m(z-2.5)=2.5×（33-2.5）=76.25mm
六、1、主、左视图完整的尺寸表面粗糙度和同轴度标题栏
2、衬套、ZCuSn6Ph6Zn3 1:1
3、两个相交全剖视局部
4、14mm 30°Φ4mm
5、Φ24 mm 24.072 mm
+0.020 mm 0.052mm 3.2um
6、Φ35圆柱轴线相对于基准轴线B的同轴度公差值为Φ0.04mm。

《机械制图》科目2018年下学期试卷答案一、填空(每空1分，共40分)1、机械制图是研究如何应用（）原理，掌握（）和阅读（）的方法。

2、一个完整的尺寸标注，由（）、（）和（）三个基本要素组成。

3、正投影法的三等规律是（）、（）、（）。

4、空间一点A的坐标，均大于空间一点B的坐标，则B点在A点的（）方、（）方、（）方。

5、根据直线在三投影面体系中位置可分为投影面的（）、投影面的（）、投影面的（）。

6、平行于一个投影面，而同时垂直另外两个投影面的平面称为投影面的（）。

7、正投影法的投影特性是（）、（）、（）。

8、绘画时，可见轮廓线用（）绘制，尺寸线和尺寸界线用（）绘制，对称中心线用（）绘制。

9、物体有长、宽、高三个方向的大小，主视图反映物体的（）和（），俯视图反映物体的（）和（），左视图反映物体的（）和（）。

10、点到W面的距离为（）坐标，点到V面的距离为（）坐标，点到H面的距离为（）坐标。

11、绘图时，图纸的基本幅面代号有（）、（）、（）、（）、（）五种，其中A4的幅面尺寸为（）。

12、平面对于一个投影面的相对位置有三种：（）、（）（）。

二、判断题（20分）1、图样中书写汉字的字体，应为长仿宋体。

（）2、国家制图标准规定，可见的轮廓线用虚线绘制。

（）3、正平面的正面投影积聚为直线。

（）4、国家制图标准规定，图纸的大小可以随意确定。

（）5、水平面的正面投影与X轴平行，水平投影反映线段的真实长度（）6、正等轴测图的轴间角可以任意确定。

（）7、正平面的正面投影积聚为直线。

（）8、正等轴测图与斜二测图的轴间角完全相同。

（）9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。

（）10、水平面的水平的投影积聚为直线。

（）三、已知a=30 b=20 用四心圆法画椭圆（20分）装订线第1页四、根据给出的三视图绘制轴测图（20分）第2页1.框架梁箍筋加密区的长度是多少？答：一级抗震等级KL、WKL为2倍梁高，二~四级抗震等级KL、WKL为1.5倍梁高。

完成组合体的左视图。虚线不可省略。
七、组合体尺寸标注题（本大题8分）
10．标注组合体中所有的定位尺寸及形体Ⅱ上的所有定形尺寸。
（勿标尺寸数字）
八、表达方法作图题（本大题10分）
11．根据给定的视图，将主视图补画为半剖视图，在指定位置画出全剖视的左视图。
九、标准件和常用件作图题（本大题6分）
12．用螺钉将件1与件2连接起来，试补全主、俯两视图中所缺的图线。
A．空间曲线B．椭圆
C．直线段D．圆
3．已知主、俯两视图，其正确的左视图是（ ）
二、双项选择题（本大题共2小题，每小题3分，共6分）
在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。
4．在下列的五组视图中，其正确的两组视图是（ ）
5．在下列的五组视图中，其正确的两组视图是（ ）
十、计算机绘图题（本大题共3小题，其中第13小题2分，第14、15小题各4分，共10分）
13．分析下列各题，在正确的答案上打勾。
（1）要把画好的图形放大一倍，应该选择Zoom命令还是Scale命令？
Zoom Scale
（2）为相交的二直线或二维多义线倒圆角，应该使用Chamfer还是Fillet命令？
Chamfer Fபைடு நூலகம்llet
14．根据图形的变化，在横线上填写所需要的命令，每处横线只能填写一个命令。
（命令名可以写中文或英文）
15．根据下面命令执行过程的提示，在座标纸上画出相应的图形。
十一、读装配题（见本卷11、12页）并拆画零件图
（本大题共3小题，其中第16小题15分，第17小题2分，第18小题3分，共20分）
要求：
16．用适当的表达方法，按2︰1拆画出导杆（2号零件）的零件视图。

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 组合体视图绘制的步骤( )A: 形体分析，选择主视图，画图，确定比例，选择图幅B: 形体分析，选择主视图，确定比例，选择图幅，画图C: 形体分析，画图，选择主视图，确定比例，选择图幅正确答案：(单选题) 2: 尺寸界线用什么线绘制( )A: 点划线B: 粗实线C: 细实线正确答案：(单选题) 3: 有轴向运动，应适当增大( )A: J过盈B: 间隙C: 过渡正确答案：(单选题) 4: 第一角和第三角画法的主要区别不包含( )A: 各视图的配置位置不同B: 里后外前C: 里前外后正确答案：(单选题) 5: 左旋弹簧( )A: 注不注均可B: 不用注出C: 注出左字正确答案：(单选题) 6: 普通螺纹的牙型符号是( )A: BB: TrC: M正确答案：(单选题) 7: 下列哪个不是尺寸基准( )A: 制造基准B: 设计基准C: 工艺基准正确答案：(单选题) 8: ф30H8/f7的含义是：基本尺寸为ф30的( )A: 基孔制间隙配合B: 基轴制间隙配合C: 基孔制过盈配合正确答案：(单选题) 9: 垂直于V面的直线，称其为( )A: 铅垂线B: 侧垂线------------------------------------------------------------------------------------------------------------------------------ C: 正垂线正确答案：(单选题) 10: 正轴测图中两个轴向伸缩系数相等时，称为( )A: 正等轴测图B: 正二轴测图C: 正三轴测图正确答案：(多选题) 1: 根据零件结构形状的特点和用途，大致可分为( )A: 轴套类B: 轮盘类C: 叉架类D: 箱体类E: 板架类正确答案：(多选题) 2: 截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )A: 两直线B: 椭圆C: 圆D: 双曲线E: 抛物线正确答案：(多选题) 3: 下列哪些属于优先比例( )A: 1：2B: 5：1C: 1：10D: 3：1E: 1：50正确答案：(多选题) 4: 投影法可分为( )A: 平行投影法B: 中心投影法C: 正投影法D: 点投影法E: 斜投影法正确答案：(多选题) 5: 特征建模顺序为( )A: 基础特征B: 主要特征C: 规律排列的特征D: 对称的特征E: 次要的特征正确答案：(判断题) 1: 标注粗糙度的参数时优先选用轮廓算术平均偏差( )------------------------------------------------------------------------------------------------------------------------------ A: 错误B: 正确正确答案：(判断题) 2: A1幅面的图框尺寸５９４＊８１４( )A: 错误B: 正确正确答案：(判断题) 3: 读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状( )A: 错误B: 正确正确答案：(判断题) 4: 齿轮模数m=2p/3.14 ( )A: 错误B: 正确正确答案：(判断题) 5: 肋，键槽，凹坑常用断面图来表达( )A: 错误B: 正确正确答案：(判断题) 6: 圆锥面的各面投影都没有积聚性( )A: 错误B: 正确正确答案：(判断题) 7: 实际尺寸减其基本尺寸所得的代数差是公差( )A: 错误B: 正确正确答案：(判断题) 8: 在画外螺纹时，一般将小径画成大径的0.85倍( )A: 错误B: 正确正确答案：(判断题) 9: 一般用细点划线表示需进行表面热处理的机件表面( )A: 错误B: 正确正确答案：(判断题) 10: 零件的功能结构主要指包容、支承、联接、传动、定位、密封( )A: 错误B: 正确正确答案：(单选题) 1: 组合体视图绘制的步骤( )A: 形体分析，选择主视图，画图，确定比例，选择图幅B: 形体分析，选择主视图，确定比例，选择图幅，画图------------------------------------------------------------------------------------------------------------------------------ C: 形体分析，画图，选择主视图，确定比例，选择图幅正确答案：(单选题) 2: 尺寸界线用什么线绘制( )A: 点划线B: 粗实线C: 细实线正确答案：(单选题) 3: 有轴向运动，应适当增大( )A: J过盈B: 间隙C: 过渡正确答案：(单选题) 4: 第一角和第三角画法的主要区别不包含( )A: 各视图的配置位置不同B: 里后外前C: 里前外后正确答案：(单选题) 5: 左旋弹簧( )A: 注不注均可B: 不用注出C: 注出左字正确答案：(单选题) 6: 普通螺纹的牙型符号是( )A: BB: TrC: M正确答案：(单选题) 7: 下列哪个不是尺寸基准( )A: 制造基准B: 设计基准C: 工艺基准正确答案：(单选题) 8: ф30H8/f7的含义是：基本尺寸为ф30的( )A: 基孔制间隙配合B: 基轴制间隙配合C: 基孔制过盈配合正确答案：(单选题) 9: 垂直于V面的直线，称其为( )A: 铅垂线B: 侧垂线C: 正垂线正确答案：(单选题) 10: 正轴测图中两个轴向伸缩系数相等时，称为( )------------------------------------------------------------------------------------------------------------------------------ A: 正等轴测图B: 正二轴测图C: 正三轴测图正确答案：(多选题) 1: 根据零件结构形状的特点和用途，大致可分为( )A: 轴套类B: 轮盘类C: 叉架类D: 箱体类E: 板架类正确答案：(多选题) 2: 截平面和圆锥体轴线的相对位置不同，会产生的截交线有( )A: 两直线B: 椭圆C: 圆D: 双曲线E: 抛物线正确答案：(多选题) 3: 下列哪些属于优先比例( )A: 1：2B: 5：1C: 1：10D: 3：1E: 1：50正确答案：(多选题) 4: 投影法可分为( )A: 平行投影法B: 中心投影法C: 正投影法D: 点投影法E: 斜投影法正确答案：(多选题) 5: 特征建模顺序为( )A: 基础特征B: 主要特征C: 规律排列的特征D: 对称的特征E: 次要的特征正确答案：(判断题) 1: 标注粗糙度的参数时优先选用轮廓算术平均偏差( )A: 错误B: 正确正确答案：------------------------------------------------------------------------------------------------------------------------------ (判断题) 2: A1幅面的图框尺寸５９４＊８１４( )A: 错误B: 正确正确答案：(判断题) 3: 读零件图的方法和步骤概括了解零件的名称、材料、数量、作用及它们之间的装配关系，了解技术要求，分析尺寸，分析视图，想象形状( )A: 错误B: 正确正确答案：(判断题) 4: 齿轮模数m=2p/3.14 ( )A: 错误B: 正确正确答案：(判断题) 5: 肋，键槽，凹坑常用断面图来表达( )A: 错误B: 正确正确答案：(判断题) 6: 圆锥面的各面投影都没有积聚性( )A: 错误B: 正确正确答案：(判断题) 7: 实际尺寸减其基本尺寸所得的代数差是公差( )A: 错误B: 正确正确答案：(判断题) 8: 在画外螺纹时，一般将小径画成大径的0.85倍( )A: 错误B: 正确正确答案：(判断题) 9: 一般用细点划线表示需进行表面热处理的机件表面( )A: 错误B: 正确正确答案：(判断题) 10: 零件的功能结构主要指包容、支承、联接、传动、定位、密封( )A: 错误B: 正确正确答案：。

2017——2018学年第二学期《机械制图》考试试题注意事项：１．请首先按要求在试卷的标封处填写您的姓名、专业、学号。

２．在试题后答题，写在其它处无效。

一.单项选择题（每小题4分，共40分）1、不可见轮廓线采用（）来绘制。

A．粗实线B．虚线 C.细实线 D 点画线2、下列投影法中不属于平行投影法的是（）A、中心投影法B、正投影法C、斜投影法3、当一条直线垂直于投影面时，在该投影面上反映（）A、真实性B、类似性C、积聚性4、在三视图中，主视图反映物体的（）6、绘制物体轴线及对称中心线，所用的图线名称是（）A．细实线 B．虚线 C．细点划线 D．双点划线7、在机械制图中，通常采用那种单位（）A. cmB. mmC. m8、H面与W面相交的轴为（）A. X轴B. Y轴C. Z轴9、与H面垂直，并平行于V面和W面的直线称为（）A．正垂线 B．铅垂线 C．侧垂线 D．水平线10、根据主视图和俯视图，选择正确的左视图( )二、画图(每题15分,共60分)1 、以AB为底边作正三角形。

专业＿＿＿＿＿＿＿姓名＿＿＿＿＿＿＿＿学号＿＿＿＿＿＿……………………………………密……………………………封………………………………………..2、根据轴测图，补画三视图中漏画的图线，并填空回答问题。

主俯视图长----------------主左视图高----------------俯左视图宽-----------------3、根据轴测图完成立体的三视图4、根据给定条件画全三视图：正六棱柱(长30mm)。

武邑县职教中心2018-2019学年第一学期《机械制图》月考试题（2018.9.25）注：选择题涂卡，其余题目答在试卷上。

卡中科目涂理综。

一、选择题（100分）1.相贯线一般为封闭的空间曲线，有时则为（）。

A.正垂线B.平面曲线C.水平线D.铅垂线2.截平面倾斜于圆柱轴线时，截交线的投影( )。

A.可能是三条直线B.可能是一个圆，两条直线C.可能是一直线，两椭圆D.可能是一直线，两个圆3.两形体以( )的方式相互接触称为相接。

A.曲面B.平面C.相交D.相切4.截平面平行于圆锥的任一素线时，截交线的形状为( )。

A.圆B.双曲线C.抛物线D.椭圆5.以下说法错误的是( )。

A.由两个或两个以上的基本几何体构成的物体称为组合体B.两形体的表面彼此相交称为相切C.用一截平面截切球的任何部位，所形成的截交线都是圆D.叠加类组合体分为相接、相切、相贯三种6.以下说法错误的是( )。

A.由平面截切几何体所形成的表面交线称为截交线B.截交线是截平面和几何体表面的共有线C.截平面垂直于圆柱轴线，截交线的投影为圆D.截平面垂直于圆柱轴线，截交线的形状为圆7.以下说法正确的是( )。

A.相贯线不是两个互相贯穿形体的共有线B.相贯线也是机器零件的一种表面交线C.相贯线一定是闭合的空间曲线D.当两个回转体具有公共轴线时，相贯线为一直线8.当物体上的接合面不平齐时，两者中间( )。

A.没有线B.应该有线隔开C.画一虚线D.怎么都行9.以下关于绘画组合体底图时先后顺序错误的是( )。

A.先画主要部分，后画次要部分B.先画看见的部分，后画看不见的部分C.先画看不见的部分，后画看见的部分D.先画主视图，再画俯视图和左视图10.以下不属于看组合体视图形体分析法方法步骤的是( )。

A.确定基准，分析尺寸B.认识视图，抓住特征C.分析投影，联想形体D.综合起来，想象整体11.根据下图选择正确的轴测图( )。

12.根据下图选择正确的轴测图( )。

全国2018年7月高等教育自学考试机械制图（一）试题课程代码：02183一、点、线、面作图题（本大题共4小题，其中第1小题4分、第2小题4分、第3小题4分、第4小题8分，共20分）1．求作与V面相距为20mm的正平线，并与二已知直线AB、CD分别相交于EF。

2．过点M作水平线MN，使平行于三角形ABC。

3．完成平面图形的水平投影。

4．用换面法补全以AB为底边的等腰三角形ABC的水平投影。

二、截交线作图题（8分）5．完成同轴回转体开槽后的水平投影，画出侧面投影。

三、相贯线作图题（8分）6．完成两立体相贯后相贯线的正面投影。

（用字母标出特殊点，至少作出两个一般点，并保留作图线。

）四、组合体读图作图题（10分）7．已知组合体的主、俯视图，画出左视图（虚线不能省略）。

五、标注尺寸题（10分）8．根据主、俯视图标注其尺寸。

（尺寸数字按1∶1在图中量取并取整）六、标准件常用件作图题（8分）9．分析螺钉连接画法中的错误，在下方指定位置补画出正确的连接图。

七、表达方法作图题（10分）10．根据机件的主、俯视图，在中间指定位置将主视图改画为全剖视图。

八、计算机绘图题（本大题共4小题，其中第11小题4分，第12小题2分，第13小题2分，第14小题2…………………………………………………………精品自学考试资料推荐………………………………………………分，共10分）11．画出如下操作在屏幕上产生的图形。

命令：_line 指定第一点：10，10回车指定下一点或[放弃（U）]：40，10回车指定下一点或[放弃（U）]：40，70回车指定下一点或[放弃（U）]：@30<180回车指定下一点或[放弃（U）]：回车命令：_arc 指定圆弧的起点或[圆心（C）]：10，10回车指定圆弧的第二个点或[圆心（C）/端点（E）]：c回车指定圆弧的圆心：@30<90 回车指定圆弧的端点或[角度（A）/弦长（L）]：a 回车指定包含角：180 回车12．用画圆（circle）命令画与三条直线相切的圆（如图1所示），应使用画圆命令的哪个选项和什么对象捕捉方式？（画圆命令的部分提示为：命令：circle指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：）答：选项：_________________________捕捉方式：_______________________________ 13．用圆命令的圆心、半径方式画以直线L1的端点为圆心并与L2相切的圆（如图2所示），应使用什么对象捕捉方式？答：捕捉方式：________________________________________________________________ 14．用了两个编辑命令分别只操作了一次就使图3所示的矩形成为图4所示的图形，问所用的两个编辑命令是什么命令？答：_______________________ ____________________…………………………………………………………精品自学考试资料推荐………………………………………………九、读装配图（见本卷11、12页）并拆画零件图（本大题共3小题，其中第15小题9分，第16小题3分，第17小题4分，共16分。
