2．焊剂焊剂按碱度可分为碱性焊剂、酸性焊剂和中性焊剂；按焊剂化学性质分类可分为：氧化性焊剂（含大量SiO2、MnO或FeO的焊剂）、弱氧化性焊剂和惰性焊剂（含Al2O3、CaO、MgO、CaF2等基本上不含SiO2、MnO、FeO等）。

常见焊剂用途及配用焊丝3．影响焊缝形状尺寸的变量3.1 焊接工艺参数3.1.1 焊接电流其他条件不变时，正常焊接条件下，焊缝熔深H几乎与焊接电流I成正比： H=Km×IKm为比例系数，随电流种类、极性、焊丝直径及焊剂化学成分而异。

3.1.2 电弧电压电弧电压和电弧长度成正比，在其他条件不变的情况下，随着电弧电压增高，焊缝熔宽显著增加而熔深和余高将略有减小。

3.1.3 焊接速度焊接速度对熔深和熔宽均有显著影响，在焊接速度较小（如单丝埋弧焊速度小于670mm/min）时，随着焊接速度的增加，弧柱倾斜，有利于熔池金属向后流动，而熔深略有增加。

但焊接速度达到一定数值后，由于线能量减小影响，熔深和熔宽都明显减小。

3.2 焊接工艺因素焊丝倾角和工件角度对焊缝成形均有较大的影响。

焊丝的倾斜方向分为前倾和后倾两种，倾斜的方向和大小不同，电弧对熔池的力和热的作用就不同，从而对焊缝成形的影响各异。

焊丝在一定角度后倾时，电弧力后排熔池金属的作用减弱，熔池底部金属增厚，故熔深减小。

而电弧对前方母材的预热作用加强，故熔宽增大。

工件倾斜焊接有上坡焊和下坡焊两种，他们对焊缝成形的影响明显不同，上坡焊时，容易出现焊缝余高过大，两侧出现咬边，成形恶化等。

实际工作中应尽量避免采用上坡焊。

下坡焊与上坡焊相反，在倾角小于6°～8°时，焊缝的熔深和余高均有减小，熔宽略有增加，焊缝成形得到改善。

但焊角太大时，会产生未焊透、焊瘤等缺陷。

3.3 结构因素（1）坡口形状在其他条件相同时，增加坡口的宽度和深度，则焊缝熔深略有增加，熔宽略有减小，余高和熔合比显著减小。

（2）间隙在对接焊缝中，改变间隙大小也可能作为调整焊缝余高和熔合比的一种手段。

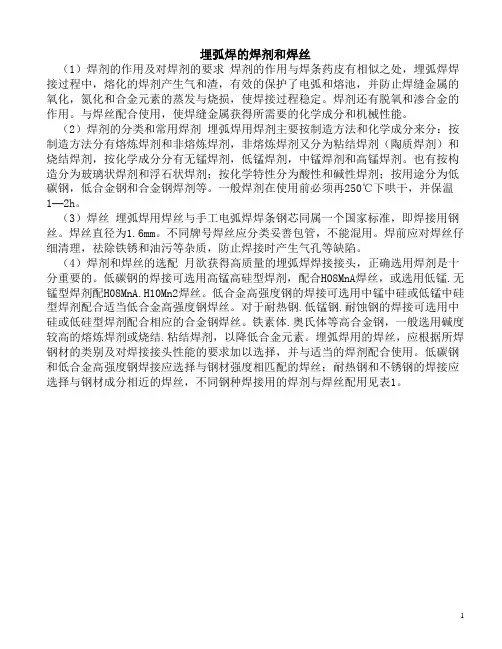

埋弧焊的焊剂和焊丝（1）焊剂的作用及对焊剂的要求焊剂的作用与焊条药皮有相似之处，埋弧焊焊接过程中，熔化的焊剂产生气和渣，有效的保护了电弧和熔池，并防止焊缝金属的氧化，氮化和合金元素的蒸发与烧损，使焊接过程稳定。

焊剂还有脱氧和渗合金的作用。

与焊丝配合使用，使焊缝金属获得所需要的化学成分和机械性能。

（2）焊剂的分类和常用焊剂埋弧焊用焊剂主要按制造方法和化学成分来分：按制造方法分有熔炼焊剂和非熔炼焊剂，非熔炼焊剂又分为粘结焊剂（陶质焊剂）和烧结焊剂，按化学成分分有无锰焊剂，低锰焊剂，中锰焊剂和高锰焊剂。

也有按构造分为玻璃状焊剂和浮石状焊剂；按化学特性分为酸性和碱性焊剂；按用途分为低碳钢，低合金钢和合金钢焊剂等。

一般焊剂在使用前必须再250℃下哄干，并保温1—2h。

（3）焊丝埋弧焊用焊丝与手工电弧焊焊条钢芯同属一个国家标准，即焊接用钢丝。

焊丝直径为1.6mm。

不同牌号焊丝应分类妥善包管，不能混用。

焊前应对焊丝仔细清理，祛除铁锈和油污等杂质，防止焊接时产生气孔等缺陷。

（4）焊剂和焊丝的选配月欲获得高质量的埋弧焊焊接接头，正确选用焊剂是十分重要的。

低碳钢的焊接可选用高锰高硅型焊剂，配合H08MnA焊丝，或选用低锰.无锰型焊剂配H08MnA.H10Mn2焊丝。

低合金高强度钢的焊接可选用中锰中硅或低锰中硅型焊剂配合适当低合金高强度钢焊丝。

对于耐热钢.低锰钢.耐蚀钢的焊接可选用中硅或低硅型焊剂配合相应的合金钢焊丝。

铁素体.奥氏体等高合金钢，一般选用碱度较高的熔炼焊剂或烧结.粘结焊剂，以降低合金元素。

埋弧焊用的焊丝，应根据所焊钢材的类别及对焊接接头性能的要求加以选择，并与适当的焊剂配合使用。

低碳钢和低合金高强度钢焊接应选择与钢材强度相匹配的焊丝；耐热钢和不锈钢的焊接应选择与钢材成分相近的焊丝，不同钢种焊接用的焊剂与焊丝配用见表1。

表1常用埋弧焊剂用途极其配用焊丝关于埋弧焊用焊剂的话题哈尔滨焊接研究所叶栋林教授级高工埋弧焊（含埋弧堆焊及电渣堆焊等）是一种重要的焊接方法，其固有的焊接质量稳定、焊接生产率高、无弧光及烟尘很少等优点，使其成为压力容器、管段制造、箱型梁柱等重要钢结构制作中的主要焊接方法。

埋弧焊焊接材料一、焊丝和焊剂的作用及分类1.焊丝按焊丝结构不同可分为：实芯焊丝、药芯焊丝。

常用的是实芯焊丝；药芯焊丝只用在某些特殊场合。

按被焊材料不同可分为：碳素结构钢焊丝、合金结构钢焊丝、不锈钢焊丝等。

2.焊剂埋弧焊时，能够熔化形成熔渣和气体，对熔化金属起保护作用，并进行复杂的冶金反应的颗粒状物质叫焊剂。

（1）焊剂的作用①产生气体和熔渣，保护电弧和熔池。

②对焊缝金属渗合金，改善焊缝的化学成分，提高力学性能。

③改善焊接工艺性能，使电弧稳定燃烧，脱渣容易，焊缝成形美观。

（2）焊剂的分类①埋弧焊剂按制造方法不同分为: 熔炼焊剂、烧结焊剂和粘接焊剂。

熔炼焊剂：由各种矿物原料混合后，在电炉中经熔炼，再倒入水中粒化而成的焊剂。

颗粒强度高，化学成分均匀，是目前应用最多的一类焊剂，缺点是熔炼过程烧损严重，不能依靠焊剂向焊缝金属大量渗入合金元素。

烧结焊剂：按一定比例配料后，加入粘接剂，搅拌后在高温（400～1000℃）下烧结而成的焊剂。

粘接焊剂：按一定比例配料后，加入粘接剂，搅拌后在低温（400℃以下）烘干而成的焊剂，以前也叫陶瓷焊剂。

非熔炼焊剂（烧结焊剂、粘接焊剂），化学成分不均匀，脱渣性好，由于没有经过熔炼，可通过焊剂向焊缝金属大量渗入合金元素，增大焊缝金属的合金化。

非熔炼焊剂（特别是烧结焊剂）主要应用于焊接高合金钢和堆焊。

②按化学成分分类：有高锰焊剂、中锰焊剂、低锰焊剂和无锰焊剂等；并根据焊剂中氧化锰、二氧化硅和氟化钙含量的高低，分成不同的焊剂类型。

二、焊丝和焊剂的型号及牌号1.焊丝的牌号根据GB/T14957—1994《熔化焊用钢丝》、YB/T5092—1996《焊接用不锈钢丝》规定。

实芯焊丝的牌号表示方法为：“H”表示焊丝；后面的一位或两位数字表示含碳量；化学元素符号及其后面的数字表示该元素的近似含量，含量低于1%时，可省略数字，只标记元素符号；末尾标“A”或“E”时，分别表示“优质品”或“高级优质品”，表明S、P等杂质含量更低。

焊剂的型号与牌号焊剂的型号是依据国家标准的规定进行划分的，焊剂的牌号是由生产部门依据一定的规则来编排的，同一型号可以包括多种焊剂牌号。

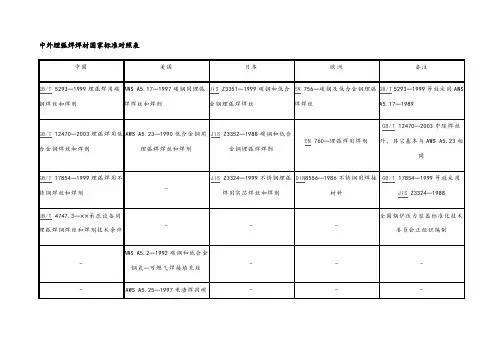

1 焊剂的型号目前我国有关焊剂型号的国家标准主要有GB/T 5293—1999《埋弧焊用碳钢焊丝和焊剂》、GB 12470—90《低合金钢埋弧焊用焊剂》和GB/T 17854—1999《埋弧焊用不锈钢焊丝和焊剂》等。

（1）碳素钢埋弧焊用焊剂的型号1）GB/T 5293—1999《埋弧焊用碳钢焊丝和焊剂》中关于焊剂型号的编制国标GB/T 5293—1999第一次将焊剂与焊丝在同一个标准中编写，从而可以供使用单位更加全面地理解焊丝、焊剂与熔敷金属力学性能的关系。

标准中的型号是根据焊丝-焊剂组合的熔敷金属力学性能、热处理状态进行划分。

完整的焊丝-焊剂型号举例：焊丝-焊剂组合的型号编制方法规定如下。

a、字母“F”表示焊剂。

b、第一位数字表示焊丝-焊剂组合的熔敷金属抗拉强度的最小值，见表1。

焊剂型号抗拉强度 / MPa 屈服强度 / MPa 伸长率 / %F4××-H×××F5××-H×××415～550480～650≥330≥400≥22≥22c、第二位字母表示试件的热处理状态，“A”表示焊态，“P”表示焊后热处理状态。

焊后热处理按以下工艺参数进行：试件装炉时炉温不得高于300℃，然后以不大于200℃/h的升温速度加热到620℃±℃保温1h，保温后以不大于190℃/h的冷却速度炉冷至320℃，然后炉冷或空冷至室温。

也可根据供需双方协议，采用其他热处理规范。

d、第三位数字表示熔敷金属冲击吸收功不大于27J时的最低试试验温度，见表2。

焊剂型号冲击功/J 试验温度/℃F××0-H×××≥27 0F××2-H×××20 F××3-H×××30 F××4-H×××40F××5-H×××50F××6-H×××60e、“-”后面表示焊丝的牌号，焊丝的牌号按GB/T 14957，其中“H”表示焊丝，字母后面的两位数字表示焊丝中平均碳含量，如有其他化学成分，在字母的后面用元素符号表示，牌号最后的A、E、C 分别表示S、P杂质含量的等级。

埋弧焊时焊剂与焊丝的选配焊剂的焊接工艺性能和化学冶金性能是决定焊缝金属化学成分和性能的主要因素之一，采用同样的焊丝和同样的焊接参数，而配用的焊剂不同，所得焊缝的性能将有很大的差别。

一种焊丝可与多种焊剂合理的组合，无论是在低碳钢还是在低合金钢上都有这种合理的组合。

1 对焊剂工艺性能及质量的要求（1）对焊剂的一般要求a、焊剂应具有良好的冶金性能，焊接时配以适当的焊丝和合理的焊接工艺，焊缝金属应能得到适宜的化学成分和良好的力学性能（与母材相适应的强度和较高的塑性、韧性）以及较强的抗冷裂纹和热裂纹的能力。

b、焊剂应具有良好的工艺性、电弧燃烧稳定、熔渣具有适宜的熔点、黏度和表面张力。

焊道与焊道间及焊道与母材间充分熔合，过渡平滑没有明显咬边，脱渣容易，焊缝表面成形良好，以及焊接过程中产生的有害气体少。

c、焊剂要有一定的颗粒度，并且应有一定的颗粒强度，以利于多次回收使用。

焊剂的颗粒度分为两种：普通颗粒度焊剂的粒度为2.5～0.45mm(8～40目),用于普通埋弧焊和电渣焊；细颗粒度焊剂的粒度为1.25～0.28mm（14～60目），适用于半自动或细丝埋弧焊。

其中小于规定粒度60止以下的细颗粒不大于5%，规定粒度14目以上的粗颗粒不大于2%。

d、焊剂应有较低的含水量和良好的抗潮性，出厂焊剂含水量的质量分数不得大于0.10%,焊剂在温度25℃、相对湿度70%的环境条件下,放置24h,其吸潮率不应大于0.15%。

e、焊剂中机械夹杂物（碳粒、生料、铁合金凝珠及其他杂质）的含量不得大于焊剂质量分数的0.30%；f、焊剂应有较低的S、P含量，一般为S≤0.06%,P≤0.08%。

（2）对电渣焊用焊剂的要求对于电渣焊用焊剂，为了使电渣过程能稳定进行并能得到良好的焊接接头，还应有以下特殊要求。

a、熔渣的电导率应适宜。

若电导率过低，焊接无法进行；若电导率过高，电阻热过低，影响电渣焊过程的顺利进行。

b、熔渣的黏度应适宜。

黏度过小，流动性过大，易造成熔渣和金属流失，使焊接过程中断；黏度过大、熔点过高，易形成咬边和夹渣。
