常用焊剂与焊丝的匹配及用途。
常用焊剂与焊丝的匹配及用途，见表26。
表26 常用焊剂与焊丝的匹配及用途焊剂牌号配用焊丝用途焊剂颗粒度(mm)焊接电源HJ130 HJ131 HJ150 HJ172 HJ173 HJ230 HJ250 HJ251 HJ260 HJ330 HJ350HJ430 HJ431 HJ432 HJ433 SJ101H10Mn2Ni基焊丝2Cr13、3Cr2W8相应钢种焊丝相应钢种焊丝H08MnA，H10Mn2相应钢种焊丝Cr-Mo钢焊丝不锈钢焊丝H08MnA，H10Mn2低碳钢，低合金钢Ni基合金轧辊堆焊高Cr铁素体钢Mn-A1高合金钢低碳钢，低合金钢低合金高强钢珠光体耐热钢不锈钢，轧辊堆焊低碳钢及低合金钢的重要结构低合金高强钢的重要构件低碳钢及低合金钢重要构件低碳钢及低合金钢重0.45～2.50.3～20.45～2.50.3～20.25～2.50.45～2.50.3～20.3～20.3～20.45～2.50.45～2.50.2～1.40.45～2.50.45～2.50.2～1.40.45～2.50.3～2交、直流交、直流直流直流直流交、直流直流直流直流交、直流交、直流SJ301SJ401 SJ501 SJ502Mn-Mo，Mn-Si及含Ni高强钢用焊丝H08A，H08MnAH08A，H08MnAH08AH08AH08MnA，H08MnMoA，H08Mn2MoA，H10Mn2H08MnA，H08MnMoA，H10Mn2H08AH08A，H08MnAH08A要构件低碳钢及低合金钢重要构件（薄板）低碳钢低合金钢结构钢低碳钢，低合金钢低碳钢，低合金钢重要低碳钢及低合金钢构件0.3～20.3～20.3～20.3～1.4交、直流交、直流交、直流交、直流交、直流交、直流交、直流交、直流交、直流。

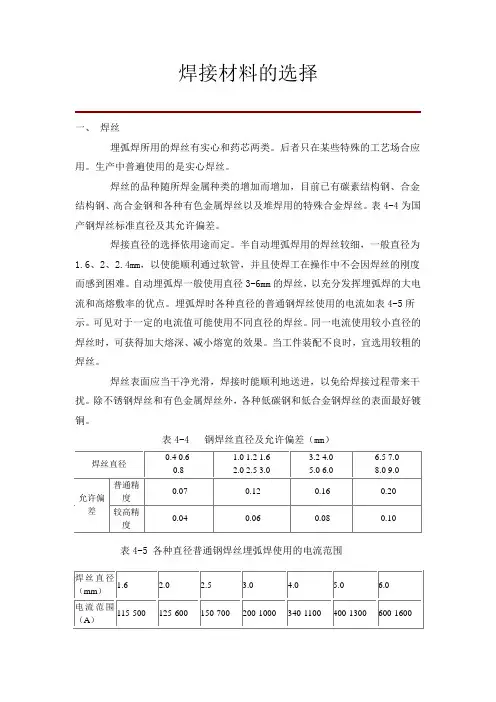

焊接材料的选择一、焊丝埋弧焊所用的焊丝有实心和药芯两类。
后者只在某些特殊的工艺场合应用。
生产中普遍使用的是实心焊丝。
焊丝的品种随所焊金属种类的增加而增加，目前已有碳素结构钢、合金结构钢、高合金钢和各种有色金属焊丝以及堆焊用的特殊合金焊丝。
表4-4为国产钢焊丝标准直径及其允许偏差。
焊接直径的选择依用途而定。
半自动埋弧焊用的焊丝较细，一般直径为1.6、2、2.4mm，以使能顺利通过软管，并且使焊工在操作中不会因焊丝的刚度而感到困难。
自动埋弧焊一般使用直径3-6mm的焊丝，以充分发挥埋弧焊的大电流和高熔敷率的优点。
埋弧焊时各种直径的普通钢焊丝使用的电流如表4-5所示。
可见对于一定的电流值可能使用不同直径的焊丝。
同一电流使用较小直径的焊丝时，可获得加大熔深、减小熔宽的效果。
当工件装配不良时，宜选用较粗的焊丝。
焊丝表面应当干净光滑，焊接时能顺利地送进，以免给焊接过程带来干扰。
除不锈钢焊丝和有色金属焊丝外，各种低碳钢和低合金钢焊丝的表面最好镀铜。
表4-4 钢焊丝直径及允许偏差（mm）表4-5 各种直径普通钢焊丝埋弧焊使用的电流范围二、焊剂埋弧焊使用的焊剂是颗粒状可熔化的物质，其作用相当于焊条的涂料。
1、对焊剂的基本要求（1）具有良好的冶金性能与选用的焊丝相配合，通过适当的焊接工艺来保证焊缝金属获得所需的化学成分和力学性能以及抗热裂和冷裂的能力。
（2）具有良好的工艺性能即要求有良好的稳弧、造渣、成形、脱渣等性能，并且在焊接过程中生成的有毒气体少。
2、焊剂的分类埋弧焊焊剂除按其用途分为钢用焊剂和有色金属用焊剂外，通常按制造方法、化学成分、化学性质、颗粒结构等分类。
（1）按制造方法可分为三大类1）熔炼焊剂：按配方比例称出所需原料，经干混均匀后进行熔化，随后注入冷水中或激冷板上使之粒化，在经干燥、捣碎、过筛等工序而成。
熔炼焊剂按其颗粒结构又可分为玻璃状焊剂（呈透明状颗粒）、结晶状焊剂（颗粒具有结晶体特点）和浮石状焊剂（颗粒呈泡沫状）。
焊接用焊丝的选用详细资料及选用表1 焊丝选用的要点焊丝的选择要根据被焊钢材种类、焊接部件的质量要求、焊接施工条件（板厚、坡口形状、焊接位置、焊接条件、焊后热处理及焊接操作等）、成本等综合考虑。
焊丝选用要考虑的顺序如下.①根据被焊结构的钢种选择焊丝对于碳钢及低合金金高强钢，主要是按“等强匹配”的原则,选择满足力学性能要求的焊丝.对于耐热钢和耐候钢,主要是侧重考虑焊缝金属与母材化学成分的一致或相似,以满足对耐热性和耐腐蚀性等方面的要求。
②根据被焊部件的质量要求(特别是冲击韧性）选择焊丝与焊接条件、坡口形状、保护气体混合比等工艺条件有关,要在确保焊接接头性能的前提下，选择达到最大焊接效率及降低焊接成本的焊接材料。
③根据现场焊接位置对应于被焊工件的板厚选择所使用的焊丝直径,确定所使用的电流值,参考各生产厂的产品介绍资料及使用经验，选择适合于焊接位置及使用电流的焊丝牌号。
焊接工艺性能包括电弧稳定性、飞溅颗粒大小及数量、脱渣性、焊缝外观与形状等.对于碳钢及低合金钢的焊接（特别是半自动焊)，主要是根据焊接工艺性能来选择焊接方法及焊接材料。
采用实芯焊丝和药芯焊丝进行气体保护焊的焊接工艺性能的对比见表1。
表1 实芯焊丝和药芯焊丝气体保护焊的焊接工艺性能的对比2 实芯焊丝的选用(1）埋弧焊焊丝焊丝和焊剂是埋弧焊的消耗材料,从碳素钢到高镍合金多种金属材料的焊接都可以选用焊丝和焊剂配合进行埋弧焊接。
埋弧焊焊丝的选用既要考虑焊剂成分的影响,又要考虑母材的影响。
为了得到不同的焊缝成分和力学性能，可以采用一种焊剂（主要是熔炼焊剂)与几种焊丝配合，也可以采用一种焊丝与几种焊剂（主要是烧结焊剂）配合。
对于给定的焊接结构，应根据钢种成分、对焊缝性能的要求及焊接工艺参数的变化等进行综合分析之后，再决定所采用的焊丝和焊剂。
1)低碳钢和低合金钢用焊丝低碳钢和低合金钢埋弧焊常用焊丝有如下三类.①低锰焊丝（如H08A）常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。
埋弧焊焊接材料一、焊丝和焊剂的作用及分类1.焊丝按焊丝结构不同可分为：实芯焊丝、药芯焊丝。
常用的是实芯焊丝；药芯焊丝只用在某些特殊场合。
按被焊材料不同可分为：碳素结构钢焊丝、合金结构钢焊丝、不锈钢焊丝等。
2.焊剂埋弧焊时，能够熔化形成熔渣和气体，对熔化金属起保护作用，并进行复杂的冶金反应的颗粒状物质叫焊剂。
（1）焊剂的作用①产生气体和熔渣，保护电弧和熔池。
②对焊缝金属渗合金，改善焊缝的化学成分，提高力学性能。
③改善焊接工艺性能，使电弧稳定燃烧，脱渣容易，焊缝成形美观。
（2）焊剂的分类①埋弧焊剂按制造方法不同分为: 熔炼焊剂、烧结焊剂和粘接焊剂。
熔炼焊剂：由各种矿物原料混合后，在电炉中经熔炼，再倒入水中粒化而成的焊剂。
颗粒强度高，化学成分均匀，是目前应用最多的一类焊剂，缺点是熔炼过程烧损严重，不能依靠焊剂向焊缝金属大量渗入合金元素。
烧结焊剂：按一定比例配料后，加入粘接剂，搅拌后在高温（400～1000℃）下烧结而成的焊剂。
粘接焊剂：按一定比例配料后，加入粘接剂，搅拌后在低温（400℃以下）烘干而成的焊剂，以前也叫陶瓷焊剂。
非熔炼焊剂（烧结焊剂、粘接焊剂），化学成分不均匀，脱渣性好，由于没有经过熔炼，可通过焊剂向焊缝金属大量渗入合金元素，增大焊缝金属的合金化。
非熔炼焊剂（特别是烧结焊剂）主要应用于焊接高合金钢和堆焊。
②按化学成分分类：有高锰焊剂、中锰焊剂、低锰焊剂和无锰焊剂等；并根据焊剂中氧化锰、二氧化硅和氟化钙含量的高低，分成不同的焊剂类型。
二、焊丝和焊剂的型号及牌号1.焊丝的牌号根据GB/T14957—1994《熔化焊用钢丝》、YB/T5092—1996《焊接用不锈钢丝》规定。
实芯焊丝的牌号表示方法为：“H”表示焊丝；后面的一位或两位数字表示含碳量；化学元素符号及其后面的数字表示该元素的近似含量，含量低于1%时，可省略数字，只标记元素符号；末尾标“A”或“E”时，分别表示“优质品”或“高级优质品”，表明S、P等杂质含量更低。

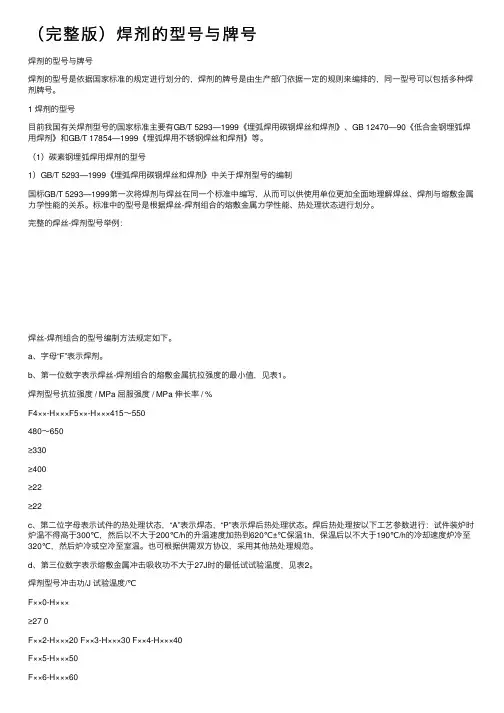

（完整版）焊剂的型号与牌号焊剂的型号与牌号焊剂的型号是依据国家标准的规定进⾏划分的，焊剂的牌号是由⽣产部门依据⼀定的规则来编排的，同⼀型号可以包括多种焊剂牌号。
1 焊剂的型号⽬前我国有关焊剂型号的国家标准主要有GB/T 5293—1999《埋弧焊⽤碳钢焊丝和焊剂》、GB 12470—90《低合⾦钢埋弧焊⽤焊剂》和GB/T 17854—1999《埋弧焊⽤不锈钢焊丝和焊剂》等。
（1）碳素钢埋弧焊⽤焊剂的型号1）GB/T 5293—1999《埋弧焊⽤碳钢焊丝和焊剂》中关于焊剂型号的编制国标GB/T 5293—1999第⼀次将焊剂与焊丝在同⼀个标准中编写，从⽽可以供使⽤单位更加全⾯地理解焊丝、焊剂与熔敷⾦属⼒学性能的关系。
标准中的型号是根据焊丝-焊剂组合的熔敷⾦属⼒学性能、热处理状态进⾏划分。
完整的焊丝-焊剂型号举例：焊丝-焊剂组合的型号编制⽅法规定如下。
a、字母“F”表⽰焊剂。
b、第⼀位数字表⽰焊丝-焊剂组合的熔敷⾦属抗拉强度的最⼩值，见表1。
焊剂型号抗拉强度 / MPa 屈服强度 / MPa 伸长率 / %F4××-H×××F5××-H×××415～550480～650≥330≥400≥22≥22c、第⼆位字母表⽰试件的热处理状态，“A”表⽰焊态，“P”表⽰焊后热处理状态。
焊后热处理按以下⼯艺参数进⾏：试件装炉时炉温不得⾼于300℃，然后以不⼤于200℃/h的升温速度加热到620℃±℃保温1h，保温后以不⼤于190℃/h的冷却速度炉冷⾄320℃，然后炉冷或空冷⾄室温。
也可根据供需双⽅协议，采⽤其他热处理规范。
d、第三位数字表⽰熔敷⾦属冲击吸收功不⼤于27J时的最低试试验温度，见表2。
焊剂型号冲击功/J 试验温度/℃F××0-H×××≥27 0F××2-H×××20 F××3-H×××30 F××4-H×××40F××5-H×××50F××6-H×××60e、“-”后⾯表⽰焊丝的牌号，焊丝的牌号按GB/T 14957，其中“H”表⽰焊丝，字母后⾯的两位数字表⽰焊丝中平均碳含量，如有其他化学成分，在字母的后⾯⽤元素符号表⽰，牌号最后的A、E、C 分别表⽰S、P杂质含量的等级。

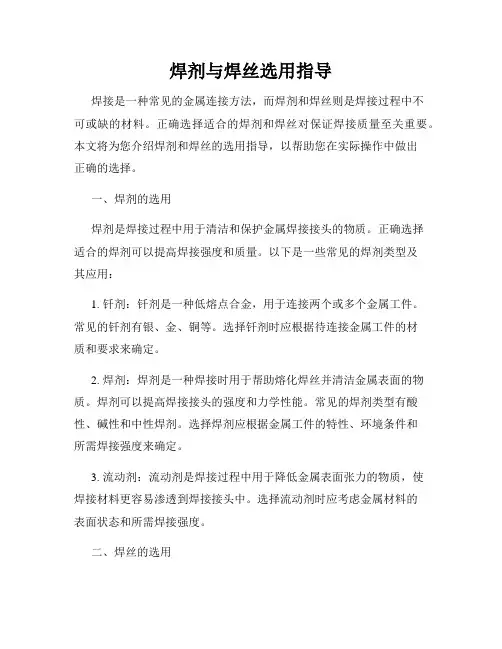

焊剂与焊丝选用指导焊接是一种常见的金属连接方法，而焊剂和焊丝则是焊接过程中不可或缺的材料。
正确选择适合的焊剂和焊丝对保证焊接质量至关重要。
本文将为您介绍焊剂和焊丝的选用指导，以帮助您在实际操作中做出正确的选择。
一、焊剂的选用焊剂是焊接过程中用于清洁和保护金属焊接接头的物质。
正确选择适合的焊剂可以提高焊接强度和质量。
以下是一些常见的焊剂类型及其应用：1. 钎剂：钎剂是一种低熔点合金，用于连接两个或多个金属工件。
常见的钎剂有银、金、铜等。
选择钎剂时应根据待连接金属工件的材质和要求来确定。
2. 焊剂：焊剂是一种焊接时用于帮助熔化焊丝并清洁金属表面的物质。
焊剂可以提高焊接接头的强度和力学性能。
常见的焊剂类型有酸性、碱性和中性焊剂。
选择焊剂应根据金属工件的特性、环境条件和所需焊接强度来确定。
3. 流动剂：流动剂是焊接过程中用于降低金属表面张力的物质，使焊接材料更容易渗透到焊接接头中。
选择流动剂时应考虑金属材料的表面状态和所需焊接强度。
二、焊丝的选用焊丝是焊接过程中通过电弧加热熔化的金属丝。
它是将焊接材料与被焊接工件连接的重要组成部分。
以下是一些常见的焊丝类型及其应用：1. 铝焊丝：铝焊丝适用于焊接铝和铝合金工件。
选择铝焊丝时应根据被焊接工件的合金成分、焊接条件和要求来确定。
2. 铜焊丝：铜焊丝适用于焊接铜和铜合金工件。
选择铜焊丝时应根据被焊接工件的合金成分、焊接条件和要求来确定。
3. 不锈钢焊丝：不锈钢焊丝适用于焊接不锈钢工件。
选择不锈钢焊丝时应根据被焊接工件的合金成分、焊接条件和要求来确定。
4. 钢焊丝：钢焊丝适用于焊接钢铁工件。
选择钢焊丝时应根据被焊接工件的材质、焊接条件和要求来确定。
三、选用指导1. 焊剂和焊丝应与被焊接工件相匹配，以确保良好的焊接质量和性能。
2. 在选择焊剂和焊丝时，应根据被焊接金属的材料、厚度和特性来确定。
不同的金属材料可能需要不同类型的焊剂和焊丝。
3. 考虑到焊接环境和应力情况，选择合适的焊剂和焊丝以确保焊接接头的力学性能和耐腐蚀性能。
焊剂的分类型号与牌号埋弧焊的焊接材料由焊丝（或带极）与焊剂的组合构成。
焊剂是具有一定粒度的颗粒状物质,是埋弧焊和电渣焊时不可缺少的焊接材料。
目前我国焊丝和焊剂的产量占焊材总量的15%左右。
在焊接过程中,焊剂的作用相当于焊条药皮。
焊剂对焊接熔池起着特殊保护、冶金处理和改善工艺性能的作用。
焊剂的焊接工艺性能和化学冶金性能是决定焊缝金属性能的主要因素之一,采用同样的焊丝和同样的焊接参数,而配用的焊剂不同,所得焊缝的性能将有很大的差别,特别是冲击韧度差别更大。
一种焊丝与多种焊剂的合理组合,无论是在低碳钢还是在低合金钢上都可以使用,而且能兼顾各自的特点。
2.4.1 焊剂的分类目前国产焊剂已有50余种。
焊剂的分类方法有许多种,可分别按用途、制造方法、化学成分、焊接冶金性能等对焊剂进行分类,但每一种分类方法都只是从某一方面反映了焊剂的特性。
了解焊剂的分类是为了更好地掌握焊剂的特点,以便进行选择和使用。
1.按用途分类焊剂按使用用途可分为埋弧焊焊剂、堆焊焊剂、电渣焊焊剂;也可按所焊材料分为低碳钢用焊剂、低合金钢用焊剂、不锈钢用焊剂、镍及镍合金用焊剂、钛及钛合金用焊剂等。
2.按制造方法分类按制造方法的不同,可以把焊剂分成熔炼焊剂和烧结焊剂两大类：（1）熔炼焊剂把各种原料按配方在炉中熔炼后进行粒化得到的焊剂称为熔炼焊剂。
由于熔炼焊剂制造中要熔化原料,所以焊剂中不能加碳酸盐、脱氧剂和合金剂,而且制造高碱度焊剂也很困难。
熔炼焊剂根据颗粒结构的不同,又可分为玻璃状焊剂、结晶状焊剂和浮石状焊剂等。
玻璃状焊剂和结晶状焊剂的结构较致密,浮石状焊剂的结构比较疏松。
（2）烧结焊剂把各种粉料按配方混合后加入粘结剂,制成一定尺寸的小颗粒,经烘熔或烧结后得到的焊剂,称为烧结焊剂。
制造烧结焊剂所采用的原材料与制造焊条所采用的原材料基本相同,对成分和颗粒大小有严格要求。
按照给定配比配料,混合均匀后加入粘结剂(水玻璃)进行湿混合,然后送入造粒机造粒。

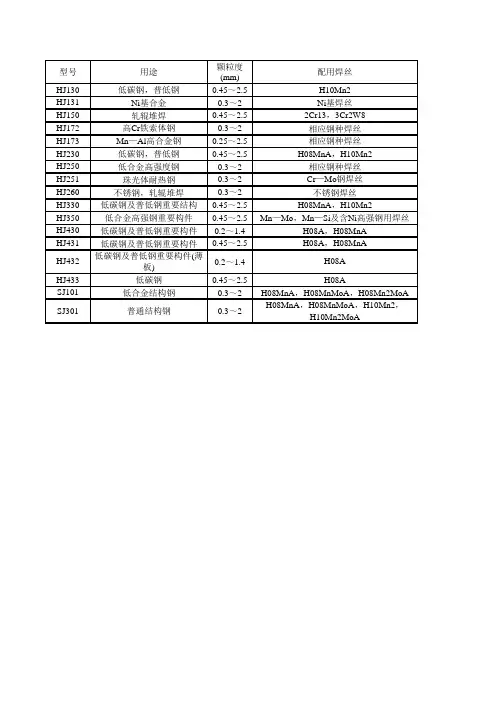

型号用途颗粒度
(mm)配用焊丝
HJ130低碳钢，普低钢0.45～2.5H10Mn2
HJ131Ni基合金0.3～2Ni基焊丝
HJ150轧辊堆焊0.45～2.52Cr13，3Cr2W8
HJ172高Cr铁索体钢0.3～2相应钢种焊丝
HJ173Mn—Al高合金钢0.25～2.5相应钢种焊丝
HJ230低碳钢，普低钢0.45～2.5H08MnA，H10Mn2
HJ250低合金高强度钢0.3～2相应钢种焊丝
HJ251珠光体耐热钢0.3～2Cr—Mo钢焊丝
HJ260不锈钢，轧辊堆焊0.3～2不锈钢焊丝
HJ330低碳钢及普低钢重要结构0.45～2.5H08MnA，H10Mn2
HJ350低合金高强钢重要构件0.45～2.5Mn—Mo，Mn—Si及含Ni高强钢用焊丝HJ430低碳钢及普低钢重要构件0.2～1.4H08A，H08MnA
HJ431低碳钢及普低钢重要构件0.45～2.5H08A，H08MnA
HJ432低碳钢及普低钢重要构件(薄
板)
0.2～1.4H08A
HJ433低碳钢0.45～2.5H08A
SJ101低合金结构钢0.3～2H08MnA，H08MnMoA，H08Mn2MoA
SJ301普通结构钢0.3～2H08MnA，H08MnMoA，H10Mn2，
H10Mn2MoA
适用电流种类
交、直流
交、直流
直流
直流
直流
交、直流
直流
直流
直流
交、直流
交、直流
交、直流
交、直流
交、直流
交、直流
交、直流
交、直流。
