探讨影响石灰石-石膏湿法脱硫效率的主要因素

石灰石石膏湿法脱硫工艺脱硫效率影响因素石灰石石膏湿法脱硫工艺是目前应用较广泛的脱硫方法之一、它通过利用石灰石制备的石膏与废气中的二氧化硫进行反应，形成硫酸钙并固定在石膏床上，从而达到脱硫的效果。

在石灰石石膏湿法脱硫工艺中，影响脱硫效率的因素有以下几个方面：1.石灰石质量：石灰石的成分和性质对脱硫效果有直接影响。

石灰石中主要的成分是钙碳酸盐，其含量越高，脱硫效率就越高。

同时，石灰石的细度对脱硫效果也有一定的影响，细度越大，比表面积越大，与废气中的二氧化硫接触的面积也就越大，脱硫效果也会提高。

2.石膏反应和固结特性：石膏对二氧化硫的吸收和固结是实现脱硫的关键。

石膏床的形态和结构特性会影响废气中二氧化硫的吸收速率和脱硫效率。

石膏床的充实度、温度、湿度等因素都会对石膏反应和固结有一定影响，从而影响脱硫效率。

3.废气中的气体成分和浓度：废气中除了二氧化硫外，还可能含有其他酸性气体或氧化性气体。

这些气体的存在会对石灰石石膏湿法脱硫工艺的效果产生影响。

例如，废气中存在大量的氮氧化物时，会生成硝酸，从而影响脱硫的效果。

4.溶液浓度和温度：溶液的浓度和温度对脱硫效率也有重要影响。

溶液浓度的增加可以增大石膏床与二氧化硫的接触面积，从而提高脱硫效率。

此外，温度的升高也可以促进溶液中二氧化硫的溶解和反应速率，增加脱硫效果。

5.反应时间：脱硫反应的时间越长，二氧化硫与石膏的反应就越充分，脱硫效率也会提高。

因此，反应时间的控制对脱硫的效果非常重要。

需要注意的是，石灰石石膏湿法脱硫工艺并非完全可以达到100%的脱硫效果，还会有一部分二氧化硫未能被脱除。

因此，在实际应用中，还需要根据污染物排放标准和工艺要求进行合理的设计和操作，以达到所需的脱硫效果。

影响湿法烟气脱硫效率的因素及运行控制措施三、影响石灰石一石膏烟气湿法脱硫效率的主要因素分析脱硫效率是指，脱硫系统脱除的二氧化硫含量与原烟气中二氧化硫含量的比值。

影响脱硫效率的主要因素有：1、通过脱硫系统的烟气量及原烟气中S02的含量。

在脱硫系统设备运行方式一定，运行工况稳定，无其它影响因素时，当处理烟气量及原烟气中S02的含量升高时, 脱硫效率将下降。

因为人口S02的增加，能很快的消耗循环浆液中可提供的碱量，造成浆液液滴吸收S02的能力减弱。

2、通过脱硫系统烟气的性质。

1）烟气中所含的灰尘。

因灰尘中带入的A13+与烟气气体中带入的F-形成的络化物到达一定浓度时，会吸附在CaC03 固体颗粒的表面，“封闭”了CaC03的活性，严重减缓了CaC03 的溶解速度，造成脱硫效率的降低。

2）烟气中的HC1。

当烟气通过脱硫吸收塔时，烟气中的HC1几乎全部溶于吸收浆液中，因C1-比S042-的活性高（盐酸比硫酸酸性更强），更易与CaC03发生反应，生成溶于水的CaC12,从而使浆液中Ca2+的浓度增大，由于同离子效应，其将抑制CaC03的溶解速度，会造成脱硫效率的降低。

同时，由于离子强度和溶液黏度的增大，浆液中离子的扩散速度变慢，致使浆液液滴中有较高的S032-,从而降低了S02向循环浆液中的传质速度，也会造成脱硫效率的降低。

3、循环浆液的pH值。

脱硫系统中，循环浆液的pH值是运行人员控制的主要参数之一，浆液的P H值对脱硫效率的影响最明显。

提高浆液的pH 值就是增加循环浆液中未溶解的石灰石的总量，当循环浆液液滴在吸收塔内下落过程中吸收S02碱度降低后, 液滴中有较多的吸收剂可供溶解，保证循环浆液能够随时具有吸收S02的能力。

同时，提高浆液的pH值就意味着增加了可溶性碱物质的浓度，提高了浆液中和吸收S02的后产生的H+的作用。

因此，提高pH值就可直接提高脱硫系统的脱硫效率。

但是，浆液的pH值也不是越高越好，虽然脱硫效率随pH 值的升高而升高，但当pH值到达一定数值后，再提高pH 值对脱硫效率的影响并不大，因为过高的pH值会使浆液中石灰石的溶解速率急剧下降，同时过高的pH值会造成石灰石量的浪费，并且使石膏含CaC03的量增大，严重降低了石膏的品质。

石灰石石膏湿法脱硫工艺脱硫效率影响因素【摘要】现阶段，我国大气治理市场不断扩大，脱硫脱硝工艺更新迭代，本文阐述石灰石/石膏湿法脱硫工艺的基本原理以及它的应用状况。

本文将以浆液PH值为基准，对影响脱硫效果的因素以及规律进行研究，并从工艺和设备方面简述如何保障湿法脱硫功效，以提升石灰石/石膏湿法脱硫工艺的脱硫效率。

一般地，影响脱硫效率因素包括有石灰石的活性、液气比、钙硫比等。

1 引言燃煤过程中会产生并排放二氧化硫(SO2)造成严重的空气污染，为实现全国SO2的消减目标，就须控制电力行业的SO2排放量。

当前我国燃煤机组广泛地运用了石灰石/石膏湿法脱硫(wet flue gas desulfurization，以下简称FGD)这种烟气脱硫工艺，FGD的流程、形式和原理在国际上都有着异曲同工之妙。

主要运用了包括有石灰石(主要成分是碳酸钙：CaCO3)、石灰(主要成分是氧化钙：CaO)或者碳酸钠(Na2CO3)等浆液作为洗涤剂，烟气通过吸收塔会发生化学反应，进而达到烟气洗涤的效果，从而使烟气中的二氧化硫(SO2)得以去除。

最早的石灰石脱硫工艺，是在1927年英国为保护高层建筑，在泰晤士河岸的电厂得以利用，至今已有87年历史。

经过不断地对技术、工艺革新完善，如今FGD具有以下优点：脱硫效率高，基本保证为90%，最高可达95%，更甚是98%;机组容量大;煤种适应性强;副产品容易回收;运营成本较低等。

本文将从影响脱硫效率的因素参数进行分析，概述其影响的原因，进而为完善FGD系统、提升脱硫效率作理论依据。

2 FGD脱硫原理这种工艺拥有极其丰富的资源作为吸收剂，能广泛地进行商业化开发，拥有成本低，可回收等优点。

当前，作为FGD工艺中应用最为广泛地方法，石灰石/石灰法对高硫煤的脱硫率能保证至少90%，而那些低硫煤则能保证95%的脱硫率。

3 脱硫效率的影响因素烟气换热器会使燃煤过程中产生的烟气降温冷却，进入吸收塔其中的HCl、HF以及灰尘等都会溶入浆液中，浆液中的水分会吸收SO2、SO3生成H2SO3，其能分解H+和HSO3-，与浆液中的CaCO3发生水反应生成二水石膏，使得浆液的PH 值发生变化。

石灰石-石膏湿法脱硫效率分析关键词：湿法脱硫脱硫工艺脱硫废水针对脱硫运行中可能造成脱硫效率低的各种原因，提出具体分析和解决办法。

1.脱硫效率低的原因和解决方法1.1吸收剂的pH值脱硫反应的基础是溶液中H+的生成，只有H+的存在才促进了Ca2+的生成，因此，吸收速率主要取决于溶液的pH值。

因此湿式脱硫工艺的应用中控制合适的pH值和保持pH值的稳定是保证脱硫效率的关键。

PH值为6.0时，二氧化硫吸收效果最佳，但此时易发生结垢，堵塞现象。

而低的pH值有利于亚硫酸钙的氧化，石灰石溶解度增加，但二氧化硫的吸收受到抑制，脱硫效率大幅度降低；当pH值为4.5时，二氧化硫的吸收几乎无法进行，且吸收液呈酸性，对设备也有腐蚀。

为此，除热工班组定期校验PH表计外，化验室每周定点化验吸收塔浆液PH值，供运行人员和热工人员作参考。

所以最为合适的PH 值应维持在5.4。

1.2液气比及浆液循环量液气比增大，表明气液接触机率增加，脱硫率增大。

但二氧化硫与浆液液有一个气液平衡，液气比超过一定值后，脱硫率将不再增加。

初始的石灰石浆液喷淋下来后与烟气接触，SO2等气体与石灰石浆液的反应并不完全，需要不断地循环反应，增加浆液的循环量，也就加大了CaCO3与SO2的接触反应机会，从而提高了脱硫效率。

若脱硫吸收塔浆液循环泵出口的部分喷嘴堵塞，喷淋效果就会较差；脱硫系统停运后，就需要通过吸收塔检查孔对吸收塔喷淋层进行喷淋检查，查看喷嘴堵塞情况是否严重；若吸收浆液循环泵内部腐蚀或磨损严重，运行压力不足，均会导致脱硫效率下降。

故每次机组停运检修时，都需安排人员对喷淋层喷嘴进行逐个检查，并根据浆液循环泵运行周期定期更换腐蚀和磨损的部件。

吸收塔浆液循环泵叶轮磨损程度很大，而吸收塔浆液循环泵叶轮的使用寿命为8000小时左右，所以吸收塔浆液循环泵叶轮应定期进行修复。

1.3烟气与吸收剂接触时间烟气自进入吸收塔后，自下而上流动，与喷淋而下的石灰石浆液雾滴接触反应，接触时间越长，反应进行得越完全。

石灰石-石膏湿法脱硫技术问题及脱硫效率摘要：目前，脱硫技术广泛应用于大型电厂，而被广泛应用的一项高效脱硫技术是石灰石－石膏湿法脱硫技术。

该技术较为成熟，具有较高的稳定性和较好的效益，但在实际使用过程中，常会出现结垢、堵塞以及腐蚀等技术问题，如果不有效处理存在的问题，则脱硫效果就会大大降低。

本文分析了石灰石-石膏湿法脱硫技术问题及脱硫效率。

关键词：石灰石-石膏湿法；脱硫技术；脱硫效率；当前时期下世界上使用最多的以及最为广泛地湿式脱硫技术就是石灰石一石膏湿法脱硫技术。

该技术之所以能够被世界广泛地应用。

主要还是在于其工艺较成熟、稳定度较高以及效益较好的原因。

而且对于各种类型的煤都可以进行很好地脱硫，据研究报道。

该技术脱硫效率高这95％以上。

然而，该技术也存在着一定的问题，如结垢、堵塞等方面的问题，这些问题严重影响了该技术的脱硫效率。

一、概述石膏脱水系统主要包括：水力旋流器、石膏浆液缓冲箱、皮带脱水机、气液分离器、真空泵、滤布冲洗泵、滤饼冲洗泵、滤液水箱、石膏仓等设备。

吸收塔内石膏浆液达到一定浓度后，由石膏排出泵排出至石膏浆液旋流站，在旋流站内实现浆液的浓缩分离，旋流站底流自流至石膏浆液缓冲箱，再到真空皮带脱水机，溢流进入滤液水箱。

含水的石膏均匀排放到真空皮带机的滤布上，依靠真空泵的吸力和重力在运转的滤布上形成石膏饼，石膏中的水分沿程被逐渐抽出，脱水石膏由运转的滤布输送到皮带机尾部，在皮带通过卸料滚子时，滤布与石膏滤饼分离，石膏在重力作用下落入石膏仓中，石膏中脱除的水分则进入滤液水箱。

在皮带机尾部，输送完石膏饼的滤布由冲洗水进行清洗，并转回到皮带机入口，开始新的脱水循环工作。

为除去石膏中的可溶性成份（特别是氯离子），在脱水机的中前部设有滤饼冲洗水，不断冲洗石膏饼，使石膏品质满足要求。

从脱水机吸来的空气经气液分离器被排入大气中。

二、石灰石-石膏湿法脱硫技术问题1.结垢以及堵塞。

当石膏最终形成产物的能力＞石膏浆液的吸收能力时，石膏瞬间形成晶体，其次，晶体会在不同程度上发生沉淀，而当晶体所形成的沉淀在一定温度影响下，就会达到最高限度，这时，石膏所形成的晶体就会在悬浮液中一直存在的石膏晶体的基础上进一步生长，直到晶体的生长中心形成，其才停止继续生长。

石灰石—石膏湿法烟气脱硫工艺的影响因素分析摘要：本文主要讲述了工业石灰石—石膏湿法低浓度二氧化硫烟气脱硫工艺的影响因素分析，通过对石灰石—石膏法分析开辟了新运用前景。

0前言二氧化硫是主要大气污染物之一，严重影响环境，威胁人们的生活健康。

削减二氧化硫的排放量，保护大气环境质量，是目前及未来相当长时间内我国环境保护的重要课题之一。

目前，国内外处理低浓度SO2烟气的方法有许多，钙法是采用石灰石水或石灰石乳洗涤含二氧化硫的烟气，技术成熟，生产成本低，但吸收速率慢、吸收能力小、装置运行周期短。

针对传统脱硫方法存在的缺陷，本文阐述了主要钙法在处理低浓度二氧化硫烟气脱硫工艺的影响因素分析，这些影响因素分析解决资源合理利用问题。

获得了良好的社会效益和经济效益。

1常用湿法烟气脱硫技术介绍1.1石灰石—石膏湿法烟气脱硫工艺原理该法是将石灰石粉磨成小于250目的细粉，配成料浆作SO2吸收剂。

在吸收塔中，烟气与石灰石浆并流而下，烟气中的SO2与石灰石发生化学反应生成亚硫酸钙和硫酸钙，在吸收塔低槽内鼓入大量空气，使亚硫酸钙氧化成硫酸钙，结晶分离得副产品石膏。

因此过程主要分为吸收和氧化两个步骤：（1）SO2的吸收石灰石料降在吸收塔内生成石膏降，主要反应如下：CaCO3+SO2+1/2H2O=CaSO3·1/2H2O+CO2CaSO3·1/2H2O +SO2+1/2H2O=Ca（HSO3）2（2）亚硫酸钙氧化由于烟气中含有O2，因此在吸收过程中会有氧化副反应发生。

在氧化过程中，主要是将吸收过程中所生成的CaSO3·1/2H2O氧化生成CaSO4·2H2O。

2CaSO3·1/2H2O+ O2+3H2O =2CaSO4·2H2O由于在吸收过程中生成了部分Ca（HSO3）2，在氧化过程中，亚硫酸氢钙也被氧化，分解出少量的SO2：Ca（HSO3）2+1/2O2+ H2O=CaSO4·2H2O+ SO2亚硫酸钙氧化时，其离子反应可表达为：CaSO3·1/2H2O+H+ Ca2++ HSO3—+1/2H2OHSO3—+1/2O2 SO42—+H+Ca2++ SO42—+2H2O CaSO4·2H2O由以上反应可见，氧化反应必须有H+存在，浆液的PH值在6以上时，反应就不能进行。

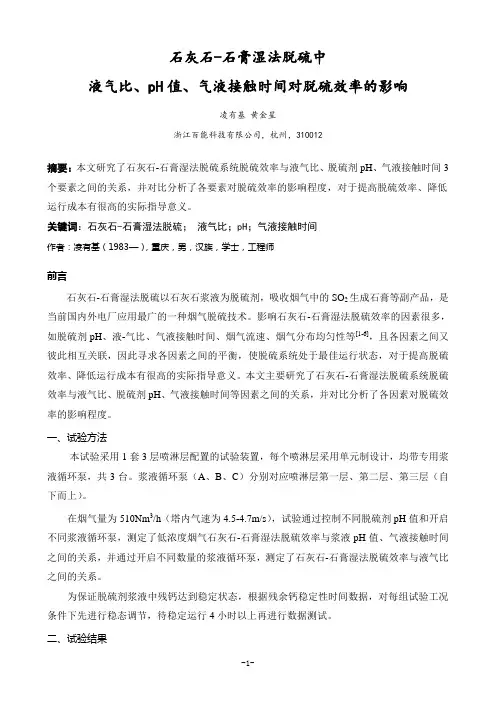

石灰石-石膏湿法脱硫中液气比、pH值、气液接触时间对脱硫效率的影响凌有基黄金星浙江百能科技有限公司，杭州，310012摘要：本文研究了石灰石-石膏湿法脱硫系统脱硫效率与液气比、脱硫剂pH、气液接触时间3个要素之间的关系，并对比分析了各要素对脱硫效率的影响程度，对于提高脱硫效率、降低运行成本有很高的实际指导意义。

关键词：石灰石-石膏湿法脱硫；液气比；pH；气液接触时间作者：凌有基（1983—），重庆，男，汉族，学士，工程师前言石灰石-石膏湿法脱硫以石灰石浆液为脱硫剂，吸收烟气中的SO2生成石膏等副产品，是当前国内外电厂应用最广的一种烟气脱硫技术。

影响石灰石-石膏湿法脱硫效率的因素很多，如脱硫剂pH、液-气比、气液接触时间、烟气流速、烟气分布均匀性等[1-6]，且各因素之间又彼此相互关联，因此寻求各因素之间的平衡，使脱硫系统处于最佳运行状态，对于提高脱硫效率、降低运行成本有很高的实际指导意义。

本文主要研究了石灰石-石膏湿法脱硫系统脱硫效率与液气比、脱硫剂pH、气液接触时间等因素之间的关系，并对比分析了各因素对脱硫效率的影响程度。

一、试验方法本试验采用1套3层喷淋层配置的试验装置，每个喷淋层采用单元制设计，均带专用浆液循环泵，共3台。

浆液循环泵（A、B、C）分别对应喷淋层第一层、第二层、第三层（自下而上）。

在烟气量为510Nm3/h（塔内气速为4.5-4.7m/s），试验通过控制不同脱硫剂pH值和开启不同浆液循环泵，测定了低浓度烟气石灰石-石膏湿法脱硫效率与浆液pH值、气液接触时间之间的关系，并通过开启不同数量的浆液循环泵，测定了石灰石-石膏湿法脱硫效率与液气比之间的关系。

为保证脱硫剂浆液中残钙达到稳定状态，根据残余钙稳定性时间数据，对每组试验工况条件下先进行稳态调节，待稳定运行4小时以上再进行数据测试。

二、试验结果表1 pH为5.2时液气比与脱硫效率测试数据浆液循环泵进口SO2mg/Nm3出口SO2mg/Nm3液气比L/Nm3效率%A 495 329 1.96 33.53B 501 289 1.96 42.29C 495 280 1.96 43.35 A、B 501 220 3.53 56.00A、C 501 209 3.53 58.29B、C 501 177 3.53 64.57 A、B、C 489 140 5.29 71.35表2 pH为5.4时液气比与脱硫效率测试数据浆液循环泵进口SO2mg/Nm3出口SO2mg/Nm3液气比L/Nm3效率%A 518 346 1.96 33.15B 518 295 1.96 43.09C 518 280 1.96 45.86 A、B 518 243 3.53 53.04A、C 518 215 3.53 58.56B、C 518 186 3.53 64.09 A、B、C 518 149 5.29 71.27表3 pH为5.6时液气比与脱硫效率测试数据浆液循环泵进口SO2mg/Nm3出口SO2mg/Nm3液气比L/Nm3效率%A 518 332 1.96 35.91B 518 286 1.96 44.75C 518 275 1.96 46.96 A、B 518 237 3.53 54.14A、C 518 215 3.53 58.56B、C 518 194 3.53 62.43 A、B、C 518 157 5.29 69.61表4 pH为5.8时液气比与脱硫效率测试数据浆液循环泵进口SO2mg/Nm3出口SO2mg/Nm3液气比L/Nm3效率%A 586 374 1.96 36.17B 589 323 1.96 45.15C 589 303 1.96 48.54 A、B 652 295 3.53 54.82A、C 589 240 3.53 59.22B、C 589 223 3.53 62.14 A、B、C 589 174 5.29 70.395.25.35.45.55.65.75.8323436384042444648效率：%pHA泵 B泵 C泵图1 单层喷淋条件下pH 值与脱硫效率的关系5.25.35.45.55.65.75.85254565860626466687072效率：%pHA、B泵 A、C泵B、C泵 A、B、C泵图2 多层喷淋组合条件下pH 值与脱硫效率的关系分析表1-表4及图1、图2，在单层喷淋中，脱硫效率随着pH 值的升高而增大。

石灰石-石膏湿法烟气脱硫影响脱硫效率的因素及最佳解决办法探究摘要：烟气脱硫是现代环保工程中关键的一环，而石灰石-石膏湿法烟气脱硫是一种常用的脱硫技术。

本论文旨在探究影响石灰石-石膏湿法烟气脱硫效率的因素，并提出最佳解决办法。

通过研究和分析不同因素对脱硫效率的影响，可以为湿法烟气脱硫工程的设计和优化提供理论依据。

关键词:石灰石；烟气脱硫；设备改进引言：随着工业化进程的加快和能源消耗的增加，大量的烟气排放给环境带来了严重的污染问题。

其中，烟气中的二氧化硫（SO2）是主要的污染物之一，它不仅对大气环境造成危害，还对人体健康产生不良影响。

为了减少和控制烟气中的SO2排放，烟气脱硫技术成为了重要的环保措施之一。

石灰石-石膏湿法烟气脱硫是一种常用的脱硫技术，其具有成本低、脱硫效率高等优点，被广泛应用于工业领域。

然而，脱硫效率受到多种因素的影响，如石灰石特性、石膏特性、烟气特性等，因此深入研究这些因素对脱硫效率的影响，寻找最佳解决办法，对于提高脱硫工艺的效率和环保效果具有重要意义。

1、石灰石-石膏湿法烟气脱硫工艺概述1.1石灰石-石膏湿法烟气脱硫原理石灰石-石膏湿法烟气脱硫是一种常用的脱硫工艺，其原理基于石灰石和石膏之间的化学反应。

主要步骤如下：一是烟气吸收。

烟气经过预处理后，进入脱硫塔，在塔内与喷射的石灰石石浆接触，烟气中的SO2被吸收到石灰石石浆中形成硫酸钙（CaSO3·1/2H2O）。

二是氧化反应。

硫酸钙在脱硫塔中被氧化为石膏（CaSO4·2H2O），氧化反应主要由氧化剂催化进行。

三是分离。

石膏颗粒在脱硫塔中与石灰石石浆一起被排出，通过分离装置将石膏颗粒从石灰石石浆中分离出来，形成脱硫石膏。

四是石膏处理。

脱硫石膏进一步处理，经过脱水、干燥等工艺，得到可回收的石膏产品。

1.2工艺流程石灰石-石膏湿法烟气脱硫工艺的基本流程如下：一是烟气预处理。

烟气经过除尘装置进行粉尘和颗粒物的去除，确保脱硫系统的稳定运行。

阐述了石灰石-石膏湿法脱硫工艺原理及存在的技术问题和处理方法, 并对影响脱硫效率的主要因素进行了探讨。

当前脱硫技术在新建、扩建、或改建的大型燃煤工矿企业,特别是燃煤电厂正得到广泛的推广应用,而石灰石-石膏湿法脱硫是技术最成熟、适合我国国情且国内应用最多的高效脱硫工艺,但在实际应用中如果不能针对具体情况正确处理结垢、堵塞、腐蚀等的技术问题,将达不到预期的脱硫效果。

本文就该法的工艺原理、实践中存在的技术问题、处理方法及影响脱硫效率的主要因素做如下简要探讨。

1. 石灰石-石膏湿法脱硫工艺及脱硫原理从电除尘器出来的烟气通过增压风机 BUF 进入换热器 GGH ,烟气被冷却后进入吸收塔 Abs ,并与石灰石浆液相混合。

浆液中的部分水份蒸发掉,烟气进一步冷却。

烟气经循环石灰石稀浆的洗涤,可将烟气中 95%以上的硫脱除。

同时还能将烟气中近 100%的氯化氢除去。

在吸收器的顶部,烟道气穿过除雾器 Me ,除去悬浮水滴。

离开吸收塔以后,在进入烟囱之前,烟气再次穿过换热器,进行升温。

吸收塔出口温度一般为 50-70℃, 这主要取决于燃烧的燃料类型。

烟囱的最低气体温度常常按国家排放标准规定下来。

在我国, 有 GGH 的脱硫, 烟囱的最低气温一般是 80℃, 无GGH 的脱硫,其温度在 50℃左右。

大部分脱硫烟道都配备有旁路挡板(正常情况下处于关闭状态。

在紧急情况下或启动时, 旁路挡板打开, 以使烟道气绕过二氧化硫脱除装置,直接排入烟囱。

石灰石—石膏稀浆从吸收塔沉淀槽中泵入安装在塔顶部的喷嘴集管中。

在石灰石—石膏稀浆沿喷雾塔下落过程中它与上升的烟气接触。

烟气中的 SO2溶入水溶液中, 并被其中的碱性物质中和,从而使烟气中的硫脱除。

石灰石中的碳酸钙与二氧化硫和氧(空气中的氧发生反应,并最终生成石膏,这些石膏在沉淀槽中从溶液中析出。

石膏稀浆由吸收塔沉淀槽中抽出,经浓缩、脱水和洗涤后先储存起来,然后再从当地运走。

2. 脱硫系统的结垢、堵塞与解决办法2. 1结垢、堵塞机理1 石膏终产物浓度超过了浆液的吸收极限,石膏就会以晶体的形式开始沉积,当相对饱和浓度达到一定值时,石膏晶体将在悬浮液中已有的石膏晶体表面进行生长, 当饱和度达到更高值时,就会形成晶核,同时,晶体也会在其它各种物体表面上生长,导致吸收塔内壁结垢。
