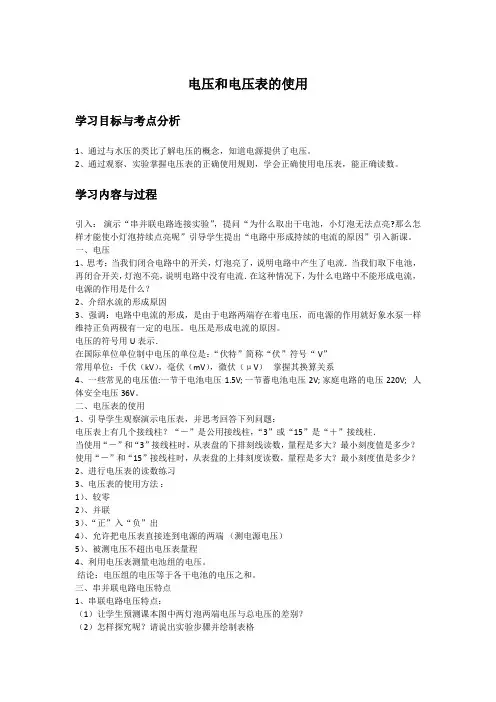

电压和电压表的使用

电压和电压表的使用

学习目标与考点分析

1、通过与水压的类比了解电压的概念，知道电源提供了电压。

2、通过观察、实验掌握电压表的正确使用规则，学会正确使用电压表，能正确读数。

学习内容与过程

引入： 演示“串并联电路连接实验”，提问“为什么取出干电池，小灯泡无法点亮?那么怎样才能使小灯泡持续点亮呢”引导学生提出“电路中形成持续的电流的原因”引入新课。

一、电压

1、思考：当我们闭合电路中的开关，灯泡亮了，说明电路中产生了电流．当我们取下电池，再闭合开关，灯泡不亮，说明电路中没有电流．在这种情况下，为什么电路中不能形成电流，电源的作用是什么？

2、介绍水流的形成原因

3、强调：电路中电流的形成，是由于电路两端存在着电压，而电源的作用就好象水泵一样维持正负两极有一定的电压。电压是形成电流的原因。

电压的符号用U表示．

在国际单位单位制中电压的单位是：“伏特”简称“伏”符号“ V”

常用单位：千伏（kV），毫伏（mV），微伏（μV） 掌握其换算关系

4、一些常见的电压值:一节干电池电压1.5V; 一节蓄电池电压2V; 家庭电路的电压220V; 人体安全电压36V。

二、电压表的使用

1、引导学生观察演示电压表，并思考回答下列问题：

电压表上有几个接线柱？“－”是公用接线柱，“3”或“15”是“＋”接线柱．

当使用“－”和“3”接线柱时，从表盘的下排刻线读数，量程是多大？最小刻度值是多少？

使用“－”和“15”接线柱时，从表盘的上排刻度读数，量程是多大？最小刻度值是多少？

2、进行电压表的读数练习

3、电压表的使用方法 ：

1）、较零

2）、并联

3）、“正”入“负”出

4）、允许把电压表直接连到电源的两端 （测电源电压）

5）、被测电压不超出电压表量程

4、利用电压表测量电池组的电压。

汤桥中学九年级物理教案

1

13.4电压和电压表教案（第一课时)

一、教学目标：

知识与技能

1、通过与水压的类比了解电压的概念，知道电源提供了电压。

2、通过观察、实验掌握电压表的正确使用规则，学会正确使用电压表，能正确读数。

过程与方法

1、组织学生亲身体验科学的观察、探究过程，领会观察、探究的方法。

情感态度与价值观

1、培养学生实事求是和严谨的科学态度与协作精神。

二、教学重点和难点

学生自己动手观察、实验，根据实验现象、数据进行分析并正确表达出结论。

三、教学准备

学生实验器材：每组学生准备三节干电池，一只学生电压表，一只学生电流表一只电池盒，导线若干。

演示实验器材：电压表一只，电源，开关一个，规格不同或相同的小灯泡两个，导线若干，以及多媒体投影仪等。

四、设置预习交流：

1、布置学案引导学生进行自主预习。

2、布置预习小实验：利用一节干电池点亮一个小灯泡，再串联一节干电池，观察小灯泡亮度变化

五、课堂教学：

引入： 演示“串并联电路连接实验”，提问“为什么取出干电池，小灯泡无法点亮?那么怎样才能使小灯泡持续点亮呢”引导学生提出“电路中形成持续的电流的原因”引入新课。

（一）电压（观看PPT展示）

活动一：以水压理解电压（类比法）

比较上面两幅图，找出电压与水压的类似的地方。

抽水机：保持一定水压 水管：传输水流 涡轮：利用水能工作 阀门：控制水流通断

汤桥中学九年级物理教案

2

电源： 保持一定电压 导线： 传输电流 电灯： 利用电能工作 开关： 控制电流通断

电压： 形成电流的原因 。 电源 是提供电压的装置。

电压用字母 U 表示，电压的国际单位是 伏特 ，符号是 V 。常用单位： kV 、 mV 。换算关系：1kV＝ 103 V；1V＝ 103 mV。

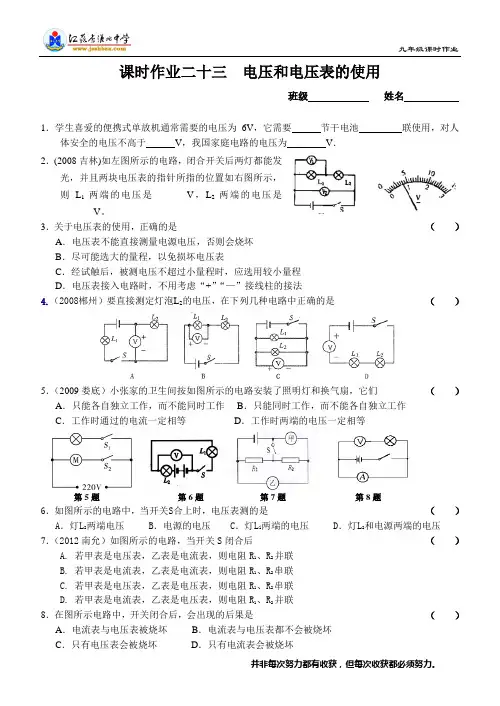

九年级课时作业

并非每次努力都有收获，但每次收获都必须努力。 课时作业二十三 电压和电压表的使用

班级 姓名

1．学生喜爱的便携式单放机通常需要的电压为 6V，它需要 节干电池 联使用，对人体安全的电压不高于 V，我国家庭电路的电压为 V．

2．(2008吉林)如左图所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如右图所示，则L1两端的电压是_______V，L2两端的电压是_______V。

3．关于电压表的使用，正确的是 （ ）

A．电压表不能直接测量电源电压，否则会烧坏

B．尽可能选大的量程，以免损坏电压表

C．经试触后，被测电压不超过小量程时，应选用较小量程

D．电压表接入电路时，不用考虑“+”“—”接线柱的接法

4.（2008郴州）要直接测定灯泡L2的电压，在下列几种电路中正确的是 （ ）

5．（2009娄底）小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们 （ ）

A．只能各自独立工作，而不能同时工作B．只能同时工作，而不能各自独立工作

C．工作时通过的电流一定相等 D．工作时两端的电压一定相等

6．如图所示的电路中，当开关S合上时，电压表测的是 （ ）

1 《电压和电压表的使用》测 试 题

基础训练（A级）

一、填充题

1．如图1所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的__ _压，使电路中产生持续的___ __，这种思维方法称为___ _ 法．

2．学生喜爱的便携式单放机通常需要的电压为 6v，它需要___节干电池__

_联使用，对人体安全的电压不高于_ __ V，我国家庭电路的电压为__ _ V．

3．如图2所示，当量程为0-3v时，电压表指针的读数为_ __v； 当量程为0-15V时，电压表指针的读数为__ _V．

4．如图3所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为_ __V ，灯L1 两端的电压为_ __V ，灯L2 两端的电压为__ _V．

5．如图4所示，若开关S、S1闭合，S2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；若开关S、S1、S2都闭合，那么能发光的是 ，电压表所测的是 两端的电压．

二、选择题

6．下列说法中正确是（ ）

A．电路两端有电压，电路中就一定有持续的电流

B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流

C．电压是电路中形成电流的原因

D．电路中有电流不一定有电压

7．关于电压表的使用，正确的是（ ）

A．电压表不能直接测量电源电压，否则会烧坏

B．尽可能选大的量程，以免损坏电压表

C．经试触后，被测电压不超过小量程时，应选用较小量程

D．电压表接入电路时，不用考虑“+”“—”接线柱的接法

8．在图5所示电路中，开关闭合后，会出现的后果是（ ）
