电压表的使用方法

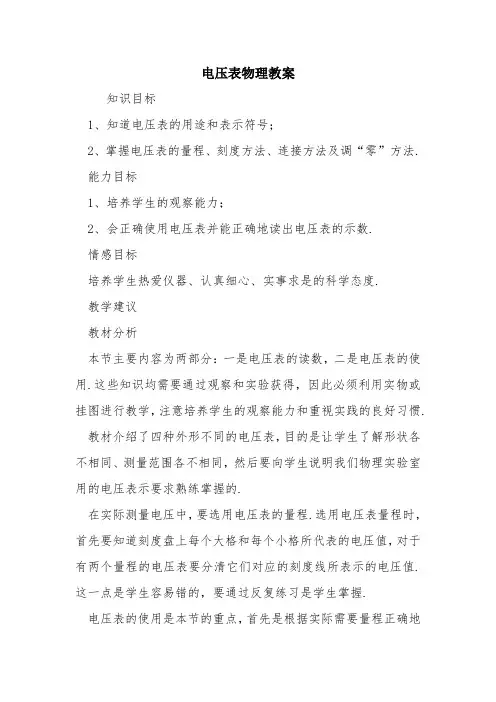

电压表物理教案

知识目标

1、知道电压表的用途和表示符号；

2、掌握电压表的量程、刻度方法、连接方法及调“零”方法.

能力目标

1、培养学生的观察能力；

2、会正确使用电压表并能正确地读出电压表的示数.

情感目标

培养学生热爱仪器、认真细心、实事求是的科学态度.

教学建议

教材分析

本节主要内容为两部分：一是电压表的读数，二是电压表的使用.这些知识均需要通过观察和实验获得，因此必须利用实物或挂图进行教学，注意培养学生的观察能力和重视实践的良好习惯.

教材介绍了四种外形不同的电压表，目的是让学生了解形状各不相同、测量范围各不相同，然后要向学生说明我们物理实验室用的电压表示要求熟练掌握的.

在实际测量电压中，要选用电压表的量程.选用电压表量程时，首先要知道刻度盘上每个大格和每个小格所代表的电压值，对于有两个量程的电压表要分清它们对应的刻度线所表示的电压值.这一点是学生容易错的，要通过反复练习是学生掌握.

电压表的使用是本节的重点，首先是根据实际需要量程正确地接

入电路，其次是根据选用的量程正确记录测量数据.这部分内容教学，教师要先做好示范，然后让学生反复练习.

教法建议

1．首先要从生活实际中提出问题，引起学生思考，在学生”需求”状态下引入课题.例如：你家中的用电器，如收音机、电子钟、电风扇等，它们的工作电压各不相同.你知道它们的电压是怎样得到的吗？用什么仪表？怎样测量？

2．接下来介绍教材图6-5、6-7形状不同、量程不同的各式电压表.（可以根据自己学校实际情况酌情处理）.

3．着重介绍物理实验室现有的学生用的电压表的量程和读数.对于选用的电压表的量程，要知道刻度盘上每个大格和每个小格所表示的电压值.着重练习有两个量程的电压表读数.

读数是一件认真细心做的事.要仿照教材上图6-6的电压表表头，做一个较大的刻度盘供学生练读.

在学生已使用过电流表的基础上，可以介绍电压表调零知识.当指针在电路未接通时不指在零位置，需用螺丝到调节中间旋钮，直至调到指针指在零位置为止.若无法调到零位置时，读数要计入这个差值.

电流表和电压表的使用方法

电流表和电压表是电工常用的测试仪器，用于测量电路中的电流和电压。它们的使用方法如下：

1.使用电流表：

先将电路断开，将电流表与电路连接，注意连接正确的极性。

根据电流表量程选择所需的测量范围。

将电路恢复通电状态，此时电流表会显示所测量电路的电流值。

2.使用电压表：

先将电路断开，将电压表与电路连接，注意连接正确的极性。

根据电压表量程选择所需的测量范围。

将电路恢复通电状态，此时电压表会显示所测量电路的电压值。

3.使用时需要注意的事项：

在连接电流表和电压表前，一定要确保电路处于断开状态，以免发生电击风险。

在选择量程时，应选择最接近待测量值的量程，以确保测量结果的准确性。

在连接电流表和电压表时，应保证连接牢固，并确保连接线路没有断路或短路的情况。

在测量时，应尽量避免触碰电路中的裸露导线和金属部分，以免发生触电事故。

使用完毕后，应将电流表和电压表断开与电路的连接，并将其放置在干燥、安全的地方。

总而言之，使用电流表和电压表需要仔细操作，遵循使用方法并注意安全事项，以确保测量结果准确且避免电击等安全风险。如果不熟悉使用方法，建议寻求专业人士的指导。

电压表操作说明书

操作说明书

一、引言

电压表是一种用来测量电路电压的仪器。本操作说明书将介绍如何正确使用电压表进行测量和操作。

二、安全注意事项

1. 在操作电压表之前，确保电路处于断开状态，并关闭电源。

2. 在操作过程中，确保双手干燥，防止触电事故发生。

3. 使用电压表前，务必仔细阅读说明书，并按照规范操作。

三、准备工作

1. 将电压表置于稳定的台面上，并确保连接电源线插头牢固可靠。

2. 接通电源，待电压表显示正常后，即可开始操作。

四、电压测量

1. 首先，选择合适的电压量程。根据待测电压的大致范围，选择相应的量程档位。

2. 将电压表的红色测量笔连接到待测电路的正极，黑色测量笔连接到负极。 3. 确保测量笔与电路的接触良好，并避免导线短路，以免对电路产生干扰。

4. 在操作前，确认测量笔的接线正确，如有需要可以参考电路图。

5. 启动电压表，即可进行电压测量。待电压表稳定后，记录测量结果。

五、注意事项

1. 在进行电压测量时，要注意测量笔的极性，以免接反导致测量结果不准确。

2. 当测量直流电压时，选择正确的电压档位，以保证测量的准确性。

3. 在测量电压之前，确认待测电路已断电，并确认电路处于安全状态。

4. 使用电压表时，请勿将其暴露在潮湿或高温的环境中，以免影响仪器的稳定性。

六、故障排除

1. 当电压表显示异常或读数不稳定时，首先检查电压表的电源和连接是否正常。

2. 如果问题仍然存在，可尝试重启电压表，并查看是否恢复正常。

3. 若仍未解决问题，可参考电压表的说明书进行故障排除，或者联系售后服务。 七、总结

通过本操作说明书，我们了解了电压表的正确使用方法和注意事项。在操作电压表时，务必保持谨慎，并按照规范进行操作，以确保安全和测量的准确性。

更多关于电压表的详细信息，请参考电压表的说明书以及相关技术资料。谢谢您的使用！

直流电压表的使用方法

直流电压表是一种用来测量直流电压的仪器，它可以帮助我们了解电路中的电压大小和稳定性。下面是直流电压表的使用方法。

1.准备工作：在使用直流电压表之前，需要将其连接到电路中。首先，需要确定要测量的电路是否已经断开，并且没有任何其他设备连接到该电路上。然后，将红色探针插入正极口，黑色探针插入负极口。

2.选择测量范围：根据所要测量的直流电压大小选择合适的测量范围。通常情况下，直流电压表会有多个档位可供选择。如果不确定所要测量的电压大小，则应选用较大的范围。

3.读取数据：将直流电压表接入待测回路后，仪器上会显示出该回路中的实际电压值。此时，需要注意读数是否在所选取范围内，并且是否稳定。如果读数不稳定，则可能是由于测试线松动或其他原因导致的。

4.结束测试：测试完成后，需要将探头从回路中拔出，并关闭直流电压表开关以节省能源和保护设备。

总之，在使用直流电压表之前，需要仔细阅读说明书，并严格按照使用方法进行操作。同时，需要注意安全问题，避免触电和其他危险情况的发生。
