第 1 页 共 35 页 袋式除尘器
1产品概述
袋式除尘器是一种干式滤尘装置。滤料使用一段时间后，由于筛滤、碰撞、滞留、
集中、静电等效应，滤袋表面积聚了一层粉尘，这层粉尘称为初层，在此以后的运动过程中，初层成了滤料的主要过滤层，依靠初层的作用，网孔较大的滤料也能获得较高的过滤效率。随着粉尘在滤料表面的积聚，除尘器的效率和阻力都相应的增加，当滤料两侧的压力差很大时，会把有些已附着在滤料上的细小尘粒挤压过去，使除尘器效率下降。另外，除尘器的阻力过高会使除尘系统的风量显著下降。因此，除尘器的阻力达到肯定数值后，要准时清灰。清灰时不能破坏初层，以免效率下降。
工作原理
过滤式除尘器是指含尘烟气孔通过过滤层时，气流中的尘粒被滤层阻截捕集下来，从而实现气固分别的设备。
过滤式除尘装置包括袋式除尘器和颗粒层除尘器，前者通常利用有机纤维或无机纤维织物做成的滤袋作过滤层，而后者的过滤层多采纳不同粒径的颗粒，如石英砂、河砂、陶粒、矿渣等组成。伴着粉末重复的附着于滤袋外表面，粉末层不断的增厚，布袋除尘器阻力值也随之增大;脉冲阀膜片发出指令，左右沉没时脉冲阀开启，高压气包内的压缩空气通了，假如没有灰尘了或是小到肯定的程度了，机械清灰工作会停止工作。 第 2 页 共 35 页 产品构造
袋式除尘器结构图：
袋式除尘器本体结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。
袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对袋式除尘器起着打算性的作用。为此，清灰方法是区分袋式除尘器的特性之一，也是袋式除尘器运行中重要的一环。
结构型式
1、按滤袋的外形分为：扁形袋（梯形及平板形）和圆形袋（圆筒形）。
2、按进出风方式分为：下进风上出风及上进风下出风和直流式（只限于板状扁袋）。
3、按袋的过滤方式分为：外滤式及内滤式。
滤料用纤维，有棉纤维、毛纤维、合成纤维以及玻璃纤维等，不同纤维织成的滤料具有不同性能。常用的滤料有208或901涤轮绒布，使用温度一般不超过120℃，经过硅硐树脂处理的玻璃纤维滤袋，使用温度一般不超过250℃，棉毛织物一般适用于没有腐蚀性；温度在80-90℃以下含尘气体。

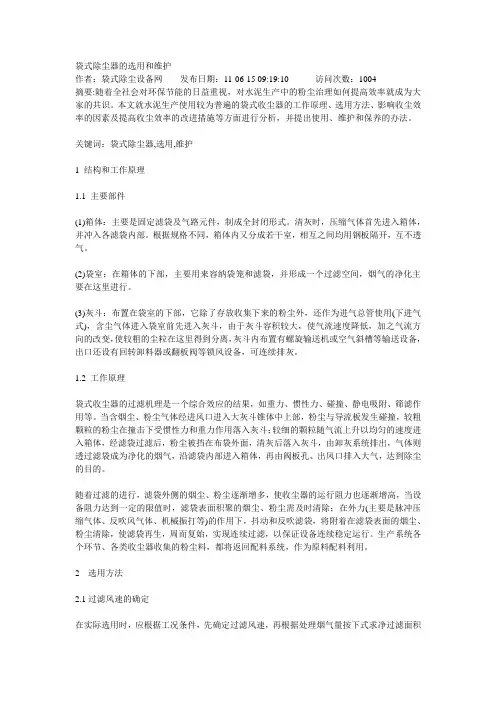

袋式除尘器的选用和维护
作者：袋式除尘设备网 发布日期：11-06-15 09:19:10 访问次数：1004
摘要:随着全社会对环保节能的日益重视，对水泥生产中的粉尘治理如何提高效率就成为大家的共识。本文就水泥生产使用较为普遍的袋式收尘器的工作原理、选用方法、影响收尘效率的因素及提高收尘效率的改进措施等方面进行分析，并提出使用、维护和保养的办法。
关键词：袋式除尘器,选用,维护
1 结构和工作原理
1.1 主要部件
(1)箱体：主要是固定滤袋及气路元件，制成全封闭形式。清灰时，压缩气体首先进入箱体，并冲入各滤袋内部。根据规格不同，箱体内又分成若干室，相互之间均用钢板隔开，互不透气。
(2)袋室：在箱体的下部，主要用来容纳袋笼和滤袋，并形成一个过滤空间，烟气的净化主要在这里进行。
(3)灰斗：布置在袋室的下部，它除了存放收集下来的粉尘外，还作为进气总管使用(下进气式)，含尘气体进入袋室前先进入灰斗，由于灰斗容积较大，使气流速度降低，加之气流方向的改变，使较粗的尘粒在这里得到分离，灰斗内布置有螺旋输送机或空气斜槽等输送设备，出口还设有回转卸料器或翻板阀等锁风设备，可连续排灰。
1.2 工作原理
袋式收尘器的过滤机理是一个综合效应的结果，如重力、惯性力、碰撞、静电吸附、筛滤作用等。当含烟尘、粉尘气体经进风口进入大灰斗锥体中上部，粉尘与导流板发生碰撞，较粗颗粒的粉尘在撞击下受惯性力和重力作用落入灰斗；较细的颗粒随气流上升以均匀的速度进入箱体，经滤袋过滤后，粉尘被挡在布袋外面，清灰后落入灰斗，由卸灰系统排出，气体则透过滤袋成为净化的烟气，沿滤袋内部进入箱体，再由阀板孔、出风口排入大气，达到除尘的目的。
随着过滤的进行，滤袋外侧的烟尘、粉尘逐渐增多，使收尘器的运行阻力也逐渐增高，当设备阻力达到一定的限值时，滤袋表面积聚的烟尘、粉尘需及时清除；在外力(主要是脉冲压缩气体、反吹风气体、机械振打等)的作用下，抖动和反吹滤袋，将附着在滤袋表面的烟尘、粉尘清除，使滤袋再生，周而复始，实现连续过滤，以保证设备连续稳定运行。生产系统各个环节、各类收尘器收集的粉尘料，都将返回配料系统，作为原料配料利用。
袋式除尘器的特点及应用
（一）、袋式除尘器的特点
1.对细粉尘除尘效率高，一般达99%以上，可以用在净化要求很高的场合。
2.适应性强，可捕集各类性质的粉尘，且不因粉尘的比电阻等性质而影响除尘效率，适应的烟尘浓度范围广，而且当入口浓度或烟气量变化时，也不会影响净化效率和运行阻力。
3.规格多样、使用灵活。
处理风量可由每小时几百到几百万立方米。
4.便于回收物料，没有污染、废水等二次污染。
5.受滤料的耐温，耐腐蚀等性能的限制，使用温度不能过高，有些腐蚀性气体也不能选用。。
6.在捕集粘性强及吸湿性强的粉尘或处理露点很高的烟气时，容易堵塞滤袋，影响正常工作。
7.袋式除尘器不同程度的存在占地面积大、滤袋易损坏、维修费用高等问题。（二）、袋式除尘器的应用
随着袋除尘技术的发展和环保要求的日益提高，袋式除尘器的应用范围越来越广泛，目前已能利用袋式除尘器来处理高温、高湿、粘结、爆炸、磨蚀性烟气，甚至过滤含有超细粉尘的空气。
1.高温、高湿气体
各种工业窑炉、干燥机等的烟气都属于高温烟气，其中大多还含有大量水份和硫的氧化物气体。
袋式除尘器目前能够处理温度300℃以下的烟气，超过这个温度则应对烟气进行预冷却处理，在特殊情况下，可使用金属纤维滤料直接处理450～550℃的高温烟气。
用袋式除尘器处理蒸汽锅炉、水泥窑、冶金炉窑、焚烧炉等高温窑炉的烟气，在国内外日渐普遍。
虽然袋式除尘器受其滤料的耐温性能限制，但通过对系统烟气进行适当处理，已能处理温度高达1200～1400℃的高温烟气。
2.粘结性粉尘
粘结性粉尘在滤袋表面容易板结，袋式除尘器可以通过吸附作用来处理粘结性粉尘，即在系统管道内掺入适量多孔隙的粉料，利用粉料来吸附粘结性粉尘，然后由袋除尘器进行净化处理。
如耐火厂用白云石粉吸附净化沥青烟气，铝厂用氧化铝吸附沥青和氧化氢，道路公司沥青混凝土车间用石灰石粉料吸附沥青烟，其吸附效率可达92～99%。
3.爆炸性粉尘
第 页 1
废气除尘系统
设 计 方 案
上海宝田智能系统科技有限公司
2016年11月
第 页 2 除尘系统设计方案
一、项目概况
1、工程概况
我公司结合在多年在工业领域废气治理经验，根据现有机组废气排放净化系统，设计出一套完善合理的废气净化处理装置。
2、设计要求及原则
依据国家有关环保法律、法规及产业政策要求对工业污染进行治理，充分发挥建设项目的社会效益、环境效益和经济效益。
积极稳妥地采用新技术、新设备，结合企业的现状和管理水平采用先进、可靠的改造技术和污染治理工艺处理工艺，力求运行稳定、费用低、管理方便、维护容易，从而达到治理污染、保护环境的目的。
妥善解决项目建设及运行过程中产生的污染物，达到国家和地方排放标准。
严格执行现行的防火、安全、卫生、环境保护等国家和地方颁布的规范、法规与标准。
选择新型、高效、低噪元件、注意节能降耗。
确保异味治理系统能够安全、稳定运行。
3、设计依据及规范
1. 《环境空气质量标准》GB 3095-1996
2. 《中华人民共和国大气污染防治法》（2004年4月修订）
3. 国发（1996）31号《国务院关于环境保护若干问题的决定》
4. 中华人民共和国主席令第72号《中华人民共和国清洁生产促进法》
5. 《国家环境保护“十五”计划》
6. 《恶臭污染物排放标准》（GB14554-93）
7. 《大气环境质量标准》（GB3095-1996）
8. 《低压配电设计规范》（GB5005495）
9. 《工业与民用电装置的接地设计规范》（GBJ65-83）
第 页 3 三、国家现行标准
1、 国内工业废气主要执行以下标准
《环境空气质量标准》GB 3095-1996
2、设计参数
针对现在粉尘产生源经集气罩收集后废气一台滤筒除尘器排放至高空。相关参数如下：
除尘管道直径：600mm，按除尘风速20m/s设计，按每个除尘点位3000m3/h风量计算，共7个除尘点，除尘风量预估为：Q2=21000 m3/h。
