实验报告
课程名称 网络工程设计与系统集成 实验
成绩
实验名称 交换机端口划分VLAN
学号 XXXXXX 姓名 XXXXX 班级 XXXXXX 日期 2013-9-27
实验目的：
理解Port Vlan的配置，了解VLAN的原理，熟练掌握交换机端口隔离划分虚拟局域网的技术。
实验条件：
硬件：PC一台；
软件：Cisco Packet Tracer
实验内容与步骤：
交换机S1创建VLAN：
将S1的VLAN分配静态成员：
配置交换机之间的端口：
查看VLAN配置：
S2的配置过程同S1相同：
PC0:
PC1:
PC2:
PC3:
PC0 ping不同VLAN的 PC1
PC0 ping 相同VLAN的PC2
实验总结（结论或问题分析）：
通过此次试验对于VLAN划分有一定的了解。一个普通端口只属于一个VLAN，另外，在没有给端口配置VLAN的时候，默认情况下，交换机所有端口都属于VLAN 1，因此通常把VLAN 1作为的管理VLAN。
.
教育资料 实验二 交换实验_VLAN及链路冗余
一、 实验名称
本次实验的实验名称为：交换实验，主要分为以下几个小实验：
（1）同一交换机VLAN的划分，也称为交换机端口的隔离；
（2）不同交换机上VLAN的划分
（3）三层交换机使不同VLAN互通
（4）端口聚合提供冗余链路
二、 实验目的
1. 同一交换机VLAN的划分
在实现同一交换机VLAN的划分实验中，我们主要的目的是理解Port Vlan的配置，动手实现在同一个交换机上划分VLAN。
2. 不同交换机上VLAN的划分
在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。
3. 三层交换机使不同VLAN互通
在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。
4. 端口聚合提供冗余链路
在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。
三、 实验设备
在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1，
.
教育资料 二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。
四、 实验拓扑图
1. 同一交换机VLAN的划分
该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP地址设置、连接端口号的设置如下图（1）所示：
图（1）
2. 不同交换机上VLAN的划分
该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：
.
教育资料 图（2）
3. 三层交换机使不同VLAN互通
该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：

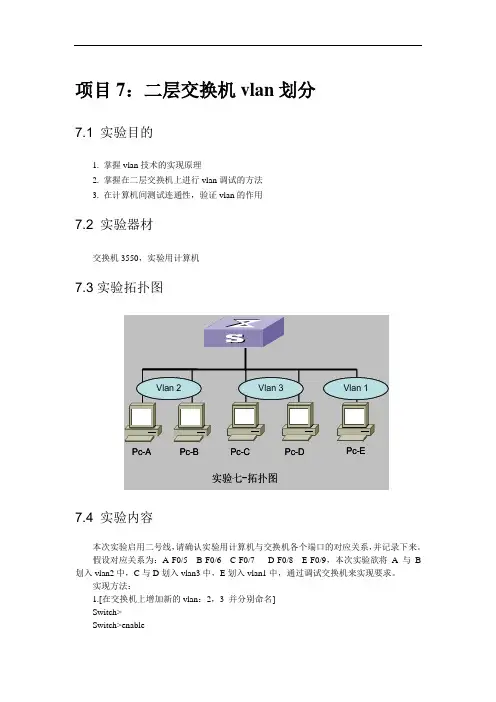

项目7：二层交换机vlan划分
7.1 实验目的
1. 掌握vlan技术的实现原理
2. 掌握在二层交换机上进行vlan调试的方法
3. 在计算机间测试连通性，验证vlan的作用
7.2 实验器材
交换机3550，实验用计算机
7.3实验拓扑图
Pc-APc-BPc-CPc-DPc-EVlan 2Vlan 3Vlan 1实验七-拓扑图
7.4 实验内容
本次实验启用二号线，请确认实验用计算机与交换机各个端口的对应关系，并记录下来。
假设对应关系为：A-F0/5 B-F0/6 C-F0/7 D-F0/8 E-F0/9，本次实验欲将A与B划入vlan2中，C与D划入vlan3中，E划入vlan1中，通过调试交换机来实现要求。
实现方法：
1.[在交换机上增加新的vlan：2，3 并分别命名]
Switch>
Switch>enable
Switch#configure terminal
Switch(config)#exit
Switch#
Switch#vlan database (进入vlan数据库模式)
Switch(vlan)#vlan 2 name test2 (增加vlan 2，命名为vlan2)
Switch(vlan)#vlan 3 name test3
Switch(vlan)#vlan 4 name test4
Switch(vlan)#no vlan 4 （删除多余的vlan4）
Switch(vlan)#exit
Switch# (退出vlan数据库模式，回到特权模式)
2.[将交换机的端口分配到各个vlan中]
Switch (config)#interface fast0/5
Switch (config-if)#switchport mode access
Switch (config-if)#switchport access vlan 2

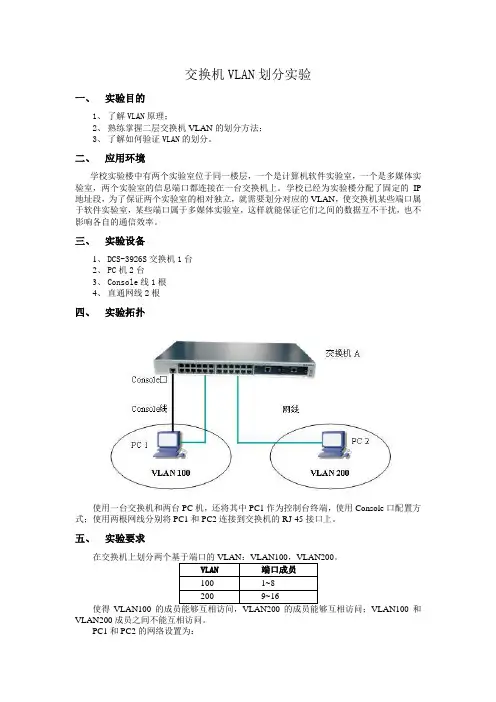

交换机VLAN划分实验
一、 实验目的
1、 了解VLAN原理；
2、 熟练掌握二层交换机VLAN的划分方法；
3、 了解如何验证VLAN的划分。
二、 应用环境
学校实验楼中有两个实验室位于同一楼层，一个是计算机软件实验室，一个是多媒体实验室，两个实验室的信息端口都连接在一台交换机上。学校已经为实验楼分配了固定的IP地址段，为了保证两个实验室的相对独立，就需要划分对应的VLAN，使交换机某些端口属于软件实验室，某些端口属于多媒体实验室，这样就能保证它们之间的数据互不干扰，也不影响各自的通信效率。
三、 实验设备
1、 DCS-3926S交换机1台
2、 PC机2台
3、 Console线1根
4、 直通网线2根
四、 实验拓扑
使用一台交换机和两台PC机，还将其中PC1作为控制台终端，使用Console口配置方式；使用两根网线分别将PC1和PC2连接到交换机的RJ-45接口上。
五、 实验要求
在交换机上划分两个基于端口的VLAN：VLAN100，VLAN200。
VLAN 端口成员
100 1~8
200 9~16
使得VLAN100的成员能够互相访问，VLAN200的成员能够互相访问；VLAN100和VLAN200成员之间不能互相访问。
PC1和PC2的网络设置为： 设备 IP地址 Mask
交换机A 192.168.1.11 255.255.255.0
PC1 192.168.1.101 255.255.255.0
PC2 192.168.1.102 255.255.255.0
PC1、PC2接在VLAN100的成员端口1~8上，两台PC互相可以ping通；PC1、PC2接在VLAN的成员端口9~16上，两台PC互相可以ping通；PC1接在VLAN100的成员端口1~8上，PC2接在VLAN200的成员端口9~16上，则互相ping不通。
若实验结果和理论相符，则本实验完成。
实验二 虚拟局域网
一、实验目的
1.理解Port VLAN的配置。
2.理解跨交换机之间VLAN的特点。
二、实验设备
S2126G交换机两台，PC机三台，直连线四条。
三、技术原理
VLAN(Virtual Local Area Network，虚拟局域网)是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。VLAN最大的特点是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以互相直接访问，不同VLAN的主机之间互相访问必须经路由设备进行转发。广播数据包只可以在本VLAN内进行传播，不能传输到其他VLAN中。VLAN主要有以下两种方式：
1. Port VLAN
Port VLAN是利用交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN。
2. Tag VLAN
Tag VLAN是基于交换机端口的另外一种类型，主要用于实现跨交换机的相同VLAN内主机之间直接访问，同时对于不同VLAN的主机进行隔离。Tag VLAN遵循了IEEE802.1q协议的标准。在利用配置了Tag VLAN的接口进行数据传输时，需要在数据帧内添加4个字节的802.1q标签信息，用于标识该数据帧属于哪个VLAN，以便对端交换机接收到数据帧后进行准确的过滤。
四、实验步骤
1．首先进行交换机端口隔离实验。按图2-1将两台PC机连接到交换机Switch相应端口。另外一台PC用于配置交换机(图中未画出)。
图2-1
2．在未划分VLAN前两台PC互相可以ping通。下面创建VLAN。
switch>enable !进入特权模式
switch#configure terminal !进入全局配置模式
switch(config)#vlan 10 !创建vlan 10
