断路器的选用

断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。下面我们来了解一下断路器的分类

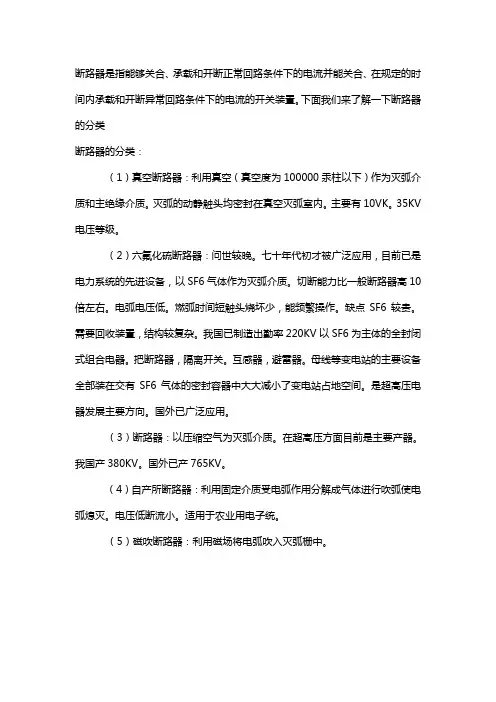

断路器的分类：

（1）真空断路器：利用真空（真空度为100000汞柱以下）作为灭弧介质和主绝缘介质。灭弧的动静触头均密封在真空灭弧室内。主要有10VK。35KV电压等级。

（2）六氟化硫断路器：问世较晚。七十年代初才被广泛应用，目前已是电力系统的先进设备，以SF6气体作为灭弧介质。切断能力比一般断路器高10倍左右。电弧电压低。燃弧时间短触头烧坏少，能频繁操作。缺点SF6较贵。需要回收装置，结构较复杂。我国已制造出勤率220KV以SF6为主体的全封闭式组合电器。把断路器，隔离开关。互感器，避雷器。母线等变电站的主要设备全部装在交有SF6气体的密封容器中大大减小了变电站占地空间。是超高压电器发展主要方向。国外已广泛应用。

（3）断路器：以压缩空气为灭弧介质。在超高压方面目前是主要产器。我国产380KV。国外已产765KV。

（4）自产所断路器：利用固定介质受电弧作用分解成气体进行吹弧使电弧熄灭。电压低断流小。适用于农业用电子统。

（5）磁吹断路器：利用磁场将电弧吹入灭弧栅中。

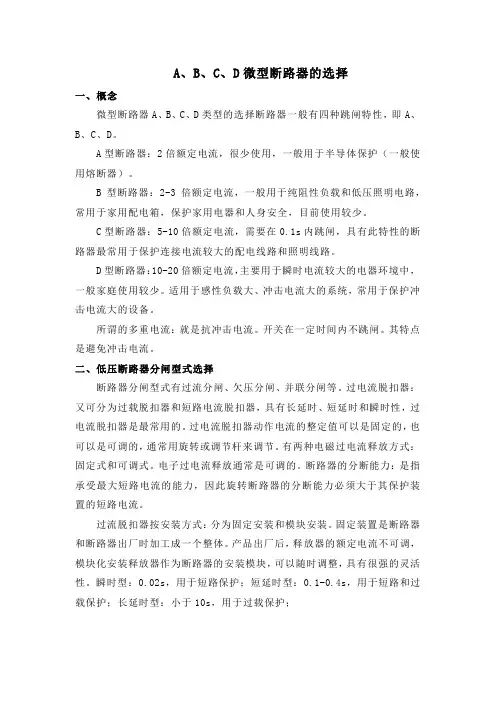

A、B、C、D微型断路器的选择

一、概念

微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。

A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）。

B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。

C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。

D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。

所谓的多重电流：就是抗冲击电流。开关在一定时间内不跳闸。其特点是避免冲击电流。

二、低压断路器分闸型式选择

断路器分闸型式有过流分闸、欠压分闸、并联分闸等。过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。有两种电磁过电流释放方式：固定式和可调式。电子过电流释放通常是可调的。断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。

过流脱扣器按安装方式：分为固定安装和模块安装。固定装置是断路器和断路器出厂时加工成一个整体。产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护； 目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。3500W热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。断路器是用来保护电线和防止火灾的，所以应该根据电线的尺寸而不是电力来选择。如果断路器的选择过大，就不能保护导线。当断路器过载时，仍不脱，给家庭安全带来隐患。1.5平方线配C10的开关。2.5平方线配C16或20的开关。4平方线配C25的开关。6平方线配C32的开关。对于以电动机为负载的空气开关，应选择D型特性，以避免电动机起动电流5-8倍的高起动电流。

令狐采学创作

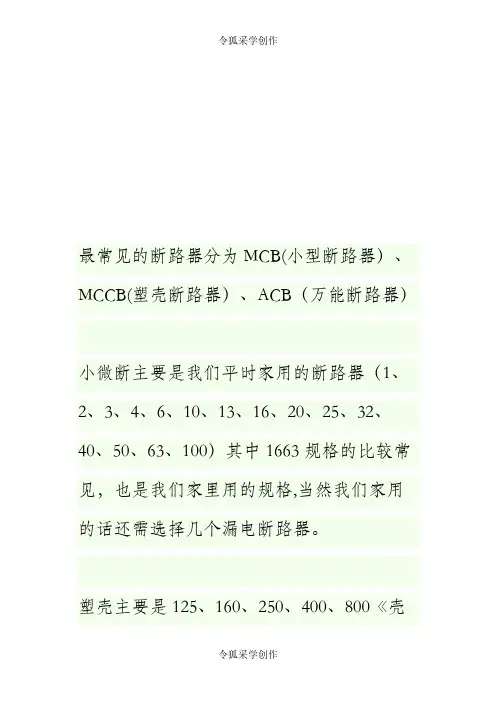

令狐采学创作 最常见的断路器分为MCB(小型断路器）、MCCB(塑壳断路器）、ACB（万能断路器）

小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中1663规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个漏电断路器。

塑壳主要是125、160、250、400、800《壳令狐采学创作

令狐采学创作 架》规格，额定电流不会大于壳架规格，从10A800A 都有，小于100A的塑壳和小微断相比，只是分断能力更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，额定电流不会超过壳架等级。范围是200A6300A. 令狐采学创作

令狐采学创作

令狐采学

断路器的型号选择

空气开关，又称自动开关，低压断路器。原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ4760A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，

C一般用于普通配电（510倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（1014倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。实际使用时可参照厂家提供的降容曲线。

空气开关的型号：

C65N 1P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

C65N 2P：令狐采学创作

令狐采学创作 C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

C65N 3P：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63A

断路器的选用原则

断路器的短路分断能力≥线路的预期短路电流。

假设某电源（SL7 10/0.4kV变压器）的容量为1600kVA，二次电流为2312A，其出线端5m处的 短路电流为42.96kA。某一支路的额定电流为125A，由于此支路离变压器很近，如在10m处，则此支路的断路器需要考虑采用HSM1_125H型塑壳式断路器（它的极限短路分断能力为400 V、50kA）。但是离变压器50m处，由于汇流排等的电阻和电抗值影响，50m处的短路电流已经降到34.5kA，而100m处，降为28.8kA。对此就可选择HSM1_125M型塑壳式断路器（它的极 限短路分断能力为400V、35kA）。

现在国内许多断路器生产厂家，对同一壳架等级电流的短路分断能力分为E、S、M、H、L（杭 州之江开关厂的HSM1系列）或C、L、M、H（常熟开关厂的CM1系列）或S、H、R、U（天津低压电器公司的TM30系列）等级别。其中，E为经济型，S为标准型，M为中短路分断型，H为高分断型，L为限流型，C为经济型，L为低分断型；M为高分断型，H为超高分断型；S为标准型，H为高分断型，R为限流型，U为超高分断型。

以HSM1_125型塑壳断路器为例，E型的极限短路分断能力为400V、15kA，S型为400V、25kA ，M型为400V、35kA，H型为400V、50kA。

三、关于断路器的极限短路分断能力、运行短路分断能力和短时耐受电流

极限短路分断能力（Icu），是指在一定的试验参数（电压、短路电流、功率因数） 条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，不再继续承载其额定电流的分断能力。它的试验程序为0—t（线上）C0 （“0”为分断，t 为间歇时间，一般为3min，“C0”表示接通后立即分断）。试检后要验证脱扣特性和工频耐压。

运行短路分断能力（Ics），是指在一定的试验参数（电压、短路电流和功率因数）条件下，经一定的试验程序，能够接通、分断的短路电流，经此通断后，还要继续承载其额定电流的分断能力，它的试验程序为0—t（线上）C0—t （线上）C0。
