继电保护原理FAQ
1、 什么是继电保护和安全自动装置？各有什么作用？
答：继电保护装置是指反应电力系统电气元件故障或不正常运行状态，并动作于断路器跳闸或发出信号的自动装置，是用于保护电力元件的成套硬件设备，任何电力元件不得在无继电保护的状态下运行；电力系统安全自动装置是用于保护电力系统的，用于快速恢复电力系统的完整性，防止发生和中止已开始发生的足以引起系统大面积停电的重大系统事故，如失去系统稳定、电压崩溃或频率崩溃等。
2、 电力系统对继电保护的基本要求是什么？
答：“四性”要求：选择性、快速性、灵敏性、可靠性。其中，选择性是指故障时仅切除故障元件，尽量减少停电范围；快速性又称速动性，是指保护动作时间要尽可能短，能够快速切除故障；灵敏性是衡量保护动作灵敏程度的能力，通常用灵敏度（灵敏系数）来表示；可靠性是指保护范围内故障不拒动，保护范围外故障不误动，其中不误动的可靠性称为“安全性”（security），不拒动的可靠性称为“可信赖性”(reliability)。
3、 灵敏度过高或过低会产生什么问题？
答：灵敏度过高说明保护动作越灵敏，越能可靠反应要求动作的故障或异常状态，但是在不该动作的时候容易产生误动，与选择性矛盾。灵敏度过低或不满足要求，则在最不利于保护动作的运行方式下，保护会拒动。
4、 继电器一般怎样分类？
答：继电器按其在继电保护中的作用，可分为测量继电器和辅助继电器。其中，测量继电器能直接反应被保护元件的电气量变化，按所反应电气量的不同，又可分为：电流继电器、电压继电器、功率方向继电器、阻抗继电器、差动继电器等。辅助继电器用于辅助实现保护功能，按其作用的不同，分为中间继电器、时间继电器以及信号继电器等。
5、 什么是主保护、后备保护？
答：主保护是指满足系统稳定和设备安全要求，能以最快速度有选择性地切除被保护故障设备的保护；后备保护是主保护或断路器拒动时，用来切除故障的保护，又可分为近后备保护和远后备保护。近后备保护是当主保护拒动时，由本电力设备的另外一套保护来实现后备的保护，这种后备作用是在主保护安装处本地实现；远后备保护是主保护或断路器拒动时，由相邻电力设备的保护来实现后备保护，是在远处实现。

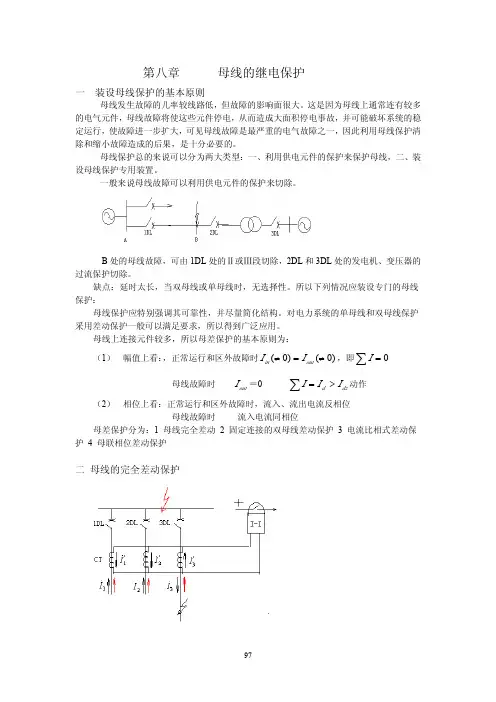

第八章母线的继电保护
一装设母线保护的基本原则
母线发生故障的几率较线路低，但故障的影响面很大。这是因为母线上通常连有较多
的电气元件，母线故障将使这些元件停电，从而造成大面积停电事故，并可能破坏系统的稳
定运行，使故障进一步扩大，可见母线故障是最严重的电气故障之一，因此利用母线保护清
除和缩小故障造成的后果，是十分必要的。
母线保护总的来说可以分为两大类型：一、利用供电元件的保护来保护母线，二、装
设母线保护专用装置。一般来说母线故障可以利用供电元件的保护来切除。
B处的母线故障，可由1DL处的Ⅱ或Ⅲ段切除，2DL和3DL处的发电机、变压器的
过流保护切除。
缺点：延时太长，当双母线或单母线时，无选择性。所以下列情况应装设专门的母线
保护：
母线保护应特别强调其可靠性，并尽量简化结构。对电力系统的单母线和双母线保护
采用差动保护一般可以满足要求，所以得到广泛应用。
母线上连接元件较多，所以母差保护的基本原则为：
（1）幅值上看：，正常运行和区外故障时，即)0()0(≠=≠
outinII∑=0I
母线故障时＝0动作outI
dzdIII>=∑
（2）相位上看：正常运行和区外故障时，流入、流出电流反相位
母线故障时流入电流同相位
母差保护分为：1母线完全差动2固定连接的双母线差动保护3电流比相式差动保
护4母联相位差动保护
二母线的完全差动保护1作用原理
将母线的连接元件都包括在差动回路中，需在母线的所有连接元件上装设具有相同
变比和特性的CT。
①正常运行或外部故障时（）outinII=
321III=+
所以，∑=−+=03.
2.
1..IIII
二次侧0'
3'
2'
1=−+=∑IIII
J
②母线故障时∑=++=
dIIIII3.
2.
1..二次侧dzldJInIIIII>=++=∑'
3'
2'
1
2整定计算
两个条件：①躲外部短路可能产生的max.bpI
ldKbpKJdznIKIKI
maxmax.1.0××=×=
②CT(LH)二次回路断线时不误动
lfKJdznIKI/

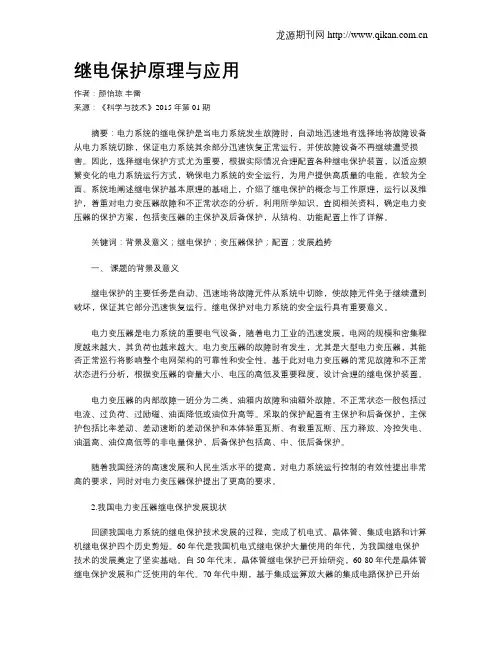

龙源期刊网
继电保护原理与应用
作者：颜怡琼 丰雷
来源：《科学与技术》2015年第01期
摘要：电力系统的继电保护是当电力系统发生故障时，自动地迅速地有选择地将故障设备从电力系统切除，保证电力系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损害。因此，选择继电保护方式尤为重要，根据实际情况合理配置各种继电保护装置，以适应频繁变化的电力系统运行方式，确保电力系统的安全运行，为用户提供高质量的电能。在较为全面、系统地阐述继电保护基本原理的基础上，介绍了继电保护的概念与工作原理，运行以及维护，着重对电力变压器故障和不正常状态的分析，利用所学知识，查阅相关资料，确定电力变压器的保护方案，包括变压器的主保护及后备保护，从结构、功能配置上作了详解。
关键词：背景及意义；继电保护；变压器保护；配置；发展趋势
一、 课题的背景及意义
继电保护的主要任务是自动、迅速地将故障元件从系统中切除，使故障元件免于继续遭到破坏，保证其它部分迅速恢复运行。继电保护对电力系统的安全运行具有重要意义。
电力变压器是电力系统的重要电气设备，随着电力工业的迅速发展，电网的规模和密集程度越来越大，其负荷也越来越大。电力变压器的故障时有发生，尤其是大型电力变压器，其能否正常巡行将影响整个电网架构的可靠性和安全性。基于此对电力变压器的常见故障和不正常状态进行分析，根据变压器的容量大小、电压的高低及重要程度，设计合理的继电保护装置。
电力变压器的内部故障一班分为二类，油箱内故障和油箱外故障。不正常状态一般包括过电流、过负荷、过励磁、油面降低或油位升高等。采取的保护配置有主保护和后备保护，主保护包括比率差动、差动速断的差动保护和本体轻重瓦斯、有载重瓦斯、压力释放、冷控失电、油温高、油位高低等的非电量保护，后备保护包括高、中、低后备保护。

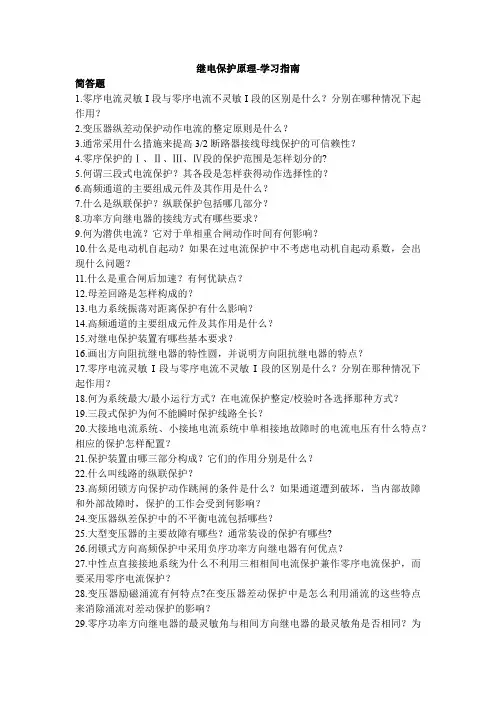

继电保护原理-学习指南
简答题
1.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在哪种情况下起作用？
2.变压器纵差动保护动作电流的整定原则是什么？
3.通常采用什么措施来提高3/2断路器接线母线保护的可信赖性？
4.零序保护的Ⅰ、Ⅱ、Ⅲ、Ⅳ段的保护范围是怎样划分的?
5.何谓三段式电流保护？其各段是怎样获得动作选择性的？
6.高频通道的主要组成元件及其作用是什么？
7.什么是纵联保护？纵联保护包括哪几部分？
8.功率方向继电器的接线方式有哪些要求？
9.何为潜供电流？它对于单相重合闸动作时间有何影响？
10.什么是电动机自起动？如果在过电流保护中不考虑电动机自起动系数，会出现什么问题？
11.什么是重合闸后加速？有何优缺点？
12.母差回路是怎样构成的？

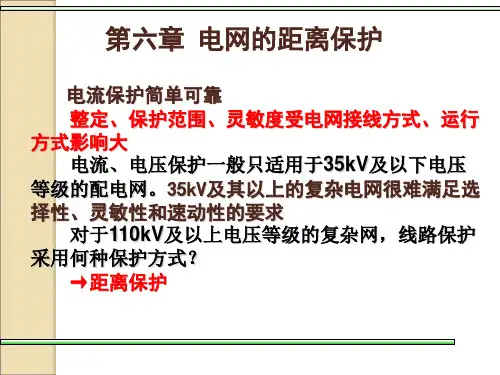

13.电力系统振荡对距离保护有什么影响？
14.高频通道的主要组成元件及其作用是什么？
15.对继电保护装置有哪些基本要求？
16.画出方向阻抗继电器的特性圆，并说明方向阻抗继电器的特点？
17.零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在那种情况下起作用？
18.何为系统最大/最小运行方式？在电流保护整定/校验时各选择那种方式？
19.三段式保护为何不能瞬时保护线路全长？
20.大接地电流系统、小接地电流系统中单相接地故障时的电流电压有什么特点？相应的保护怎样配置？
21.保护装置由哪三部分构成？它们的作用分别是什么？
22.什么叫线路的纵联保护？
23.高频闭锁方向保护动作跳闸的条件是什么？如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响？
24.变压器纵差保护中的不平衡电流包括哪些？
25.大型变压器的主要故障有哪些？通常装设的保护有哪些?
26.闭锁式方向高频保护中采用负序功率方向继电器有何优点？
27.中性点直接接地系统为什么不利用三相相间电流保护兼作零序电流保护，而要采用零序电流保护？
28.变压器励磁涌流有何特点?在变压器差动保护中是怎么利用涌流的这些特点来消除涌流对差动保护的影响？
