考点名称：平面镜成像的相关作图

平面镜成像知识梳理一、平面镜成像1、平面镜的定义：反射面是光滑平面的镜子。

如：__________、__________、__________等。

2、平面镜成像的原理：根据光的反射定律，当从物体上发出的光经过平面镜反射后，反射光线的反向延长线交于一点，这个点就是该物体的像。

如图所示。

其中物点S发出的入射光线为________、________，则反射光线为_______、________，反射光线的反向延长线交与点________，即为像点。

3、探究平面镜成像规律实验目的：研究平面镜成像特点实验器材：____________的蜡烛2支、_________、_________、_________等。

实验步骤：按图所示在桌上铺一张白纸，纸上垂直放________作为平面镜。

在纸上记下平面镜的位置。

在玻璃板前放一支点燃的蜡烛A，玻璃板后放一支没有点燃的同样的蜡烛B。

移动玻璃板后的蜡烛B，直到从玻璃板前面不同位置看去，玻璃板后的蜡烛B___________。

蜡烛B所在的位置就是蜡烛A的像所在的位置。

重复上述方法多做几次实验，并在纸上记下像的位置。

数据处理和分析：用直线把各次实验中蜡烛A和它的像（蜡烛B）的位置Aˊ连接起来，用刻度尺量出它们到平面镜的距离，如图所示。

4、平面镜成像特点（1）平面镜所成是____________；（2）像与物____________________；（3）像与物到镜面的距离________；像与物的连线__________。

5、实像与虚像（1）实像：指从物体发出的或反射的光线经过光具时后_____________在空间相交所成的像，是真实存在的，既可以_________________，又可以______________________。

（2）虚像：是从物体发出光线经过光具后，实际光线没有会聚，而变的发散，这些发散光线的_____________相交而形成的像。

虚像不是实际光线会聚而成，所以只能用_____________，不能在_____________。

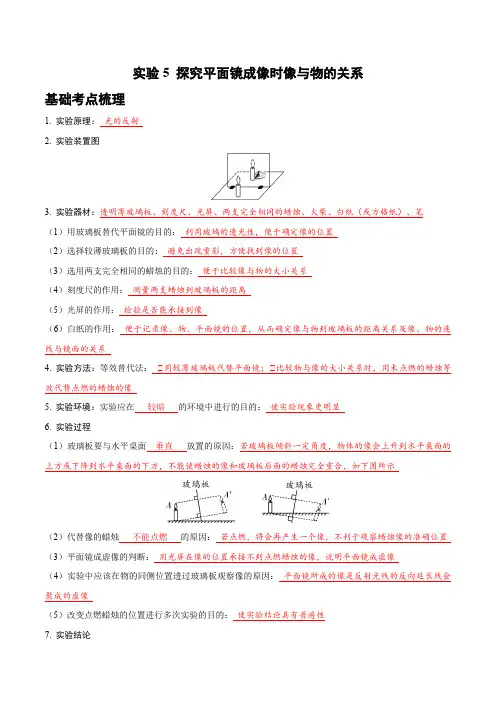

实验5 探究平面镜成像时像与物的关系基础考点梳理1. 实验原理：光的反射2. 实验装置图3. 实验器材：透明薄玻璃板、刻度尺、光屏、两支完全相同的蜡烛、火柴、白纸（或方格纸）、笔（1）用玻璃板替代平面镜的目的：利用玻璃的透光性，便于确定像的位置（2）选择较薄玻璃板的目的：避免出现重影，方便找到像的位置（3）选用两支完全相同的蜡烛的目的：便于比较像与物的大小关系（4）刻度尺的作用：测量两支蜡烛到玻璃板的距离（5）光屏的作用：检验是否能承接到像（6）白纸的作用：便于记录像、物、平面镜的位置，从而确定像与物到玻璃板的距离关系及像、物的连线与镜面的关系4. 实验方法：等效替代法：①用较薄玻璃板代替平面镜；①比较物与像的大小关系时，用未点燃的蜡烛等效代替点燃的蜡烛的像5. 实验环境：实验应在较暗的环境中进行的目的：使实验现象更明显6. 实验过程（1）玻璃板要与水平桌面垂直放置的原因：若玻璃板倾斜一定角度，物体的像会上升到水平桌面的上方或下降到水平桌面的下方，不能使蜡烛的像和玻璃板后面的蜡烛完全重合，如下图所示（2）代替像的蜡烛不能点燃的原因：若点燃，将会再产生一个像，不利于观察蜡烛像的准确位置（3）平面镜成虚像的判断：用光屏在像的位置承接不到点燃蜡烛的像，说明平面镜成虚像（4）实验中应该在物的同侧位置透过玻璃板观察像的原因：平面镜所成的像是反射光线的反向延长线会聚成的虚像（5）改变点燃蜡烛的位置进行多次实验的目的：使实验结论具有普遍性7. 实验结论像和物体的大小相等；像和物体到平面镜的距离相等；像和物体的连线与镜面垂直；平面镜成虚像.8. 实验评价（1）测得的像距和物距不相等的原因：①玻璃板与桌面不垂直；①玻璃板太厚；①测量误差；①未点燃的蜡烛与点燃蜡烛的像没有完全重合（2）实验中无论怎样移动蜡烛，都无法使像与物完全重合的原因：玻璃板没有与水平桌面垂直放置9. 实验改进（1）选择透光性差一点的玻璃板（如茶色玻璃）的原因：使像更清晰（2）用LED灯代替蜡烛的原因：①亮度大，成像稳定且明显；①可避免蜡烛因燃烧变短而无法比较像与物的关系；①更环保（3）用方格纸比白纸更好的原因：能更方便、更准确地确定像与物的位置典型例题赏析实验结论：（1）物体通过平面镜成的是虚像；（2）像与物体的大小相同；（3）像与物体到平面镜的距离相等；（4）像与物的连线与镜面垂直；总述：像与物体关于平面镜对称．1.在探究“平面镜成像特点”的实验中，小明用到了带底座的玻璃板（薄厚不同的两块玻璃板）、白纸、两支蜡烛A和B、笔、光屏，请回答下列问题．（1）除图甲中所示的器材外，实验还需要的测量工具是刻度尺；小勇选择的两支蜡烛应满足的条件是完全相同。

初中物理人教版八年级上学期 4.3 平面镜成像一、平面镜成像的原理、特点（共9题；共19分）1.关于平面镜成像，下列说法正确的是（）A. 平面镜所成的像是实像B. 物体靠近平面镜时，所成的像将远离平面镜C. 物体离平面镜越近，所成的越大D. 平面镜成像利用了光的反射原理2.一个站在竖直的平面镜前的同学向远离平面镜的方向走去，他在平面镜中的像的高度与本人相比，高矮变化是（）A. 变矮B. 变高C. 不变D. 无法判断3.如图所示，小华站在地铁玻璃安全门外候车。

地铁到站后，玻璃门向两侧打开，小华在左右两侧玻璃门中成像的情况分析正确的是（）A. 都成完整的像，两个像的间距等于两玻璃门的间距B. 在两侧玻璃门所成的像越来越小C. 都成完整的像，两个像的位置重合D. 各成半个像，合起来成一个完整的像4.照镜子时，你会在镜子里看到另外一个“你”，镜子里的这个“你”就是你的像。

下列关于这个像的说法正确的是（）A. 镜子里的像是虚像B. 像的大小与镜子的大小有关C. 镜子里的像是光的折射形成的D. 人向镜子靠近0.3m，像将远离镜子0.3m5.在平静的湖面上，一只气球慢慢升起，关于这只气球在水中的“倒影”，下列说法中正确的是（）A. 光的反射形成，像逐渐变小B. 光的折射形成，像逐渐变小C. 光的反射形成，像的大小不变D. 光的折射形成，像的大小不变6.一人从平面镜中看到对面墙上钟的像如图所示，则实际时间为（）A. 4：40B. 4：20C. 7：20D. 8：407.爱米将手机的屏幕当平面镜使用。

她将手机靠近自己时，屏幕中的像的大小________（选填“变大”、“变小”或“不变”）。

她到屏幕的距离和像到屏幕的距离________（选填“相等”或“不相等”）8.“天空之镜”位于青海的茶卡盐湖，如图。

这是由于光在湖面处发生________反射（选填“镜面”或“漫”），形成了________像（选填“实”或“虚”），使白云的倒影与湖水相接，美动人心。

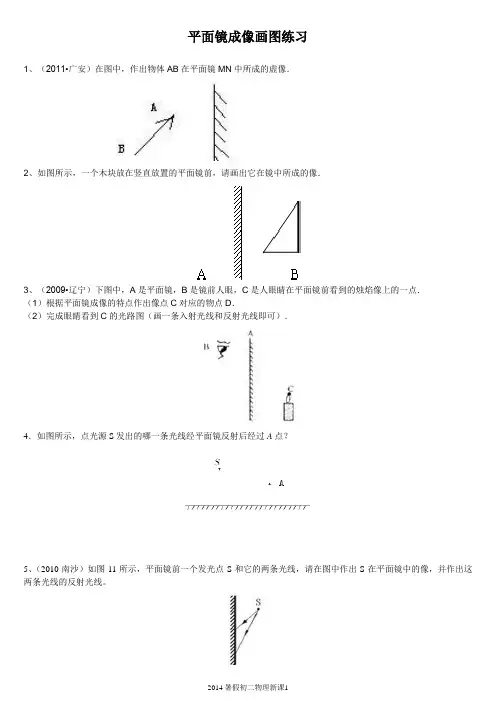

平面镜成像画图练习
1、（2011•广安）在图中，作出物体AB在平面镜MN中所成的虚像．
2、如图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像．
3、（2009•辽宁）下图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上的一点．
（1）根据平面镜成像的特点作出像点C对应的物点D．
（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）．
4．如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点？
5、（2010南沙）如图11所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。

2014暑假初二物理新课1。

河北省中考物理复习光现象平面镜成像一、选择题1、关于平面镜成像，下列说法正确的是（）A．平面镜所成的像是实像B．物体离平面镜越近，所成的像越大C．物体靠近平面镜时，所成的像将远离平面镜D．平面镜成像利用了光的反射原理答案：D【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】平面镜成像原理是光的反射；平面镜成像的特点：物体到平面镜的距离与像到平面镜的距离相等，平面镜所成的像与物体关于平面镜对称，平面镜所成的像与物体大小相同的虚像．【解答】解：A、平面镜所成的像是虚像．故A错误；B、平面镜所成的像与物体大小相同，故B错误；C、平面镜所成的像，像与物到镜面距离相等，物体离平面镜越近所成的像离平面镜越近，故C错误；D、平面镜成像是由于光的反射形成，故D正确．故选D．2、关于平面镜成像，下列说法正确的是（）A．物体越大，所成的像越大B．物体越小，所成的像越大C．物体离平面镜越近，所成的像越大D．平面镜越大，所成的像越大答案：A【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】要解决此题，需要掌握平面镜成像的特点：成正立、等大的虚像，像与物体关于平面镜对称．【解答】解：平面镜成的像与物体的大小相等，与平面镜的大小，距离平面镜的远近无关．所以选项BCD说法错误，选项A正确．故选A．3、如图所示为“探究平面镜成像特点”的实验装置图．下列有关该实验的说法，正确的是（）A．选择大小相等的蜡烛A、B是为了比较像距与物距的关系B．为了便于观察，该实验最好在较暗的环境中进行C．把光屏放在玻璃板后像所在位置，像会成在光屏上D．将蜡烛A远离玻璃板，像会变小答案：B【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】（1）蜡烛A与B大小相同，B又与A的像大小相同，所以像与物大小相同，这是利用等效替代法来比较像与物的大小的．（2）探究平面镜成像实验时，成像的物体和环境对比度越大，成像物体越亮，像越清晰．（3）要掌握虚像的概念，知道虚像不是实际光线会聚而成的，不能在光屏上成像．（4）平面镜成像特点之一：物像等大．【解答】解：A、实验中选择两根完全一样的蜡烛A和B，是为了比较物与像的大小的关系，故A错误；B、在比较明亮的环境中，很多物体都在射出光线，干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮．所以在比较黑暗的环境中进行实验，故B正确；C、平面镜成的是虚像，是由反射光线的反向延长线会聚而成的，所以不能成在光屏上，故C错误；D、因平面镜成正立、等大的虚像，故蜡烛A远离平面镜时，在平面镜中所成的像的大小不变，故D错误．故选B．4、如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是（）A．铅笔水平向右移动时，它的像将变小B．平面镜竖直向上移动时，铅笔的像也将向上移动C．若改用一块较小的平面镜，铅笔的像将变小D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直答案：D【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】根据平面镜成像的特点：所成的像是虚像；像和物体大小相同；像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等来分析此题．【解答】解：A、由平面镜成像的特点可知，铅笔与平面镜的距离改变，铅笔在镜中的像的大小不变，故A错误；B、平面镜竖直向上移动时，铅笔的像与铅笔还是关于平面镜所在平面对称的，故像不动，故B错误；C、像的大小与物体相等，故若改用一块较小的平面镜，铅笔的像将不变，故C错误；D、铅笔与平面镜的夹角为45°，根据平面镜成像的特点，此时平面镜将铅笔与像的夹角平分，所以铅笔与它在平面镜中的像互相垂直，故D正确．故选D．5、小李从平面镜里看到平面镜对面的电子钟的示数如图所示，这时的实际时间是（）A．10：21 B．21：10 C．10：51 D．12：01答案：C【考点】平面镜成像的特点、原理、现象及其实验方案；平面镜成像的相关作图．【分析】平面镜成像时，像、物关于平面镜对称，可以由像再做出物，还原实际图象后再读时间．【解答】解：根据平面镜中像和物关于镜面对称规律，可以通过对称性由像做出物的图象，如下图所示：因此实际时间为：10.51，故C正确．也可以利用对称性规律，从像的背面去直接读取．故选C．6、在探究平面镜成像的实验中，下列说法错误的是（）A．用平板玻璃代替平面镜是为了能看到镜后的物体，便于确定像的位置B．选择与物等大的另一物体的目的是为了比较像和物的大小C．将白纸放在像的位置，透过玻璃看到白纸上有像，由此得出白纸能接收平面镜所成的像D．平板玻璃放置时应与桌面垂直答案：C【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】探究平面镜成像特点的实验过程中要注意：①用平板玻璃代替平面镜；②两只蜡烛大小相同；③平面镜成的像是虚像；④玻璃板要竖直放置．【解答】解：A、用平板玻璃代替平面镜是为了能看到镜后的物体，便于确定像的位置，说法正确，不符合题意；B、选择与物等大的另一物体的目的是为了比较像和物的大小，说法正确，不符合题意；C、面镜成的像是虚像，在光屏上不能成像，说法错误，符合题意；D、平板玻璃放置时应与桌面垂直，这样能够准确确定像的位置，说法正确，不符合题意；故选C．7、舞蹈演员站在平面镜前训练．下列说法正确的是（）A．演员靠近平面镜时，像远离平面镜B．演员远离平面镜时，在平面镜中所成的像变小C．演员在平面镜中成实像D．演员以0.5m/s的速度运动时，像也以0.5m/s的速度运动答案：D【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】平面镜成像的特点：物体到平面镜的距离与像到平面镜的距离相等，平面镜所成的像与物体关于平面镜对称，平面镜成正立、等大的虚像．【解答】解：A、物体到平面镜的距离与像到平面镜的距离相等，则演员靠近平面镜时，像也靠近平面镜，故A错误；B、因平面镜成正立、等大的虚像，故演员远离平面镜时，在平面镜中所成的像的大小不变，故B错误；C、演员在平面镜中成虚像，故C错误；D、平面镜所成的像与物体关于平面镜对称，故演员以0.5m/s的速度运动时，像也以0.5m/s 的速度运动，故D正确．故选D．8、如图所示，平面镜与水平桌面成450夹角．一只小球S沿桌面向左滚动，则小球在平面镜中所成像的运动方向是 ( )．A．水平向左 B．竖直向下C．水平向右 D．竖直向上答案：B9、人站在竖直放置的穿衣镜前4m处，若人向镜移动1m，则此过程中像的大小变化及移动后人离像的距离为（）A．变大，6m B．变大，5m C．不变，8m D．不变，6m答案：D10、下列有关光现象的说法中正确的是（）A．当人靠近平面镜时，镜中人会变得越来越大B．城市中的光污染是由于光发生漫反射的缘故C．影子的形成和小孔成像都是由于光的直线传播形成的D．我们看到水中的鱼比实际深度要浅是由于光的反射形成的答案：C【考点】平面镜成像的特点、原理、现象及其实验方案；光直线传播的应用；镜面反射；光的折射现象及其应用．【分析】（1）平面镜成像特点：正立等大的虚像；（2）光的反射分为镜面反射与漫反射两种，光污染主要是由镜面反射引起的；（3）光在同种、均匀、透明介质中沿直线传播，日食、月食、影子、小孔成像都是光的直线传播形成的；（4）光在密度不均匀的介质中的传播方向会发生偏折，这种现象叫做光的折射．【解答】解：A、由平面镜成像特点可知，不管是远离平面镜还是靠近时，平面镜中的像不会改变，故A 错误．B、城市中的光污染是由于高楼大厦的玻璃幕墙造成的光污染，是由于光的镜面反射引起的，故B错误．C、光被手遮挡后，在后边形成一个黑色的区域，叫做影子，光在空气中沿直线传播，在小孔后的光屏上形成一个清晰的、倒立的实像，都属于光的直线传播，故C正确．D、看到水中的鱼比鱼的实际位置浅是光的折射现象，故D错误．11、小荷才露尖尖角，早有蜻蜓立上头”现有一蜻蜓立于距水面0.6m处的荷尖上．池中水深2m，则蜻蜓在水中的像距水面（）A．2m B．1.4m C．0.6m D．2.6m答案：C【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】平静的水面相当于平面镜，依据平面镜成像的特点可知，成的像是虚像，像与物到镜面的距离相等来解答此题．【解答】解：平静的水面相当于平面镜，若蜻蜓立于距水面0.6m处的荷尖上，根据物像到平面镜距离相等，所以蜻蜓在水中所成的像距水面的距离也为0.6m．12、如图所示，在研究平面镜成像的特点实验时，小明同学没有把薄玻璃杯板竖直放置．在水平桌面上，无论如何移动蜡烛B，发现（）A．蜡烛A的像总是与蜡烛B完全重合B．蜡烛A的像总偏向蜡烛B的上方C．蜡烛A的像总偏向蜡烛B的下方D．蜡烛A的像与蜡烛B的像总在同一水平面上【考点】平面镜成像的特点、原理、现象及其实验方案．【分析】玻璃板不竖直，像的底部不在桌面上，所以怎么移动都不会与另一蜡烛重合．【解答】解：如图所示，根据像和物关于平面镜对称的特点，作出蜡烛A的烛焰关于平面镜的对称点，即为蜡烛像的位置，可知蜡烛A的像与蜡烛B的像不在同一水平面上，蜡烛A 的像与蜡烛B不重合，蜡烛A的像总偏向蜡烛B的上方，故ACD错误，B正确．故选B．13、在资治通鉴中记载“人以铜为镜，可以正衣冠;以古为镜，可以见兴替”。

实验2 探究平面镜成像的特点知识点一、平面镜成像规律1.平面镜成像的特点：平面镜所成像的大小与物体大小相等，像和物体到平面镜的距离相等，像和物体对应点的连线与平面镜垂直，平面镜所成的像与物体关于平面镜对称，平面镜成像是虚像。

2.平面镜成虚像：在探究平面镜成像特点的实验中，在平面镜前放一支点燃的蜡烛，在镜子中会出现一个正立蜡烛的像，但将光屏放在平面镜后蜡烛像的位置时，光屏上却没有出现蜡烛的像，可见平面镜所成的像是不存在的，是虚像。

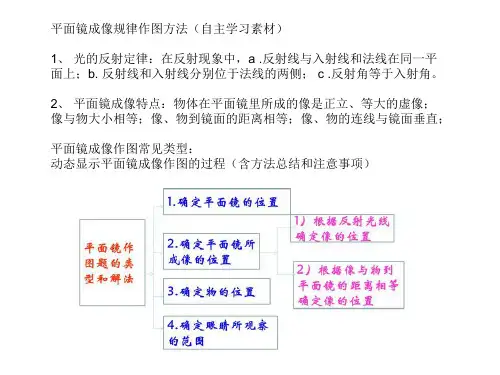

3.平面镜成像作图：（1）根据平面镜成像原理（光的反射定律）作图；（2）根据平面镜成像特点作图（对称法）。

4.凸面镜特点：凸面镜对光有发散作用，平行光射到凸面镜上，反射后成为发散光。

5.凹面镜特点：凹面镜对光有会聚作用，平行光射到凹面镜上，反射后会聚到一点。

知识点二、探究平面镜成像的规律1.分析论证（1）未点燃的蜡烛可以与点燃的蜡烛的像完全重合，说明蜡烛的像的大小与蜡烛大小相等；（2）蜡烛和它的像的连线与镜面垂直，蜡烛的像到平面镜的距离与蜡烛到平面镜的距离相等2.实验中注意事项（1）为了使观察到的像更为清晰，实验最好在较暗的环境中进行；（2）实验中用玻璃板代替平面镜，目的是便于观察和确定像的位置，并比较物像的大小关系，原因是玻璃板既能反射光又能透过光，即透过玻璃板能看到未点燃的蜡烛，也能看到点燃的蜡烛所成的像；（3）实验应选用较薄的玻璃板。

因为玻璃板的前后表面可以各成一个像，当玻璃板较厚时，两个像有较大的错位，难以确定像的位置；（4）实验中，玻璃板要竖直立在水平桌面上。

若玻璃板没有竖直放置，则未点燃的蜡烛和点燃的蜡烛将不能完全重合；（5）实验中，使用两支完全相同的蜡烛，目的是比较像与物体的大小关系；（6）用点燃的蜡烛做实验的优点是所成的像比较亮，便于观察；（7）白纸用于标注玻璃板的位置、蜡烛以及蜡烛的像的位置，刻度尺用于测量蜡烛以及蜡烛的像到玻璃板的距离；（8）改变蜡烛与玻璃板的距离进行多次实验，是为了寻找普遍规律。

专题03 利用平面镜成像特点作图（一）平面镜有两个作用：改变光路的传播方向和成像。

其实质还是一个，发光点S发出的光射到平面镜上，由于平面镜改变传播方向时，我们认为光是直线传播的，认为反射光是从其反向延长线交点S′处发出的，这时的S′点就是S在镜中所成的“虚像”。

也就是说：平面镜的成像原理就是光的反射所形成的。

因此有关平面镜成像的作图方法有两种：光的反射定律法和平面镜成像特点（规律）法。

题目：如图3-1所示，平面镜前有一发光点S，你能用什么方法确定出S的像的位置，请在图中画出来，并说明画图依据。

图3-1解一：依据光的反射定律作图如图3-2所示。

图3-2解二：依据平面镜成像特点法如图3-3所示图3-3通过上面的作图可以发现：用平面镜成像特点作图比较简单，所以只要能用平面镜成像特点作图，一般就不用光的反射定律作图。

关于光的反射定律作图，我们在“专题02 利用光的反射定律作图”已经讲过，本讲座讲解平面镜成像法作图。

命题依据：平面镜成像规律平面镜所成的像的大小与物体的大小相等；像和物体的连线与镜面垂直；像和物体到平面镜的距离相等（常简述为：平面镜所成的像与物体关于镜面对称）。

平面镜所成的像是虚像。

作图规范化要求1．平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线。

2．实际光线（入射光线和反射光线）要画成实线，并用箭头表示光行进的方向。

实物用实线表示。

3．虚像、法线和光的反向延长线及辅助线要用虚线表示。

4．为了表示实物和虚像的对称点，实物（线段）如果有箭头，则虚像也要标上箭头或字母。

5．要符合光的反射定律和平面镜成像的特点。

题型分类：平面镜成像特点（规律）有4点，同时物体又分点、线、面，所以，有关作图题型有如下几种。

题型一：找点定位（寻找像点或者物点确定物点或者像点的位置）①找物点（或像点）●以点找点（以物点或者像点去寻找像点或者物点）解题技巧：此类题目一般是关于像点或者光源的寻找，所以利用平面镜成像的规律：物像连线与镜面垂直；物像到镜面的距离相等，即物像关于镜面对称进行作图。

平面镜成像作图一、作图题1.物体AB放在平面镜前，请在图中画出它经平面镜所成的像。

2.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

3.如图，根据平面镜成像的特点，画出物体AB在平面镜MM′中的像A′B′。

4.根据平面镜的成像特点，请在图中画出物体AB在平面镜中所成的像。

5.如图所示，A为某物体的一点，P为不透光的挡光板，下面有一个平面镜。

请你画出人眼在B点处通过平面镜看到A物体的像的光路图。

6.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像。

在图中找出挡板左侧这个发光点的位置。

7.如图，在平面镜的上方有一发光点S，OB、O′B′分别是S发出的两条光线经平面镜后的反射光线，请根据平面镜成像特点确定发光点的位置。

(要求保留必要的辅助线)8.请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路图．9.如图，岸边树梢C处有一鸟巢，水中B处有一条鱼，人眼在A点看到水中出现“鱼钻鸟巢”的景象，请作出人眼看到这种景象的光路图。

10.如图所示，一只蜻蜓(用A点表示)停在水池上方。

请在图中标出蜻蜓在水中的像A.(要求保留作图痕迹)11.“猴子捞月”的故事同学们耳熟能详.如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．12.春天，小刚和同学们在水库游玩，看到一颗树在水中的倒影。

如图所示，若小刚的眼睛用A点表示，树顶用B点表示，请画出小刚看见树在水中的倒影B的光路图。

13.请在图中画出一条眼睛能看到蜡烛S点的像S’的光路图．14.如图所示，学校教学楼楼梯拐角处墙上装了一面镜子，在方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射对楼道进行照明。

请画出灯S经过镜子照射到下层楼道A点的光路及灯S在镜中的像S′。

15.一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A´在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)16.如图所示，平面镜前的地面上立有一物体AB，请画出物体AB在平面镜中所成的像(保留作图痕迹)。

第四章平面镜成像画图导专项画图题一、平面镜成像作图题1、平面镜成像特点，在图丙中画出物体AB所成的像．2、图8示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好学经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。

3、如图3所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。

案密4、如图甲所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。

请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．5、如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。

请在图中准确画出灯S 发出的光经平面镜反射后到达A点的光路图。

封6、如图所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图。

线7、如图所示，木板MN下方悬挂一刻度尺AB，木板左方竖立一平面镜PQ，人眼在木板上方的C点通过平面镜看到刻度尺的像。

试画图作出人眼所看到的像对应于刻度尺的哪一部分。

8小明用平面镜将一束太阳光反射到竖井中，如图所示。

请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。

第1页共4页二、透镜的三条特殊光线作图1、图中的光路图．2、图4—11所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请在方框中填人适当的透镜。

3、如图所示，A′B′是物体AB通过透镜所成的像，试作图找出凸透镜的光心和焦点F，并画出凸透镜．三、力的示意图1．如图A所示，用50N沿与水平方向向右成30°的力斜向上拉小车，画出拉力的示意图．2．如图B所示，水平地面上放置的物体，在水平向右的拉力作用下向右运动，物体同时受到水平向左F＝3N的阻力，试画出物体受到的阻力的示意图．3．如图C，一重40N的木箱静止在斜面上，请画出木箱所受重力的示意图4.如上右图13所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。
