简述增量型光电编码器的结构与工作原理

增量型编码器工作原理
增量型编码器是一种常见的用于测量旋转运动的设备，它可以将旋转运动转换为电信号输出。

增量型编码器主要由两个部分组成：光电转换模块和编码盘。

编码盘是固定在旋转轴上的，通常由一系列同心圆环组成，每个环上有一些刻线或孔。

光电转换模块包含一个发光二极管和一个光电二极管，发光二极管照射在编码盘上，光电二极管用来检测照射光线的变化。

当旋转轴转动时，编码盘上的刻线或孔会遮挡或透射光线，从而导致光电二极管接收到的光强发生变化。

光电二极管会将这些光强变化转换为电信号输出。

增量型编码器的工作原理可以简单描述为以下几个步骤：
1. 发光二极管照射光线到编码盘上。

2. 编码盘上的刻线或孔遮挡或透射光线。

3. 光电二极管接收到的光强发生变化。

4. 光电二极管将这些光强变化转换为电信号输出。

5. 计算电信号输出的脉冲数目或频率，可以确定旋转的角度或速度。

根据编码盘上的刻线或孔的不同分布方式，增量型编码器可以分为两种常见的类型：光栅型和光电开关型。

光栅型编码器通过刻线和空白区域的脉冲数目来测量旋转角度。

光电开关型编码器则通过孔的打开和关闭来测量旋转角度或速度。

总的来说，增量型编码器工作的核心原理是利用光电转换来将旋转运动转换为电信号输出，进而测量角度或速度。

增量式编码器工作原理
增量式编码器是一种测量旋转和线性位置的装置。

它通过计算旋转或移动的数量和方向来确定位置。

增量式编码器通常由光电传感器和编码盘组成。

工作原理如下：
1. 编码盘：编码盘是一个具有固定凹槽或光透射面的圆盘，可以旋转或移动。

光电传感器会感知到编码盘上的光信号。

2. 光电传感器：光电传感器通常包含一个发光二极管（LED）和一个光敏二极管。

LED会发射出光束，该光束会被编码盘
上的凹槽或光透射面所阻挡，从而产生光信号。

3. 光信号：当编码盘旋转或移动时，光信号会随之变化。

如果编码盘上有凹槽，当凹槽经过光电传感器时，光信号会被阻挡，从而产生一个电信号脉冲。

反之，如果编码盘上是光透射面，光信号会被光电传感器接收到。

4. 信号计数：接收到的光信号脉冲会由计算器进行计数。

根据脉冲数量和方向（正向或反向），计算器可以确定位置的变化。

增量式编码器通过连续地测量光信号脉冲的数量和方向来跟踪位置变化。

通过轮询计数器的数值，可以确定旋转或线性移动的位置。

基于增量式编码器的位置控制系统可以实现高精度的位置反馈和运动控制。

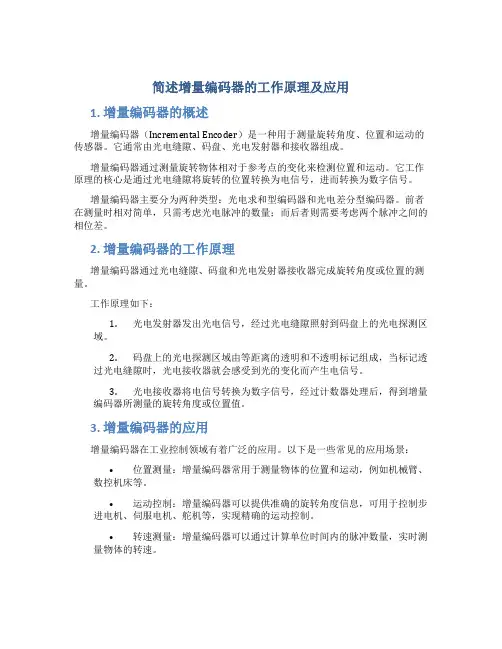

简述增量编码器的工作原理及应用1. 增量编码器的概述增量编码器（Incremental Encoder）是一种用于测量旋转角度、位置和运动的传感器。

它通常由光电缝隙、码盘、光电发射器和接收器组成。

增量编码器通过测量旋转物体相对于参考点的变化来检测位置和运动。

它工作原理的核心是通过光电缝隙将旋转的位置转换为电信号，进而转换为数字信号。

增量编码器主要分为两种类型：光电求和型编码器和光电差分型编码器。

前者在测量时相对简单，只需考虑光电脉冲的数量；而后者则需要考虑两个脉冲之间的相位差。

2. 增量编码器的工作原理增量编码器通过光电缝隙、码盘和光电发射器接收器完成旋转角度或位置的测量。

工作原理如下：1.光电发射器发出光电信号，经过光电缝隙照射到码盘上的光电探测区域。

2.码盘上的光电探测区域由等距离的透明和不透明标记组成，当标记透过光电缝隙时，光电接收器就会感受到光的变化而产生电信号。

3.光电接收器将电信号转换为数字信号，经过计数器处理后，得到增量编码器所测量的旋转角度或位置值。

3. 增量编码器的应用增量编码器在工业控制领域有着广泛的应用。

以下是一些常见的应用场景：•位置测量：增量编码器常用于测量物体的位置和运动，例如机械臂、数控机床等。

•运动控制：增量编码器可以提供准确的旋转角度信息，可用于控制步进电机、伺服电机、舵机等，实现精确的运动控制。

•转速测量：增量编码器可以通过计算单位时间内的脉冲数量，实时测量物体的转速。

•距离测量：通过将增量编码器与测程装置结合，可以实现距离测量功能。

•姿态测量：增量编码器可以用于姿态测量，例如飞行器的姿态控制。

•研究与开发：在机器人研究、无人驾驶车辆等领域，增量编码器可以提供精确的位置和运动信息，为算法的开发与测试提供基础数据。

4. 总结增量编码器是一种常用的位置和运动传感器，通过光电缝隙、码盘和光电发射器接收器完成测量。

它在工业控制和自动化领域有着广泛的应用，可用于位置测量、运动控制、转速测量、距离测量、姿态测量等方面。

增量式编码器的工作原理与使用方法增量式编码器（Incremental Encoder）是一种通过将旋转运动或线性运动转换为电脉冲信号的装置，常用于测量旋转角度或线性位置。

它由一个传感器和一个电子读取器组成。

传感器负责检测运动，并将其转换为脉冲信号，而电子读取器将这些脉冲信号转换为相应的角度或位置。

1.传感器：增量式编码器通常由两个传感器组成，分别被称为A相和B相。

每个传感器通过一个发光二极管（LED）和一个光电二极管（Photodetector）来工作。

LED发出光束，光束穿过光栅（Grating）并照射到旋转的编码盘上。

然后，光栅上的开和闭区域将光束转换为脉冲信号。

传感器将这些信号转换为电信号发送到电子读取器。

2.电子读取器：电子读取器负责接收来自传感器的脉冲信号，并将其转换为实际的旋转角度或线性位置。

这些脉冲信号通常是由两个传感器的A相和B相之间的相位差来表示的。

电子读取器通过计算相位差来确定旋转角度或线性位置，并将结果输出为模拟信号或数字信号。

1.安装：将编码器固定在需要进行旋转角度或线性位置测量的设备上。

确保编码器与被测量的旋转轴或线性运动装置之间有适当的机械连接。

确保对齐准确，以确保获得准确的测量结果。

2.连接：将传感器的输出线缆连接到电子读取器的输入端口。

在进行连接之前，请仔细阅读编码器和电子读取器的操作手册，以确保正确连接。

这通常涉及连接电源和接地线缆，并确保正确连接A相和B相信号线。

3.设置：根据实际测量需求，设置电子读取器的参数。

这可能包括旋转角度或线性位置的测量范围、信号分辨率（即每个脉冲代表的旋转角度或线性位移量）等。

遵循操作手册中的指导进行设置。

4.校准：在开始实际测量之前，请根据需要对编码器进行校准。

校准通常需要使用一个已知的旋转或线性运动标准来进行比较。

在校准过程中，您可以调整电子读取器的参数，以确保测量结果的准确性和可重复性。

5.读取：一旦设置和校准完成，您可以开始读取旋转角度或线性位置的测量结果。

分别说明绝对式和增量式光电编码器的工作原理(一)光电编码器的工作原理1. 引言光电编码器是一种将机械运动转换为电子信号的装置，广泛应用于自动化控制系统中。

其中，绝对式光电编码器和增量式光电编码器是两种常见的类型。

本文将逐步介绍它们的工作原理。

2. 绝对式光电编码器的工作原理传感器阵列绝对式光电编码器通过使用一个传感器阵列来确定位置。

该传感器阵列由一系列光电接收器组成，每个光电接收器都能检测到固定位置上的光线。

光源和缝隙绝对式光电编码器中，存在一个光源和一个旋转的光学光栅。

在光栅上有一些精确的缝隙，当旋转时，光线可以穿过缝隙到达传感器阵列。

信号解码当光线穿过缝隙时，光电接收器会感知到光信号的存在，然后将其转换为相应的电信号。

所经过的缝隙数量和光栅的起始位置决定了相应的编码值。

原始位置计算通过检测光线通过光栅的缝隙，可以计算出初始位置，即将光栅与传感器阵列的位置进行匹配。

在之后的运动中，光栅的旋转会导致光线通过不同的缝隙，从而使传感器阵列能够不断更新位置信息。

绝对位置计算根据光线通过的缝隙数量，可以计算出绝对位置。

每个缝隙对应一个特定的编码值，通过将这些编码值进行组合和分析，可以准确地确定光栅所处的绝对位置。

优势与应用绝对式光电编码器具有高精度、高分辨率和迅速的位置检测能力，适用于需要准确位置反馈的应用，如机器人控制、数控机床等。

3. 增量式光电编码器的工作原理传感器和光栅增量式光电编码器也包括传感器和光栅两部分。

在增量式编码器中，光栅的缝隙数量相对较少，通常为两个。

光信号计数当光线通过光栅时，传感器会检测到信号的变化。

光线从一个缝隙穿过时，信号计数器会进行加一操作；而当光线从另一个缝隙穿过时，信号计数器会进行减一操作。

脉冲输出增量式光电编码器的输出信号是一个脉冲信号，在光栅旋转时，信号计数器会根据光线通过光栅的缝隙数量变化而产生相应的脉冲输出。

相对位置计算根据脉冲信号的数量和方向，可以计算出光栅的相对位置。

增量式光电编码器工作原理
增量式光电编码器是将旋转角度、线性位移等转换成脉冲信号输出的一种传感器。

其工作原理基于光电效应，具体分为两部分：
1. 光电检测部分：编码器内部有光电检测装置，发射器发出光束，经过光栅等高精度光电器件的光栅，形成一系列的透光和遮光带。

光栅和发射器/接收器之间形成的多个光束经过反射，在接收器内部的光敏器件形成菱形图案。

2. 转换信号部分：在编码器内置的处理电路中，将接收到的光电信号转换成数字脉冲信号输出。

输出的脉冲信号包括A、B、Z三类，其中A、B两路信号分别相位出现的顺序是正交的，并且是AB相之间隔一个周期的脉冲信号，Z信号是一个定位脉冲信号，表示旋转轴或者机器的线性位置，具有独立的标记位置。

通过测量脉冲数和脉冲相位可以推算出被测量对象的旋转角度或者位置。

增量式光电编码器具有精度高、反应迅速、功耗低、体积小、易于安装等优点，广泛应用于工业自动化、机械、航空、军工等领域。

增量型编码器工作原理
增量型编码器是一种常用于测量旋转角度或线性位置的传感器。

它们是通过检测旋转轴或运动杆上的离散位置变化来工作的。

增量型编码器主要由两个部分组成：旋转码盘或线性刻度和光电传感器。

旋转码盘通常由一个圆盘构成，上面有固定间距的刻度线。

这些刻度线可以是光学或磁性的。

光电传感器放置在旋转轴的旁边，可以对刻度线进行检测。

当旋转码盘旋转时，刻度线会经过光电传感器的光束。

光电传感器会根据刻度线的通过情况来生成一个脉冲信号。

每次刻度线通过光电传感器时，它会生成一个脉冲。

通过统计脉冲的数量，我们可以计算出旋转编码器的旋转角度或线性位移。

通常，旋转编码器的每个完整旋转提供一个特定的脉冲数量，可以称为分辨率。

为了提高测量精度，增量型编码器通常还包括一个方向信号。

方向信号指示旋转编码器的旋转方向，通常是一个电平信号，用于判断是顺时针旋转还是逆时针旋转。

可以通过读取脉冲信号和方向信号来实时监测旋转编码器的旋转状态，并将其转换为实际的旋转角度或线性位移。

总结来说，增量型编码器通过检测旋转码盘上的刻度线通过光
电传感器生成脉冲信号来测量旋转角度或线性位移。

这些脉冲信号可以通过计数来确定位置，并通过方向信号确定旋转方向。

增量式编码器的工作原理与使用方法1.工作原理旋转编码器是一种采用光电等方法将轴的机械转角转换为数字信号输出的精密传感器，分为增量式旋转编码器和绝对式旋转编码器。

光电增量式编码器的工作原理如下：随转轴一起转动的脉冲码盘上有均匀刻制的光栅，在码盘上均匀地分布着若干个透光区段和遮光区段。

增量式编码器没有固定的起始零点，输出的是与转角的增量成正比的脉冲，需要用计数器来计脉冲数。

每转过一个透光区时，就发出一个脉冲信号，计数器当前值加1,计数结果对应于转角的增量。

增量式编码器的制造工艺简单，价格便宜，有时也用来测量绝对转角。

2.增量式编码器的分类1）单通道增量式编码器内部只有一对光电耦合器，只能产生一个脉冲序列。

2）AB相编码器内部有两对光电耦合器，输出相位差为90。

的两组脉冲序列。

正转和反转时两路脉冲的超前、滞后关系刚好相反。

由下图可知，在B相脉冲的上升沿，正转和反转时A相脉冲的电平高低刚好相反，因此使用AB相编码器，PLC可以很容易地识别出转轴旋转的方向。

需要增加测量的精度时，可以采用4倍频方式，即分别在A、B相波形的上升沿和下降沿计数，分辨率可以提高4倍，但是被测信号的最高频率相应降低。

3）三通道增量式编码器内部除了有双通道增量式编码器的两对光电耦合器外，在脉冲码盘的另外一个通道有1个透光段，每转1圈，输出1个脉冲，该脉冲称为Z相零位脉冲，用做系统清零信号，或坐标的原点，以减少测量的积累误差。

2.编码器的选型首先根据测量要求选择编码器的类型,增量式编码器每转发出的脉冲数等于它的光栅的线数。

在设计时应根据转速测量或定位的度要求，和编码器的转速，来确定编码器的线数。

编码器安装在电动机轴上，或安装在减速后的某个转轴上，编码器的转速有很大的区别。

还应考虑它发出的脉冲的最高频率是否在PLC的高速计数器允许的范围内。

3.编码器与PLC高速计数器的配合问题以S7-200为例，使用单通道增量式编码器时，可选高速计数器的单相加/减计数器模式（模式0~5），可细分为有/无外部方向输入信号、有/无复位输入和有/无启动输入信号。

增量式编码器的工作原理与使用方法1.结构：增量式编码器由光电传感器阵列、码盘和电子信号处理电路组成。

光电传感器阵列包括光电二极管和光敏电阻，用于检测码盘上的光透过和光遮挡。

2.码盘：码盘是由透光和不透光的窄间隙和窄条纹组成的圆盘。

当旋转运动导致光被遮挡或透过窄间隙时，光电传感器会检测到光的变化，并产生相应的电信号。

3.光电传感器阵列：光电二极管和光敏电阻构成的传感器阵列分别用于检测光照和光敏电阻变化。

当光透过窄间隙时，光照到达光电二极管，产生电信号。

当光被窄条纹遮挡时，光照到达光敏电阻降低，产生电信号。

4.电子信号处理电路：光电传感器产生的电信号经过处理电路进行滤波、放大和转换，最终生成数字脉冲。

1.安装：将增量式编码器固定在旋转轴上，使码盘与旋转轴相连接。

确保编码器以稳定和可靠的方式与旋转物体相连。

2. 连接：将编码器的电子信号处理电路连接到相应的信号接口，通常是通过接口线连接到外部设备。

常见的接口包括RS422、TTL和Open Collector。

3.供电：为编码器供电，通常是通过外部电源提供直流电压。

确保供电电压符合编码器的规格要求。

4.信号读取：读取编码器产生的数字脉冲信号，可以通过外部计数器或控制器进行读取。

读取过程中需要注意信号的稳定性和读取频率的合理设置。

5.解码和计数：根据编码器的规格和应用需求，使用解码算法将数字脉冲转换成具体的旋转运动参数，例如角度、速度或位置。

根据需要进行计数，实现对旋转运动的准确测量。

需要注意的是，增量式编码器只能测量相对运动，而不能提供绝对位置信息。

因此，需要在启动时将编码器与参考位置对齐，并动态追踪旋转运动，以实现准确的位置测量。

总结起来，增量式编码器通过利用光电传感器阵列检测旋转运动时光照的变化来产生数字脉冲信号，经过信号处理电路转换成数字脉冲，然后通过解码和计数将其转换成具体的旋转运动参数。

合理使用增量式编码器可以实现旋转运动的精准测量与控制。

增量式光电编码器原理及其结构增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。

它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。

一般来说，增量式光电编码器输出A、B 两相互差90°电度角的脉冲信号（即所谓的两组正交输出信号），从而可方便地判断出旋转方向。

同时还有用作参考零位的Z 相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志信号。

标志脉冲通常用来指示机械位置或对积累量清零。

增量式光电编码器主要由光源、码盘、检测光栅、光电检测器件和转换电路组成，如图1-1 所示。

码盘上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期；检测光栅上刻有A、B 两组与码盘相对应的透光缝隙，用以通过或阻挡光源和光电检测器件之间的光线。

它们的节距和码盘上的节距相等，并且两组透光缝隙错开1/4 节距，使得光电检测器件输出的信号在相位上相差90°电度角。

当码盘随着被测转轴转动时，检测光栅不动，光线透过码盘和检测光栅上的透过缝隙照射到光电检测器件上，光电检测器件就输出两组相位相差90°电度角的近似于正弦波的电信号，电信号经过转换电路的信号处理，可以得到被测轴的转角或速度信息。

增量式光电编码器输出信号波形如图1-2 所示。

增量式光电编码器的优点是：原理构造简单、易于实现；机械平均寿命长，可达到几万小时以上；分辨率高；抗干扰能力较强，信号传输距离较长，可靠性较高。

其缺点是它无法直接读出转动轴的绝对位置信息。

图 1-2 增量式光电编码器的输出信号波形1.2.2 基本技术规格在增量式光电编码器的使用过程中，对于其技术规格通常会提出不同的要求，其中最关键的就是它的分辨率、精度、输出信号的稳定性、响应频率、信号输出形式。
