sobel算子基本原理

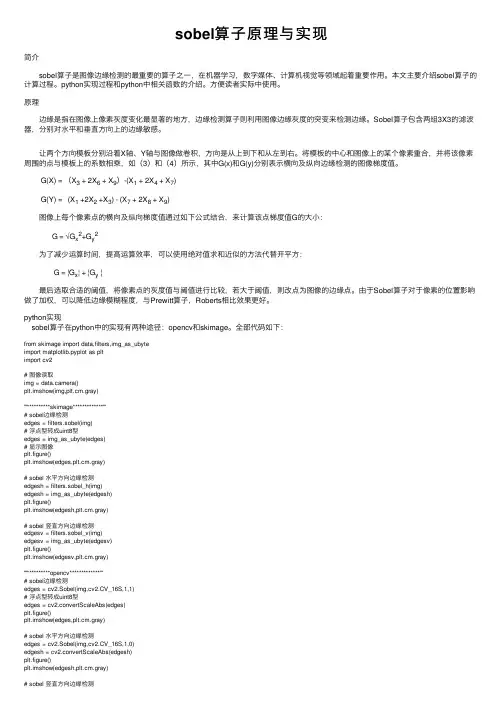

sobel算⼦原理与实现简介 sobel算⼦是图像边缘检测的最重要的算⼦之⼀，在机器学习，数字媒体、计算机视觉等领域起着重要作⽤。

本⽂主要介绍sobel算⼦的计算过程。

python实现过程和python中相关函数的介绍。

⽅便读者实际中使⽤。

原理 边缘是指在图像上像素灰度变化最显著的地⽅，边缘检测算⼦则利⽤图像边缘灰度的突变来检测边缘。

Sobel算⼦包含两组3X3的滤波器，分别对⽔平和垂直⽅向上的边缘敏感。

让两个⽅向模板分别沿着X轴、Y轴与图像做卷积，⽅向是从上到下和从左到右。

将模板的中⼼和图像上的某个像素重合，并将该像素周围的点与模板上的系数相乘，如（3）和（4）所⽰，其中G(x)和G(y)分别表⽰横向及纵向边缘检测的图像梯度值。

G(X) = （X3 + 2X6 + X9）-(X1 + 2X4 + X7)G(Y) = (X1 +2X2 +X3) - (X7 + 2X8 + X9) 图像上每个像素点的横向及纵向梯度值通过如下公式结合，来计算该点梯度值G的⼤⼩：G = √G x2+G y2为了减少运算时间，提⾼运算效率，可以使⽤绝对值求和近似的⽅法代替开平⽅： G = ¦G x¦ + ¦G y ¦ 最后选取合适的阈值，将像素点的灰度值与阈值进⾏⽐较，若⼤于阈值，则改点为图像的边缘点。

由于Sobel算⼦对于像素的位置影响做了加权，可以降低边缘模糊程度，与Prewitt算⼦，Roberts相⽐效果更好。

python实现 sobel算⼦在python中的实现有两种途径：opencv和skimage。

全部代码如下：from skimage import data,filters,img_as_ubyteimport matplotlib.pyplot as pltimport cv2# 图像读取img = data.camera()plt.imshow(img,plt.cm.gray)'''**********skimage*************'''# sobel边缘检测edges = filters.sobel(img)# 浮点型转成uint8型edges = img_as_ubyte(edges)# 显⽰图像plt.figure()plt.imshow(edges,plt.cm.gray)# sobel ⽔平⽅向边缘检测edgesh = filters.sobel_h(img)edgesh = img_as_ubyte(edgesh)plt.figure()plt.imshow(edgesh,plt.cm.gray)# sobel 竖直⽅向边缘检测edgesv = filters.sobel_v(img)edgesv = img_as_ubyte(edgesv)plt.figure()plt.imshow(edgesv,plt.cm.gray)'''**********opencv*************'''# sobel边缘检测edges = cv2.Sobel(img,cv2.CV_16S,1,1)# 浮点型转成uint8型edges = cv2.convertScaleAbs(edges)plt.figure()plt.imshow(edges,plt.cm.gray)# sobel ⽔平⽅向边缘检测edges = cv2.Sobel(img,cv2.CV_16S,1,0)edgesh = cv2.convertScaleAbs(edgesh)plt.figure()plt.imshow(edgesh,plt.cm.gray)# sobel 竖直⽅向边缘检测edges = cv2.Sobel(img,cv2.CV_16S,0,1) edgesv = cv2.convertScaleAbs(edgesv) plt.figure()plt.imshow(edgesv,plt.cm.gray)。

基于sobel 、canny 的边缘检测实现一．实验原理Sobel 的原理：索贝尔算子（Sobel operator ）是图像处理中的算子之一，主要用作边缘检测。

在技术上，它是一离散性差分算子，用来运算图像亮度函数的梯度之近似值。

在图像的任何一点使用此算子，将会产生对应的梯度矢量或是其法矢量.该算子包含两组3x3的矩阵，分别为横向及纵向，将之与图像作平面卷积，即可分别得出横向及纵向的亮度差分近似值。

如果以A 代表原始图像，Gx 及Gy 分别代表经横向及纵向边缘检测的图像，其公式如下:101202*101x G A -+⎛⎫ ⎪=-+ ⎪ ⎪-+⎝⎭ 121000*121y G A +++⎛⎫ ⎪= ⎪ ⎪---⎝⎭图像的每一个像素的横向及纵向梯度近似值可用以下的公式结合，来计算梯度的大小。

在以上例子中，如果以上的角度Θ等于零，即代表图像该处拥有纵向边缘，左方较右方暗。

在边沿检测中，常用的一种模板是Sobel 算子。

Sobel 算子有两个，一个是检测水平边沿的 ；另一个是检测垂直平边沿的 。

与 和 相比，Sobel 算子对于象素的位置的影响做了加权，因此效果更好。

Sobel 算子另一种形式是各向同性Sobel(Isotropic Sobel)算子，也有两个，一个是检测水平边沿的 ，另一个是检测垂直平边沿的 。

各向同性Sobel 算子和普通Sobel 算子相比，它的位置加权系数更为准确，在检测不同方向的边沿时梯度的幅度一致。

由于建筑物图像的特殊性，我们可以发现，处理该类型图像轮廓时，并不需要对梯度方向进行运算，所以程序并没有给出各向同性Sobel 算子的处理方法。

由于Sobel 算子是滤波算子的形式，用于提取边缘，可以利用快速卷积函数， 简单有效，因此应用广泛。

美中不足的是，Sobel 算子并没有将图像的主体与背景严格地区分开来，换言之就是Sobel 算子没有基于图像灰度进行处理，由于Sobel 算子没有严格地模拟人的视觉生理特征，所以提取的图像轮廓有时并不能令人满意。

基于sobel和canny的边缘检测原理
Sobel的原理：
Sobel 算子是图像处理中的算子之一，主要用作边缘检测。

它是一种离散性差分算子，用来运算图像亮度函数的梯度之近似值。

在图像的任何一点使用此算子，将会产生对应的梯度矢量或是其法矢量.
该算子包含两组3x3的矩阵，分别为横向及纵向，将之与图像作平面卷积，即可分别得出横向及纵向的亮度差分近似值。

以I代表原始图像，Gx及Gy分别代表经横向及纵向边缘检测的图像，其公式如下:
由于Sobel算子是滤波算子的形式，用于提取边缘，可以利用快速卷积函数，简单有效，因此应用广泛。

但是Sobel算子并没有将图像的主体与背景严格地区分开来，换言之就是Sobel算子没有基于图像灰度进行处理，由于Sobel算子没有严格地模拟人的视觉生理特征，所以提取的图像轮廓有时并不能令人满意。

在观测一幅图像的时候，我们往往首先注意的是图像与背景不同的部分，正是这个部分将主体突出显示，基于该理论，我们给出了下面阈值化轮廓提取算法，该算法已在数学上证明当像素点满足正态分布时所求解是最优的。

Canny的原理：
1、图象边缘检测必须满足两个条件：其一必须有效地抑制噪声；其次必须尽量精确确
定边缘的位置。

2、根据对信噪比与定位乘积进行测度，得到最优化逼近算子。

这就是Canny边缘检测
算子。

3、类似于LoG边缘检测方法，属于先平滑后求导数的方法。

Canny边缘检测算法可以分为四个步骤：
1）用高斯滤波器平滑图象；
2）用一阶偏导的有限差分来计算梯度的幅值和方向；3）对梯度幅值进行非极大值抑制
4）用双阈值算法检测和连接边缘。

图像识别中的轮廓提取算法探索引言：图像识别技术如今已经广泛应用于各个领域，其关键之一就是图像中的轮廓提取算法。

轮廓提取的准确与否直接影响到图像识别的效果。

本文将探索图像识别中常用的轮廓提取算法，并对其原理和优缺点进行分析。

一、边缘检测算法边缘检测是图像处理中最基础的一步，是进行轮廓提取的前提。

常用的边缘检测算法有Sobel算子、Laplacian算子和Canny算子等。

1. Sobel算子Sobel算子是一种基于梯度的边缘检测算法，其原理是通过计算每个像素点的梯度值来判断其是否为边缘点。

然后根据梯度值的大小确定边缘的强度，进而提取轮廓。

Sobel算子的优点是计算简单，对噪声鲁棒性强。

但其缺点也较为明显，容易产生边缘断裂的情况，并且对角线边缘检测效果较差。

2. Laplacian算子Laplacian算子是一种基于二阶导数的边缘检测算法，其原理是通过计算图像中每个像素点的二阶导数来判断其是否为边缘点。

Laplacian算子的优点是能够检测出边缘的交叉点，能够更精准地定位边缘。

但其缺点是对噪声比较敏感，容易产生误检。

3. Canny算子Canny算子是一种综合考虑多种因素的边缘检测算法，其原理是通过梯度计算、非极大值抑制和阈值处理来提取目标轮廓。

Canny算子的优点是能够提取清晰且连续的边缘，对噪声抑制效果好。

但其缺点是计算量较大，算法较为复杂。

二、区域生长算法区域生长算法是一种基于种子点的轮廓提取方法，其原理是在图像中选择若干个种子点，然后通过像素点之间的相似性判断来逐渐生长成为一个完整的区域。

区域生长算法的优点是能够提取出连续且相似的轮廓，适用于要求较高的图像识别任务。

但其缺点是对种子点的选择比较敏感，容易受到图像质量和噪声的影响。

三、边缘跟踪算法边缘跟踪算法是一种基于边缘连接的轮廓提取方法，其原理是通过追踪边缘点的连接关系，形成完整的轮廓。

边缘跟踪算法的优点是能够提取出精细的轮廓，并且对噪声抑制效果好。

经典边缘检测算子比较一各种经典边缘检测算子原理简介图像的边缘对人的视觉具有重要的意义，一般而言，当人们看一个有边缘的物体时，首先感觉到的便是边缘。

灰度或结构等信息的突变处称为边缘。

边缘是一个区域的结束，也是另一个区域的开始，利用该特征可以分割图像。

需要指出的是，检测出的边缘并不等同于实际目标的真实边缘。

由于图像数据时二维的，而实际物体是三维的，从三维到二维的投影必然会造成信息的丢失，再加上成像过程中的光照不均和噪声等因素的影响，使得有边缘的地方不一定能被检测出来，而检测出的边缘也不一定代表实际边缘。

图像的边缘有方向和幅度两个属性，沿边缘方向像素变化平缓，垂直于边缘方向像素变化剧烈。

边缘上的这种变化可以用微分算子检测出来，通常用一阶或两阶导数来检测边缘，如下图所以。

不同的是一阶导数认为最大值对应边缘位置，而二阶导数则以过零点对应边缘位置。

（a ）图像灰度变化（b ）一阶导数（c ）二阶导数基于一阶导数的边缘检测算子包括Roberts 算子、Sobel 算子、Prewitt 算子等，在算法实现过程中，通过22⨯（Roberts 算子）或者33⨯模板作为核与图像中的每个像素点做卷积和运算，然后选取合适的阈值以提取边缘。

拉普拉斯边缘检测算子是基于二阶导数的边缘检测算子，该算子对噪声敏感。

一种改进方式是先对图像进行平滑处理，然后再应用二阶导数的边缘检测算子，其代表是LOG 算子。

前边介绍的边缘检测算子法是基于微分方法的，其依据是图像的边缘对应一阶导数的极大值点和二阶导数的过零点。

Canny 算子是另外一类边缘检测算子，它不是通过微分算子检测边缘，而是在满足一定约束条件下推导出的边缘检测最优化算子。

1 Roberts （罗伯特）边缘检测算子景物的边缘总是以图像中强度的突变形式出现的，所以景物边缘包含着大量的信息。

由于景物的边缘具有十分复杂的形态，因此，最常用的边缘检测方法是所谓的“梯度检测法”。

设(,)f x y 是图像灰度分布函数；(,)s x y 是图像边缘的梯度值；(,)x y ϕ是梯度的方向。

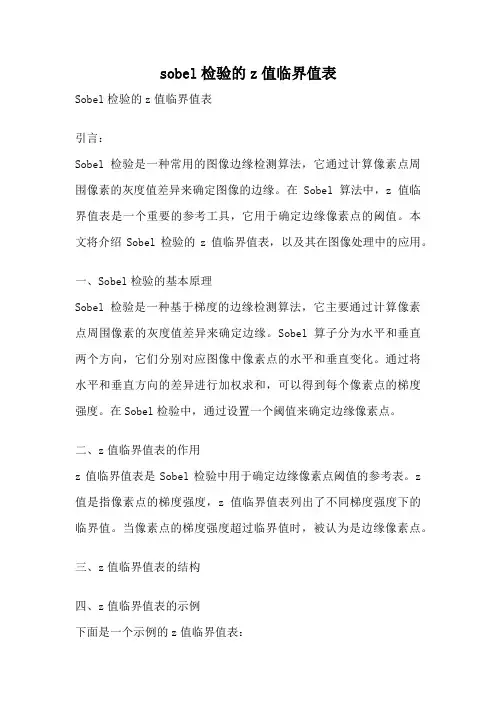

sobel检验的z值临界值表Sobel检验的z值临界值表引言：Sobel检验是一种常用的图像边缘检测算法，它通过计算像素点周围像素的灰度值差异来确定图像的边缘。

在Sobel算法中，z值临界值表是一个重要的参考工具，它用于确定边缘像素点的阈值。

本文将介绍Sobel检验的z值临界值表，以及其在图像处理中的应用。

一、Sobel检验的基本原理Sobel检验是一种基于梯度的边缘检测算法，它主要通过计算像素点周围像素的灰度值差异来确定边缘。

Sobel算子分为水平和垂直两个方向，它们分别对应图像中像素点的水平和垂直变化。

通过将水平和垂直方向的差异进行加权求和，可以得到每个像素点的梯度强度。

在Sobel检验中，通过设置一个阈值来确定边缘像素点。

二、z值临界值表的作用z值临界值表是Sobel检验中用于确定边缘像素点阈值的参考表。

z 值是指像素点的梯度强度，z值临界值表列出了不同梯度强度下的临界值。

当像素点的梯度强度超过临界值时，被认为是边缘像素点。

三、z值临界值表的结构四、z值临界值表的示例下面是一个示例的z值临界值表：梯度强度范围临界值0-20 5021-40 8041-60 10061-80 12081-100 150根据这个示例表格，当像素点的梯度强度在0-20之间时，其临界值为50；当梯度强度在21-40之间时，临界值为80，依此类推。

五、z值临界值表的应用z值临界值表在Sobel检验中起到了重要的作用。

通过参考z值临界值表，我们可以根据图像的特点来确定合适的边缘像素点阈值。

在实际应用中，我们可以根据图像的特点和需求来选择适当的z值范围和对应的临界值，以获得更好的边缘检测效果。

六、总结本文介绍了Sobel检验的z值临界值表，以及其在图像处理中的应用。

z值临界值表是Sobel检验中用于确定边缘像素点阈值的参考表，通过参考z值临界值表，我们可以根据图像的特点来确定合适的边缘像素点阈值。

在实际应用中，我们可以根据图像的特点和需求来选择适当的z值范围和对应的临界值，从而获得更好的边缘检测效果。

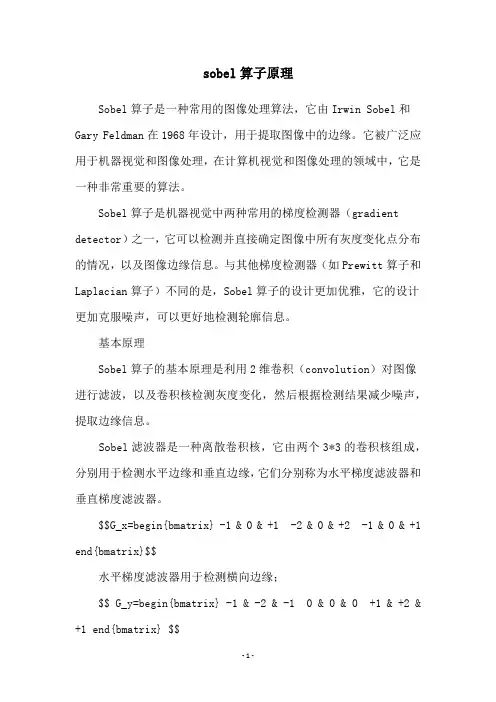

sobel算子原理Sobel算子是一种常用的图像处理算法，它由Irwin Sobel和Gary Feldman在1968年设计，用于提取图像中的边缘。

它被广泛应用于机器视觉和图像处理，在计算机视觉和图像处理的领域中，它是一种非常重要的算法。

Sobel算子是机器视觉中两种常用的梯度检测器（gradient detector）之一，它可以检测并直接确定图像中所有灰度变化点分布的情况，以及图像边缘信息。

与其他梯度检测器（如Prewitt算子和Laplacian算子）不同的是，Sobel算子的设计更加优雅，它的设计更加克服噪声，可以更好地检测轮廓信息。

基本原理Sobel算子的基本原理是利用2维卷积（convolution）对图像进行滤波，以及卷积核检测灰度变化，然后根据检测结果减少噪声，提取边缘信息。

Sobel滤波器是一种离散卷积核，它由两个3*3的卷积核组成，分别用于检测水平边缘和垂直边缘，它们分别称为水平梯度滤波器和垂直梯度滤波器。

$$G_x=begin{bmatrix} -1 & 0 & +1 -2 & 0 & +2 -1 & 0 & +1 end{bmatrix}$$水平梯度滤波器用于检测横向边缘；$$ G_y=begin{bmatrix} -1 & -2 & -1 0 & 0 & 0 +1 & +2 & +1 end{bmatrix} $$垂直梯度滤波器用于检测纵向边缘。

在实际应用中，这两个卷积核经常会同时应用在图像上，以得到最终的边缘检测结果。

在Sobel算子的应用中，任何图像的像素都会被2个卷积核卷积，然后求出它们的卷积和。

这个结果被称为梯度，其大小和图像中的边缘强度有关。

当梯度的绝对值较大时，表示图像中出现了边缘，而当梯度的绝对值较小时，表示图像中没有边缘或边缘较弱。

Sobel算子应用Sobel算子在图像处理中有多种应用，其中包括：（1）图像边缘检测：Sobel算子可以用于检测图像中的边缘，从而提取图像信息；（2）图像灰度判断：Sobel算子可以用于获取图像灰度变化分布，从而确定图像中的灰度区域；（3）图像亮度提升：Sobel算子可以获取图像的边缘信息，有助于后续的颜色校正，从而提升图像的亮度；（4）图像锐化：Sobel算子可以用于检测图像的清晰程度，有助于实现图像的锐化处理；（5）图像特征提取：Sobel算子可以协助检测图像中重要特征，提取出其中有用信息，从而提高图像处理的精准度。

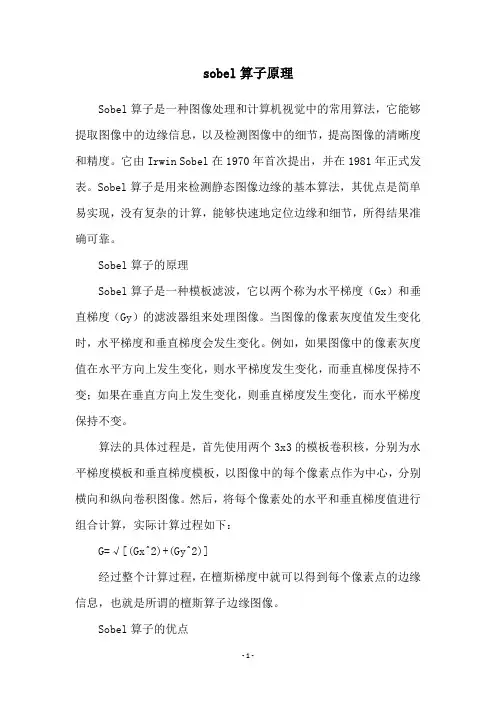

sobel算子原理Sobel算子是一种图像处理和计算机视觉中的常用算法，它能够提取图像中的边缘信息，以及检测图像中的细节，提高图像的清晰度和精度。

它由Irwin Sobel在1970年首次提出，并在1981年正式发表。

Sobel算子是用来检测静态图像边缘的基本算法，其优点是简单易实现，没有复杂的计算，能够快速地定位边缘和细节，所得结果准确可靠。

Sobel算子的原理Sobel算子是一种模板滤波，它以两个称为水平梯度（Gx）和垂直梯度（Gy）的滤波器组来处理图像。

当图像的像素灰度值发生变化时，水平梯度和垂直梯度会发生变化。

例如，如果图像中的像素灰度值在水平方向上发生变化，则水平梯度发生变化，而垂直梯度保持不变；如果在垂直方向上发生变化，则垂直梯度发生变化，而水平梯度保持不变。

算法的具体过程是，首先使用两个3x3的模板卷积核，分别为水平梯度模板和垂直梯度模板，以图像中的每个像素点作为中心，分别横向和纵向卷积图像。

然后，将每个像素处的水平和垂直梯度值进行组合计算，实际计算过程如下：G=√[(Gx^2)+(Gy^2)]经过整个计算过程，在檀斯梯度中就可以得到每个像素点的边缘信息，也就是所谓的檀斯算子边缘图像。

Sobel算子的优点Sobel算子的最大优点就是算法简单，快速，容易实现，成本低廉，能够快速地定位边缘和细节，所得结果准确可靠，可以应用在图像识别、计算机视觉等多种应用领域中。

另外，它比其他边缘检测算子更加稳定，在处理噪声较多的图像时能够更好地抑制噪声，特别是在低纹理图像和含有伪边缘的图像中。

Sobel算子的缺点Sobel算子的一个缺点就是它只能检测沿着水平或垂直方向的边缘，而无法检测斜着的边缘，这就需要采用更复杂的算法来检测斜着的边缘，这样就可以得到更多的边缘信息。

此外，Sobel算子也存在偏见性边缘识别现象，即在特定方向上的强边缘会被识别为不同的强度，这就需要开发更多的算法来处理复杂的图像效果。

总结Sobel算子是一种简单实用的图像处理算法，它能够快速准确地定位图像中的边缘和细节，所得结果准确可靠，并且成本低廉，可以用于各种图像识别、计算机视觉等应用领域。

Sobel算子1. 引言Sobel算子是一种图像边缘检测算法，广泛应用于图像处理领域。

它可以帮助我们在图像中找到边缘，这对于图像分割、特征提取和物体识别等任务非常重要。

本文将介绍Sobel算子的原理、实现以及相关应用。

2. Sobel算子原理Sobel算子通过对图像进行卷积操作，以检测边缘。

这个过程可以理解为在图像上滑动一个大小为3×3的卷积核，对每个位置进行卷积计算，得到该位置的边缘强度。

算子的计算公式如下：Gx = [[-1, 0, 1],[-2, 0, 2],[-1, 0, 1]]Gy = [[-1, -2, -1],[0, 0, 0],[1, 2, 1]]gradient = sqrt(Gx^2 + Gy^2)其中，Gx和Gy分别表示水平和垂直方向上的卷积核。

通过对图像进行卷积得到Gx 和Gy，最后计算梯度的大小可以用来表示边缘的强度。

3. Sobel算子实现在Python中，我们可以使用OpenCV库中的Sobel函数来实现Sobel算子。

以下是一个简单的示例代码，展示了如何使用Sobel函数进行边缘检测：import cv2# 读取图像image = cv2.imread('image.jpg', cv2.IMREAD_GRAYSCALE)# 使用Sobel函数进行边缘检测gradient_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)gradient_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)# 计算梯度的大小gradient = cv2.sqrt(cv2.addWeighted(cv2.pow(gradient_x, 2.0), 1.0, cv2.pow(gra dient_y, 2.0), 1.0, 0.0))# 显示结果cv2.imshow('Original Image', image)cv2.imshow('Gradient', gradient)cv2.waitKey(0)cv2.destroyAllWindows()在这个示例中，我们首先使用cv2.imread函数读取了一张灰度图像。

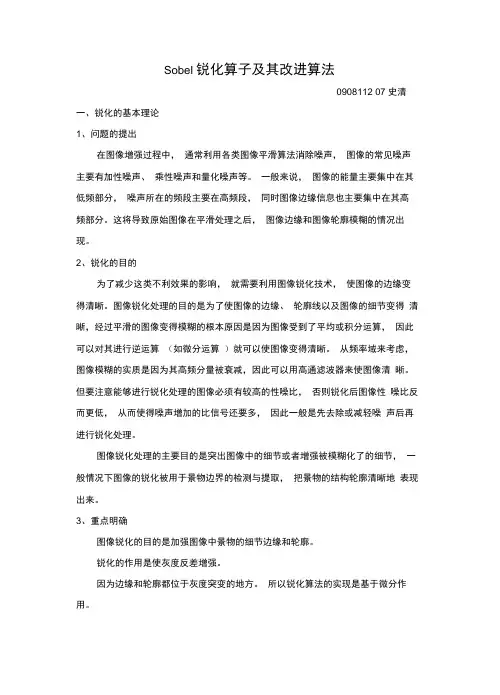

Sobel 锐化算子及其改进算法0908112 07 史清一、锐化的基本理论1、问题的提出在图像增强过程中，通常利用各类图像平滑算法消除噪声，图像的常见噪声主要有加性噪声、乘性噪声和量化噪声等。

一般来说，图像的能量主要集中在其低频部分，噪声所在的频段主要在高频段，同时图像边缘信息也主要集中在其高频部分。

这将导致原始图像在平滑处理之后，图像边缘和图像轮廓模糊的情况出现。

2、锐化的目的为了减少这类不利效果的影响，就需要利用图像锐化技术，使图像的边缘变得清晰。

图像锐化处理的目的是为了使图像的边缘、轮廓线以及图像的细节变得清晰，经过平滑的图像变得模糊的根本原因是因为图像受到了平均或积分运算，因此可以对其进行逆运算（如微分运算）就可以使图像变得清晰。

从频率域来考虑，图像模糊的实质是因为其高频分量被衰减，因此可以用高通滤波器来使图像清晰。

但要注意能够进行锐化处理的图像必须有较高的性噪比，否则锐化后图像性噪比反而更低，从而使得噪声增加的比信号还要多，因此一般是先去除或减轻噪声后再进行锐化处理。

图像锐化处理的主要目的是突出图像中的细节或者增强被模糊化了的细节，一般情况下图像的锐化被用于景物边界的检测与提取，把景物的结构轮廓清晰地表现出来。

3、重点明确图像锐化的目的是加强图像中景物的细节边缘和轮廓。

锐化的作用是使灰度反差增强。

因为边缘和轮廓都位于灰度突变的地方。

所以锐化算法的实现是基于微分作用。

4、图像锐化的方法一阶微分锐化方法；二阶锐化微分方法。

5、一阶微分锐化的基本原理一阶微分计算公式：f'(x,y)-—x y离散之后的差分方程：f (i,j) [f (i 1,j) f(i,j)] [f(i,j 1) f(i,j)]考虑到图像边界的拓扑结构性，根据这个原理派生出许多相关的方法。

故一阶微分锐化又可分为单方向一阶微分锐化和无方向一阶微分锐化，后者又包括交叉微分锐化、Sobe锐化、Priwitt锐化。

6无方向一阶微分锐化问题的提出及设计思想单方向的锐化处理结果对于人工设计制造的具有矩形特征物体(例如：楼房、汉字等)的边缘的提取很有效。

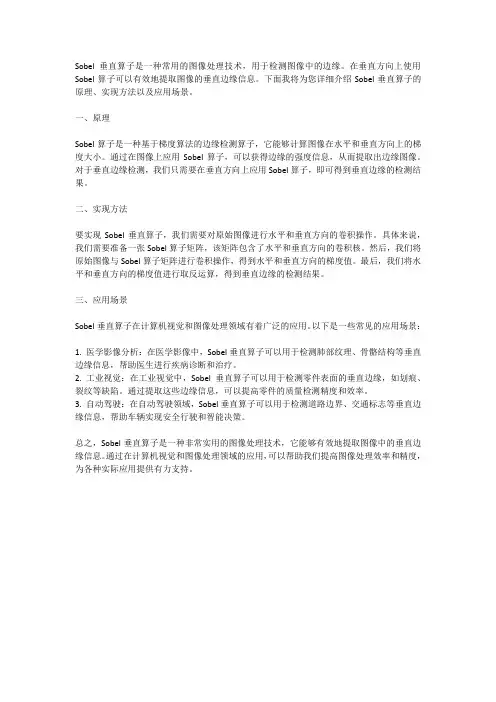

Sobel垂直算子是一种常用的图像处理技术，用于检测图像中的边缘。

在垂直方向上使用Sobel算子可以有效地提取图像的垂直边缘信息。

下面我将为您详细介绍Sobel垂直算子的原理、实现方法以及应用场景。

一、原理Sobel算子是一种基于梯度算法的边缘检测算子，它能够计算图像在水平和垂直方向上的梯度大小。

通过在图像上应用Sobel算子，可以获得边缘的强度信息，从而提取出边缘图像。

对于垂直边缘检测，我们只需要在垂直方向上应用Sobel算子，即可得到垂直边缘的检测结果。

二、实现方法要实现Sobel垂直算子，我们需要对原始图像进行水平和垂直方向的卷积操作。

具体来说，我们需要准备一张Sobel算子矩阵，该矩阵包含了水平和垂直方向的卷积核。

然后，我们将原始图像与Sobel算子矩阵进行卷积操作，得到水平和垂直方向的梯度值。

最后，我们将水平和垂直方向的梯度值进行取反运算，得到垂直边缘的检测结果。

三、应用场景Sobel垂直算子在计算机视觉和图像处理领域有着广泛的应用。

以下是一些常见的应用场景：1. 医学影像分析：在医学影像中，Sobel垂直算子可以用于检测肺部纹理、骨骼结构等垂直边缘信息，帮助医生进行疾病诊断和治疗。

2. 工业视觉：在工业视觉中，Sobel垂直算子可以用于检测零件表面的垂直边缘，如划痕、裂纹等缺陷。

通过提取这些边缘信息，可以提高零件的质量检测精度和效率。

3. 自动驾驶：在自动驾驶领域，Sobel垂直算子可以用于检测道路边界、交通标志等垂直边缘信息，帮助车辆实现安全行驶和智能决策。

总之，Sobel垂直算子是一种非常实用的图像处理技术，它能够有效地提取图像中的垂直边缘信息。

通过在计算机视觉和图像处理领域的应用，可以帮助我们提高图像处理效率和精度，为各种实际应用提供有力支持。

sobel法Sobel算子是一种常见的边缘检测算法，它通过计算图像中每个像素点的梯度值来寻找图像中的边缘。

本文将介绍Sobel算子的原理、应用以及优缺点。

一、Sobel算子的原理Sobel算子是一种离散的微分算子，它利用图像中每个像素点的邻域像素值来计算该点的梯度。

在一维情况下，Sobel算子的模板为[-1,0,1]，通过将该模板应用于图像中的每个像素点，可以得到该点的梯度值。

在二维情况下，Sobel算子分为水平和垂直两个方向的算子，分别为：水平方向：[[-1,0,1],[-2,0,2],[-1,0,1]]垂直方向：[[-1,-2,-1],[0,0,0],[1,2,1]]通过分别将水平和垂直方向的Sobel算子应用于图像中的每个像素点，可以得到图像中每个像素点的梯度值和方向。

二、Sobel算子的应用Sobel算子常用于图像边缘检测，它可以通过检测图像中像素值的变化来寻找边缘。

具体而言，Sobel算子通过计算图像中每个像素点的梯度值，将梯度值较大的像素点标记为边缘点。

在实际应用中，可以通过设定一个阈值来控制边缘点的数量，从而得到更清晰的边缘图像。

三、Sobel算子的优缺点Sobel算子具有以下优点：1. 简单易实现：Sobel算子的计算过程简单，只需要将模板应用于图像中的每个像素点即可。

2. 计算速度快：Sobel算子的计算速度相对较快，适用于实时处理的应用场景。

3. 对噪声有一定的抵抗能力：Sobel算子采用局部像素点进行计算，可以在一定程度上抵抗图像中的噪声。

然而，Sobel算子也存在一些缺点：1. 对角线边缘检测效果较差：由于Sobel算子只考虑了水平和垂直方向的梯度变化，对角线方向的边缘检测效果较差。

2. 灵敏度不均衡：Sobel算子在计算像素点梯度值时，对中心像素点的权重较大，而对周围像素点的权重较小，导致边缘检测结果中存在一定的灵敏度不均衡。

四、Sobel算子的改进为了克服Sobel算子的缺点，研究者们提出了许多改进的方法。

sobel算子原理Sobel算子原理。

Sobel算子是一种经典的边缘检测算子，它常被用来检测图像中的边缘信息。

Sobel算子的原理是基于图像灰度的一阶微分，通过对图像进行卷积运算，可以得到图像在水平和垂直方向上的梯度信息，从而实现对图像边缘的检测。

Sobel算子是一种离散的差分算子，它由两个3x3的矩阵组成，分别对应水平方向和垂直方向的边缘检测。

这两个矩阵分别为：水平方向，Gx = [[-1, 0, 1], [-2, 0, 2], [-1, 0, 1]]垂直方向，Gy = [[-1, -2, -1], [0, 0, 0], [1, 2, 1]]其中，Gx和Gy分别表示水平方向和垂直方向上的梯度值。

通过对图像进行Gx和Gy的卷积运算，可以得到图像在水平和垂直方向上的梯度值。

Sobel算子的原理是基于图像灰度的一阶微分，它利用了图像中像素之间的灰度差异来检测边缘。

在图像的边缘处，像素的灰度值会发生明显的变化，因此在边缘位置，梯度值会很大。

而在平坦区域，梯度值会很小。

在实际应用中，Sobel算子通常与非极大值抑制和双阈值检测等步骤结合使用，以得到更加准确的边缘检测结果。

非极大值抑制可以进一步细化边缘位置，消除一些不必要的边缘响应；而双阈值检测则可以将边缘像素分为强边缘和弱边缘，从而更好地识别出真实的边缘。

总的来说，Sobel算子是一种简单而有效的边缘检测算子，它通过对图像进行卷积运算，可以得到图像中像素在水平和垂直方向上的梯度值，从而实现对图像边缘的检测。

在实际应用中，Sobel算子常常与其他技术结合使用，以得到更加准确的边缘检测结果。

希望本文对Sobel算子的原理有所帮助，谢谢阅读！。

SOBEL算子Sobel算子及改进算法一、Sobel边缘检测算子在讨论边缘算子之前，首先给出一些术语的定义：(1)边缘点：图像中具有坐标[i，j]，且处在强度显著变化的位置上的点。

(2)边缘段：对应于边缘点坐标[i，j]及其方位，边缘的方位可能是梯度角。

(3)边缘检测器：从图像中抽取边缘(边缘点和边缘段)集合的算法。

(4)边缘跟踪：一个用来确定轮廊的图像(指滤波后的图像)搜索过程。

二、Sobel算子的基本原理采用3×3邻域可以避免在像素之间内插点上计算梯度。

Sobel算子也是一种梯度幅值，即：其中的偏导数用下式计算：Sx=(a2+ca3+a4)一(a0+ca7+a6)Sy= (a0+ca l+a2)一(a6+ca5+a4)其中常数c=2。

和其他的梯度算子一样，Sx 和Sy可用卷积模板来实现(见图2)。

图2 卷积模板这一算子把重点放在接近于模板中心的像素点图2和图3表明了这一算子的作用。

Sobel算子是边缘检中最常用的算子之一。

图3用于说明Sobel算子的邻域像素点标记算法的基本原理：由于图像边缘附近的亮度变化比较大，所以可以把那些在邻域内灰度超过某个值的像素点当作边缘点。

算法的主要步骤：1)分别将2个方向模板沿着图像从一个像素移动到另一个像素，并将像素的中心与图像中的某个像素位置重合；2)将模板内的系数与其图像上相对应的像素值相乘；3)将所有相乘的值相加；4)将2个卷积的最大值。

赋给图像中对应模板中心位置的像素，作为该像素新的灰度值；5)选取合适的阈值TH，若新像素灰度值≥TH，则判读该像素点为图像边缘点。

三、Sobel算子图像边缘检测的MATLB程序实现及仿真>> f=imread('peppers.png');>> f=rgb2gray(f);>> f=im2double(f);%使用垂直Sobel算子，自动选择阈值>> [VSFAT Threshold]=edge(f,'sobel','vertical');%边缘检测>>figure,imshow(f),title('原始图像');%显示原始图像>> figure,imshow(VSFAT),title('垂直图像边缘检测');%显示边缘检测图像>> s45=[-2 -1 0;-1 0 1;0 1 2];%使用指定45度角Sobel算子滤波器，指定阈值>>FST45=imfilter(f,s45,'replicate');>>SFST45=SFST45>=Threshold;>> figure,imshow(SFST45),title('45度角图像边缘检测');%显示边缘检测图像>>原始图像垂直边缘检测图像45度角边缘检测图像本实验中使用Sobel算子在3个方向进行了图像边缘检测，从程序运行结果可以看出，45度角Sobel算子生成的边缘检测图像呈现出浮雕效果，水平和垂直Sobel算子检测出的边缘多于单个方向上检测出的边缘。

sobel算子原理
sobel算子是一种常用的图像边缘检测算法，它通过计算像素点的梯度强度来确定图像中物体的边缘。

该算子在图像处理和计算机视觉领域广泛应用。

sobel算子基于卷积原理，它使用一个3x3的卷积核来对图像进行滤波操作。

该卷积核分为垂直和水平两部分，分别用于检测图像中的垂直和水平边缘。

在图像处理中，边缘可以被看作是图像亮度变化的地方。

sobel算子通过计算每个像素点的梯度，即亮度变化的幅度，来找出图像中的边缘。

具体而言，sobel算子在水平方向上对图像进行卷积运算，得到水平方向上的边缘强度。

同时，在垂直方向上进行卷积运算，得到垂直方向上的边缘强度。

然后，将两个方向上的边缘强度进行合并，得到最终的边缘图像。

sobel算子的计算过程可以用以下两个卷积核表示：
水平方向上的卷积核：
-1 0 1
-2 0 2
-1 0 1
垂直方向上的卷积核：
-1 -2 -1
0 0 0
1 2 1
在进行卷积操作时，将卷积核与图像进行逐像素的计算。

通过
将卷积核与图像进行内积运算，可以得到当前像素点的边缘强度值。

sobel算子通过计算像素点的梯度来检测图像中的边缘。

梯度
值较大的像素点往往表示边缘的位置，而梯度值较小的像素点则表示图像中的平坦区域。

总结而言，sobel算子是一种基于卷积原理的图像边缘检测算法。

它通过计算图像中像素点的梯度来确定边缘的位置。

该算子在实际应用中可以帮助我们提取图像的特征，用于目标检测、图像分割和边缘增强等方面。

用sobel算子计算梯度例题Sobel算子是一种常用的图像梯度算子之一，用于检测图像的边缘和轮廓。

它是一个离散型差分算子，可以通过对图像进行卷积操作来计算梯度。

Sobel算子的原理是利用局部邻域内像素的亮度差异来检测图像中的边缘。

它分别计算图像在水平和垂直方向上的一阶导数，然后将两者合并得到图像的梯度。

具体来说，Sobel算子定义了两个卷积核，一个用于水平方向上的平滑和计算梯度，另一个用于垂直方向上的平滑和计算梯度。

这两个卷积核分别为：Gx = [[-1, 0, 1],[-2, 0, 2],[-1, 0, 1]]Gy = [[-1, -2, -1],[0, 0, 0],[1, 2, 1]]其中，Gx用于计算水平方向上的梯度，Gy用于计算垂直方向上的梯度。

对于给定的图像I，可以使用这两个卷积核对其进行卷积操作，得到两个梯度图像Gx和Gy。

在实际计算中，我们可以将每个像素的值定义为G =sqrt(Gx^2 + Gy^2)，即将水平和垂直方向上的梯度合并为一个梯度值。

同时，还可以计算每个像素的梯度方向，定义为theta = arctan(Gy / Gx)。

使用Sobel算子进行图像梯度计算的步骤如下：1. 将输入图像转换为灰度图像，即将RGB图像转为单通道图像。

2. 对灰度图像进行平滑处理，可以使用高斯滤波器进行平滑，以减少图像中的噪声。

3. 对平滑后的图像应用Sobel算子，通过对每个像素点进行卷积操作，计算梯度G和梯度方向theta。

4. 根据梯度G的大小，可以进行边缘检测，常用的方法是对梯度进行阈值处理，将低于某个阈值的梯度视为背景，高于某个阈值的梯度视为边缘。

5. 将计算得到的梯度图像和边缘图像可视化，可以通过将梯度映射到灰度或彩色空间来展示。

这是Sobel算子计算梯度的基本步骤，可以在计算机视觉和图像处理领域的许多应用中使用，如边缘检测、图像分割、对象识别等。

此外，除了Sobel算子，还有其他一些常用的图像梯度算子，如Laplacian算子和Canny算子。

sobel算子通俗易懂
摘要：
1.Sobel 算子简介
2.Sobel 算子的原理
3.Sobel 算子的应用领域
4.Sobel 算子的优缺点
5.总结
正文：
Sobel 算子是一种在图像处理和计算机视觉领域广泛应用的算子，它主要用于提取图像中的边缘信息。

Sobel 算子的名称来源于其发明者，英国数学家Peter J.Sobel。

它是一种线性算子，可以对图像中的像素进行微分操作，从而检测出图像中的边缘。

Sobel 算子的原理是利用图像中像素点上下左右相邻像素的灰度值差异来计算其梯度。

具体来说，Sobel 算子包含两个方向，一个沿着水平方向，一个沿着垂直方向。

水平方向上的Sobel 算子可以检测图像中的水平边缘，垂直方向上的Sobel 算子则可以检测图像中的垂直边缘。

通过计算水平和垂直方向上的梯度幅值，可以得到边缘的强度信息。

Sobel 算子在图像处理和计算机视觉领域有广泛的应用，例如边缘检测、目标识别、图像分割等。

在实际应用中，Sobel 算子常常与其他算子结合使用，以提高边缘检测的性能。

Sobel 算子的优点在于其计算简单、速度快，且对噪声具有一定的抗干扰
能力。

然而，Sobel 算子也存在一定的缺点，例如对于某些特殊形状的边缘，其检测效果可能不佳。

此外，Sobel 算子对边缘的精确度要求较高，因此在处理复杂图像时，可能需要采用更为复杂的算子或算法。

总的来说，Sobel 算子在图像处理和计算机视觉领域具有重要地位。

一、介绍MATLAB Sobel函数MATLAB中的Sobel函数是图像处理工具箱中常用的函数之一，它主要用于边缘检测。

Sobel算子是一种常用的边缘检测算子，可以帮助我们找到图像中的边缘，对图像进行分割和识别等操作起到了至关重要的作用。

在MATLAB中，我们可以通过调用Sobel函数来实现对图像的边缘检测，以及其他相关的图像处理操作。

二、Sobel算子的原理Sobel算子是一种离散型的微分算子，用于检测图像中的边缘。

它通过对图像中每个像素点的灰度值进行加权求和，来获取该像素点的梯度值，并在图像中标记出边缘。

Sobel算子通常使用3x3的模板来进行计算，分为水平和垂直两个方向，分别对图像进行卷积操作。

水平方向的Sobel算子可以帮助我们检测图像中的垂直边缘，而垂直方向的Sobel算子可以帮助我们检测图像中的水平边缘。

三、MATLAB中Sobel函数的基本用法在MATLAB中，我们可以通过调用Sobel函数来实现对图像的边缘检测。

Sobel函数的基本语法如下：```BW = edge(I,'sobel');```其中，I代表输入的灰度图像，'sobel'表示使用Sobel算子进行边缘检测。

调用Sobel函数后，将得到一个二值化的图像BW，其中边缘像素被标记为1，非边缘像素被标记为0。

除了基本的边缘检测之外，Sobel函数还可以通过指定阈值来进行边缘强度的筛选，以及指定方向来进行特定方向的边缘检测。

例如：```BW = edge(I,'sobel',threshold,direction);```其中，threshold表示设定的阈值，direction表示指定的方向。

通过这种方式，我们可以根据具体需求来定制化Sobel函数的边缘检测操作。

四、Sobel算子在图像处理中的应用Sobel算子作为一种经典的边缘检测算子，在图像处理领域有着广泛的应用。

其主要应用包括但不限于以下几个方面：1. 物体识别使用Sobel算子进行边缘检测可以帮助我们找到图像中的物体轮廓，从而实现对物体的自动识别和定位。
