高三级物理科选修3-1第二章《恒定电流》
（1）如果是用直流10V挡测量电压，则读数为 V。
（2）如果是用×100Ω挡测量电阻，则读数为Ω。
（3）如果是用直流5mA挡测量电流，则读数为 mA。
多用电表的读数是本节学习的重点和难点，教师针对学生的读数情况进行点评
让学生设计多用电表测量电压、电流的电
(2)按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．
（3）将选择开关置于交流电压250V挡，测220V的交流电压；
学生在老师的引导
姆表的电路原理图。
实际的欧姆表就是根据闭合电路的欧姆定律的原理基础上制成的。
七、板书设计标题：实验《练习使用多用电表》
一、实验目的：
、学会应用多用电表测量电压、电流、电阻。
高中物理人教版选修3-1第二章第9节实验：练习使用多用电表同步练习一、选择题1.如图所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的。
为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c 端，并观察多用电表指针的示数。
下列选项中符合操作规程的是（）A.直流10 V挡B.直流0.5 A挡C.直流2.5 V挡D.欧姆挡【答案】A【考点】多用电表的原理和使用【解析】【解答】因为被检测的电路为含电源电路，所以选用欧姆挡一定不行，选项D不符合题意；由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全，选项C不符合题意；估测电路中电流的最大值可能为I m＝1.2 A，所以选用直流0.5 A挡也不对，B选项不符合题意；只能选用直流10 V挡，A选项符合题意。
故正确答案为：A。
【分析】此题属于基础题型，考查对多用电表的使用以及对常见电路问题中电流表、电压表量程的估测与选择条件，需引起注意。
2.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。
如图所示，是用多用电表欧姆挡（×10 Ω）测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是（）A. 甲，aB. 乙，aC. 丙，bD. 乙，b【答案】B【考点】多用电表的原理和使用【解析】【解答】晶体二极管的正向电阻很小，而反向电阻很大。
由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B符合题意。
故答案为：B。
【分析】此题属于基础题型，考查对二极管正、反向电阻特点，以及考查多用电表中欧姆表的使用原理，较为简单。
3.在商店选购一个10 μF电容器，在只有一个多用电表的情况下，为了挑选一个优质产品，应选用哪个量程：①直流电压挡；②直流电流挡；③欧姆挡；选好量程以后，再将多用电表两根测试笔接待检电容器，如果电容器是优质的，电表指针应该：④不偏转；⑤偏转至最右边；⑥偏转至中值；⑦偏转一下又返回最左边正确的选项是（）A. ①④B. ①⑤C. ③④D. ③⑦【答案】D【考点】多用电表的原理和使用【解析】【解答】若用电压、电流挡，则因无电源无法检测，故要用欧姆挡；使用欧姆挡检测时，接通时是充电过程，充电完毕后，相当于断路，电阻无穷大，故测量时指针先偏转一下又返回到最左边，选项D 符合题意。
8多用电表的原理9 实验:练习使用多用电表一、欧姆表1．原理：依据闭合电路的欧姆定律制成，它是由电流表改装而成的．2．内部构造：由表头、电源和可变电阻三部分组成．3．测量原理如图所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I g＝错误!,改变R x,电流I随着改变,每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的R x值，就可以从刻度盘上直接读出被测电阻的阻值．电阻挡的零刻度为什么在刻度盘最右端？提示：当所测电阻R x＝0时,电流表中的电流最大，为表头的满偏电流．二、多用电表1．用途：共用一个表头，可分别测量电压、电流、电阻等物理量．2．最简单的多用电表原理图如图甲所示，当单刀多掷开关接通1时，可作为电流表使用；接通2时,可作为欧姆表使用；接通3时，可作为电压表使用．3．外形构造如图乙所示(把图上内容补充完整），选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时,应把选择开关旋到OFF挡或交流电压最高挡．多用电表在使用完毕后，为什么将选择开关置于“OFF”挡或交流电压的最高挡？提示：原因有二：一是为了断开表内电源电路，以防电源放电，损坏电源；二是为了在使用不当时保护电表。
考点一欧姆表测电阻的原理1．原理如图所示欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I＝错误!，R x与电流I一一对应,故可以将表盘上的电流值改为电阻值, 就可以从表盘上直接读出电阻的数值，这样就制成了一个欧姆表．其中，R也叫调零电阻,R＋R g＋r为欧姆表的内阻．2．刻度标注1使用欧姆挡测电阻时，指针的偏角越大，测量电阻值越小，指针的偏角越小，测量电阻值越大.2流过欧姆表的电流是自己内部电源提供的，流过电压表和电流表的电流是外电路的电源提供的。
【例1】如图所示是欧姆表的工作原理图．（1）若表头的满偏电流为I g＝500 μA,干电池的电动势为1。
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

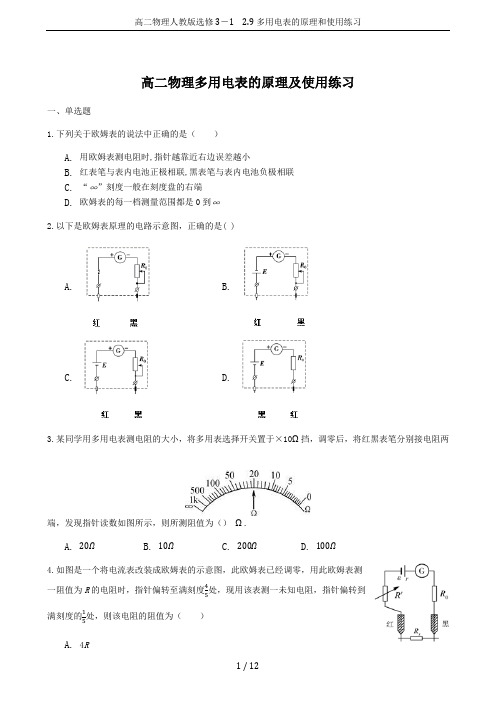

高二物理人教版选修3－1 2.9多用电表的原理和使用练习1 / 12高二物理多用电表的原理及使用练习一、单选题1.下列关于欧姆表的说法中正确的是（ ）A. 用欧姆表测电阻时,指针越靠近右边误差越小B. 红表笔与表内电池正极相联,黑表笔与表内电池负极相联C. “∞”刻度一般在刻度盘的右端D. 欧姆表的每一档测量范围都是0到∞2.以下是欧姆表原理的电路示意图，正确的是( ) A. B. C. D.3.某同学用多用电表测电阻的大小，将多用表选择开关置于×10Ω挡，调零后，将红黑表笔分别接电阻两端，发现指针读数如图所示，则所测阻值为（） Ω.A. B. C. D.4.如图是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度 处，现用该表测一未知电阻，指针偏转到满刻度的 处，则该电阻的阻值为（ ） A. 4RB. 5RC. 10RD. 16R5.如图所示为欧姆表的原理示意图．其中，电流表的满偏电流为300 μA，内阻r g＝100 Ω，调零电阻最大值R＝50 kΩ，串联的定值电阻R0＝50 Ω，电池电动势E＝1.5 V．用它测量电阻R x，能准确测量的阻值范围是( )A. ～B. ～C. ～D. ～6.实验室里可以用欧姆表直接测量电阻。
如图所示，虚线框内是欧姆表的简化结构图，它由灵敏电流表、电源、变阻器等组成。
某欧姆表的刻度值是按电源电动势为1.5V来刻度的，电流表的满偏电流为10mA．使用一段时间后，发现电动势已降为1.2V，此时重新调零后，用该欧姆表测得某电阻值为350Ω，则此电阻的实际值为( )A. B. C. D.7.如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻．下列说法正确的是（）高二物理人教版选修3－1 2.9多用电表的原理和使用练习A. 当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小B. 当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔C. 当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大D. 多用电表各挡位所对应的表盘刻度都是均匀的二、多选题8.用多用电表欧姆挡测电阻时，下列说法中正确的是( )A. 测量前必须调零,而且每测一次电阻都要重新调零B. 为了使测量值比较准确,应该用两手分别将两表笔与待测电阻两端紧紧捏在一起,以使表笔与待测电阻接触良好C. 待测电阻若是连在电路中,应当先把它与其他元件断开再测量D. 使用完毕应当拔出表笔,并把选择开关旋到“OFF”挡或交流电压最高挡9.关于多用电表，下列说法正确的是（）A. 多用表是电压表、电流表、欧姆表共用一个表头B. 用多用电表无论是测电压、电流,还是测电阻,红表笔的电势都高于黑表笔的电势C. 多用电表的电压挡、电流挡、欧姆挡都是靠外部提供电流的D. 用多用电表测电压、电流、电阻时,电流都是从红表笔流入的10.关于多用电表的使用，下列说法正确的有（）A. 甲图中用多用电表直流电压档测量的是小灯泡两端的电压,表笔接法错误B. 甲图中用多用电表直流电压档测量的是电源的路端电压,表笔接法正确C. 乙图中用多用电表电阻档测量的是二极管的反向电阻D. 乙图中用多用电表电阻档测量的是二极管的正向电阻三、实验题3 / 1211.某同学想用以下器材组装一只简易欧姆表，并能比较精确地测量一只约几千欧电阻的阻值。
第二章恒定电流全章教学内容分析本章介绍电路的基本概念和规律，在物理学发展史上，从静电到电流(动电)有一个辩证的发展过程，从内容上来说，本章和上一章有着必然的内在联系。
首先，电路中的电压概念就是静电学中的电势差，导体中的电场也是在静电场基础上引入的电流场(动态的恒定电场)，而自由电荷在导体中的定向移动，则简化为带电粒子在电场力作用下的定向移动。
其次，无论电场还是电路，都共同遵守能量守恒这一物理学的基本规律。
从电源、电动势、部分电路的电功和电热，到闭合电路欧姆定律、电源的总功率、输出功率和内电路消耗的功率，都是能量守恒的具体体现。
本章是电学实验的核心，教材提供了大量的探究性学习素材，为学生的自主学习和理解科学探究的基本方法创造了条件。
本章设计了四个学生分组实验，即“测定金属的电阻率(同时练习使用螺旋测微器)”“描绘小电珠的伏安特性曲线”“测定电源的电动势和内阻”和“练习使用多用电表”，除此以外，还设计了若干演示实验及课内外做一做、设计与探究、调查与分析等内容，供课堂内外灵活使用。
课标要求1．内容标准(1)观察并尝试识别常见的电路元器件，初步了解它们在电路中的作用。
(2)初步了解多用电表的原理。
通过实际操作学会使用多用电表。
例1：以多用电表代替学生用电表进行各种电学实验。
例2：以多用电表为测量工具，判断二极管的正负极，判断大容量电容器是否断路或者漏电。
(3)通过实验探究决定导线电阻的因素，知道电阻定律。
(4)知道电源的电动势和内阻，理解闭合电路的欧姆定律。
(5)测量电源的电动势和内阻。
(6)知道焦耳定律，了解焦耳定律在生活和生产中的应用。
例3：观察常见电热器的结构，知道其使用要点。
(7)通过实验观察门电路的基本作用。
初步了解逻辑电路的基本原理及其在自动控制中的应用。
(8)初步了解集成电路的作用。
关注我国集成电路等元器件研究的发展情况。
2．活动建议(1)分别描绘电炉丝、小灯泡、半导体二极管的IU特性曲线，对比它们导电性能的特点。
《实验：练习使用多用电表》教学设计一、教材内容分析《实验：练习使用多用电表》是人教版高中物理选修3-1第二章第9节内容，本实验在高考中出现的几率较高；另一方面从多用电表的实用性来看，掌握多用电表的使用是高中生的一项基本技能，应用多用电表测电压、电流、电阻以及鉴别电路元件也是激发学生学习积极性的原动力。
二、核心素养通过《实验：练习使用多用电表》的探究学习过程，提高学生综合应用知识解决问题的能力，培养学生的动手实践能力，并提高学生应用物理知识解决实际问题的能力。
三、教学目标1．了解多用电表的构造，掌握多用电表的使用方法。
2．会使用多用电表测电压、电流及电阻。
知道多用电表的使用规则及使用的注意事项。
3．会用多用电表测二极管的正反向电阻。
四、教学重点和难点1．重点：多用电表正确使用的方法和读数。
2．难点：多用电表中的欧姆挡的原理和使用。
五、教学用具多媒体设备、多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻等。
六、教学过程（一）引入新课通过前面的学习同学们已经基本掌握了多用电表的内部结构和原理，本节课我们通过实验了解多用电表并探究多用电表的使用。
（二）进行新课【一】介绍多用电表的外形及关键部件多媒体展示多用电表并引导学生观察欧姆表、交直流电压电流表表盘的特点以及各种功能旋钮，再简单复习多用电表的内部原理。
【二】多用电表测电压和电流（1）讲解测量方法机械调零→选择电压、电流档→选择量程→同用电器并联（测电压）、串联（测电流）→读数（2）学生分组实验注意点：1．红表笔接电路“+”极，黑表笔接电路“—”极，电流由红表笔流入，黑表笔流出。
2．测电流和电压时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。
【三】多用电表测电阻（1）讲解测量方法机械调零→选择欧姆档→选择倍率→欧姆调零→测量时使指针尽可能靠近刻度盘的中央位置（此时读数误差小）→读数（阻值等于读数乘倍率）（2）学生分组实验注意点：1．多用电表在使用前，一定要观察指针是否指向电流的零刻度。
第二章89 多用电表的原理实验：练习使用多用电表基础夯实一、选择题(单选题)1．如图所示为欧姆表的原理图，表头内阻为R g，调零电阻为R，电池的电动势为E，内阻为r，则下列说法中不正确的是(C)A．它是根据闭合电路欧姆定律制成的B．接表内电池负极的应是红表笔刻度一般在刻度盘的右端C．电阻的“∞”D．调零后刻度盘的中心刻度值是r＋R g＋R解析：欧姆表是根据闭合电路欧姆定律制成的，A正确；红表笔接内部电刻度在表盘的左端，C错；中值电阻的阻值为r 池的负极，B正确；电阻的“∞”＋R g＋R，D正确。
2．(2018·北京市中关村中学高二上学期期中)如图所示电路中，当开关S 闭合后，灯泡L1、L2均不发光，这时，用电压表测得B、C两点间有电压U BC ＝0，C、D两点间的电压U CD＝4.5V，A、D两点间电压U AD＝4.5V，则此可判断(D)A．L1短路B．L2短路C．L1断路D．L2断路解析：根据电路图可知，两灯泡串联，闭合开关后L1、L2都不亮，电压表测断路两端时，电压表示数为电源电压，测量通路位置时，电压表示数为零；由题意可知，U BC＝0，U CD＝4.5V，U AD＝4.5V，因此CD之间有断路，即L2断路，故D正确。
二、非选择题3．如图所示为用多用电表测电路中电流的实验，图中多用电表测定的是乙电阻”或“总”）的电流，测得电流的大小是__乙电阻___(填“甲电阻”“__50.0mA___。
解析：由电路中连接情况知，多用电表与乙电阻串联，故测定的是乙电阻的电流。
由图知选择量程为100mA，故指针指示读数为50.0mA。
4．如图所示为一可供使用的多用电表，S为选择开关，Q为电阻挡调零旋钮。
现在要用它检测两个电阻的阻值(图中未画电阻)。
已知阻值分别为R1＝60Ω，R2＝470kΩ，下面提出了在测量过程中一系列可能的操作，请你选出能尽可能准确地测定各阻值和符合多用电表安全使用规则的各项操作，并且将它们按合理顺序填写在后面的横线上。
A．旋动S使其尖端对准电阻挡×1kB．旋动S使其尖端对准电阻挡×100C．旋动S使其尖端对准电阻挡×10D．旋动S使其尖端对准电阻挡×1E．旋动S使其尖端对准F．将两表笔分别接到R1的两端，读出R1的阻值，随后即断开G．将两表笔分别接到R2的两端，读出R2的阻值，随后即断开H．两表笔短接，调节Q使表针对准电阻挡刻度盘上的0，随后即断开所选操作及其顺序为(用字母代号填写)：__AHGDHFE(或DHFAHGE)___。
(操作：步骤可以重复选用)解析：多用电表测量电阻时，量程的选择以指针指中央附近时读数较准确，由表盘中值示数约为150可知，测R1＝60Ω的电阻时，只能选“×1”挡；测挡，并且在每次选定量程后，都必须将两表笔短R2＝470kΩ时，应选择“×1k”接，进行电阻调零，所以题目中所给操作H需重复选用。
在测量过程中对R1与R2测量的先后没有什么限制，但测量完毕后，功能选择开关必须旋离电阻挡，拨至交流高压挡或“OFF”处，所以合理的操作及顺序为AHGDHFE或DHFAHGE。
5．(2017·广西省柳州市铁路一中高二上学期期末)多用电表面板上的刻度线中，直流电流的刻度线的分布是__均匀___的；用欧姆表测电阻时，如果指针偏转角度太大，要换__小倍率___的量程，在测量前还要__欧姆调零___；下面四个欧姆表表盘的示意图中，可能正确的是__C___。
解析：直流电流挡的刻度线是均匀的，用欧姆表测电阻时，如果指针偏转角度太大，则电阻小，要换小倍率的，测量前要欧姆调零，因欧姆挡的刻度不均匀，越向左密度越大，0刻度在右边。
最左端为∞，则正确的表盘为C。
6．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端。
现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干。
实验时，将多用电表调至“×1”挡，调好零点；电阻箱置于适当数值。
完成下列填空：(1)仪器连线如图1所示(a和b是多用电表的两个表笔)。
若两电表均正常色。
工作，则表笔a为__黑___(填“红”或“黑”）(2)若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如图2、3、4所示，则多用电表的读数为__14.0___Ω，电流表的读数为__56___mA，电阻箱的读数为__4.6___Ω。
(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为__108___mA。
(保留3位有效数字)(4)计算得到多用电表内电池的电动势为__1.63___V。
(保留3位有效数字)解析：(1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进，“－”接线柱电流流出知，a表笔为黑色表笔。
(2)根据题图读数，多用电表读数为14.0Ω，电流表读数为56mA，电阻箱读数为4×1Ω＋6×0.1Ω＝4.6Ω。
处时实际电流为56mA，故(3)从多用电表表盘来看，指针指在电流表“130”指针指到最右端“250”处时，实际电流为56×mA≈108mA。
(4)由闭合电路欧姆定律E＝IR＋IR内知，E＝0.056×14V＋0.056A×R内，＝0.108A，得E≈1.63V。
能力提升一、选择题(单选题)1．(2017·江西省南昌二中高二上学期月考)如图为多用表欧姆挡的原理图，其中电流表的满偏电流为300μＡ，内阻r g＝100Ω，调零电阻的最大阻值R ＝50kΩ，串联的固定电阻R0＝50Ω，电池电动势E＝1.5V。
用它测量电阻R x，能准确测量的范围是(B)A．30kΩ～80kΩB．3kΩ～8kΩC．300Ω～800ΩD．30Ω～80Ω解析：欧姆表的中值电阻附近刻度最均匀，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：I g＝，半偏时，I g＝联立解得：R中＝R总＝＝＝5000Ω＝5kΩ，故选B。
2．(2016·湖北襄阳一中高二上学期检测)用多用电表探测图甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大。
那么，该黑箱内元件的接法可能是图乙中的(B)解析：(1)黑表笔接E，红表笔接F，阻值很小，此时二极管正向导通，电流方向为由E到F，只有B正确。
二、非选择题3．在练习使用多用表的实验中(1)用多用表的欧姆挡测量阻值R x约为数十kΩ的电阻。
以下是测量过程中的一些主要实验步骤：a．将两表笔短接，调节欧姆挡调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，然后断开两表笔b．旋转选择开关至交流电压最大量程处(或“OFF”挡)，并拔出两表笔c．旋转选择开关至欧姆挡×1kd．将两表笔分别连接到被测电阻的两端，读出阻值R x，断开两表笔以上实验步骤的正确顺序是__cadb___(填写步骤前的字母)。
实验中，多用表的指针位置如图(a)所示，则此被测电阻的阻值约为__17___kΩ。
(2)为了较精确地测量另一定值电阻的阻值R y，采用图(b)所示的电路，电源电压U恒定，电阻箱接入电路的阻值可调且能直接读出。
①用多用表测电路中的电流，则与a点相连的是多用表的__红___(选填表笔。
“红”成“黑”）②闭合电键，多次改变电阻箱阻值R，记录相应的R和多用表读数I，得到R－的关系如图(c)所示，则R y＝__200___Ω，电源电压U＝__8___V。
解析：(1)测阻值约为几十kΩ的电阻R x，应选择×1k挡，然后进行欧姆调零，用欧姆表测待测电阻阻值，读出其示数，最后要把选择开关置于OFF挡或交流电压最高挡上，因此合理的实验步骤是：cadb；由图可知，被测电阻阻值为17×1k＝17kΩ；(2)①多用电表红接线柱为正极接线柱，a点接电源正极，故a应接多用电表的红表笔；②由图可知，电阻均采用的串联关系；则有：I＝变形可得：R＝U·－R y由图象可知，图象中的截矩为R y，故R y＝200Ω；图象的斜率表示U，故U＝＝8V。
4．某学生实验小组利用图(a)所示电路，测量多用电表内电池的电动势和挡内部电路的总电阻。
使用的器材有：电阻“×1k”多用电表：电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干。
回答下列问题：挡，再将红表笔和黑表笔__短接___，调(1)将多用电表挡位调到电阻“×1k”零点。
或“2”）端相连，黑表笔连接(2)将图(a)中多用电表的红表笔和__1___(填“1”另一端。
(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图(b)所示，这时电压表的示数如图(c)所示。
多用电表和电压表的读数分别为__15.0___kΩ和__3.60___V。
(4)调节滑动变阻器的滑片，使其接入电路的阻值为零。
此时多用电表和电压表的读数分别为12.0kΩ和 4.00V。
从测量数据可知，电压表的内阻为__12.0___kΩ。
(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池，一个理想电流表和一个电阻串联而成的电路，如图(d)所示。
根据前面的实验数据计算可得，此多用电表内电池的电动势为__9.00___V，电阻“×1k”挡内部电路的总电阻为__15.0___kΩ。
解析：(1)欧姆表调0前，需要将两表笔短接。
(2)应用多用电表的欧姆挡时，电流从黑表笔流出，所以黑表笔接电压表正接线柱，即黑表笔接2，红表笔接1。
(3)欧姆表选用的倍率是×1k，欧姆表的读数15.0×1k＝15.0kΩ；电压表量程5V，最小分度0.1V，读数时需要估读一位，为 3.60V。
(4)当滑动变阻器的阻值为0时，欧姆表所测的电阻即为电压表的内阻，所以为12.0kΩ。
(5)由(4)知，电压表内阻12.0kΩ，在(3)中，欧姆表的读数15.0kΩ，所以此时接入电路的滑动变阻器的阻值为3kΩ，设电动势E，多用表内阻R，根据(3)和(4)中给的两组数据可知：＝，＝两式联立得：E＝9.00V，R＝15.0kΩ。
