证卡打印机DCP350

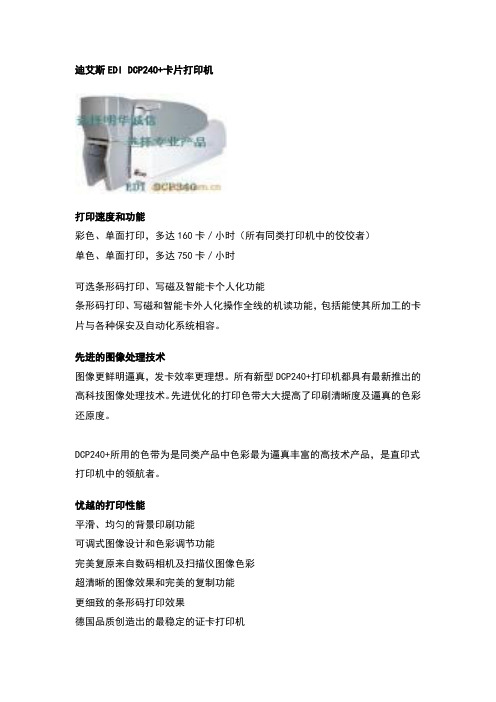

迪艾斯EDI DCP240+卡片打印机打印速度和功能彩色、单面打印，多达160卡／小时（所有同类打印机中的佼佼者）单色、单面打印，多达750卡／小时可选条形码打印、写磁及智能卡个人化功能条形码打印、写磁和智能卡外人化操作全线的机读功能，包括能使其所加工的卡片与各种保安及自动化系统相容。

先进的图像处理技术图像更鲜明逼真，发卡效率更理想。

所有新型DCP240+打印机都具有最新推出的高科技图像处理技术。

先进优化的打印色带大大提高了印刷清晰度及逼真的色彩还原度。

DCP240+所用的色带为是同类产品中色彩最为逼真丰富的高技术产品，是直印式打印机中的领航者。

忧越的打印性能平滑、均匀的背景印刷功能可调式图像设计和色彩调节功能完美复原来自数码相机及扫描仪图像色彩超清晰的图像效果和完美的复制功能更细致的条形码打印效果德国品质创造出的最稳定的证卡打印机DCP204+卡片打印机性能标准性能·紧凑的桌面型设计·操作员可更换打印头（2分钟内）·单步操作更换色带和色带架·智能化打印机驱动程序·同工序覆膜·边到边打印·自动智能化清洁·真正的外部卡片入口·自动入卡（箱）·声光故障报警·打印速度：最快160CPH （YMCKT色带，边到边）最快750CPH （K色带）选装功能同工序写磁同工序智能卡个人化接触式：GCI430连接非接触式：Micro 680 连接接触/非接触式：GCI430/680 连接接触站点式。

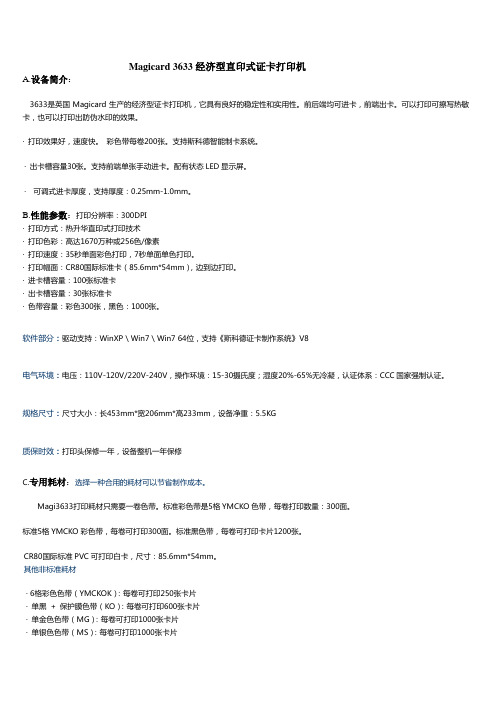

Magicard 3633经济型直印式证卡打印机A.设备简介：3633是英国Magicard生产的经济型证卡打印机，它具有良好的稳定性和实用性。

前后端均可进卡，前端出卡。

可以打印可擦写热敏卡，也可以打印出防伪水印的效果。

· 打印效果好，速度快。

彩色带每卷200张。

支持斯科德智能制卡系统。

· 出卡槽容量30张。

支持前端单张手动进卡。

配有状态LED显示屏。

· 可调式进卡厚度，支持厚度：0.25mm-1.0mm。

B.性能参数：打印分辨率：300DPI· 打印方式：热升华直印式打印技术· 打印色彩：高达1670万种或256色/像素· 打印速度：35秒单面彩色打印，7秒单面单色打印。

· 打印幅面：CR80国际标准卡（85.6mm*54mm），边到边打印。

· 进卡槽容量：100张标准卡· 出卡槽容量：30张标准卡· 色带容量：彩色300张，黑色：1000张。

软件部分：驱动支持：WinXP \ Win7 \ Win7 64位，支持《斯科德证卡制作系统》V8电气环境：电压：110V-120V/220V-240V，操作环境：15-30摄氏度；湿度20%-65%无冷凝，认证体系：CCC国家强制认证。

规格尺寸：尺寸大小：长453mm*宽206mm*高233mm，设备净重：5.5KG质保时效：打印头保修一年，设备整机一年保修C.专用耗材：选择一种合用的耗材可以节省制作成本。

Magi3633打印耗材只需要一卷色带。

标准彩色带是5格YMCKO色带，每卷打印数量：300面。

标准5格YMCKO彩色带，每卷可打印300面。

标准黑色带，每卷可打印卡片1200张。

CR80国际标准PVC可打印白卡，尺寸：85.6mm*54mm。

其他非标准耗材· 6格彩色色带（YMCKOK）：每卷可打印250张卡片· 单黑+ 保护膜色带（KO）：每卷可打印600张卡片· 单金色色带（MG）：每卷可打印1000张卡片· 单银色色带（MS）：每卷可打印1000张卡片· 单白色色带（W）：每卷可打印1000张卡片· 单蓝色色带（B）：每卷可打印1000张卡片· 单红色色带（R）：每卷可打印1000张卡片· 刮刮卡色带（SO ）：每卷可打印1000张卡片。

2018使用说明书桌面型单面证卡打印机深圳市赛尔瑞科技有限公司机型：Seaory S21（适用于Seaory S21F 、Seaory S21H ）卓越品质 完美服务使用前阅读⚫版权深圳市赛尔瑞科技有限公司版权所有。

⚫著作权使用者必须尊重其所在国有关版权的现行规定。

本手册在未经深圳市赛尔瑞科技有限公司明确的书面授权以前，不得以任何理由、任何方式，部份或全部复制、复印、翻译或传播，无论是电子文件、文字版或是以任何型式的呈现。

本手册内所包含的任何信息、文件或文字如有变更，恕不另行通知。

深圳市赛尔瑞科技有限公司不对本手册中可能会出现的错误而承担任何责任，也不对机器意外损毁或因本手册内容说明而造成的损失负责。

本手册所有产品信息及图片仅为说明和辅助目的，实际规格以确切之订单为准。

如有任何疑问，请参考深圳市赛尔瑞科技有限公司网站相关产品说明。

⚫保修关于证卡机的保修条件及限制条款，请参考产品箱内所检附的保修说明卡。

感谢您选择Seaory S系列证卡打印机，该证卡机可让您通过简单的操作，制作出高质量打印效果的各种个性化的证件卡、信用卡及会员卡等卡片的应用。

请确保您使用的是原厂所提供的耗材及配件。

欲了解更多的信息，请访问我们的网站。

如您发现内容有任何错误，欢迎电子邮件通知我们：***************。

⚫型号差异说明Seaory S21与S21X(X=A-Z) 仅为型号命名、外壳丝印、专码类型不同的区别，基本软硬件完全一样，因此本使用手册中只体现Seaory S21机型图片。

⚫图标小帮手下列的图标表示本手册的重要信息特别警告提示更多明确和进一步信息⚫警告标志⚫声明警告：在居住环境中，运行此设备可能会造成无线干扰。

目录1. 产品功能及特点 (1)1.1主要功能 (1)1.2主要特点 (1)2. 产品基本参数 (1)3. 整机部件详解 (2)3.1单机尺寸 (2)3.2顶部 (3)3.3前端 (4)3.4后端 (5)3.5底部 (5)3.6内部结构 (6)4. 随机配件 (7)4.1开箱检查 (7)4.2随机配件清单 (7)5. 使用安装向导 (8)5.1安装清洁轮指引 (8)5.2安装色带指引 (9)5.3调节进卡厚度 (10)5.4安装卡片、放置配重卡 (11)5.5安装出卡槽 (12)5.6接线安装 (13)6. 打印机驱动程序安装 (15)6.1操作系统 (15)6.2安装前准备工作 (15)6.3驱动安装步骤（USB通讯接口） (16)6.4设置网络打印机 (19)6.5驱动程序安装（以太网通讯接口） (21)7. 打印机驱动设置 (22)7.1打印机驱动首选项 (22)7.2色带种类设置 (23)7.3打印方向设置 (24)7.4打印版式旋转设置 (24)7.5进卡模式的设置 (24)7.6出卡模式的设置 (25)7.7废卡模式的设置 (26)7.8进出卡高级选项 (27)7.9图像色彩设置 (28)7.10打印区域的设置 (29)7.11磁条录码设置 (31)7.12加热能量设置 (32)7.13打印机状态信息查看 (33)7.14打印位置校正 (34)7.15清洁工具 (35)7.16磁条工具 (36)7.17色带张力调整 (37)7.18其他工具 (38)8. 打印测试 (39)8.1驱动程序测试页 (39)8.2Seaory iCARDE制卡软件 (40)9. 清洁保养 (40)9.1更换清洁轮 (40)9.2清洁走卡通道 (40)9.3清洁打印头 (43)10. 打印头更换说明 (45)11. 常见故障代码及解决办法 (49)12. 打印机常见异常问题解答 (50)12.1没有发生任何动作 (50)12.2打印出空白卡片 (50)12.3部分或错误打印 (50)12.4打印出现瑕疵点 (50)12.5打印出现白色横线 (50)12.6打印出现白色竖纹或彩纹 (51)12.7打印出现模糊图像 (51)1.产品功能及特点1.1 主要功能A.单面高清彩色/单色打印B.自动批量进卡C.前端手动单张进卡和出卡D.后端手动单张进卡和出卡E.超时回收卡片F.多功能选配模块：①双界面芯片卡读写模块；②非接触式ID卡读写模块；③UHF芯片卡读写模块；④磁条卡读写模块；G.支持YMCKO全格彩色带、 1/2YMCKO半格彩色带、单色带（黑、白、红、蓝、金、银）1.2 主要特点A.采用高解析度热升华彩色打印技术B.更好的卡片连续印刷能力，省时省力C.操作界面设计直观，轻松上手D.体型轻巧，维护方便E.打印过程中噪音低F.高打印速度引擎2.产品基本参数适配卡片厚度0.3-1.05mm内存128M进卡槽容量100张卡片(标准厚度卡0.76mm)出卡槽容量50张卡片(标准厚度卡0.76mm)驱动程序支持操作系统有Windows XP/7/8/10, Windows Server 2003/2008/2012/2016,Linux, AndroidLCM显示屏中文8字符/行，共2行；英文16字符/行，共4行；支持多语种。

HDP5000 法哥入门级再转印证卡打印机A.设备简介：HDP5000是美国产入门级再转印式证卡打印机。

适合各类营业性场所发卡需求使用如：会员卡、消费卡等领域，在各种系统中得到广泛应用。

再转印设备拥有很好的打印效果，转印膜能使卡片更具有光泽的同时得到更好的保护。

HDP5000是一款针对于少量应用的入门级再转印设备。

基本型HDP5000,再转印单面证卡打印机，可加装的双面翻转模块。

自动翻转打印双面。

可调式进卡厚度。

B.性能参数：打印分辨率：300DPI· 打印方式：热升华再转印式打印技术· 打印色彩：高达1670万种或256色/像素· 打印速度：每小时140张单面卡，每小时70张双面卡。

· 打印幅面：CR80国际标准卡（85.6mm*54mm），满幅打印。

· 进卡槽容量：300张标准卡· 出卡槽容量：150张标准卡· 色带容量：彩色1000张，膜带容量：1000张。

· 双面打印：自动翻转，双面打印。

软件部分：驱动支持：WinXP \ Win7 \ Win7 64位，支持《斯科德证卡制作系统》V8电气环境：电压：110V-120V/220V-240V，操作环境：15-25摄氏度；湿度20%-80%无冷凝· 认证体系：符合FCC，CE,UL,ETL国际认证和CCC国家强制认证规格尺寸：尺寸大小：长381mm*宽343mm*高347mm，设备净重：22KG质保时效：打印头终身包换，设备整机一年保修。

C.专用耗材：选择一种合用的耗材可以节省制作成本。

HDP5000打印耗材需要一卷色带和一卷膜带。

标准彩色带是4格YMCK色带，每卷打印数量：1000面。

标准膜带打印1000面。

标准彩色色带和转印膜，84051为色带，84053为转印膜。

Fargo HDP系列全息防伪膜。

CR80国际标准PVC可打印白卡，尺寸：85.6mm*54mm。

证卡打印机的技术原理、特点与色带证卡打印机—顾名思义就是用来进行证件卡打印的设备。

在日常工作生活中,随着智能卡的普及应用,我们看到的各种印有高质量照片的胸卡或证件卡及名片就是它的产物。

证卡打印的关键在于输出的质量，虽然说如今喷墨打印机的照片打印质量已经是相当不错了，但是用来进行证卡打印的往往是采用热升华原理的证卡打印机。

热升华打印的英文名称是Dye-Sublimation printing,在证卡打印领域它有两种应用形式:一种是DTC技术打印,一种是HDP技术打印。

DTC打印(Direct-to-Card Printing:直接打印到卡面)它的工作原理是利用了基于热升华染料的色带,当色带和卡经过打印头时，通过半导体加热元件调节出的成千上万的热素将色带上的染料加热，染料受热后会气化并渗透到卡面，不同的热量产生不同的色彩饱和度，连续的色彩相混合，就产生了连续色调，照片质量的彩色图像。

打印出的图像如喷雾般细腻润滑，特别适合人像等精致细腻的皮肤质感要求。

同时色带会在卡面覆上一层膜,可以长久保存不退色。

HDP技术打印(High Definition Printing:高分辨率打印)HDP技术打印是美国FARGO公司发明的世界上最先进的证卡打印技术。

这种技术首先也是利用打印头和色带进行打印的基本原理,但是不同之处是HDP证卡打印先将全彩色的影像先打印到HDP转印膜上,然后通过热压将膜转印到卡片上完成打印。

HDP证卡打印机的优势首先因为打印方式的不同,避免了打印头与卡片直接接触,实现了真正意义上的打印头永不磨损。

而且避免了普通的DTC证卡打印机打印芯片卡时由于卡面不平整,卡片厚度较大对打印效果的影响。

HDP证卡打印技术可以进行超边打印,彻底消除传统打印卡片的白边。

可打印卡的尺寸也从CR80标准扩展到CR100标准,一般的证卡打印机只能打印最常见的CR80卡。

HDP证卡打印是世界上最先进,最安全的证卡打印系统。

DataCard SP35人像证卡打印机使用说明请用户在使用前阅读本说明后再进行该系统的软硬件操作。

2008年4月印制第一部分 SP35打印机的硬件连接与驱动程序的安装（一）打印机的硬件连接 一、如何开盖与安装色带二、如何连接电脑与打印机如图安装好USB 数据线 如图安装好电源线三如何安装清洁滚轴（二）DATACARD SP—35打印机驱动程序的安装当您在此次安装新驱动前请在光盘根目录下运行“\Support\ Cleanup\ Cleanup”将上次您安装的驱动卸载掉，具体方法如下：1.运行Cleanup2.以下各步骤全部选择“是”3.电脑自动重起后进行以下操作WIN2000,WINXP驱动的安装1,在光盘根目录下运行“\ XP-2000\setup.exe";2,3,4,此时将打印机电源线安好，USB线与电脑连接等待1分钟,单击"next"(如果是usb打印线则会弹出找到新的硬件,点击自动安装)5,安装完成.第二部分使用打印机高级设置一调出高级设置双击屏幕右下角打印机图标之后，将弹出打印机状态栏单击高级设置，将弹出高级设置菜单二、打印头设置点击打印头，出现如下图示上一栏打印密度，为分别调节K（黑）覆膜的强度。

下一栏位置打印Position Printing为调节打印在卡片上下左右的位置。

比如说卡片左有一白边打不到，那么可将滑杆往左拖一点点，幅度为3—5个值。

上下打印位置的调节道理一样。

当参数被修改后，确认按钮会变为实心，点击该按钮，使更改生效。

退出高级设置。

三 打印机色彩设置用户单击色彩设置，即可调出色彩管理菜单。

用户移动滑标，可改变数值。

当数值改变后，单击确认更改保存更改的数值。

当所有的设置完成后，可点取按钮最小退出设置。

第三部分 使用打印机诊断程序当打印机出现故障并需要更改打印机参数时，用户可通过使用打印机诊断程序进行修改，以下为使用打印机诊断程序修改打印机参数的步骤。

The versatility of the DTC4500e is unsurpassed. Driven by an extremely robust and reliable print engine, this high-volume printer delivers speed, power and versatility rolled into one.High-capacity ribbons enable the DTC4500e to print twice as many full-color cards as most printers before the ribbon has to be changed, providing continuous high-quality card printing and encoding.The DTC4500e combines high security and convenience to easily print what you need, including:Built-in security with password-protected printer operation and fluorescent panel printing for a cost-effective and dynamic increase in card security.SmartScreen™ graphical display provides easy-to-follow prompts so you’ll always know printer status.Standard dual-input card hopper increases capacity or management of multiple card types.Easily integrates into existing IT infrastructures through the built-inEthernet and USB connection, allowing for centralized or remote ID card issuance.FARGO Workbench™ diagnostic utility facilitates printer maintenance. Its Color Assist™ tool matches spot colors. ensuring accurate prints of graphics, such as company logos.Increase security with optional locking card hoppers.Fully compatible with Asure ID® cardpersonalization software for badge design, database management and technology card encoding, as well as EasyLobby® Secure Visitor Management solutions.The FARGO® DTC4500e is built with Genuine HID® technology and is fully interoperable with other products in the HID ecosystem,enabling organizations to leverage their existing technology investments.DIRECT-TO-CARD PRINTERHigh-volume performance – Built for organizations requiring robust, high-volume printing every day. Standard features include high-capacity ribbon supplies and dual-input card hoppers that allow for maximum card input capacity and management of multiple card types.End-to-End Control, Flexibility and Security – The optional iCLASS SE® encoder (part of the iCLASS SE open encoder platform) can be fully integrated into your printer, allowing you to create, encode (read/write) and manage your secure credentials from start-to-finish. Design personalized ID badges locally and then program them to work with your current physical access control system (PACS), streamlining your ordering, inventory management, and issuance processes. Highly versatile – The modular design enables organizations to build on their investment by adding field-upgradeable modules for dual-sided printing, lamination and technology card encoding. Maximum protection – Protect blank card stock and printed/encoded cards with optional locking card hoppers.Earth friendly – ENERGY STAR® certified for efficient energy consumption and eco-friendly (ECO) refill ribbons.The DTC4500e offers field-upgradeable options for migration to higher levels of security in the future:A Wi-Fi accessory for Ethernet-enabled printers, allowing you to print anywhere, anytime.An optional iCLASS SE® encoder that enables your printer to be compatible with the HID secure identity ecosystem. This includes the ability to program the HID PACS data in the printer. The encoder provides an additional layer of security to your identity program by allowing for processing of Secure Identity Object (SIO) data, and enabling the printer to become a Trusted Identity Platform (TIP) endpoint.Card lamination for applying over laminates to produce highly-secure cards that resist forgery and increase card durability. Unique, dual-sided simultaneous lamination saves time with increased throughput.A dual-sided printing module thatenables you to add additional company or cardholder information and security features, such as duplicate photos and digital signature.T echnology encoding modules encodedata for magnetic stripe, proximity, contact and/or contactless technology cards, such as iCLASS SE® and MIFARE which enable access control or other applications.* Indicates the ribbon type and the number of ribbon panels printed where Y=yellow, M=magenta, C=cyan, K=resin black, O=overlay, B=dye sublimation black.** Print speed indicates an approximate print speed and is measured from the time a card drops into the output hopper to the time the next card drops into the output hopper. Print speeds do not include encoding time or the time needed for the PC to process the image. Process time is dependent on the size of the file, the CPU, amount of RAM and the amount of available resources at the time of the print.***Linux versions: Ubuntu 12.04, Debian 7.0, Fedora 18, Mandriva 2011, Red Hat 6.4, Open Suse 12.3Print Method Dye sublimation / resin thermal transfer Resolution300 dpi (11.8 dots/mm) continuous tone ColorsUp to 16.7 million / 256 shades per pixel Print Ribbon OptionsFull-color with resin black and overlay panel, YMCKO*, 500 prints, more economical and eco-friendly refill ribbon for cartridge (ECO only) Full-color half-panel with resin black and overlay panel, YMCKO*, 850 prints, ECO only Full-color with two resin black panels and overlay panel, YMCKOK*, 500 prints, ECO only Full-color with fluorescing, resin black and overlay panel, YMCFKO*, 500 prints, ECO onlyFull-color with fluorescing, two resin black panels and overlay panel, YMCFKOK*, 400 prints, ECO only Full-color with two resin black panels and overlay panel, YMCKK*, 500 prints, ECO only Resin black and overlay panel, KO*, 1250 prints, ECO onlyDye-sublimation black and overlay panel, BO*, 1250 prints, ECO only Resin black (standard and premium), 3000 prints, ECO onlyResin green, blue, red, white, silver and gold, 2000 prints, ECO onlyRewrite technology - no ribbon requiredPrint Speed**6 seconds per card (K*); 8 seconds per card (KO*); 16 seconds per card (YMCKO*); 24 seconds per card (YMCKOK*) Accepted Standard Card SizesCR-80 (3.375˝ L x 2.125˝ W / 85.6 mm L x 54 mm W); CR-79 Adhesive Back (3.313˝ L x 2.063˝ W / 84.1 mm L x 52.4 mm W)Print AreaCR-80 edge-to-edge (3.36˝ L x 2.11˝ W / 85.3 mm L x 53.7 mm W); CR-79 (3.3˝ L x 2.04˝ W / 83.8 mm L x 51.8 mm W)Accepted Card ThicknessPrint only: .009˝ - .040˝ / 9 mil - 40 mil / .229 mm - 1.016 mm; print / lamination: .030˝ - .040˝ / 30 mil - 40 mil / .762 mm - 1.02 mm Accepted Card TypesPVC or polyester cards with polished PVC finish; monochrome resin required for 100% polyester cards; optical memory cards with PVC finish; rewriteInput Hopper Card Capacity Dual-input card hopper (200 cards)Output Hopper Card Capacity Up to 100 cards (.030˝ / .762 mm)Reject Hopper Card CapacityUp to 100 cards (.030˝ / .762 mm) - same-side input/output card hopper or lamination module requiredCard CleaningCard cleaning roller integrated into ribbon cartridge; cleaning roller is automatically replaced with each ribbon change Memory32 MB RAMSoftware DriversWindows ® XP / Windows Vista® (32 bit & 64 bit) / Server 2003 & 2008 / Windows ® 7 / Windows ® 8 (32 bit & 64 bit) / MAC OS X 10.5/10.6/10.7/10.8/10.9/ Linux*** (Available Soon)InterfaceUSB 2.0 and Ethernet with internal print server Operating Temperature65° to 80° F / 18° to 27° C Humidity 20–80% non-condensingDimensionsSingle-sided printer: 9.8˝ H x 18.1˝ W x 9.2˝ D / 249 mm H x 460 mm W x 234 mm D Dual-sided printer: 9.8˝ H x 18.7˝ W x 9.2˝ D / 249 mm H x 475 mm W x 234 mm D Printer + lam: 18.9˝ H x 18.7˝ W x 9.2˝ D / 480 mm H x 475 mm W x 234 mm DWeightSingle-sided printer: 9 lbs / 4.1 Kg; dual-sided printer: 11 lbs / 5 Kg; printer + lam: 20 lbs / 9.1 KgAgency ListingsSafety: UL 60950-2, CSA C22.2 (60950-07), and CE; EMC: FCC Class A, CE (EN 55022 Class A, EN 55024), CCC, BSMI, KCEnvironmental FeaturesENERGY STAR® qualified card printer (base models only without encoders and lamination module) and refillable supply cartridges (ECO)Supply Voltage 100-240Vac, 50-60Hz, 1.6 Amps max.Supply Frequency50 Hz / 60 HzWarrantyPrinter – three years; Printhead – three years, unlimited pass with UltraCard ®Encoding OptionsSupported smart card and magnetic stripe technologies: 125 kHz (HID Prox) reader; 13.56 MHz (iCLASS® Standard/SE/SR/Seos, MIFARE Classic®, MIFARE Plus®, MIFARE DESFire®, MIFARE DESFire® EV1, ISO 14443 A/B, ISO 15693) read/write encoder; contact smart card encoder reads from and writes to all ISO7816 1/2/3/4 memory and microprocessor smart cards (T=0, T=1) as well as synchronous cards; ISO magnetic stripe encoding, dual high- and low-coercivity, tracks 1, 2 and 3Supported Access Control Credential ProgrammingiCLASS® Standard/SE/SR/Seos, MIFARE Classic™, MIFARE DESFire® EV1, HID ProxOptionsSingle wire Ethernet and USB 2.0 interface for inline printing and encoding (note: single wire Ethernet encoding is only available for iCLASS®, MIFARE®, and contact smart card encoding); Ethernet-enabled printer supports wireless accessory; dual-sided printing module; same-side input/output card hopper; locking card input/output hopper; smart card encoding modules (contact/contactless); magnetic stripe encoding module; printer cleaning kit; Ethernet with internal print server; secure proprietary consumables systemSoftware Swift ID ™ embedded badging application, FARGO Workbench™ diagnostic utility with Color Assist™ spot-color matching DisplayUser friendly, SmartScreen ™ graphical display Printer SecurityPrinter access password protectedAn ASSA ABLOY Group brand© 2015 HID Global Corporation/ASSA ABLOY AB. All rights reserved. HID, HID Global, the HID Blue Brick logo, the Chain Design and Ultracard, Swift ID, SmartScreen, iCLASS and FARGO are trademarks or registered trademarks of HID Global or its licensor(s)/supplier(s) in the US and other countries and may not be used without permission. All other trademarks, service marks, and product or service names are trademarks or registered trademarks of their respective owners.2015-02-18-fargo-dtc4500e-printer-ds-en PLT-01771North America: +1 512 776 9000T ollFree:180****7769Europe, Middle East, Africa: +44 1440 714 850Asia Pacific: +852 3160 9800Latin America: +52 55 5081 1650。
