液压传动基本概念和常用参数

液压传动的基本概念一、概述液压传动是以液体（通常是油液）作为工作介质，利用液体压力来传递动力和进行控制的一种传动方式。

它通过液压泵，将电动的机械能转换为液体的压力能，又通过管路、控制阀等原件，经液压缸（或液压马达）将液体的压力能转换成机械能，驱动负载和实现执行机构的运动。

液压传动与机械传动、电气传动相比较，具有以下优点：（1）易于在较大的速度范围内实现无级变速。

（2）易于获得很大的力或力矩，因此承载能力大。

（3）在功率相同的情况下，液压传动的体积小、质量轻，因而动作灵敏，惯性小。

（4）传动平稳，吸振能力强，便于实现频繁换向和过载保护。

（5）操纵简单，易于采用电气、液压联合控制以实现制动化。

（6）由于采用油液为工作介质，液压传动系统的一些部件之间能自行润滑，使用寿命长。

(7)液压元件易于实现系列化、标准化、通用化，便于设计、制造，有利于推广应用。

液压传动亦存在如下缺点：（1）液压元件的制造精度和密封性能要求高，加工和安装都比较困难。

（2）泄漏难以避免，并且油液有一定的可压缩性，因此，传动比不能恒定，不适用于传动要求严格的场合。

（3）泄漏引起的能量损失（容积损失），是液压传动中主要的能量损失，此外油液在管道中受到的阻力以及机械摩擦等也会引起一定的能量损失，致使液压传动的效率较低。

（4）油液的黏度随温度变化而变化，当油温变化时，会直接影响传动机构的工作性能。

此外，在低温条件或高温条件下采用液压传动有较大的困难。

（5）油液中渗入空气时，会产生噪声，容易引起振动和爬行（运动速度不均匀）影响传动平稳。

（6）维修保养较困难，工作量大。

当液压系统产生故障时，故障原因不以查找，排除较困难。

二、液压传动原理图9—1为液压千斤顶的工作原理。

液压千斤顶主要由手动柱塞液压泵（杠杆1、泵体2、活塞3）和液压缸（活塞11、缸体12）两大部分构成。

大、小活塞与缸体、泵体的接触面之间，具有良好的配合，既能活塞移动顺利，又能形成可靠的密封。

⑥由于采用油液为工作介质，液压传动系统的一些部（零）件之间能自行
润滑，使寿命长。
⑦液压元件实现了系列化、标准化和通用化，易于设计、制造和推广应用。
课堂教学安排
教学过程
主 要 教 学 内 容 及 步 骤
缺：①液压元件的制造精度和密封性能要求高，加工和安装都比较困难。
②泄漏难以避免，并且油液有一定的可压缩性，因此，传动比不能恒定，
液压传动基本概念
课题序号
授课班级
3404
授课课时
2
授课形式
新授
授课章节
名 称
第九章 液压传动的基本概念
§9-1液压传动原理及其系统的组成
使用教具
教学目的
1、了解液压传动的工作原理.
2、掌握液压传动传统的组成部分及其功用.
3、理解液体的基本特征.
教学重点
组成、功用、工作原理
教学难点
工作原理
更新、补
充、删节
3、控制部分——来控制和调节油液的压力、流量和流动方向
4、辅助部分——将前面三部分连接在一起，组成一个系统，起贮油、过滤、
测量和密封等作用，保证系统正常地工作
三、液压元件的图形符号
只表示元件的功能、操作（控制）方法及外部连口
不表示元件的具体结构及参数、连接口的实际位置和元件的安装位置
§9-1液压传动原理及其系统的组成
一、概述
1、液压传动——以液体（通常为油液）作为工作介质、利用液体压力来传递
动力和进行控制的一种传动方式。
2、液压传动原理
工作介质密封容积传递运动
油液 能量转换
油液内部的压力传递动力
课堂教学安排
教学过程
主 要 教 学 内 容 及 步 骤

第一讲液压传动基础知识一、什么是液压传动？定义：利用密闭系统中的压力液体实现能量传递和转换的传动叫液压传动。

液压传动以液体为工作介质，在液压泵中将机械能转换为液压能，在液压缸（立柱、千斤顶）或液压马达中将液压能又转换为机械能。

二、液压传动系统由哪几部分组成？液压传动系统由液压动力源、液压执行元件、液压控制元件、液压辅助元件和工作液体组成。

三、液压传动最基本的技术参数：1、压力：也叫压强，沿用物理学静压力的定义。

静压力：静止液体中单位承压面积上所受作用力的大小。

单位：工程单位kgf/cm 2法定单位：1MPa （兆帕）=106Pa （帕）1MPa （兆帕）~10kgf/ce2、流量：单位时间内流过管道某一截面的液体的体积。

单位：工程单位：L/min （升/分钟）法定单位：m 3/s四、职能符号：定义：在液压系统中，采用一定的图形符号来简便、清楚地表达各种元件和管道，这种图形符号称为职能符号。

作用：表达元件的作用、原理，用职能符号绘制的液压系统图简便直观；但不能反映元件的结构。

如图：过滤器 /VNX五、常用密封件：1.O 形圈：常用标记方法：公称外径（mm ）截面直径（mm ）2•挡圈（0形圈用）：3. 常用标记方法：挡圈ADXdXa千斤顶双向锁 截止阀安全阀A 型（切口式）；D 外径（mm ）；d 内径（mm ）；a 厚度（mm ）第二讲控制阀；液控单向阀；单向锁一、控制阀：1. 定义：在液压传动系统中，对传动液体的压力、流量或方向进行调节和控制的液压元件统称为控制阀。

2. 分类：根据阀在液压系统中的作用不同分为三类：压力控制阀：如安全阀、溢流阀流量控制阀：如节流阀方向控制阀：如操纵阀液控单向阀双向锁3. 对阀的基本要求：（1）工作压力和流量应与系统相适应；（2）动作准确，灵敏可靠，工作平稳，无冲击和振动现象；（3）密封性能好，泄漏量小；（4）结构简单，制作方便，通用性大。

二、液控单向阀结构与原理：1. 定义：在支架液压系统中用以闭锁液压缸中的液体，使之承载的控制元件为液控单向阀。

度的自动控制过程，而且可以实现遥控。
二、液压传动的主要缺点
与机械传动、电气传动相比，液压传动具有以下缺点
1、由于流体流动的阻力损失和泄漏较大，所以效率较低。如果处理不当，泄 漏不仅污染场地，而且还可能引起火灾和爆炸事故。
2、工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。 3、液压元件的制造精度要求较高，因而价格较贵。由于液体介质的泄漏及可
液压传动
第一章 液压传动概述
第一节 液压传动的定义、工作原理及组成
一、基本概念 1、液压传动的定义
用液体作为工作介质，在密封的回路里，以液体的压力能进行能 量传递的传动方式，称之为液压传动。
2、液压控制的定义
液压控制与液压传动的不同之点在于液压控制是一个自动控制系 统，具有反馈装置，系统具有较强的抗干扰能力,所以系统输出量 的精度高。
与机械传动、电气传动相比，液压传动具有以下优点
1、液压传动的各种元件、可根据需要方便、灵活地来布置； 2、重量轻、体积小、运动惯性小、反应速度快； 3、操纵控制方便，可实现大范围的无级调速(调速范围达2000:1)； 4、可自动实现过载保护； 5、一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长； 6、很容易实现直线运动； 7、容易实现机器的自动化，当采用电液联合控制后，不仅可实现更高程
低速液压马达的基本形式是 径向柱塞式，例如多作用内曲线式、单作 用曲轴连杆式和静压 平衡式等。
低速液压马达的主要特点是：排量大，体积大，转速低，有的可低到每 分钟几转甚至不到一转。通常低速液压马达的输出扭矩较大，可达 几千 到几万 ，所以又称为低速大扭矩液压马达。
第三节 液压缸
一、 液压缸的类型和特点
3、 活塞式液压缸典型结构

第二章 液压传动基础知识
1、液压油 2、液体静力学 3、液体动力学
目的任务：
了解油液性质、静压特性、方程、传递规律
掌握静力学基本方程、压力表达式和结论
重点难点：
液压油的粘性和粘度 粘温特性 静压特性 压力形成 静力学基本方程
第一节 液压传动的工作介质—液压油
油液的物理性质
常用液压油及其选用
三、液压油的合理使用
（一）防止污染
（1）加强油液库存及现场管理，建立严格 的油料管理制度和化验制度。 （2）保持液压元件的清洁，特别是油箱周 围的清洁 （3）经常清洗滤网，滤芯，换油。 （4）油液要定期检查更换。
（二）防止油温过高
（1）油液黏度降低，泄漏量增加。
（2）油液的氧化加快，油液变质 （3）元件受热膨胀，配合间隙减小 （4）密封胶圈迅速老化变质 （三）防止空气混入液压油 （1）在油箱中，防止空气被油液带入系统中
结论： 液体在管道中流动时，流过各个断面的流量 是相等的，因而流速和过流断面成反比。
三、伯努利方程及其应用
能量守恒定律：理想液体在管道中稳定流 动时，根据能量守恒定律， 同一管道内任一截面上的总 能量应该相等。 或：外力对物体所做的功应该等 于该物体机械能的变化量。
理想液体伯努利方程的推导
理想液体伯努利方程
Pa
测压两基准
绝对压力—以绝对零压为基准所测 相对压力—以大气压力为基准所测
三种压力之间的相互关系
四、静压传递原理
（一）液压系统压力的形成
p = F/S F=0 p=0 F↑ p↑ F↓ p↓ 结论：液压系统的工作压力取决 于负载，并且 随着负载的变化而变 化。
F
（二）静压传递原理（帕斯卡原理）
0E

5、辅助元件
液压辅助元件涉及密封件、油管、管接头、过滤器、蓄能器、油箱和 压力计等。
（1）密封件 密封件旳功用在于预防液压油旳泄漏、外部灰尘旳侵入，防止影响液 压系统旳工作性能及污染环境。 常用旳密封措施和密封件有间隙密封、O形密封圈、Y形密封圈和V形 密封圈及活塞环、密封垫圈等。 （2）油管和管接头 油管是用来连接液压元件和输送液压油，管接头则是油管与油管、油 管与液压元件之间旳可拆卸连接件。 常用旳油管有钢管、钢管、塑料管、尼龙管和橡胶软管等。 常用旳管接头有焊接式、螺纹式、扩口式、卡套式、法兰式及油路块等 （3）过滤器 过滤器旳作用是从油液中清除固体污染物。 过滤器按构造不同可分为网式、线隙式、纸芯式、烧结式和磁性过滤器。
4、液压控制阀
（2）压力控制阀 在液压系统中，控制工作液体压力旳阀称为压力控制阀。常用
旳压力阀有溢流阀、减压阀、顺序阀。 （3）流量控制阀
流量控制阀是靠变化工作开口旳大小来控制经过阀旳流量，从 而调整执行机构（液压缸或液压电动机）运动速度旳液压元件。常 用旳流量控制阀有一般节流阀、调速阀以及这些阀和单向阀、行程 阀等旳多种组合阀。
1.3.2 液压传动旳主要优缺陷
1、优点： （1）可实现大范围旳无级调速； （2）同功率比较时，液压传动具有质量轻、体积小、运动惯量小、
反应速度快等特点； （3）液压传动旳各元件，可根据需要以便、灵活地来布置； （4）操纵省力，控制以便，易于实现自动化或遥控； （5）易于实现过载保护； （6）工作介质一般采用矿物油，相对运动表面可自行测滑，所以可
3、液压泵与液压马达
（3）液压马达（液压电机） 液压马达是液压系统旳执行元件，它是将系统旳液压能转换为
旋转形式旳机械能。 齿轮电机旳构造特点：

液压油选择
首先根据工作条件 （v、p 、T）和元件类型 选择油液品种，然后根据粘度选择牌号
慢速、高压、高温：μ大（以↓△q） 通常 < 快速、低压、低温：μ小（以↓△P）
2.1.3液体的可压缩性
液体受压力作用而发生体积缩小性质。可用 体积压缩系数κ来表示。 定义： 体积为Vo的液体，当压力增大△p时， 体积减小△v,则液体在单位压力变化下体积的相 对 变化量。 β = - △V / △p Vo β= （5-7）x10-10 m2/N
用Q表示。
即Q =v/t
Q— 液体流量， m3/s V—流过的液体体积 ，m3 T — 时间，s
2.3液压传动中的流量
理想状态，液体在同一时间内流过同一通道两个不同通流 截面的体积相等。 即Q(q)=v1A1=v2A2=常量 运动速度取决于流量
v Q / A （m / s)
油压机管路总的压力损失增大，势必会降低系统的效率，增加能量消 耗。而这些损耗的能量大部分转换为热能，使油液的温度上升，泄漏 量加大，影响液压系统的性能，甚至可能使油液氧化而产生杂质，造 成管道或阀口堵塞而使系统发生故障。 要减少油压机液压系统的压力损失，可采取减小液体的流速，减少管 道的弯头和过流断面的变化，缩短管道的长度以及降低管道内壁的表 面粗糙度等措施。当然，液体的流动速度也不能太小，否则在流量不 变的情况下势必造成系统中各元件尺寸加大，成本上升。 压力损失也具有两面性，利用它可以对液压系统的工作进行有效的控 制，确切地说，阻力效应是许多液压元件工作原理的基础。溢流阀、 减压阀、节流阀都是利用小孔及缝隙的液压阻力来进行工作的，而液 压缸的缓冲也是依赖缝瞰的阻尼作用实现的
第二章
液压传动的基本概念 和常用参数

液压传动一、液压传动基本概念：液压传动是在流体力学、工程力学和机械制造技术基础上发展起来的一门较新的应用技术，它是现代基础技术之一，被广泛地应用于各工业部门。

液压传动和液力传动都是利用液体为工作介质传递能量的，总称液体传动。

但二者的根本区别在于：液压传动是以液体的压力能进行工作的；而液力传动是以液体的动能传递能量的，如液力联轴器。

二者的传动原理完全不同。

二、液压传动工作原理：液压传动是利用液体的压力能传递能量的传动方式。

其工作原理是：液压泵将输入的机械能变为液压能，经密封的管道传给液压缸（或液压马达），再转变为机械能输出．带动工作机构做功，通过对液体的方向、压力和流量的控制，可使工作机构获得所需的运动形式。

由于能量的转换是通过密封工作容积的变化实现的，故又称容积式液压传动。

图示的液压千斤顶为例说明液压传动的工作原理液压千斤顶是一个简单而又较完整的液压传动装置。

手柄1带动柱塞2做往复运动。

当柱塞上行时，液压泵3内的工作容积扩大，形成负压，油箱5中的液体在大气压作用下推开吸液阀4进入泵内，排液阀关闭；当柱塞下行时，吸液阀关闭，液体被挤压产生压力，当压力升高到足以克服重物10时，泵内工作容积缩小，排液阀6被推开，压力液体经管路进入液压缸．推动活塞8举起重物做功。

反复上下摇动手柄，则液体不断从油箱经液压泵输入液压缸，使重物逐渐上升。

当手柄不动时，排液阀关闭，重物稳定在上升位置。

工作时截止阀7应关闭，工作完毕打开截止阀，液压缸的液体便流回油箱。

三、液压传动系统的组成：液压传动系统简称液压系统。

它是由若干液压元件组合起来并能完成一定动作的整体。

液压元件是由若干零件构成的专门单元，一般是可以通用的、标准化的．如泵、马达、阀等。

不论是简单的液压千斤顶装置，还是复杂的液压系统，都可归纳为五个组成部分。

(一) 液压泵它将原动机供给的机械能转变为液压能输出，是系统的动力部分。

图示为液压泵原理图(二) 液动机（液压缸或液压马达）液动机又称液压执行机构。

液压传动1、何谓液压传动？其基本工作原理是怎样的?答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力的传递的一种传动方式。

（2）液压传动的基本原理为帕斯卡原理，在密闭的容器内液体依靠密封容积的变化传递运动，依靠液体的静压力传递动力。

2、什么是压力？压力有哪几种表示方法？液压系统的工作压力与外界负载有什么关系？答：（1）液体单位面积上所受的法向力称为压力。

（2）压力有两种表示方法：绝对压力和相对压力。

以绝对真空作为基准进行度量的压力，称为绝对压力；以当地大气压力为基准进行度量的压力，称为相对压力。

（3）液压系统的工作压力由负载决定。

3、什么叫真空度？答：如果液体中某点处的绝对压力小于大气压力，这时该点的绝对压力比大气压小的那部分压力值，称为真空度。

真空度=大气压力－绝对压力4、理想液体伯努力方程的物理意义是什么？答：理想液体伯努力方程的物理意义是：管道中作恒定流动的理想液体具有压力能、位能和动能，他们之间可以相互转换，但在任意截面处其总和不变，即能量守恒。

5、液压系统中产生沿程压力损失的局部压力损失的原因是什么？答：沿程压力损失是液体在等径直管中流动时因黏性摩擦而产生的压力损失；局部压力损失由于管道截面突然变化、液流方向改变或其他形式的液流阻力而引起的压力损失。

6、流体有哪两种状态？如何判别这两种状态？不同流态的物理本质是什么？答：（1）流体有层流和紊流两种状态。

（2）判别流体是层流还是紊流须用雷诺数来判断。

雷诺数Re=(v*d)/ν，当内诺数小于临界雷诺数时，液流为层流；当内诺数大于临界雷诺数时，液流为紊流。

（3）层流时，黏性力起主导作用，惯性力与黏性力相比不大，液体流速较低，液体质点主要受黏性力制约，不能随意运动；紊流时。

惯性力起主导作用，液体流速较高，黏性力的制约作用减弱。

7、液压油黏性的物理意义是什么？答：液压油黏性的物理意义是：液体在流动时抵抗变形能力的一种度量。

8、液压传动系统主要有那几部分组成？答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。

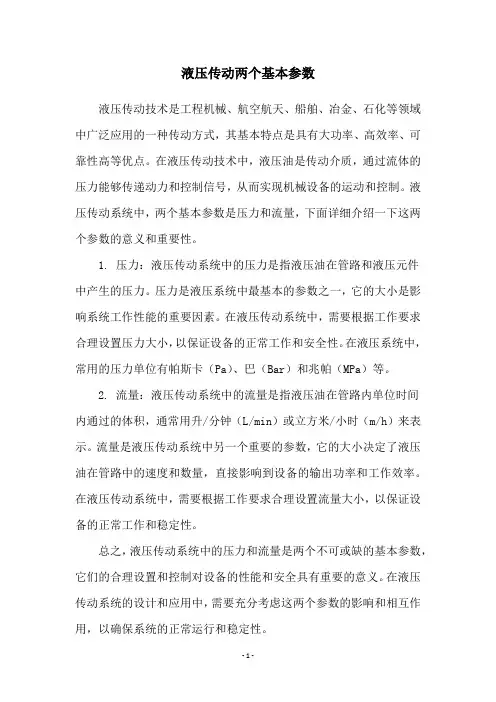

液压传动两个基本参数
液压传动技术是工程机械、航空航天、船舶、冶金、石化等领域中广泛应用的一种传动方式，其基本特点是具有大功率、高效率、可靠性高等优点。

在液压传动技术中，液压油是传动介质，通过流体的压力能够传递动力和控制信号，从而实现机械设备的运动和控制。

液压传动系统中，两个基本参数是压力和流量，下面详细介绍一下这两个参数的意义和重要性。

1. 压力：液压传动系统中的压力是指液压油在管路和液压元件
中产生的压力。

压力是液压系统中最基本的参数之一，它的大小是影响系统工作性能的重要因素。

在液压传动系统中，需要根据工作要求合理设置压力大小，以保证设备的正常工作和安全性。

在液压系统中，常用的压力单位有帕斯卡（Pa）、巴（Bar）和兆帕（MPa）等。

2. 流量：液压传动系统中的流量是指液压油在管路内单位时间
内通过的体积，通常用升/分钟（L/min）或立方米/小时（m/h）来表示。

流量是液压传动系统中另一个重要的参数，它的大小决定了液压油在管路中的速度和数量，直接影响到设备的输出功率和工作效率。

在液压传动系统中，需要根据工作要求合理设置流量大小，以保证设备的正常工作和稳定性。

总之，液压传动系统中的压力和流量是两个不可或缺的基本参数，它们的合理设置和控制对设备的性能和安全具有重要的意义。

在液压传动系统的设计和应用中，需要充分考虑这两个参数的影响和相互作用，以确保系统的正常运行和稳定性。

（图8-4所示）：一部分是液体表面受到
外力作用的压力p0，另一部分是液体的 密度ρ与重力加速度g及该点液面深度h
的乘积。若将该圆形容器密封起来，对其
表面施加压力p0，则液体内任一点A的静 压力PA为：
PA =p0+ρgh
此为液体的静压力基本方程。
（二）压力的传递
在密闭容器里的静止液体中，任意点处的压力如有变化，这个压力
从以上液压千斤顶的工作过程可以看出：液压传动是以 液体为工作介质，利用液体的压力，通过密封积的变化实现 动力传递的。它先利用液压泵将机械能转换为液体的压力能， 再通过液压缸（或液压马达）将液体的压力能转换为机械能 以推动负载运动。液压传动的过程就是机械能—液压能—机 械能的能量转换过程。
（二）液压传动系统的组成
的变化值将传递给液体中的所有各点，且其值不变。这即为静压传递原
理，又称帕斯卡原理。图8-2所示的油压千斤顶，是静压力传递原理的 具体应用。
设A1、A2分别表示小活塞与大活塞的作用面积，如在小活塞上加一
个力F1，则小液压缸中油液的压力 P为：
p F1
A1
根据静压传递原理，这个压力将以等值传递到液体中的各点，也传 递到大液压缸中。大活塞受油液压力作用而产生一个向上的作用力F2：
本章主要介绍液压传动的工作原理，液压传动系统的组 成以理及组成 （一）液压传动工作原理 油压千斤顶就是一个简单液压传动装置，图8-1是油压 千斤顶的结构图；图8-2是油压千斤顶的工作原理图。大缸 体３和大活塞４组成举升缸。杠杆手柄６、小缸体８、活塞 ７、单向阀５和９组成手动液压泵。以及它们之间的连接通 道构成一个密闭的容器，里面充满液压油。在阀门２关闭的 情况下，提起杠杆６，小活塞７上行，活塞下腔的密封容积 增大，压力减小并形成真空，在大气压的作用下油箱１内的 液体通过单向阀９被吸入；当小活塞下行时，其密闭工作腔 内容积缩小，油液压力升高，经单向阀５输出，压力油进入 大活塞４的工作腔，驱动大活塞４使重物Ｇ上升一段距离。 反复驱动手柄，油泵就会不断供油，大活塞就会不断地将重 物提升。当需要放下重物时，将阀门２旋转９０˚，在重物的 重力及大活塞自重的作用下，大油缸的油液排回油箱，重物 和大活塞跟着下降。这就是液压千斤顶的工作过程。

液压传动的基本概念一、液压传动的优缺点液压传动在很多场合得到广泛应用，主要是因为它与电气及机械传动相比具有许多优点：①能进行无极调速，而且调速范围很大，最大可达2000：1;②在传递相同功率情况下，液压传动装置体积小、质量轻、结构紧凑;③传动平稳，反应灵敏，操作省力;④布局方便，便于集中控制;⑤易于实现自动化和过载保护;⑥不需另外增加润滑装置;⑦液压元件易于实现标准化、系列化和通用化。

液压传动也有以下缺点：①易于泄漏;②总效率很难超过（80～90）%;③液压元件制造精度要求较高;④工作时受温度影响较大。

温度升高，油液粘度下降，泄漏增加;温度下降，油液粘度加大，流量发生变化，工作稳定性下降。

二、液压传动的基本工作原理液压传动一般有两种类型：一种是压力式的液压传动，它是利用液体高速流动的动能来驱动机械装置，将压力能转换为机械能进行做功;另一种是静力式液压传动，这种传动液体的流速不高，动能不大，主要是利用液体在密闭系统中受压所产生的静压力来驱动机械装置进行做功，一般所说的液压传动指的就是静力式的液压传动。

液压系统一般由五个部分组成：（1）动力元件——液压泵，它的主要作用是将机械能转换为液体的压力能，为系统提供动力。

（2）执行元件——液压缸或液压马达，它的作用是将液体压力能转换为我们所需要的机械能，满足使用者所需动力、速度和运动方向的要求。

（3）控制元件——各种控制阀，主要有压力控制阀、方向控制阀、流量控制阀，它们的作用主要是控制或调节执行元件的液压力、运动方向和速度。

（4）辅助装置——如油管、压力表、油箱、滤油器、管接头、过滤器、蓄能器等。

（5）工作介质——液压油。

下图所示为一简单的液压传动系统的工作原理图。

当电机带动油泵工作时，油液经过过滤器进入油泵再输送到系统。

溢流阀用来调整系统所需的油液工作压力并保证系统工作时多余的油液由此溢流回油箱。

油液的压力可由压力表显示。

节流阀用来调整系统所需油液的流量，保证工作台得到所需要的移动速度。

液压传动知识点一、液压传动：以液压油作为工作介质，利用液体的压力能实现能量传递。

二液压传动的工作特性1）力的传递按照帕斯卡原理进行。

（2）液压传动中压力取决于负载。

（3）负载的运动速度取决于流量。

（4）液压传动中的能量参数：压力P流量Q1)力的传递按照帕斯卡原理进行。

小活塞底面单位面积上的压力为：P1=F/A1大活塞底面上的压力为:P1=W/A2根据流体力学中的帕斯卡原理，平衡液体内某一点的压力等值地传递到液体各点，因此有:P=P1=P1=F/A1=W/A22)液压传动中压力取决于负载只有大活塞上有了重物W（负载），小活塞上才能施加上作用力F，并使液体受到压力，所以负载是第一性的，压力是第二性的。

即有了负载，并且作用力足够大，液体才受到压力，压力的大小取决于负载。

3)负载的运动速度取决于流量液压传动中传递运动时，速度传递按照容积变化相等的原则进行。

A1·L1=A2·L2 V1=L1/t V2=L2/t A1·V1=A2·V2=QQ 为流量，负载（重物）的运动速度取决于进入大液压缸的流量Q 。

三，液压系统组成1、动力元件—泵（机械能——压力能）把原动机的机械能转换成液体压力能的转换元件2、执行元件—缸、马达（压力能——机械能）把液体的液压能转换成机械能的转换元件3、控制元件—阀（控制方向、压力及流量）对液压系统中油液的压力、流量或流动方向进行控制或调节的元件4、辅助元件—油箱、油管、滤油器、压力表在系统中起储存油液、连接、滤油、测量等作用四，液压传动的优缺点优点：1.在同等输出功率下，液压传动装置的体积小，重量轻，结构紧凑。

2.液压装置工作比较平稳。

3.液压装置能在大范围内实现无级调速（调速范围可达1：2000），且调速性能好。

4.液压传动容易实现自动化。

5.液压装置易于实现过载保护。

液压元件能自行润滑，寿命较长。

6.液压元件已实现标准化、系列化和通用化，所以液压系统的设计、制造和使用都比较方便。

第二章液压传动的基本概念和常用参数2.1 液压油的性质1、密度ρ= m/V [kg/ m3]一般矿物油的密度为850～950kg/m32、可压缩性和膨胀性可压缩性-液体受压力的作用而使体积发生变化的性质称为液体的可压缩性。

膨胀性-液体受温度的影响而使体积发生变化的性质称为液体的膨胀性。

3、粘性及其表示方法3、粘性及其表示方法实验表明，液体流动时相邻液层间的内摩擦力Ff与液层接触面积A和液层间的速度梯度du/dy成正比，即：μ称为粘性系数或动力粘度。

液体粘性的大小用粘度来表示。

常用的液体粘度表示方法有三种:动力粘度运动粘度相对粘度牌号举例：。

粘温特性:温度升高，粘度显著下降，液压油液的这种性质称为液压油液的粘温特性。

粘温特性通常用粘度指数表示。

液压油的粘度指数（VI）表明试油的粘度随温度变化的程度与标准油的粘度变化程度比值的相对值。

粘度指数高，即表示粘-温曲线平缓，粘温特性好。

一般液压油的粘度指数要求在90以上，优异的在100以上。

流量：在单位时间内流过某一通流截面的液体体积，以q 来表示，单位为或L/minq=V/t ，其中V 是液体的体积，t 是时间。

s m /32．2液压传动中的流量通流截面A 的平均流速：v = q / A当通流截面上的通流面积一定时，平均流速由流量确定。

2．3液压传动中的压力在单位面积上所受的内法向力简称为压力。

压力的表示方法（绝对压力、相对压力）绝对压力：以绝对真空为基准相对压力：以大气压为基准真空度：比大气压小的那部分数值Ø绝对压力＝大气压力+表压力Ø表压力＝绝对压力-大气压力Ø真空度＝大气压力-绝对压力PDF 文件使用 "pdfFactory" 试用版本创建。

液压传动知识点【篇一：液压传动知识点】一，基本慨念1，液压传动装置由动力元件，控制元件，执行元件，辅助元件和工作介质（液压油）组成2，液压系统的压力取决于负载，而执行元件的速度取决于流量，压力和流量是液压系统的两个重要参数其功率n=pq3, 液体静压力的两个基本特性是:静压力沿作用面内法线方向且垂直于受压面;液体中任一点压力大小与方位无关.4，流体在金属圆管道中流动时有层流和紊流两种流态，可由临界雷诺数（re=2000 ～2200 ）判别，雷诺数（re）其公式为re=vd/?? ，（其中 d 为水力直径），圆管的水力直径为圆管的内经。

5,液体粘度随工作压力增加而增大，随温度增加减少;气体的粘度随温度上升而变大, 而受压力影响小;运动粘度与动力粘度的关系式为?????? ，??6，流体在等直径管道中流动时有沿程压力损失和局部压力损失，其与流动速度dv2????v2的平方成正比.??p????, ??p????. 层流时的损失可通过理论求得l22??=re64；湍流时沿程损失其?? 与re 及管壁的粗糙度有关；局部阻力系数?? 由试验确定。

7，忽略粘性和压缩性的流体称理想流体, 在重力场中理想流体定常流动的伯努利方程为p??????22????h=c( 常数)，即液流任意截面的压力水头，速度水头和位置水头的总和为定值，但可以相互转化。

它是能量守恒定律在流体中的应用;小孔流量公式q=cdat2??p????d4, 其与粘度基本无关；细长孔流量q=??p 。

平板128??lbh3缝隙流量q=??p, 其与间隙的三次方成正比，与压力的一次与方成正比. 12??l8,流体在管道流动时符合连续性原理,即a1v1??a1v2, 其速度与管道过流面积成反比.流体连续性原理是质量守衡定律在流体中的应用.1【篇二：液压传动知识点】一. 填空题： 1. 液压油的主要物理性质有（密度）、（闪火点）、（粘度）、（可压缩性），液压油选择时，最主要考虑的是油液的（粘度）。

般润滑系统。无本产品时可选用L－HL油。 ⑵ L－HL液压油 改善防锈、抗氧化性的精制矿物油。常用于低压系统，也可用于要求换油期
较长的轻负荷机械的油浴式非循环润滑系统。可以H—HM油或其它抗氧防锈型 润滑油代用。
⑶ L－HM液压油 在L－HL基础上改善了抗磨性能。具有防锈、抗氧化和抗磨性。适用于低、中、
首先，应根据工作环境确定工作液体的类型。
如工作环境有高温热源及明火时，就不应选用矿物油 型工作液，而只能选用难燃液；当周围环境要求清洁防污 或工作液体消耗量很大时，就应选用易于清除且价格便宜 的水包油型乳化液。若液压设备必须在极低的温度下启动， 就必须选用低温液压油。
稳定液体。其中水占85％～98％，乳化油占2％～15％。乳化油 以矿物油为基础油，加入乳化剂、防锈剂和其他添加剂。
⑵ 乳化液的配置要求 1）配液用水必须清洁无污染。 2）掌握配液的比例。 3）配置前要先搅拌乳化油，然后将乳化油慢慢倒入水中，并 不停地搅拌。 4）采用同一牌号、同一厂家生产的乳化油，不可混用。
1、增粘剂 也称粘度指数改进剂。是一种油溶性高分子聚合物，以团状
物分散在液体中，随温度变化而收缩或舒展，有效地改善液体的 粘温特性。 2、抗磨剂
可在金属表面形成很强的吸附油膜和化学反应膜。防止金属 表面直接摩擦，降低摩擦系数，增强润滑性。 3、抗氧化剂
能抑制氧化作用，又能在金属表面形成防蚀保护层，以免酸 性物质直接接触金属。 4、消泡剂
编辑ppt
四、两个基本参数和两个重要概念
（一）两个基本参数 压力（p）和流量（Q）。 液体压力在单位时间内所做的功为液压功率（P），即 P＝Wυ2＝pA2 υ2＝pQ 即液压功率为压力和流量的乘积。 （二）两个重要概念 1、液体压力取决于负载 2、液压缸（液压马达）的速度取决于输入流量

通流截面：在流束中与所有流线正交的截面。在液压传动 系统中，液体在管道中流动时，垂直于流动方向的截面即 为通流截面，也称为过流断面。
3、流量和平均流速
流量—单位时间内通过某通流截面的液体的体积。 单位：m3/s，实际使用中常用L/min或mL/s 流量的计算：
对于微小流束，可以认为通流截面上各点的流速是相等的，所以通 过此微小截面的流量为
三、伯努利方程
是能量守恒定律在流动液体中的表现形式。 推导过程略 1、理想液体的伯努利方程为
p1 u1 p2 u2 z1 z2 g 2 g g 2g
2、实际液体的伯努利方程
2
2
p1

z1 g
1v1
2
2

p2

z2 g
2v2
2
2
hw g
式中α为动能修正系数，层流取2，紊流取1 hw为能量损耗
du Ft A dy
粘性系数 或粘度
动力粘度（绝对粘度）μ

牛顿内摩擦定律 du Ft A dy 两边同除以A，得
Ft du A dy
式中
μ:称为动力粘度系数（Pa· s） τ:单位面积上的摩擦力（即剪切应力） 速度梯度，即液层间速度对液层距离的变化率

物理意义 ： 当速度梯度为 1 时接触液层间单位面积上
石油型 液 压 油 乳化型 合成型
最常用的液压系统工作介质
水包油乳化液 油包水乳化液 水－乙二醇液 磷酸酯液

工作介质的污染是液压系统发生故障的主要原因。 固体 颗粒
最普遍 危害最大
1.污染物质 根据物体形 态
液体 气体
从外界侵入的水 空气
已被污染的新油
