冷却管的分类及特点

冷却水管的分类冷却水管是工业生产过程中常用的一种设备，它具有不同的分类。

根据不同的特点和用途，冷却水管可以分为以下几类：一、按材质分类：1.金属冷却水管：金属冷却水管主要由金属材料制成，如铜管、铝管等。

金属冷却水管具有良好的导热性能和较高的耐腐蚀能力，适用于高温和腐蚀性介质的冷却工艺。

2.塑料冷却水管：塑料冷却水管主要由聚氯乙烯（PVC）、聚丙烯（PP）等塑料材料制成。

塑料冷却水管重量轻、耐腐蚀、绝缘性能好，适用于一般温度下的冷却工艺。

二、按结构分类：1.直管式冷却水管：直管式冷却水管是最常见的一种结构，其内部为空心的圆柱形管道。

冷却介质从一端流入，经过管道内壁的散热，最终从另一端流出，实现冷却的目的。

2.螺旋式冷却水管：螺旋式冷却水管的结构类似于螺旋形，其内部呈螺旋状，形成了多个通道。

这种结构可以增加冷却介质与管道内壁的接触面积，提高散热效果。

3.板式冷却水管：板式冷却水管由多个平行排列的金属板组成，板与板之间形成了多个通道。

这种结构具有紧凑、高效的特点，适用于有限空间的冷却场合。

三、按应用领域分类：1.工业冷却水管：工业冷却水管广泛应用于各种工业生产过程中，如电力、化工、冶金等行业。

工业冷却水管通常具有较大的流量和散热面积，以满足高效冷却的需求。

2.汽车冷却水管：汽车冷却水管主要用于发动机的冷却系统。

它们通常采用金属材料制成，具有良好的耐高温和耐腐蚀性能，以确保发动机正常工作温度。

3.建筑冷却水管：建筑冷却水管主要用于空调系统和供暖系统中，以调节室内温度。

建筑冷却水管通常采用塑料材料制成，具有重量轻、安装方便的特点。

四、按流体介质分类：1.普通水冷却水管：普通水冷却水管主要用于一般工业冷却过程，其冷却介质为普通水。

普通水冷却水管通常采用塑料材料制成，适用于中低温冷却。

2.蒸汽冷却水管：蒸汽冷却水管主要用于高温工艺过程中，其冷却介质为蒸汽。

蒸汽冷却水管通常采用金属材料制成，具有较高的耐高温性能。

冷却系统的组成及特点一、引言冷却系统是现代工业和生活中不可或缺的一部分，它主要负责将热量从设备或环境中移除，以保持设备的正常运行和环境的舒适度。

本文将介绍冷却系统的组成及特点。

二、冷却系统的组成1. 冷却器：冷却器是冷却系统的关键组成部分，它负责将热量从流经其的流体中移除。

冷却器可以是风冷式或水冷式，风冷式冷却器通过空气对流来实现散热，而水冷式冷却器则通过循环冷却水来实现散热。

2. 泵：泵是冷却系统中的另一个关键组成部分，它负责将冷却水从冷却器输送到需要散热的设备，并将废热排放到环境中。

泵可以是离心泵、轴流泵或混流泵等。

3. 温度传感器：温度传感器用于监测冷却系统中的温度变化，以便及时调整冷却器的运行参数，确保设备保持在适当的温度范围内。

4. 控制阀：控制阀用于调节冷却水的流量，以实现冷却系统的自动控制。

控制阀可以是调节阀、闸阀或蝶阀等。

5. 管道和接头：管道和接头用于连接冷却系统中的各个组件，形成完整的冷却回路。

管道可以是金属管、塑料管或橡胶管等。

三、冷却系统的特点1. 高效性：冷却系统能够迅速地将热量从设备或环境中移除，确保设备的正常运行和环境的舒适度。

2. 自动化：现代冷却系统通常采用自动控制系统，可以根据设备的实际需求和环境条件自动调节冷却水的流量和温度，实现高效的能量利用。

3. 环保性：冷却系统可以通过回收和利用废热来降低能耗，减少对环境的污染。

此外，水冷式冷却器还可以利用循环水来实现零排放。

4. 可扩展性：冷却系统可以根据设备的容量和需求进行扩展，以满足不同规模的应用需求。

5. 可靠性：冷却系统的设计通常考虑了抗腐蚀、抗冻结和抗振动等因素，以确保其在各种环境条件下都能稳定运行。

四、结论冷却系统在现代工业和生活中发挥着重要作用，它的组成和特点使其能够高效、环保、可靠地实现热量移除。

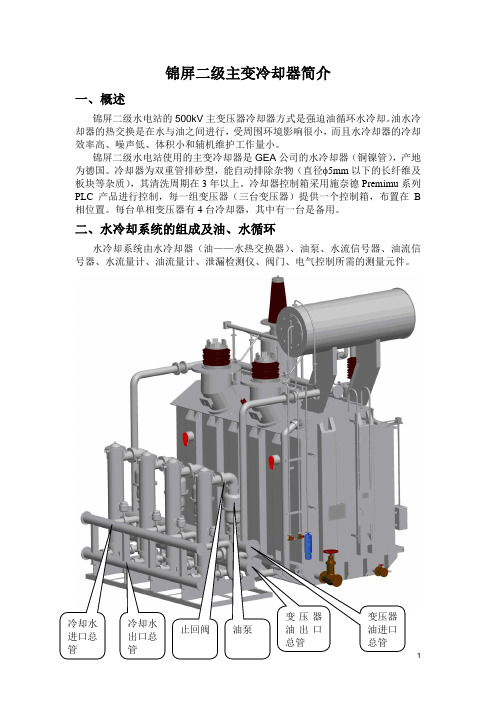

锦屏二级主变冷却器简介一、概述锦屏二级水电站的500kV主变压器冷却器方式是强迫油循环水冷却。

油水冷却器的热交换是在水与油之间进行，受周围环境影响很小，而且水冷却器的冷却效率高、噪声低、体积小和辅机维护工作量小。

锦屏二级水电站使用的主变冷却器是GEA公司的水冷却器（铜镍管），产地为德国。

冷却器为双重管排砂型，能自动排除杂物（直径 5mm以下的长纤维及板块等杂质），其清洗周期在3年以上。

冷却器控制箱采用施奈德Premimu系列PLC产品进行控制，每一组变压器（三台变压器）提供一个控制箱，布置在B 相位置。

每台单相变压器有4台冷却器，其中有一台是备用。

二、水冷却系统的组成及油、水循环水冷却系统由水冷却器（油——水热交换器）、油泵、水流信号器、油流信号器、水流量计、油流量计、泄漏检测仪、阀门、电气控制所需的测量元件。

冷却水进口总冷却水出口总变压器油出口总管变压器油进口总管止回阀油泵水循环路径：冷却水进口总管——过滤器——电动蝶阀——下水室——冷却器内部水路——上水室——冷却器内部的管路——下水室——水流开关——蝶阀——冷却水出口总管（下图蓝色实线）。

油循环路径：变压器油进口总管——油路蝶阀——进油管路——油泵——进油管路——止回阀——冷却器内部油路——出油管路——油流开关——蝶阀——变压器油出口总管（下图红色虚线）。

三、冷却器结构特点1、双重管特点：下图是水冷却器的双重管示意图。

双重管与单管的区别主要是在单管的外面加套了一根管，这两根管之间有间隙。

采用这种结构解决了当水冷却器中的任何一根内管发生破裂等问题时，冷却器中的冷却水就会从两根管之间的间隙流到渗漏报警装置中，当渗漏报警装置内水积累到一定量时，就会发出报警信号，表示冷却器中有管子破损，就可以根据需要停机检修或者切换运行冷却器。

这样就可以保证当发生冷却水管破损的时候，冷却水不会进入到变压器油中去了，保证变压器的可靠运行。

但是，双重管水冷却器的技术难点主要是解决内、外两根管之间的传热效率和与管板之间的涨接工艺。

十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。

列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。

广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。

特别是在石油炼制和化学加工装置中，占有极其重要的地位。

换热器的型式。

管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。

它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。

钢壳内衬铜的厚度一般为1.0mm。

钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。

此阀除非定期检修是绝对不能取消的。

部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。

冷却器的种类及特点冷却器，是压缩空气系统中的主要设备，它可对空压机产生的高温压缩空气进行冷却，除去压缩空气中大量水份。

该产品有风冷式及水冷式两种系列，其中风冷式安装方便，运行费用低，适合水资源不足的地方；而水冷式具有体积小，冷却效率高，能用于高温、高湿、多尘的环境中。

列管式：固定折板式，浮头式，双重管式，U形管式，立式、卧式等特点: 冷却水从管内流过，油从列管间流过，中间折板使油折流，并采用双程或四程流动方式，强化冷却效果波纹板式：人字波纹式，斜波纹式等特点: 利用板式人字或斜波纹结构叠加排列形成的接触点，使液流在流速不高的情况下形成紊流，提高散热效果风冷式：间接式、固定式及浮动式或支撑式和悬挂式等特点:用风冷却油，结构简单、体积小、重量轻、热阻小、换热面积大、使用、安装方便机械制冷式：箱式、柜式特点: 利用氟里昂制冷原理把液压油中的热量吸收、排出在液压机械中对滤油器的使用要求滤油器, 滤清器液压油中往往含有颗粒状杂质，会造成液压元件相对运动表面的磨损、滑阀卡滞、节流孔口堵塞，使系统工作可靠性大为降低。

在系统中安装一定精度的滤油器，是保证液压系统正常工作的必要手段。

滤油器的过滤精度是指滤芯能够滤除的最小杂质颗粒的大小，以直径d作为公称尺寸表示，按精度可分为粗滤油器（d＜100 )普通滤油器(d＜10 )，精滤油器（d＜5 )，特精滤油器（d＜1 )。

一般对滤油器的基本要求是：（1）能满足液压系统对过滤精度要求，即能阻挡一定尺寸的杂质进入系统。

（2）滤芯应有足够强度，不会因压力而损坏。

（3）通流能力大，压力损失小。

（4）易于清洗或更换滤芯。

各种液压系统的过滤精度要求系统类别润滑系统传动系统伺服系统工作压力(MPa)0~2.5<1414~32>32&pound;21精度d(mm)&pound;10025~50&pound;25&pound;10&pound;5吸油滤油器和回油滤油器各有什么优缺点滤油器, 过滤器吸油滤油器一般安装在油泵的吸油口处，用以保护油泵和其他液压元件，以避免吸入污染杂质，可以有效的控制液压系统的清洁度。

冷凝管分类冷凝管是一种常见的换热器件，用于将气体或蒸汽转化为液态。

根据不同的分类标准，冷凝管可以分为多种类型。

1. 直管式冷凝管直管式冷凝管是一种较为简单的冷凝管，其结构类似于一根直管。

工作时，气体或蒸汽经过冷凝管内壁散发出的热量被冷却，并在管壁上形成液态。

这种冷凝管结构简单，制造成本低，但受限于管径和管壁厚度，其换热效率较低。

2. 管束式冷凝管管束式冷凝管由多个直管式冷凝管组成，形成一个管束。

这种冷凝管的换热面积较大，换热效率高，适用于大流量气体或蒸汽的冷凝。

3. 螺旋式冷凝管螺旋式冷凝管由一根螺旋管组成，其内部可以分为多个通道，气体或蒸汽从管内进入，经过螺旋通道后，在管壁上形成液态。

这种冷凝管的管道长度较长，换热效率高，但制造成本较高。

4. 带翅片式冷凝管带翅片式冷凝管由一根内径较小的管子和多个外径较大的翅片组成。

气体或蒸汽经过内径较小的管子后，被翅片散发的热量冷却，并在翅片上形成液态。

这种冷凝管的翅片能够增加冷却面积，提高换热效率，但由于翅片的制造和安装难度较大，成本较高。

5. 钛管式冷凝管钛管式冷凝管是一种特殊材质的冷凝管，其外壳和内管均由钛金属制成。

钛金属具有耐腐蚀、强度高等特点，可以应用于强酸、强碱等腐蚀性气体或蒸汽的冷凝。

由于钛金属价格昂贵，这种冷凝管成本较高。

6. 光管式冷凝管光管式冷凝管是一种使用太阳能进行冷凝的器件，通过将液态制冷剂喷洒在玻璃管上，利用太阳光线进行冷却。

这种冷凝管不需要额外的能源，环保节能，但应用范围受到太阳光照强度和时间的限制。

以上是常见的几种冷凝管分类，不同类型的冷凝管适用于不同的工作场景，选择合适的冷凝管可以提高设备的效率和使用寿命。

冷却器的种类及特点冷却器的种类及特点（见表55）冷却器的选择及计算冷却器的选择及计算在选择冷却器时应首先要求冷却器安全可靠、压力损失小、散热效率高、体积小、重量轻等。

然后根据使用场合，作业环境情况选择冷却器类型如使用现场是否有冷却水源，液压站是否随行走机械一起运动，当存在以上情况时，应优先选择风冷式，而后是机械制冷式。

（1）水冷式冷却器的冷却面积计算（1）式中 A ——冷却器的冷却面积（m 2）； N h ——液压系统发热量（W ）； N hd ——液压系统散热量（W ）； K ——散热系数，见表55； △T av ——平均温差（℃）。

（2）T 1、T 2——进口和出口油温（℃）； t 1、t 2——进口和出口水温（℃）。

系统发热量和散热量的估算：（3）式中 N p ——输入泵的功率（W ）；ηc ——系统的总效率。

合理、高效的系统为70%～80%，一般系统仅达到50%～60%。

（4）式中 K 1——油箱散热系统（W/m 2·℃），取值范围见表56。

A ——油箱散热面积（m 2）； △t——油温与环境温度之差（℃） 冷却水用量Q S （单位：m 3/s ）的计算：（5）式中 C——油的比热容（J/kg·℃），一般C=2010J/kg·℃；C s ——水的比热容（J/kg·℃），一般Cs =1J/kg·℃； γs ——油的密度（kg/m 3），一般γs =900kg/m 3； r s ——水的密度（kg/m 3），一般r s =1000kg/m 3； Q ——油液的流量（m 3/s ）。

（2）风冷式冷却器的面积计算（6）式中 N h ——液压系统发热量（W ）； N hd ——液压系统散热量（W ）； α——污垢系数，一般α=1.5； K ——散热系数，见表55； △T av ——平均温差（℃），（7）、——进口、出口空气温度（℃）；Q p ——空气流量（m 3/s ）；γp——空气密度（kg/m3），一般γp=1.4kg/m3；C p——空气比热容（J/（kg·℃）），一般C p=1005J/（kg·℃）；空气流量Q p（单位：m3/s）。

工业压力管道分类1. 引言工业压力管道是指在工业生产过程中用于输送气体、液体或固体的管道系统。

它承受着高压力和高温等极端条件，因此对其分类和管理显得尤为重要。

本文将详细介绍工业压力管道的分类方法和标准，以及不同分类下的特点和应用。

2. 分类方法根据不同的标准和特点，工业压力管道可以按照以下几种方法进行分类：2.1. 按用途分类根据工业压力管道的用途，可以将其分为以下几类：•输送管道：用于输送液体、气体或固体物质，如石油管道、天然气管道等；•加热管道：用于加热介质，如蒸汽管道、热水管道等；•冷却管道：用于冷却介质，如冷却水管道、制冷管道等；•排放管道：用于排放废气、废水等，如烟气排放管道、污水排放管道等。

2.2. 按材料分类根据工业压力管道所采用的材料，可以将其分为以下几类：•金属管道：如钢管、铜管、铝管等；•非金属管道：如塑料管道、玻璃管道、陶瓷管道等；•复合材料管道：如玻璃钢管道、塑钢管道等。

2.3. 按压力等级分类根据工业压力管道所承受的压力等级，可以将其分为以下几类：•低压管道：承受压力小于1.6MPa的管道；•中压管道：承受压力介于1.6MPa和10MPa之间的管道；•高压管道：承受压力大于10MPa的管道。

3. 分类标准为了统一管理和监督工业压力管道，各国都制定了相应的分类标准。

以下是常见的工业压力管道分类标准：3.1. 美国标准在美国，工业压力管道的分类和管理遵循美国石油协会（API）和美国国家标准协会（ANSI）制定的标准。

根据这些标准，工业压力管道被分为不同的等级和类型，并对其设计、制造、安装和维护提出了详细的要求。

3.2. 欧洲标准在欧洲，工业压力管道的分类和管理遵循欧洲标准化委员会（CEN）和欧洲压力设备指令（PED）等标准。

根据这些标准，工业压力管道被分为不同的类别和级别，并对其材料、设计、制造、测试和验收等方面提出了具体要求。

3.3. 中国标准在中国，工业压力管道的分类和管理遵循《工业管道设计规范》等标准。

闭式冷却塔与开式冷却塔的优缺点对比闭式冷却塔与开式冷却塔的优缺点对比闭式冷却塔优缺点：1、整个管路系统为封闭式循环，循环水为蒸馏水，管路不结垢、不污染、不腐蚀，增加管路和设备的使用寿命。

2、循环水几乎没有水消耗，开始塔的扑水量为循环水量的1.24%-2%，闭式冷却塔的补水量紧为循环水量的0.1%-0.2%。

3、闭式冷却塔取消了冷水机于开式冷却塔之间的循环水泵，采用较小的冷却循环水泵，电费的节约能达到30%。

4、安装简单，无需开挖地下水池，管道使用方便，由于是密闭式循环，管损小，需要的管路管径相对减小。

5、飘水现象减少，开式冷却塔的飘水率为0.5%左右，闭式冷却塔飘水率下降到0.05%。

闭式塔的缺点：闭式冷却塔造价为开放式塔的数倍。

（但闭式塔具有回收价值，开式冷却塔几乎没有价值）开放式塔优点：1、开塔造价成本比较低，为闭式塔几分之一的价格。

开放式塔缺点：1、需要开挖地下水池，由于水落差和开放式扬程损耗，耗电比闭式塔多，需要配2套水泵，耗电量大。

建议：使用闭式冷却塔1、保护设备的使用寿命，减少设备维护。

2、环保节能，三年内可以节约下闭式塔和开式塔的价格差。

3、闭式塔使用紫铜管做换热器，设备具有保值性冷却塔冷却塔构成部件、使用范围、注意事项及特点闭式冷却塔成套设备由主机、水箱、循环水泵及电控柜等组成。

主机由壳体、换热器、风机、喷淋水泵、收水器、水槽及管路阀门等零部件组成。

工作过程中，冷却介质（软水、油或其他液体）由主循环泵驱动在换热器及需冷却设备之间循环流动，喷淋水均匀地喷洒在换热器上，在换热器外表面形成均匀的水膜，冷空气由塔体下方的进风口进入塔内，与喷淋水逆流经过换热器表面，在此过程中有两种换热方式，即冷空气与冷却介质之间的热传导和喷淋水蒸发吸热的热交换，吸收热量后的饱和热湿空气由风机排至大气中，其余的喷淋水流入塔体下部的水槽，由水泵再输送至喷淋系统。

如此往复，换热器内的冷却介质得到降温冷却。

闭式冷却塔有两种运行模式。
