场效应管工作原理MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field EffectTransistor（金属氧化物半导体场效应管）的缩写。
它一般有耗尽型和增强型两种。
本文使用的为增强型MOS场效应管，其内部结构见图5。
它可分为NPN型PNP型。
NPN型通常称为N沟道型，PNP型也叫P沟道型。
由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。
我们知道一般三极管是由输入的电流控制输出的电流。
但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。
为解释MOS场效应管的工作原理，我们先了解一下仅含有一个P—N结的二极管的工作过程。
如图6所示，我们知道在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流通过。
这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P 型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。
同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流通过，二极管截止。
对于场效应管（见图7），在栅极没有电压时，由前面分析可知，在源极与漏极之间不会有电流流过，此时场效应管处与截止状态（图7a）。
当有一个正电压加在N沟道的MOS场效应管栅极上时，由于电场的作用，此时N型半导体的源极和漏极的负电子被吸引出来而涌向栅极，但由于氧化膜的阻挡，使得电子聚集在两个N沟道之间的P型半导体中（见图7b），从而形成电流，使源极和漏极之间导通。
场效应管的原理和基础知识基本概念场效应管是⼀种受电场控制地半导体器件(普通三极管地⼯作是受电流控制地器件).场效应管应具有⾼输⼊阻抗,较好地热稳定性、抗辐射性和较低地噪声.对夹断电压适中地场效应管,可以找到⼀个⼏乎不受温度影响地零温度系数⼯作点,利⽤这⼀特性,可使电路地温度稳定性达到最佳状态.电⼦电路中常⽤场效应管作放⼤电路地缓冲级、模拟开关和恒流源电路.场效应管按结构可分为结型场效应管(缩写为)和绝缘栅场效应管(缩写为),从导电⽅式看,场效应管分为型沟道型与型沟道型.绝缘栅型场效应管有增强型和耗尽型两种,⽽只有耗尽型.⼀、基本结构场效应管是利⽤改变电场来控制半导体材料地导电特性,不是像三极管那样⽤电流控制结地电流.因此,场效应管可以⼯作在极⾼地频率和较⼤地功率.此外,场效应管地制作⼯艺简单,是集成电路地基本单元.场效应管有结型和绝缘栅型两种主要类型.每种类型地场效应管都有栅极、源极和漏极三个⼯作电极,同时,每种类型地场效应管都有沟道和沟道两种导电结构.绝缘栅型场效应管⼜叫做管.根据在外加电压时是否存在导电沟道,绝缘栅场效应管⼜可分为上增强型和耗尽型.增强型管在外加电压时不存在导电沟道,⽽耗尽型地氧化绝缘层中加⼊了⼤量地正离⼦,即使在时也存在导电沟道.沟道绝缘栅型为栅极为源极为漏极衬底结型场效应管地结构与绝缘栅场效应管地结构基本相同,主要地区别在于栅极与通道半导体之间没有绝缘.沟道和沟道结型从场效应管地基本结构可以看出,⽆论是绝缘栅型还是结型,场效应管都是两个背靠背地结.电流通路不是由结形成地,⽽是依靠漏极和源极之间半导体地导电状态来决定地.⼆、电路符号基本参数场效应管地主要技术参数,可分为直流参数和交流参数两⼤类.⼀、夹断电压和开启电压⼀般是对结型管⽽⾔,当栅源之间地反向电压增加到⼀定数以后,不管漏源电压⼤⼩都不存在漏电流.这个使开始为零地电压叫作管⼦地夹断电压⼀般是对管⽽⾔,表⽰开始出现时地栅源电压值.对沟道增强型、沟道耗尽型为正值,对沟道耗尽型、沟道增强型为负值.⼆、饱和漏电流当⽽⾜够⼤时,漏电流地饱和值,就是管⼦地饱和漏电流,常⽤符号表⽰.三、栅极电流当栅极加上⼀定地反向电压时,会有极⼩地栅极电流,⽤符号表⽰.对结型场效应管在之间;对于⽽⾔⼀般⼩于安.正是由于栅极电流极⼩,所以场效应管具有极⾼地阻抗.四、通导电阻五、截⽌漏电流六、跨导七、漏源动态电阻基本特性⼀、转移特性和输出特性⼯程应⽤中最常⽤地是共源极电路地输⼊和输出关系曲线,场效应管地共源极连接是把源极作为公共端、栅极作为输⼊端、漏极作为输出端.由于共源极场效应管地输⼊电流⼏乎为零,因此,其输⼊曲线反映地是栅极电压与漏极电流地关系,叫做转移特性.反映间电压与之间关系地叫做输出曲线.场效应管共源极电路转移特性曲线和输出特性曲线场效应管输出特性有可变电阻(也叫夹断区)、放⼤(也叫恒流区)、截⽌区和击穿区四个⼯作区.这与三极管地饱和、截⽌、放⼤和击穿相似.⼆、截⽌与电阻导通特性场效应管间不导通状态叫做截⽌,此时接近,场效应管没有电流传导地能⼒,相当于开关断开.产⽣截⽌现象地原因,是此时场效应管没有形成导电沟道.场效应管输出特性曲线中与之间呈线性关系地区域叫做电阻区,⼆者之间地关系可近似为其中为导通电阻,⼀般都很⼩.在电阻区,场效应管地之间近似为⼀个不变电阻.⽆论是在电阻区还是截⽌区,场效应管地电流控制能⼒很微弱,这是在应⽤设计中必须⼗分注意地问题.在设计模拟信号电路时,⼀定要使电路⼯作在场效应管地放⼤区,避免进⼊电阻区和截⽌区.在设计开关电路时,要使电路能很快地在电阻和截⽌状态之间转换,避免进⼊放⼤区.使⽤场效应管时,应当注意以下⼏个问题:()为了防⽌栅极击穿,要求⼀切测试仪器、电路本⾝、电烙铁都必须良好接地.焊接时,⽤⼩功率烙铁迅速焊接,或拔去电源⽤余热焊接,并应先焊源极,后焊栅极.()场效应管输送阻抗较⾼,故在不使⽤时,必须将引出线短路,以防感应电势将栅极击穿则不可短路.()要求⾼输⼊阻抗地线路,须采取防潮措施,以免使输⼊阻抗显著降低.()场效应管栅极有地可加正压或负压,⽽常⽤地结型场效应管因是沟道耗尽型,栅极只能加负压.()场效应管地漏极和源极通常制成对称地,除源极和衬底制造时连在⼀起地管⼦外,漏极和源极可互换使⽤.。

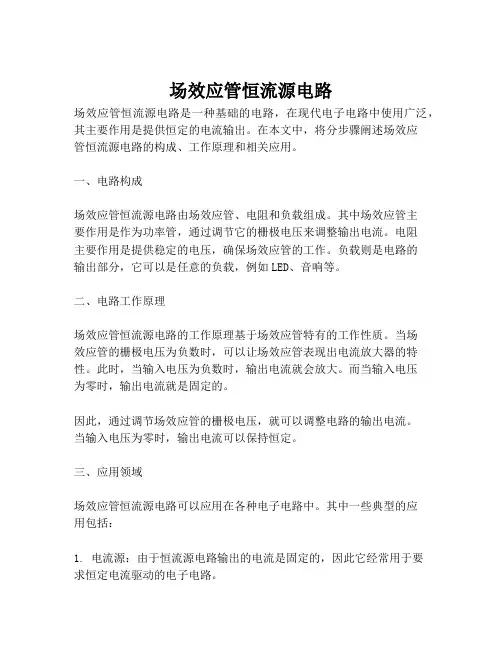

场效应管恒流源电路
场效应管恒流源电路是一种基础的电路，在现代电子电路中使用广泛，其主要作用是提供恒定的电流输出。
在本文中，将分步骤阐述场效应
管恒流源电路的构成、工作原理和相关应用。
一、电路构成
场效应管恒流源电路由场效应管、电阻和负载组成。
其中场效应管主
要作用是作为功率管，通过调节它的栅极电压来调整输出电流。
电阻
主要作用是提供稳定的电压，确保场效应管的工作。
负载则是电路的
输出部分，它可以是任意的负载，例如LED、音响等。
二、电路工作原理
场效应管恒流源电路的工作原理基于场效应管特有的工作性质。
当场
效应管的栅极电压为负数时，可以让场效应管表现出电流放大器的特性。
此时，当输入电压为负数时，输出电流就会放大。
而当输入电压
为零时，输出电流就是固定的。
因此，通过调节场效应管的栅极电压，就可以调整电路的输出电流。
当输入电压为零时，输出电流可以保持恒定。
三、应用领域
场效应管恒流源电路可以应用在各种电子电路中。
其中一些典型的应
用包括：
1. 电流源：由于恒流源电路输出的电流是固定的，因此它经常用于要
求恒定电流驱动的电子电路。
2. LED驱动器：由于LED需要非常稳定的电流来工作，因此场效应管恒流源电路非常适合作为LED驱动器使用。
3. 音响放大器：电子音响放大器中的功率管常常使用场效应管恒流源电路来保证输出功率的稳定性和可靠性。
总之，场效应管恒流源电路是一种非常基础的电路，可以在各种电子电路中广泛应用。
同时，它也是掌握电子电路基本知识的重要一步。

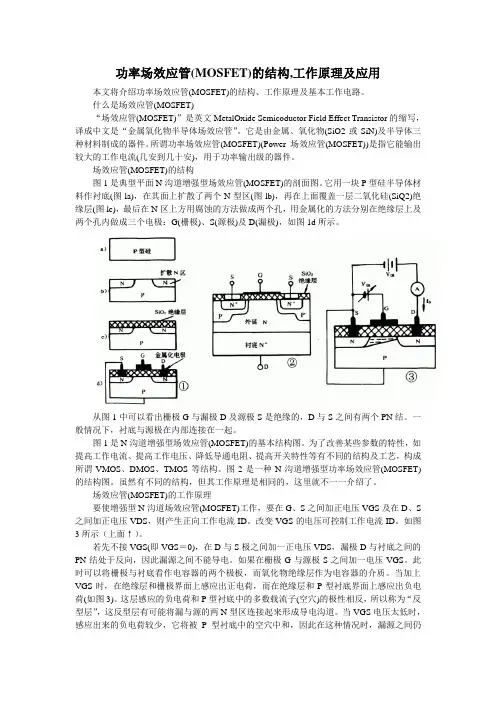

功率场效应管(MOSFET)的结构,工作原理及应用本文将介绍功率场效应管(MOSFET)的结构、工作原理及基本工作电路。
什么是场效应管(MOSFET)“场效应管(MOSFET)”是英文MetalOxide Semicoductor Field Effect Transistor的缩写，译成中文是“金属氧化物半导体场效应管”。
它是由金属、氧化物(SiO2或SiN)及半导体三种材料制成的器件。
所谓功率场效应管(MOSFET)(Power 场效应管(MOSFET))是指它能输出较大的工作电流(几安到几十安)，用于功率输出级的器件。
场效应管(MOSFET)的结构图1是典型平面N沟道增强型场效应管(MOSFET)的剖面图。
它用一块P型硅半导体材料作衬底(图la)，在其面上扩散了两个N型区(图lb)，再在上面覆盖一层二氧化硅(SiQ2)绝缘层(图lc)，最后在N区上方用腐蚀的方法做成两个孔，用金属化的方法分别在绝缘层上及两个孔内做成三个电极：G(栅极)、S(源极)及D(漏极)，如图1d所示。
从图1中可以看出栅极G与漏极D及源极S是绝缘的，D与S之间有两个PN结。
一般情况下，衬底与源极在内部连接在一起。
图1是N沟道增强型场效应管(MOSFET)的基本结构图。
为了改善某些参数的特性，如提高工作电流、提高工作电压、降低导通电阻、提高开关特性等有不同的结构及工艺，构成所谓VMOS、DMOS、TMOS等结构。
图2是一种N沟道增强型功率场效应管(MOSFET)的结构图。
虽然有不同的结构，但其工作原理是相同的，这里就不一一介绍了。
场效应管(MOSFET)的工作原理要使增强型N沟道场效应管(MOSFET)工作，要在G、S之间加正电压VGS及在D、S 之间加正电压VDS，则产生正向工作电流ID。
改变VGS的电压可控制工作电流ID。
如图3所示（上面↑）。
若先不接VGS(即VGS＝0)，在D与S极之间加一正电压VDS，漏极D与衬底之间的PN结处于反向，因此漏源之间不能导电。
场效应管共源放大器电路场效应管共源放大器是一种常见的放大器电路，常用于音频放大器、射频放大器等应用中。
本文将详细介绍场效应管共源放大器的基本原理、特点、工作原理以及优缺点等内容。
场效应管（Field Effect Transistor，简称FET）是一种三端器件，由栅(Gate)、漏极(Drain)和源极(Source)组成。
栅极的电压控制漏极与源极之间的电导，通过改变栅极电压可以控制场效应管的工作状态和电流流动。
共源放大器是场效应管最常用的放大器电路之一，其基本构成由一个场效应管、输入电阻、输出电阻和负载电阻组成。
首先，我们来看一下场效应管共源放大器的工作原理。
当输入信号电压为正时，栅极电压增大，导致场效应管通道的电阻减小，电流增大，漏极电压下降；当输入信号电压为负时，栅极电压降低，导致场效应管通道的电阻增大，电流减小，漏极电压上升。
这样就实现了输入电压与输出电流的正向线性关系，实现了信号放大。
场效应管共源放大器具有以下几个特点：1.高输入电阻：由于场效应管的栅极与漏极之间是绝缘层隔离的，所以输入电阻很高，可以减小外部电路和信号源对放大器的影响。
2.低输出电阻：输出电阻由场效应管的漏极电压-漏极电流特性决定，通常较低，可以保持输出端电压的稳定性。
3.电压放大倍数高：由于场效应管的增益较高，可以实现较大的电压放大倍数。
4.频率响应宽：场效应管具有较宽的频率响应范围，可以适应不同频率范围的信号放大需求。
接下来，我们来详细分析场效应管共源放大器的工作原理。
为了方便分析，我们假设输入信号源的内阻很小，输出负载阻抗足够大，以及漏极电阻和负载电阻之间的电压下降忽略不计。
在静态工作点时，输入电压为0时，场效应管的栅极电压为Vgs0，漏极电流为Id0，漏极电压为Vdd。
这时电路的总电压可以表示为Vdd = Vds + Vgs，其中Vds为漏极电压，Vgs为栅极电压。
当有输入信号Vin时，由于输入电阻很高，可以忽略输入电流的影响，那么输入电路的总电流可近似为Id = Id0 + id，其中Id为静态工作点的漏极电流，id为输入信号引起的微小漏极电流变化。
第四章 场效应管（FET ）及基本放大电路§4.1 知识点归纳一、场效应管（FET ）原理·FET 分别为JFET 和MOSFET 两大类。
每类都有两种沟道类型，而MOSFET 又分为增强型和耗尽型（JFET 属耗尽型），故共有6种类型FET （图4-1）。
·JFET 和MOSFET 内部结构有较大差别，但内部的沟道电流都是多子漂移电流。
一般情况下，该电流与GS v 、DS v 都有关。
·沟道未夹断时，FET 的D-S 口等效为一个压控电阻（GS v 控制电阻的大小），沟道全夹断时，沟道电流D i 为零；沟道在靠近漏端局部断时称部分夹断，此时D i 主要受控于GS v ，而DS v 影响较小。
这就是FET 放大偏置状态；部分夹断与未夹断的临界点为预夹断。
·在预夹断点，GS v 与DS v 满足预夹断方程：耗尽型FET 的预夹断方程：P GS DS V v v -=（P V ——夹断电压） 增强型FET 的预夹断方程：T GS DS V v v -=（T V ——开启电压）·各种类型的FET ，偏置在放大区（沟道部分夹断）的条件由表4-4总结。
表4-4 FET 放大偏置时GS v 与DS v 应满足的关系·偏置在放大区的FET ，GS v ~D i 满足平方律关系：耗尽型：2)1(P GS DSS D V v I i -=（DSS I ——零偏饱和漏电流）增强型：2)(T GS D V v k i -=*· FET 输出特性曲线反映关系参变量GS VDS D v f i )(=，该曲线将伏安平面分为可变电阻区（沟道未夹断），放大区（沟道部分夹断）和截止区（沟道全夹断）；FET 转移特性曲线反映在放大区的关系)(GS D v f i =（此时参变量DS V 影响很小），图4-17画出以漏极流向源极的沟道电流为参考方向的6种FET 的转移特性曲线，这组曲线对表4-4是一个很好映证。
场效应管及其基本放大电路3.2.3.1 场效应管（ FET ）1.场效应管的特色场效应管出生于 20 世纪 60 年月，它主要拥有以下特色：①它几乎仅靠半导体中的多半载流子导电，故又称为单级型晶体管。
②场效应管是利用输入回路的电场效应来控制输出回路的电流，并以此命名。
③输入回路的内阻高达 107 -1012Ω；此外还拥有噪声低、热稳固性好、抗辐射能力强、耗电小，体积小、重量轻、寿命长等特色，因此宽泛地应用于各样电子电路中。
场效应管分为结型和绝缘栅型两种不一样的构造，下边分别加以介绍。
2.结型场效应管⑴结型场效应管的符号和N 沟道结型场效应管的构造结型场效应管（JFET）有 N 沟道和 P 沟道两种种类，图3-62(a) 所示为它们的符号。
N沟道结型场效应管的构造如图 3-62(b) 所示。
它在同一块 N型半导体上制作两个高混杂的P 区，并将它们连结在一同，引出电极，称为栅极 G； N 型半导体的两头分别引出两个电极，一个称为漏极 D，一个称为源极 S。
P 区与 N 区交界面形成耗尽层，漏极与源极间的非耗尽层地区称为导电沟道。
(a) 符号(b)N 沟道管的构造表示图图 3-62 结型场效应管的符号和构造表示图⑵结型场效应管的工作原理为使 N沟道结型场效应管正常工作，应在其栅 - 源之间加负向电压（即U GS0）,以保证耗尽层蒙受反向电压；在漏- 源之间加正向电压u DS , 以形成漏极电流i D。
下边经过栅-源电压 u GS和漏-源电压 u DS对导电沟道的影响，来说明管子的工作原理。
①当 u DS=0V（即D、S短路）时， u GS对导电沟道的控制作用ⅰ当 u GS=0V时，耗尽层很窄，导电沟道很宽，如图3-63(a)所示。
ⅱ当 u GS增大时，耗尽层加宽，沟道变窄（图(b) 所示），沟道电阻增大。
ⅲ当u GS增大到某一数值时，耗尽层闭合，沟道消逝（图(c) 所示） , 沟道电阻趋于无穷大，称此时u GS的值为夹断电压U GS( off )。
第4章场效应管及其电路本章要点●MOS管的原理、特性和主要参数●结型场效应管原理、特性及主要参数●场效应管放大电路的组成与原理本章难点●MOS管的原理和转移特性及主要参数●场效应管的微变等效电路法场效应管(FET)是一种电压控制器件，它是利用输入电压产生电场效应来控制输出电流的。
它具有输入电阻高、噪声低、热稳定性好、耗电省等优点，目前已被广泛应用于各种电子电路中。
场效应管按其结构不同分为结型(JFET)和绝缘栅型(IGFET)两种，其中绝缘栅型场效应管由于其制造工艺简单，便于大规模集成，因此应用更为广泛。
4.1 绝缘栅场效应管(MOSFET)绝缘栅型场效应管简称MOS管，由于其内部由金属—氧化物—半导体三种材料制成，可分为增强型和耗尽型两大类，每一类中又有N沟道和P沟道之分。
下面主要讨论N沟道增强型MOS管的工作原理，其余三种仅做简要介绍。
4.1.1 N沟道增强型场效应管(NMOS管)1．结构N沟道增强型MOS管的结构如图4-1(a)所示。
它是在一块掺杂浓度较低的P型硅片(称为衬底)上，通过扩散工艺形成两个高掺杂的N+区，通过金属铝引出两个电极分别作为源极S和漏极D，再在半导体表面覆盖一层二氧化硅绝缘层，在源漏极之间的绝缘层上制作一铝电极，作为栅极G，另外从衬底引出衬底引线B(工作时通常与源极S接在一起)。
在两个N+区之间的半导体区，是载流子从源极S流向漏极D的通道，把它称为导电沟道。
由于栅极与导电沟道之间被二氧化硅所绝缘，故将此类场效应管称为绝缘栅型。
图4-1(b)是N沟道增强型MOS管的符号，其中箭头方向是由P(衬底)指向N(沟道)，由此可判断沟道类型。
符号中的三条断续线表示GS0 =U不存在导电沟道，它是判断增强型MOS管的特殊标志。
(a)结构示意图 (b)电路符号图4-1 N 沟道增强型MOS 管2．工作原理工作时，N 沟道增强型MOS 管的栅源电压GS u 和漏源电压DS u 均为正向电压，如图4-2所示。
