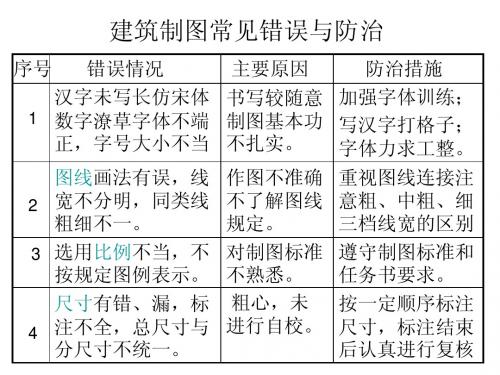

建筑图纸中常犯错误

施工图纸的常见错误和避免方法施工图纸是建筑工程中至关重要的一环，它是设计师和工程师将设计理念转化为实际施工的指南。

然而，由于各种原因，施工图纸中常常会出现错误，这不仅会导致施工延误和成本增加，还可能对工程质量产生严重影响。

本文将探讨施工图纸中常见的错误，并提供一些避免这些错误的方法。

首先，常见的施工图纸错误之一是尺寸错误。

在绘制施工图纸时，设计师和工程师必须准确地标注各个构件的尺寸，以确保施工过程中的精确度。

然而，由于疏忽或计算错误，尺寸错误是常见的问题。

为了避免这种错误，设计师和工程师应该仔细检查他们的工作，并使用专业的测量工具来确保准确性。

此外，他们还可以使用CAD软件等辅助工具来自动计算和标注尺寸，以减少人为错误的可能性。

其次，施工图纸中常见的错误是标注错误。

标注错误可能包括错误的符号、错误的材料规格或错误的构件编号等。

这些错误会给施工人员带来困惑，导致错误的安装或使用不符合要求的材料。

为了避免标注错误，设计师和工程师应该熟悉相关的标准和规范，并在标注时仔细核对。

他们还可以使用标准化的标注模板，以确保一致性和准确性。

此外，施工图纸中常见的错误还包括缺少必要的细节和信息。

施工图纸应该提供足够的细节和信息，以便施工人员正确理解和执行。

然而，由于设计师和工程师可能对某些细节过于熟悉，他们可能会忽略将这些信息包含在施工图纸中的重要性。

为了避免这种错误，设计师和工程师应该站在施工人员的角度，仔细审查图纸，并确保所有必要的细节和信息都得到了清晰而详尽的呈现。

此外，施工图纸中常见的错误还包括不合理的设计和构造。

不合理的设计和构造可能导致施工困难、工程质量问题甚至安全隐患。

为了避免这种错误，设计师和工程师应该在绘制施工图纸之前进行充分的设计讨论和评审。

他们还应该参考相关的设计准则和标准，以确保他们的设计和构造是合理和可行的。

最后，施工图纸中常见的错误还包括不合理的材料选择和规格。

不合理的材料选择和规格可能导致工程成本增加、施工困难或工程质量问题。

施工图纸最容易出错的细节，请仔细检查！引言：施工图纸是建筑施工的依据和指导，它直接关系到工程的质量和进度。

然而，施工图纸中往往存在着各种易出错的细节，这些细节的错误可能导致施工过程中的问题和隐患，进而影响到工程的质量和安全。

因此，对施工图纸进行仔细检查是确保工程顺利实施的重要环节。

一、尺寸标注：1. 尺寸单位标注错误：如未标注单位或标注错误单位，可能导致施工误差。

2. 尺寸标注与图纸不符：标注的尺寸与图纸中实际尺寸不符，可能导致施工偏差。

二、材料规格：3. 材料规格标注错误：标注的材料规格与实际使用的材料规格不符，可能导致施工困扰。

4. 缺乏材料规格标注：没有对材料规格进行准确的标注，可能导致混乱和误用。

三、构造连接：5. 构件连接方式标注错误：标注的构造连接方式与实际施工不符，可能导致连接强度不够或不稳定。

6. 缺少构造连接细节：没有详细标注构造连接的细节，可能导致施工不明确和施工质量不稳定。

四、图纸符号：7. 符号标注错误：标注的图纸符号与实际意思不符，可能导致施工误解。

8. 缺少符号标注：没有准确标注图纸符号，可能导致施工不明确和施工质量不稳定。

五、图纸布置：9. 图纸布置混乱：图纸的布置不合理，导致阅读和理解困难，可能导致施工错误。

10. 缺少图纸布置标准：没有遵循统一的图纸布置标准，可能导致施工困惑和质量问题。

详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注错误会直接影响到施工的精度和质量。

如果尺寸单位标注错误，施工人员可能按照错误的单位进行施工，导致测量和安装误差。

如果尺寸标注与图纸不符，施工人员可能按照标注的尺寸来进行施工，导致构件不匹配或者不稳定。

2. 材料规格：材料规格标注错误会导致施工人员使用错误的材料规格，从而影响施工的质量和安全。

缺乏材料规格标注会给施工人员带来困扰，他们可能无法准确选择和使用材料。

3. 构造连接：构造连接方式标注错误会导致施工人员使用错误的连接方式，从而影响构件的连接强度和稳定性。

在建筑设计、建筑图纸中常犯的这些错误你知道吗一、平面模板图校对一、轴线1、轴号、尺寸是否有误、是否与建筑图对应2345123456三、柱、墙位1、下层墙柱有没有用虚粗线表示，是否画了不该升上的墙柱,是否画了梁上柱2、墙柱是否与建筑一致，在位置和尺寸上是否有影响建筑使用3、建筑、设备在混凝土墙上开的洞有没有漏4、注意墙、柱顶标高是否满足建筑标高，是否满足梁板的搭接要求四、梁1、房屋周圈梁是否等高，注意其与建筑周圈墙的关系2、逐条检查梁的定位、编号、尺寸和跨数以及梁顶标高与板面标高关系是否正确3、梁高宽是否异常。

如悬挑梁高小于跨度的1/6，一般梁高小于跨度的1/15，451234123七、大样、构造柱1、外飘窗台、女儿墙，立面要求的构造柱、墙、雨篷等是否与主体结构有效连接（以主体结构为支座）在平面上的投影是否正确2、其定位、尺寸是否完整3、大样详图在平面上是否有表示，是否与编号对应，标高、定位轴线与平面是否对应八、大样引出号注意剖切方向和索引图号。

索引位置是否正确。

相应大样是否存在九、后浇带后浇带间距是否大于55米，是否定位，是否穿过框架梁等重要结构及受力较大12345678用6肢等910、梁底筋面积是否小于面筋的一半11、所有梁配筋需查对计算书，特别注意框支梁、悬挑梁、大跨梁12、集中标注时检查大跨段、悬挑段配筋是否足够13、变标高处面筋不能连通，是否有大样表示14、吊筋、吊箍是否足够15、抗扭筋有没有表示，是否足够二、板配筋图校对1、板面标高、板厚有无缺漏2、板厚取值是否有误（板厚一般≥100及双向板短跨的L/40，单向板的L/30），注意高层建筑首层板厚、转换层板厚、薄弱部位是否有加强。

（薄弱部位指楼板宽度3456789123、逐个检查柱墙是否定位4、墙柱是否有漏、有多余，是否与建筑平面、结构平面符合。

5、需在某特殊位置收柱的墙柱顶标高有没有表示墙、柱大样校对1、尺寸与平面是否对应2、所有墙柱配筋均须查对计算书3、配筋是否遗漏，纵筋咂筋是否满足规范构造要求4、截面高度较大的柱、框支柱扎紧是否全高加密5、柱宽大于200的柱端纵筋间距是否小于2006、墙分布筋是否合适（即刚好满足最小配筋率）78123456150）78力层深度变化分区段注明）9、建筑地面有高差的地方注意挡土要求10、地梁高度：有底板时约为L/8，无底板时约为L/15且≥400，地梁与承台会不会碰水管11、需验算单桩承载力，复合地基也应计算承载力五、楼梯大样与楼梯表1、楼梯轴线位置与建筑、平面是否相符2、楼梯平、剖面不应留非结构构件，剖面与剖视位置是否对应3、注意梯板宽度包含扶手4、检查楼梯标高是否有误，有没有碰头现象5678912345*6七、地下室结构大样校对1、地下室结构大样一般包括：侧墙、车道、集水井、集水沟、电梯底坑、水池侧壁、水池检修孔、吸水槽。

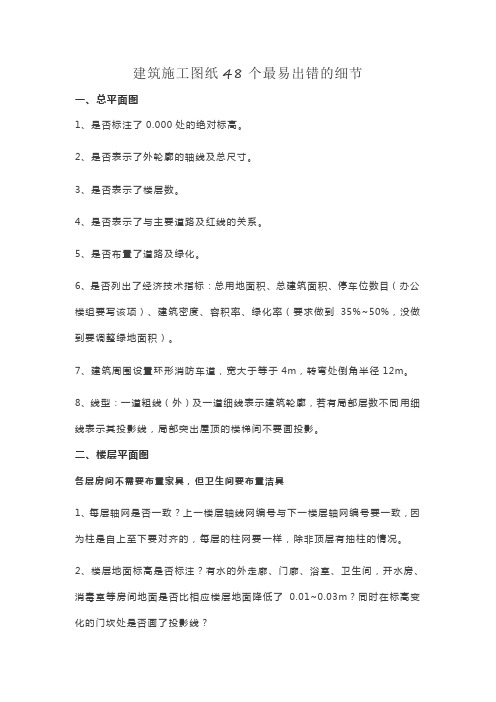

建筑施工图纸48个最易出错的细节一、总平面图1、是否标注了0.000处的绝对标高。

2、是否表示了外轮廓的轴线及总尺寸。

3、是否表示了楼层数。

4、是否表示了与主要道路及红线的关系。

5、是否布置了道路及绿化。

6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%，没做到要调整绿地面积）。

7、建筑周围设置环形消防车道，宽大于等于4m，转弯处倒角半径12m。

8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。

二、楼层平面图各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。

2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。

6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。

中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。

施工图纸的注意事项与常见错误施工图纸是建筑工程中不可或缺的重要文件，它直接影响着工程的质量和进度。

因此，在编制施工图纸时，需要特别注意一些事项，以避免常见的错误。

本文将从施工图纸的编制、审查和使用等方面探讨施工图纸的注意事项与常见错误。

一、施工图纸的编制1.准确收集和整理资料：在编制施工图纸之前，必须准确收集和整理相关的设计文件和技术资料。

这些资料包括设计方案、结构计算书、设备清单等。

只有充分了解项目的背景和要求，才能编制出准确的施工图纸。

2.严格按照设计要求绘制：在绘制施工图纸时，必须严格按照设计要求进行。

尺寸、标注、符号等都要符合相关标准和规范。

任何随意的修改都可能导致工程质量问题。

3.合理布局和标注：施工图纸的布局和标注要合理清晰，以便施工人员能够准确理解和执行。

各种图纸之间的关系和连接要明确，必要的注释和图例要清楚明了。

二、施工图纸的审查1.多人审查：施工图纸的审查应该由多人进行，包括设计师、工程师和施工人员等。

不同的专业人员对不同的细节有不同的理解和关注点，多人审查可以减少错误和疏漏。

2.重点审查关键部位：施工图纸的关键部位往往包含了工程的重要节点和难点，需要特别重视。

在审查过程中，要仔细检查这些部位的尺寸、结构、连接等是否符合要求。

3.与其他专业协调：施工图纸往往涉及多个专业，如结构、给排水、电气等。

在审查过程中，要与其他专业进行充分协调，确保各专业之间的一致性和协调性。

三、施工图纸的使用1.及时更新：施工图纸在施工过程中可能会发生变化，如设计调整、施工方案变更等。

因此，施工图纸要及时更新，以保证施工人员使用的是最新的版本。

2.合理分解和组织：施工图纸往往非常庞大，需要合理分解和组织，以便施工人员能够快速找到所需信息。

可以根据施工工序和施工区域进行划分，制定相应的图纸索引和使用规范。

3.与实际情况相结合：施工图纸是理论与实践的结合，施工人员在使用图纸时要结合实际情况进行判断和调整。

有时候，施工现场的具体情况可能与图纸上的要求有所出入，需要及时与设计人员进行沟通和协商。

施工图纸最容易出错的细节，请仔细检查！引言施工图纸是建筑设计中至关重要的一环，它是设计师将想法和概念转化为可执行的建筑项目的关键工具。

然而，由于复杂性和细节的繁多，施工图纸往往容易出现错误。

这些错误可能会导致建筑项目延误、质量问题或者额外的成本。

因此，仔细检查施工图纸是非常必要的。

一、分类列举易出错的细节1. 尺寸标注：尺寸标注是施工图纸中最常见的错误之一。

可能出现的问题包括缺失标注、错误标注或标注不清晰。

这些错误可能会导致施工人员无法准确理解设计意图，从而导致施工不准确或需要重复工作。

2. 材料规格：在施工图纸中，准确标明使用的材料规格至关重要。

错误的材料规格可能导致材料不匹配，影响整体质量或者不符合建筑法规要求。

3. 构造连接：施工图纸中的构造连接细节通常涉及复杂的结构设计，如梁柱连接、梁板连接等。

错误的构造连接细节可能导致结构强度不足，甚至存在安全隐患。

4. 位置布置：施工图纸中涉及各种设备和管线的位置布置，如电线、水管、通风口等。

如果位置布置存在错误，可能会导致设备无法正常运行，或者与其他构件的冲突。

5. 细节缺失：施工图纸中的细节缺失可能会导致施工人员在实施时无法正确理解和操作。

这可能导致施工延误或者施工结果不符合设计要求。

二、详细解释每个细节的出错可能性和后果尺寸标注的出错可能性和后果：尺寸标注错误可能导致施工人员无法准确理解设计意图，从而导致施工不准确或需要重复工作。

例如，如果一个房间的尺寸标注错误，施工人员可能会在施工过程中遇到墙体长度不匹配的问题，造成拆除和重新建造的额外工作量和费用。

材料规格的出错可能性和后果：错误的材料规格可能导致材料不匹配，影响整体质量或者不符合建筑法规要求。

例如，如果在施工图纸中使用了错误的水泥规格，可能导致混凝土强度不达标，从而影响整体结构的稳定性。

构造连接的出错可能性和后果：错误的构造连接细节可能导致结构强度不足，甚至存在安全隐患。

例如，在梁柱连接细节中，如果使用了不合适的螺栓规格或者连接方式，可能导致连接点的强度不足，从而影响整体结构的稳定性。

建筑图纸知识：建筑图纸中常见错误及其纠正方法建筑图纸是建筑设计的重要组成部分，是建筑设计师在构思建筑方案后，所进行的详细表达。

建筑图纸反映了建筑物的整体形态、结构体系、功能分区、管道布局、材料规格等重要信息，是建筑施工过程中必不可少的指导标准。

在建筑图纸设计中，由于设计师的疏忽、技术不足等原因，常出现一些错误，令施工方很难按照图纸进行建造，严重影响建筑工程的质量和进度。

本文将探讨建筑图纸中常见的错误及其纠正方法，以期为读者提供参考。

一、平面布局错误及其纠正方法1.体块分隔不规范。

体块分隔不规范会导致建筑物内部矛盾和空间布置混乱。

建筑图纸中体块的分隔应以功能、空间利用率为考虑因素，并与建筑形象相符合。

为了避免这种错误，设计师要仔细思考建筑物的实际需求，并对其内部空间做好规划。

此外，通过模型展示给业主多样化的平面布局方案，并根据业主的实际需求进行筛选出最佳方案。

2.梁板通长。

建筑物内部空间的划分，通常需要搭建不同高度的墙体或隔断。

如果梁板通长，划分空间会较大地受限制。

建筑图纸中的梁板连接应用侧规则安排，尽可能不要跨越超过6米以上的跨度。

同时，还应根据设计建筑的用途和实际需求，进行细致的计算和分析。

检查各墙柱为长整体时，在未超过规定值前，先尝试去掉是否必要的支座和节点，以达到优化设计的效果。

二、立面错误及其纠正方法1.材料规格不合理。

建筑立面的墙体与装饰应使用合适的建筑材料。

典型的错误是在图纸中规定不合理的建筑材料规格，如以9cm厚石板作为门窗框架的材料等。

对于此类误差，需要对图纸进行精确的测量和计算，并根据实际需求进行物料选购。

在所有建筑材料和墙体砖石的规格选择上，建筑设计师应具备现实的考量，选用适当的材料规格，而不是被品牌和商标所吸引。

2.风水毛病导致建筑立面不合理。

在中国传统文化中，讲究“风水”理论，也称地理学，认为山与河对于建筑物形成一定的影响。

因此，在建筑立面的设计中，具有风水毛病的图案、楼层位置等都要避免。

建筑图纸知识：施工图设计常见错误及处理随着社会的不断发展，建筑设计已经成为了一个重要领域。

施工图是建筑设计阶段中一项非常关键的内容。

它是建筑施工最核心的参照文件，是图纸设计的最后阶段，直接关系到建筑工程的质量和安全。

但是，由于施工图设计的复杂性，经常会出现一些错误。

下面，就我们在设计施工图中遇到的常见错误进行一个总结，并提出处理方法。

1、材料数量计算不准确在施工图设计阶段，设计师需要根据工程所需的材料来估算和计算材料的数量。

但是，在实际操作中，往往会出现材料数量计算不准确的情况。

这会导致材料的浪费和造成工程的额外费用。

解决方法：在进行材料估算时，需要根据实际情况进行详细的计算和估算，将材料数量计算得尽量准确。

并且需要及时地进行材料测量和记录，以避免出现材料数量不足或者浪费等情况。

2、平面布置不合理建筑施工图的平面布置是施工图设计中极其重要的部分。

如果平面布置不合理，就会影响到建筑施工的效率，甚至会造成严重的安全事故。

解决方法：在进行平面布置时，需要考虑建筑的使用目的和实际情况，结合建筑的各项技术要求和规定进行设计。

同时，需要在实施中随时进行调整和修改，确保平面布置的合理性，以达到施工效果的最佳效果。

3、细节处理不到位建筑施工图设计的一个重要环节就是对建筑各部位的细节进行处理，包括建筑外形、窗户、门、阳台等。

如果这些都没有被考虑到位，就可能会导致建筑的安全、耐用性、美观度不足。

解决方法：在进行细节处理时，需要仔细考虑建筑物的主体结构，考虑建筑物所需的各种功能，以及建筑物所处环境等因素。

必须确保对各方面的影响进行全面的考虑，权衡利弊，以达到最佳效果。

4、施工图缺少标识或注释施工图中的建筑标识和注释是非常重要的，能够帮助建筑施工人员更好地理解和识别图纸内容，从而提高施工效率和施工质量。

如果缺少标识或注释，就会给建筑施工带来很大的困扰。

解决方法：在施工图设计时，必须确保每个部分都有相应的标识和注释。

可以使用符号来标明各个建筑元素的位置和功能；也可以通过文字注解来详细说明建筑图纸的细节和规范。

50条施工图纸最容易出错的细节，请仔细检查！引言：施工图纸作为建筑工程的重要组成部分，承载着设计者的意图和指导施工的依据。

因此，施工图纸的准确性和完整性至关重要。

然而，在实际设计和绘制过程中，由于设计人员的疏忽或者其他原因，施工图纸中的错误屡见不鲜。

这些错误不仅会给施工过程带来困惑和延误，还可能导致安全隐患和降低工程质量。

因此，我们必须充分意识到施工图纸的重要性，并加强对其细节的检查。

分类列举易出错的细节：1. 尺寸标注：尺寸标注是施工图纸中最容易出错的细节之一。

错误的尺寸标注会导致施工人员无法准确理解设计意图，影响工程质量。

2. 材料规格：材料规格的错误包括材料名称、尺寸、强度等方面的错误，这些错误会影响工程的材料采购和施工质量。

3. 构造连接：构造连接部分的错误会导致施工过程中的可靠性问题，甚至可能导致整个工程的结构性能问题。

4. 比例尺：错误的比例尺会导致施工人员的误判和误操作，给工程带来风险。

5. 标注文字：标注文字的错误会导致施工人员对设计意图的误解，进而影响工程进度和质量。

详细解释每个细节的出错可能性和后果：1. 尺寸标注：尺寸标注的错误可能包括标注的位置不准确、标注方式不规范等。

这会导致施工人员无法准确理解设计意图，可能导致施工的尺寸偏差，造成工程质量问题。

2. 材料规格：材料规格的错误可能包括材料名称拼写错误、尺寸标注错误等。

这将导致采购的材料与实际需求不符，可能导致工程延误和成本增加。

3. 构造连接：构造连接的错误可能包括连接方式选择错误、连接尺寸不符等。

这将影响整个工程的结构性能，可能导致安全隐患。

4. 比例尺：比例尺的错误可能包括设计和绘图过程中的比例尺选择错误、绘图过程中的比例尺绘制不准确等。

这将给施工人员带来误判和误操作的风险，可能引发工程质量问题和安全事故。

5. 标注文字：标注文字的错误可能包括文字信息错误、标注方式不规范等。

这将导致施工人员对设计意图的误解，可能导致工程进度延误和质量问题。
