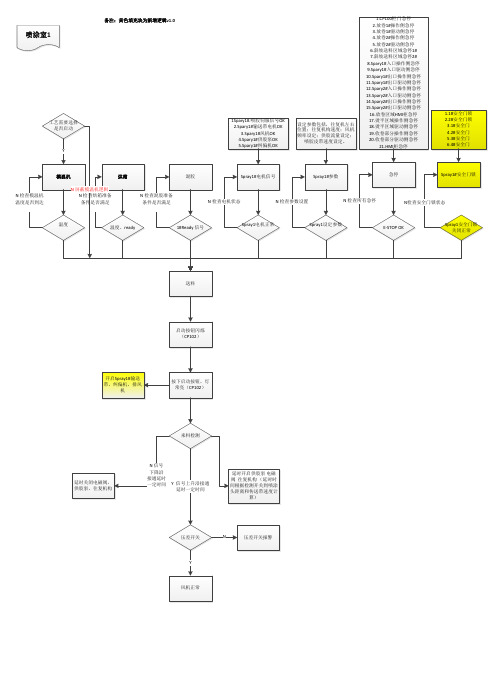

程序流程图

标准程序流程图的符号及使用约定一,引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准(GB1525-89)<<信息处理--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定>>为我们推荐了一套标准化符号和使用约定.由于该标准是与国际标准化组织公布的标准ISO5807--85 Information processing--Documentation symbols and comventions for data,program and system flowcharts,program network charts and system resources charts是一致的,这里将其中程序流程图部分摘录出来,并做了一些解释,供读者参考.根据这一标准画出的程序流程图我们称为标准流程图.二,符号程序流程图表示了程序的操作顺序.它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.(2)指明控制流的流线符号.(3)便于读写程序流程图的特殊符号.以下给出标准流程图所用的符号及其简要说明,请参看图1.图1 标准程序流程图符号1.数据---- 平行四边形表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.2.处理---- 矩形表示各种处理功能.例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或是确定对某一流向的选择.矩形内可注明处理名或其简工功能.3.特定处理---- 带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块.矩形内可注明特定处理名或其简要功能.4.准备---- 六边形符号表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.5.判断----- 菱形表示判断或开关.菱形内可注明判断的条件.它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出..6.循环界限---- 循环界限为去上角矩形表示年界限和去下角矩形的下界限构成,分别表示循环的开始和循环的结束图2 两种循环表示一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).图2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示.7.连接符---- 圆表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点.在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定).8.端点符---- 扁圆形表示转向外部环境或从外部环境转入的端点符.例如,程序流程的起始或结束,数据的外部使用起点或终点.9.注解符---- 注解符由纵边线和虚线构成,用以标识注解的内容.虚线须连接到被注解的符号或符号组合上.注解的正文应靠近纵边线.请参看图3给出的注解符使用示例.图3 注解符的使用10.流线----- 直线表示控制流的流线.关于流线上表示流向的箭头,其使用方法见后面的约定.11.虚线---- 虚线用于表明被注解的范围或连接被注解部分与注解正文,也参看图3.12.省略符---- 若流程图中有些部分无需给出符号的具体形式和数量,可用三点构成的省略符.省略符应夹在流线符号之中或流线符号之间,参看图4.图4 省略符的使用13.并行方式---- 一对平行线表示同步进行两个或两个以上并行方式的操作.并行方式的示例如图5,图中在处理A 完成后才能进行处理C,D和E;同样,处理F要等处理B,C,D完成以后进行.但处理C可以处理D开始和(或)结束前开始和(或)结束.图5 并行方式示例三,使用约定关于流程图符号的使用约定,简要地说明以下几点:1.图的布局23/6 3流程图中所用的符号应该均心地分布,连线保持合理的长度,并尽量少使用长线.2.符号的形状流程图中多数符号内的空白供标注说明性文字.使用各种符号应注意符号的外形和各符号大小的统一,避免使符号变形或各符号大小比例不一.3.符号内的说明文字应使符号内的说明文字尽可能简明.通常按从左向右和从上向下方式书写,并与流向无关.如果说明文字较多,符号内写不完,可使用注解符.若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引用符号.4.符号标识符为符号规定标识符是为了便于其它文件引用该符号.便如,程序清单中引用到流程图中的特定符号.符号标识符一般写在符号的左上角,参看图6(a).图6 符号标识符和符号描述符5.符号描述符为便于进一步理解符号的功能,可标注符号描述符.通常描述符写在符号的右上角,如图6(b)所示.6.详细表示在处理符号或数据符号中画一横线,表明该符号在同一文件集中的其它地言有更为详细的表示.横线在符号内靠近项端,详细表示的标识符写在符号内横线之上,见图7(a).端点符用作详细表示的开始符号和结束符号,在此符号中应给出加横线符号中的标识符,见图7(b).图7 加横线符号及其详细表示7.流线(1)标准流向与箭头的使用流线的标准流向是从左到右和从上到下.沿标准流向的流线可不用箭头指示流向,但沿非标准流向的流线应用箭头指示充向.(2)流线的交叉应当尽量避免流线的交叉.即使出现流线的交叉,交叉的流线之间也没有任何逻辑关系,并不对流向产生任何影响,如图8(a)所示.(3)流线的汇集两条或多条进入线可以汇集成一条输出线,此时各连接点应要互错工以提高清晰度,并用箭头表示流向,如图8(b)所示.图8 汉线的交叉与流线的汇集(4)符号流线进出一般情况下,流线应从符号的左边或项端进入,并从右边或底端离开.其进出点均应对准符号的中心.(5)连接符为避免出现流线交叉和使用长线,或某个流程图能在另一页上延续,可用连接符将流线截断.截断始端的连接符称为出口连接符,载断末端的连接符称为入口连接符.两连接符中用同一标识符.换页截断可用与连接符相连的注解符表示,如图9所示.图9 出口连接符与入口连接符8.多出口判断的两种表示方法(1)直接从判断符号引出多条流线,如图10(a)所示.(2)从判断符号引聘条流线,再从它引出多条流线,如图10(b)所示.图10 多出口判断多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径,如图11所示.图11 多出口判断出口处标出条件值4四, 示例一、国际通用的流程图形态和程序：开始(六角菱型)、过程(四方型)、决策(菱型)、终止(椭圆型) .在作管理业务流程图时国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储.5/6 56。

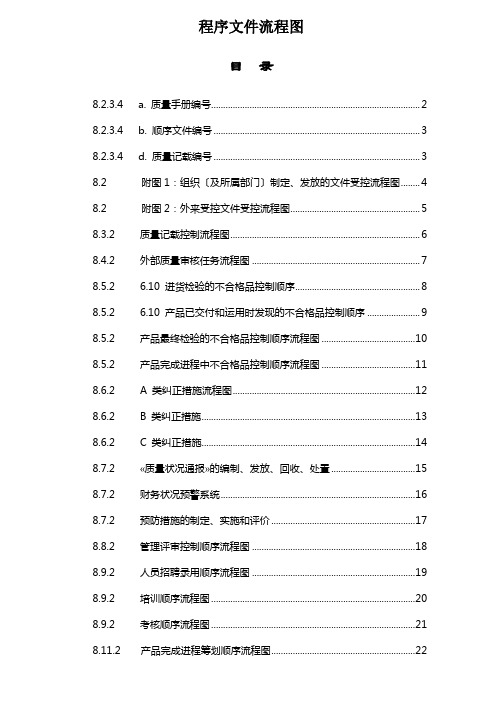

程序文件流程图目录8.2.3.4 a. 质量手册编号 (2)8.2.3.4 b. 顺序文件编号 (3)8.2.3.4 d. 质量记载编号 (3)8.2 附图1：组织〔及所属部门〕制定、发放的文件受控流程图 (4)8.2 附图2：外来受控文件受控流程图 (5)8.3.2 质量记载控制流程图 (6)8.4.2 外部质量审核任务流程图 (7)8.5.2 6.10 进货检验的不合格品控制顺序 (8)8.5.2 6.10 产品已交付和运用时发现的不合格品控制顺序 (9)8.5.2 产品最终检验的不合格品控制顺序流程图 (10)8.5.2 产品完成进程中不合格品控制顺序流程图 (11)8.6.2 A 类纠正措施流程图 (12)8.6.2 B 类纠正措施 (13)8.6.2 C 类纠正措施 (14)8.7.2 «质量状况通报»的编制、发放、回收、处置 (15)8.7.2 财务状况预警系统 (16)8.7.2 预防措施的制定、实施和评价 (17)8.8.2 管理评审控制顺序流程图 (18)8.9.2 人员招聘录用顺序流程图 (19)8.9.2 培训顺序流程图 (20)8.9.2 考核顺序流程图 (21)8.11.2 产品完成进程筹划顺序流程图 (22)8.11.2 筹划依据 (23)8.12.2 产品要求的识别与评审进程 (24)8.12.2 产品合同修正进程 (25)8.12.2 市场信息控制进程 (26)8.13.2 设计和开发控制顺序 (27)8.14.2 推销控制顺序流程图 (28)8.15.2 消费运作顺序流程图 (29)8.17.2 测量和监控筹划顺序 (30)8.18.2 体系业绩的测量和监控进程顺序 (31)8.19.2 进程的测量、监控和剖析顺序流程图 (32)8.20.2 产品测量和监控顺序流程图 (33)8.21.2 继续改良进程控制顺序 (34)8.2.3.4 a. 质量手册编号8.2.3.4 b. 顺序文件编号顺序文件编号8.2.3.4 c. 质量记载编号质量记载编号8.2 附图1：组织〔及所属部门〕制定、发放的文件受控流程图8.2 附图2：外来受控文件受控流程图图28.3.2 质量记载控制流程图非质量记载格式编号质量记载领用质量记载流转质量记载存档整理过时质量记载销 毁保 存临时保管查询8.4.2 外部质量审核任务流程图8.5.2 6.10 进货检验的不合格品控制顺序8.5.2 6.10 产品已交付和运用时发现的不合格品控制顺序8.5.2 产品最终检验的不合格品控制顺序流程图8.5.2 产品完成进程中不合格品控制顺序流程图8.6.2 B 类纠正措施8.6.2 C 类纠正措施8.7.2 «质量状况通报»的编制、发放、回收、处置8.7.2 财务状况预警系统8.7.2 预防措施的制定、实施和评价预防措施制定、实施和评价8.8.2 管理评审控制顺序流程图8.9.2 人员招聘录用顺序流程图8.9.2 培训顺序流程图8.9.2 考核顺序流程图8.11.2 产品完成进程筹划顺序流程图8.11.2 筹划依据筹划输入筹划输入8.12.2 产品要求的识别与评审进程8.12.2 产品合同修正进程8.12.2 市场信息控制进程8.13.2 设计和开发控制顺序8.17.2 测量和监控筹划顺序8.18.2 体系业绩的测量和监控进程顺序8.19.2 进程的测量、监控和剖析顺序流程图求屋者咨询意见进程供房者提供房源信息进程完成成交进程8.20.2 产品测量和监控顺序流程图8.21.2 继续改良进程控制顺序。

程序流程图作用程序流程图是程序分析中最基本、最重要的分析技术，它是进行程序流程分析过程中最基本的工具。

程序流程图的作用是什么。

小编给大家整理了关于程序流程图作用，希望你们喜欢!程序流程图作用程序流程图是人们对解决问题的方法、思路或算法的一种描述。

1.流程图的优点：(a)采用简单规范的符号，画法简单;(b)结构清晰，逻辑性强;(c)便于描述，容易理解。

2.流程图采用的符号注：(1)箭头表示的是控制流(2)矩形表示的是加工步骤(3)菱形表示逻辑条件程序流程图的实例分析进行流程程序图分析时，必须采用程序分析的基本步骤进行。

例如：按照程序分析的步骤，对仓库领、发料工作进行改进。

1、选择。

以仓库发料作为改进对象。

某厂仓库每日供应全厂六个车间的物料与零件。

新任仓库主任发现，领料甚为拥挤，且需等待较长时间。

由于领料发生迟延将影响全厂工作，决定改善。

他与两位发料员商量后得到他们的支持。

2、记录。

如实记录现行的仓库领、发料工作。

仓库的平面布置，如图4所示，领料人从最右的大门进入至柜台处，在柜台内侧有两支lm长的固定尺。

在柜台两端各有一小匣作储放已发料之领料单。

仓库内部均设铁架，存放各种大小物料及零件。

在仓库最后面的铁架台，为堆放铜管、铁管及橡胶管用。

柜台后面铁架A，存放锯子。

图中①和②代表发料员，③管理员，④仓库主管。

以发橡胶管为例，记录实际发料情况。

工作开始为发料员②审阅领料单(查看要领之物料或零件的名称、规格、数量及主管是否均签章)。

这里以领1.2m的橡胶管为例，于是该发料员由中间过道走至仓库最后的铁架台(约15m)，选取比所需长度稍长的橡胶管，拿回柜台，放柜台固定尺上量取所需长度，以大拇指按住锯切点。

用手握住橡胶管走至距2m远的A处，拿到锯子后再返回到柜台上锯切所需长度的橡胶管。

锯时以拇指按住锯切点，不但锯不平，且有锯伤手指的危险，锯毕即将锯子放柜台上(可能给下次再锯时带来寻找麻烦)。

再次将橡胶管在尺上校对其长度后给领料人，并在领料单上签字以示该料已发放，再将领料单放入小匣内。

程序流程图编写标准1.引言国际通用的流程图形态和程序：开始(六角菱型)、进程(四方型)、决策(菱型)、终止(椭圆型)。

在作治理业务流程图时，国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一样要有回路的）；椭圆一样用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一样是表示原定的程序；两边文件框式的一样是表示留下来的资料数据的存储。

2.符号用法程序流程图用于描述程序内部各类问题的解决方式、思路或算法。

图1-1 标准程序流程图符号1)数据：平行四边形表示数据，其中可注明数据名、来源、用途或其它的文字说明。

此符号并非限定数据的媒体。

2)处置：矩形表示各种处置功能。

例如，执行一个或一组特定的操作，从而使信息的值，信息形式或所在位置发生转变，或是确信对某一流向的选择。

矩形内可注明处置名或其简要功能。

3)特定处置：带有双纵边线的矩形表示已命名的特定处置。

该处置为在另外地址已取得详细说明的一个操作或一组操作，便如子例行程序，模块。

矩形内可注明特定处置名或其简要功能。

4)预备：六边形符号表示预备。

它表示修改一条指令或一组指令以阻碍随后的活动。

例如，设置开关，修改变址寄放器，初始化例行程序。

5)判定：菱形表示判定或开关。

菱形内可注明判定的条件。

它只有一个入口，但能够有假设干个可供选择的出口，在对符号内概念各条件求值后，有一个且仅有一个出口被激活，求值结果可在表示出口途径的流线周围写出。

6)循环界限：循环界限为去上角矩形或去下角矩形，别离表示循环的开始和循环的终止。

一对符号内应注明同一循环标识符。

可依照查验终止循环条件在循环的开始仍是在循环的末尾，将其条件别离在上界限符内注明(如：当A>B)或在下界限符内注明(如：直到C<D)。

图1-2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示。

图1-2 两种循环表示7)连接符：圆表示连接符，用以说明转向流程图的它处，或从流程图它处转入。

程序流程图规范1．引言国际通用的流程图形态和程序：开始（六角菱型）、过程（四方型）、决策（菱型）、终止（椭圆型）。

在作管理业务流程图时，国际通用的形态：方框是流程的描述；菱形是检查、审批、审核（一般要有回路的）；椭圆一般用作一个流程的终结；小圆是表示按顺序数据的流程；竖文件框式的一般是表示原定的程序；两边文件框式的一般是表示留下来的资料数据的存储。

2．符号用法程序流程图用于描述程序内部各种问题的解决方法、思路或算法。

图标准程序流程图符号1)数据：平行四边形表示数据，其中可注明数据名、来源、用途或其它的文字说明。

此符号并不限定数据的媒体。

2)处理：矩形表示各种处理功能。

例如，执行一个或一组特定的操作，从而使信息的值，信息形式或所在位置发生变化，或是确定对某一流向的选择。

矩形内可注明处理名或其简要功能。

3)特定处理：带有双纵边线的矩形表示已命名的特定处理。

该处理为在另外地方已得到详细说明的一个操作或一组操作，便如子例行程序，模块。

矩形内可注明特定处理名或其简要功能。

4)准备：六边形符号表示准备。

它表示修改一条指令或一组指令以影响随后的活动。

例如，设置开关，修改变址寄存器，初始化例行程序。

5)判断：菱形表示判断或开关。

菱形内可注明判断的条件。

它只有一个入口，但可以有若干个可供选择的出口，在对符号内定义各条件求值后，有一个且仅有一个出口被激活，求值结果可在表示出口路径的流线附近写出。

6)循环界限：循环界限为去上角矩形或去下角矩形，分别表示循环的开始和循环的结束。

一对符号内应注明同一循环标识符。

可根据检验终止循环条件在循环的开始还是在循环的末尾，将其条件分别在上界限符内注明（如：当A>B）或在下界限符内注明（如：直到C<D）。

图1-2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示。

图两种循环表示7)连接符：圆表示连接符，用以表明转向流程图的它处，或从流程图它处转入。

它是流线的断点。
