【AU2019200819A1】具有用于螺杆抽油泵的惯性质量的止逆阀【专利】

专利名称：一种止回阀
专利类型：实用新型专利
发明人：蓝永华
申请号：CN202122417430.1申请日：20211008
公开号：CN215806541U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种止回阀，包括具有通气孔的安装座、与所述安装座相连接的中空管、设置在所述中空管内壁上的凸环、沿所述中空管径向设置的挡板、与所述中空管内壁铰接的两个阀片，所述两个阀片在自由状态下能与凸环贴合且将中空管封闭，其特征是：所述中空管能拆卸的连接有第一连接管，所述第一连接管能拆卸的连接有第二连接管，所述中空管的直径大于所述第一连接管的直径，所述第一连接管的直径大于所述第二连接管的直径，便于与不同直径的管道连接；本实用新型设计合理、安装和拆卸方便、密封圈不会脱落、密封效果好。

申请人：蓝永华
地址：528000 广东省佛山市顺德区容桂街道红旗东路自然新村迎福豪庭2座301号
国籍：CN
代理机构：北京华际知识产权代理有限公司
代理人：刘永生
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201720696977.0(22)申请日 2017.06.15(73)专利权人 神华集团有限责任公司地址 100011 北京市东城区西滨河路22号神华大厦专利权人 神华国能集团有限公司　山西鲁能河曲发电有限公司(72)发明人 苗慧春　刘利军　桑媛媛　李利　王振　(74)专利代理机构 北京康信知识产权代理有限责任公司 11240代理人 韩建伟　谢湘宁(51)Int.Cl.F16K 15/03(2006.01)F16K 1/36(2006.01)F16K 1/52(2006.01)(54)实用新型名称逆止阀(57)摘要本实用新型提供了一种逆止阀，包括：阀体；阀芯和调节结构，阀芯设置在阀体内，调节结构可移动地设置在阀体上，调节结构与阀芯抵接配合并调节阀芯的开度，其中，调节结构上和/或阀芯上设置有导向结构，导向结构防止调节结构推动阀芯时，调节结构和阀芯卡死。

本实用新型的技术方案解决了现有技术中的逆止阀的调整杆容易出现卡涩卡死的问题。

权利要求书1页 说明书4页 附图1页CN 207018579 U 2018.02.16C N 207018579U1.一种逆止阀，其特征在于，包括：阀体(10)；阀芯(20)和调节结构(30)，所述阀芯(20)设置在所述阀体(10)内，所述调节结构(30)可移动地设置在所述阀体(10)上，所述调节结构(30)与所述阀芯(20)抵接配合并调节所述阀芯(20)的开度，其中，所述调节结构(30)上和/或所述阀芯(20)上设置有导向结构(40)，所述导向结构(40)防止所述调节结构(30)推动所述阀芯(20)时，所述调节结构(30)和所述阀芯(20)卡死。

2.根据权利要求1所述的逆止阀，其特征在于，所述阀体(10)内设置有过流口(11)，所述阀芯(20)为设置在所述过流口(11)处的挡板，所述调节结构(30)可推动所述挡板并改变所述挡板相对于所述过流口(11)的倾斜角度。

专利名称：一种止回阀
专利类型：发明专利
发明人：李琼,周永坚
申请号：CN201810916509.9申请日：20180813
公开号：CN108953695A
公开日：
20181207
专利内容由知识产权出版社提供
摘要：本发明涉及一种止回阀，其特征在于：所述摇杆下端与止回阀瓣上端固定连接，止回阀瓣背面内部设有截面为U型的环形槽，在该环形槽内设有斜活塞，斜活塞截面为工字形结构，斜活塞中心设有导向孔，在该导向孔内壁处设有螺旋形的缓冲内螺纹，所述止回阀瓣中心设有调节通孔，该调节通孔连通止回阀瓣的正面和背面，所述阀座为短管式结构，阀座内腔设有加强胫，在腔室内还设有导杆，导杆为杆式结构，导杆一端固定设置在加强胫处，导杆另一端穿过调节通孔、导向孔斜向上伸向出口流道，导杆外圆设有与缓冲内螺纹相配合的缓冲外螺纹，具有防止密封面受冲击破坏、防止产生水锤、使用寿命长的优点。

申请人：李琼
地址：325115 浙江省温州市永嘉县岩头镇鲤溪村
国籍：CN
更多信息请下载全文后查看。

专利名称：家用手摇水泵专用止回阀专利类型：实用新型专利
发明人：向志刚
申请号：CN200620034908.5
申请日：20060713
公开号：CN2921369Y
公开日：
20070711
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种止回阀，尤其是一种家用手摇水泵专用止回阀，该止回阀具有阀体、进流口、出流口、流道、阀座、封堵盖，所述阀体内具有流道，所述流道上具有将流道分隔的阀座，所述阀座具有阀口，所述封堵盖与阀口相配合，所述进流口与出流口通过流道相连通，其特征是所述阀座为具有凸台的阀座，所述阀口位于阀座的凸台顶端，所述凸台壁向阀口一端收敛。

该产品可以避免抽取地下水时带来的泥沙沉积而导致的止回阀失效，该产品结构简单、使用范围更广，长期使用也不会封堵失效、延长了产品的使用寿命，工艺简便、适合大规模工业化生产。

申请人：向志刚
地址：610061 四川省成都市下东大街18号东方时代商城430(转)
国籍：CN
更多信息请下载全文后查看。

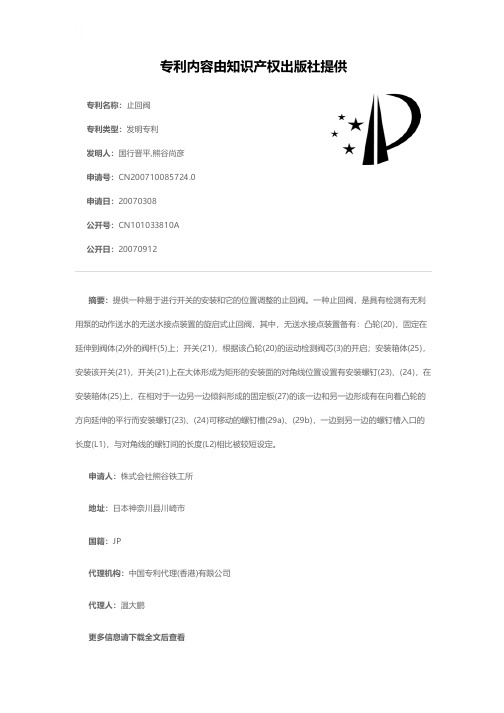

专利名称：止回阀
专利类型：发明专利
发明人：国行晋平,熊谷尚彦申请号：CN200710085724.0申请日：20070308
公开号：CN101033810A
公开日：
20070912
专利内容由知识产权出版社提供
摘要：提供一种易于进行开关的安装和它的位置调整的止回阀。

一种止回阀，是具有检测有无利用泵的动作送水的无送水接点装置的旋启式止回阀，其中，无送水接点装置备有：凸轮(20)，固定在延伸到阀体(2)外的阀杆(5)上；开关(21)，根据该凸轮(20)的运动检测阀芯(3)的开启；安装箱体(25)，安装该开关(21)，开关(21)上在大体形成为矩形的安装面的对角线位置设置有安装螺钉(23)、(24)，在安装箱体(25)上，在相对于一边另一边倾斜形成的固定板(27)的该一边和另一边形成有在向着凸轮的方向延伸的平行而安装螺钉(23)、(24)可移动的螺钉槽(29a)、(29b)，一边到另一边的螺钉槽入口的长度(L1)，与对角线的螺钉间的长度(L2)相比被较短设定。

申请人：株式会社熊谷铁工所
地址：日本神奈川县川崎市
国籍：JP
代理机构：中国专利代理(香港)有限公司
代理人：温大鹏
更多信息请下载全文后查看。

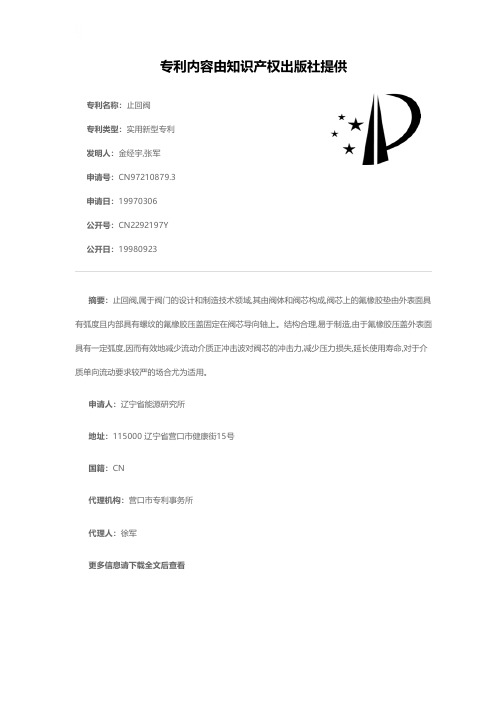

专利名称：止回阀
专利类型：实用新型专利发明人：金经宇,张军
申请号：CN97210879.3申请日：19970306
公开号：CN2292197Y 公开日：
19980923
专利内容由知识产权出版社提供
摘要：止回阀,属于阀门的设计和制造技术领域,其由阀体和阀芯构成,阀芯上的氟橡胶垫由外表面具有弧度且内部具有螺纹的氟橡胶压盖固定在阀芯导向轴上。

结构合理,易于制造,由于氟橡胶压盖外表面具有一定弧度,因而有效地减少流动介质正冲击波对阀芯的冲击力,减少压力损失,延长使用寿命,对于介质单向流动要求较严的场合尤为适用。

申请人：辽宁省能源研究所
地址：115000 辽宁省营口市健康街15号
国籍：CN
代理机构：营口市专利事务所
代理人：徐军
更多信息请下载全文后查看。

专利名称：一种油泵阀
专利类型：实用新型专利
发明人：林明坚
申请号：CN201320876715.4申请日：20131227
公开号：CN203656331U
公开日：
20140618
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种油泵阀，包括壳体设置在壳体内的进油道、出油道以及使所述进油道与出油道导通或关闭的电磁阀，所述壳体外侧设置有圆环状凸壁，所述凸壁内设置有凹腔，所述凹腔内设置有与所述电磁阀电连接的插脚，所述凸壁呈上窄下宽的锥台状设置，并且所述凸壁由弹性材料构成，所述凸壁的外侧套设有套环，所述凸壁与套环之间设置有旋紧机构。

本实用新型技术方案，具有有效提高工作稳定性的效果。

申请人：瑞安市洛伊德机车部件有限公司
地址：325000 浙江省温州市瑞安市塘下镇韩田村奔驰路48号
国籍：CN
代理机构：温州瓯越专利代理有限公司
代理人：吴继道
更多信息请下载全文后查看。
