法兰厚度计算

法兰价格的计算(2011-04-13 08:19:02)很多人一直都想掌握一个法兰报价的计算公式，但这样的计算公式在网络上流传很多，各不相同计算出来的结果也各不一样。

其实法兰的报价还是没有什么恒定的公式的，还是要看具体的生产工艺过程。

所以我决定些一篇关于法兰报价的过程，让大家了解我们厂家是怎么报价的。

其实并没有什么好保密的。

大家都知道，成本有理论成本和实际操作成本之分，一般外贸公司自己计算出的价格跟我们讨价还价，那样的价格叫理论价格，而我们是拿着实际成本操作的厂家，经常让我们难受的就是理论成本和实际成本之间的差距。

我们来分析下网络上流传最广的的几个法兰重量计算公式：①（外径*外径-内径*内径-孔径*孔径*孔数）*厚度*0.616*0.0001单位cm②（外径*外径-内径*内径-孔径*孔径*孔数）*厚度*7.93*0.0001单位cm③ 外径＊外径＊1234＊厚度－内径＊内径＊1234＊厚度*0.00001好，我来跟大家分析一下这几个计算公式存在的问题，其实这几个公式也不是乱写出来的，也是有一定的根据的我现在来一一分析：第①个公式只要是钢材行业中人一看就知道，这个算法肯定有问题，问题在0.616上，10毫米的每米重0.616千克，而（外径*外径-内径*内径-孔径*孔径*孔数）*厚度=法兰的实际体积。

后面的0.00001CM是将计算结果转化为g.这样的计算方法我暂时不管他结果怎么样，首先理论上就有错误，请问体积*0.616=重量？第②个公式有点意思，看上去理论上好象没有什么问题（外径*外径-内径*内径-孔径*孔径*孔数）*厚度=法兰的实际体积，7.93是不锈钢每立方米的密度，体积*密度=重量，后面的0.00001CM是将计算结果转化为斤，全中。

发明这个公式是个高手，不过我计算了下，我的客户按这个公司计算法兰的重量我早发了，还等在这里这里辛苦的写博客，我们还不谈加工费等问题，体积就是立方单位，密度也是立方单位，再转换为斤显然不对，这个体积应该*钢材的比重才对，一看就不成立嘛！第③个公式有点靠谱了，[外径＊外径＊厚度＊1234（比重）*0.00001=法兰整个圆盘的重量]—[内径＊内径＊1234＊厚度*0.00001=法兰内孔的重量]=法兰盘环面整体的重量，很准，计算出的单位是斤*2转化为KG，这个基本就是法兰的成品重量，但比实际的法兰重量要重一点，因为没有减掉螺栓孔的部分的重量，尽管这样，但这根本就计算不出来法兰的价格，只是理论的东西，和实际成本有一定的差距。

法兰盘的计算方法
作者：特业法兰王毅已被分享1次评论(0)复制链接分享转载举报
平板法兰的计算公式：(外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.616*0.00001
最好能提供下螺栓孔径和螺栓孔数量
外径*外径-内径*内径-孔径*孔径*孔数)*厚度*0.617*0.00001
铁的比重约7.9;铜的比重约8.9 法兰盘的重量可以这样算:外圆半径的平方减去内圆半径的平方再乘以高度乘以比重,(R×R-r×r)Л×高×比重 .
以第一个法半盘为例(假定为铁,单位为毫米)为): (395×395-320×320)×3.1416×45×7.9=53625×3.1416×45×7.9=59890480
这个法半盘有59.8千克
法兰：（外径* 外径- 内径* 内径- 孔径* 孔径* 孔数）*厚度* 0.616 * 0.0001 单位cm
弯头：（口径-厚度）*厚度*0.02466*长度=重量（公斤）。

法兰盖厚度计算公式法兰盖是一种常用于管道连接和密封的部件，它的厚度可是关系到整个管道系统的安全和稳定呢！要算出法兰盖的厚度，那可得有一套严谨的计算公式。

咱们先来说说法兰盖厚度计算的重要性吧。

就好比我之前遇到过一个事儿，在一个工厂里，新安装的管道系统老是出现泄漏的问题。

技术人员一番检查后发现，问题就出在法兰盖的厚度不够上。

这可把大家给愁坏了，因为这不仅影响了生产进度，还造成了一定的经济损失。

从那以后，大家对法兰盖厚度的计算可重视了。

那法兰盖厚度到底咋算呢？一般来说，法兰盖的厚度计算需要考虑多个因素，比如压力、温度、材质等等。

首先是压力因素。

压力越大，对法兰盖的强度要求就越高，厚度自然也要相应增加。

就像一个大力士在推一堵墙，力气越大，墙就得越厚才能抵挡住。

然后是温度。

高温环境会使材料的性能发生变化，所以在高温工况下，法兰盖的厚度也得适当加厚，以保证其能正常工作。

比如说，在一个高温的化工生产车间，温度常常超过 200 摄氏度，如果法兰盖厚度不够，就很容易变形甚至破裂。

材质也是不能忽略的。

不同的材质具有不同的强度和性能。

比如说，不锈钢材质的强度通常比普通碳钢要高，所以在相同的工况下，使用不锈钢材质的法兰盖可以相对薄一些。

具体的计算公式通常比较复杂，涉及到一些力学和材料学的知识。

一般来说，可以用下面这个简化的公式来大致估算：t = (P × D) / (2 × S × E + P) 。

这里的 t 就是法兰盖的厚度，P 是设计压力，D 是法兰盖的内径，S 是材料的许用应力，E 是焊接接头系数。

但要注意哦，这只是一个简化的公式，实际计算中还需要根据具体的标准和规范进行修正和调整。

比如说，不同的行业可能有不同的标准，像石油化工行业、电力行业等等，都有各自的一套严格要求。

而且，在计算法兰盖厚度的时候，还得考虑到一些额外的因素。

比如说，法兰盖的密封面形式，如果是凹凸面密封，对厚度的要求可能就和平面密封不太一样。

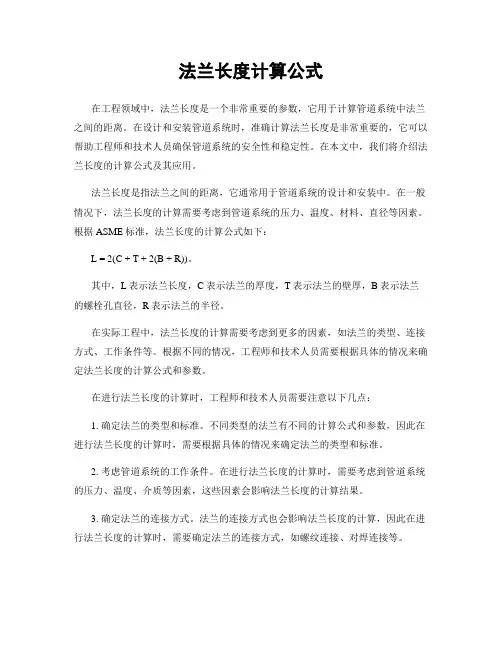

法兰长度计算公式在工程领域中，法兰长度是一个非常重要的参数，它用于计算管道系统中法兰之间的距离。

在设计和安装管道系统时，准确计算法兰长度是非常重要的，它可以帮助工程师和技术人员确保管道系统的安全性和稳定性。

在本文中，我们将介绍法兰长度的计算公式及其应用。

法兰长度是指法兰之间的距离，它通常用于管道系统的设计和安装中。

在一般情况下，法兰长度的计算需要考虑到管道系统的压力、温度、材料、直径等因素。

根据ASME标准，法兰长度的计算公式如下：L = 2(C + T + 2(B + R))。

其中，L表示法兰长度，C表示法兰的厚度，T表示法兰的壁厚，B表示法兰的螺栓孔直径，R表示法兰的半径。

在实际工程中，法兰长度的计算需要考虑到更多的因素，如法兰的类型、连接方式、工作条件等。

根据不同的情况，工程师和技术人员需要根据具体的情况来确定法兰长度的计算公式和参数。

在进行法兰长度的计算时，工程师和技术人员需要注意以下几点：1. 确定法兰的类型和标准。

不同类型的法兰有不同的计算公式和参数，因此在进行法兰长度的计算时，需要根据具体的情况来确定法兰的类型和标准。

2. 考虑管道系统的工作条件。

在进行法兰长度的计算时，需要考虑到管道系统的压力、温度、介质等因素，这些因素会影响法兰长度的计算结果。

3. 确定法兰的连接方式。

法兰的连接方式也会影响法兰长度的计算，因此在进行法兰长度的计算时，需要确定法兰的连接方式，如螺纹连接、对焊连接等。

4. 考虑法兰的材料和尺寸。

法兰的材料和尺寸也会影响法兰长度的计算，因此在进行法兰长度的计算时，需要考虑到法兰的材料和尺寸。

在实际工程中，法兰长度的计算是一个比较复杂的过程，需要综合考虑各种因素。

因此，在进行法兰长度的计算时，工程师和技术人员需要进行详细的分析和计算，确保计算结果的准确性和可靠性。

除了法兰长度的计算公式外，工程师和技术人员还需要注意法兰长度的应用。

在实际工程中，法兰长度的计算结果将直接影响到管道系统的设计和安装，因此工程师和技术人员需要根据计算结果来确定管道系统的具体设计和安装方案。

W 0d H B W W 00.00D d B h 重量W 00外径O 片厚C 密封面R 内径B1高度Y1颈径A 根径X 螺栓孔L 螺栓数n 密封面f W 22922.3157.2102.374.6114.3134.919.18 1.67.2538139.5269.7203.2109.7219.2260.425.412 1.631.2444546.2323.9253.1115.7273.1320.528.416 1.645.8916525.491.948.573.260.584.119.18 6.35 4.6112415.950.826.560.433.553.819.14 1.6 1.6925431.89102.385.9114.3146.122.48 1.612.1外径O片厚C 密封面R 内径B1高度Y1颈径A 根径X 螺栓孔L 螺栓数n 密封面f W 2705115278.663.5110.2142.125.487.5421.120圆环重量计算注：1 400#以上法兰高度应+6.4mm ；2 304系数6.23；316系数6.25。

圆台重量计算所有尺寸均以mm 为单位，重量以kg 为单位。

WN法兰重量计算(按中间面积算)WN法兰重量计算(按圆台公式算)00外径D 内径B 高度T 密封面R 密封面f 螺栓数n 螺栓孔d W 1468931.8 2.6514631.8 4.226.87外径D 内径B 高度T 密封面R 密封面f 螺栓数n 螺栓孔d W外径D内径B 片厚T 颈径A 高度H 密封面R 密封面f 螺栓孔L 螺栓数n W 927.1717.669.8774.794.8800.1 1.635.128149.3118541530.4131.81657.4189.84852原重W0原B2原B1插入深度D 高度Y2小b2小b1W外径D颈径E 密封面G 内径B 片厚t 高度L 螺栓数n 螺栓孔d W 8930.235.112.79.6230415.7 1.449938.142.919.111.1230415.7 2.0710849.250.825.412.6230415.7 3.1916584.191.950.822.4300819.110.81外径D 孔径d 厚度T 柄长L 柄宽Q 柄厚t W8字盲板法兰重量计算PL法兰(高度含密封面)重量计算PL法兰(高度不含密封面)重量计算SO法兰重量计算变径承插焊法兰重量计算LWN法兰重量计算外径D 孔径d厚度T中心圆C螺孔径L螺孔数n W外径O片厚C 密封面R内径B1内径B2高度Y2深度D颈径X螺栓孔L螺栓数n密封面f 眼镜法兰重量计算SW/SO法兰重量计算d H B W1R r mm20.000.00.000.00.000.00.000.0L H W W1L W mm20.000.00.000.00.000.0 2200104.177.54W 0 0 0 0 058.450.8663.5。

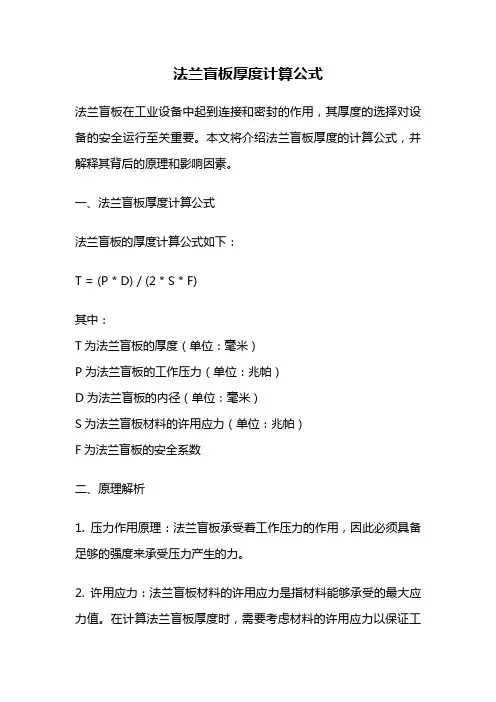

法兰盲板厚度计算公式法兰盲板在工业设备中起到连接和密封的作用，其厚度的选择对设备的安全运行至关重要。

本文将介绍法兰盲板厚度的计算公式，并解释其背后的原理和影响因素。

一、法兰盲板厚度计算公式法兰盲板的厚度计算公式如下：T = (P * D) / (2 * S * F)其中：T为法兰盲板的厚度（单位：毫米）P为法兰盲板的工作压力（单位：兆帕）D为法兰盲板的内径（单位：毫米）S为法兰盲板材料的许用应力（单位：兆帕）F为法兰盲板的安全系数二、原理解析1. 压力作用原理：法兰盲板承受着工作压力的作用，因此必须具备足够的强度来承受压力产生的力。

2. 许用应力：法兰盲板材料的许用应力是指材料能够承受的最大应力值。

在计算法兰盲板厚度时，需要考虑材料的许用应力以保证工作安全。

3. 安全系数：安全系数是指法兰盲板的实际强度与设计强度之间的比值。

通过选择适当的安全系数，可以提高法兰盲板的可靠性和安全性。

三、影响因素1. 工作压力：工作压力是法兰盲板厚度计算的重要参数之一。

工作压力越大，法兰盲板的厚度也应相应增加，以保证其能够承受压力产生的力。

2. 内径：法兰盲板的内径也会对其厚度产生影响。

内径越大，法兰盲板的厚度也应相应增加，以保证其强度和稳定性。

3. 材料的许用应力：不同材料的许用应力不同，因此在计算法兰盲板厚度时，需要考虑所选材料的许用应力值。

4. 安全系数：选择适当的安全系数可以提高法兰盲板的安全性。

一般情况下，安全系数的取值范围为1.5-3之间。

四、计算实例假设法兰盲板的工作压力为2兆帕，内径为500毫米，材料的许用应力为100兆帕，安全系数为2。

根据上述公式，可以计算出法兰盲板的厚度如下：T = (2 * 500) / (2 * 100 * 2) = 1毫米因此，根据计算结果可知，该法兰盲板的厚度应为1毫米。

五、结论法兰盲板的厚度计算是确保工业设备安全运行的重要环节。

通过合理选择工作压力、内径、材料的许用应力和安全系数，可以得到符合要求的法兰盲板厚度。

球阀法兰厚度计算公式
1.压力：球阀的法兰厚度需要能够承受系统内的压力，计算公式如下：
t=K1*P/(2*S)
其中，t为法兰的厚度，K1为系数，一般取1.5-2.0，P为工作压力，S为材料的抗拉强度。

2.温度：球阀的法兰厚度还需要考虑系统内的温度，避免过高温度导
致法兰变形或失效。

一般情况下，球阀法兰的厚度需要考虑工作温度和环
境温度，并根据材料的抗热变形能力进行计算。

3.材料：球阀法兰的材料也是计算厚度的重要因素，不同材料的抗拉
强度和抗热变形能力不同，需要根据具体材料的参数计算法兰的厚度。

各种材料的抗拉强度和抗热变形能力可以通过相关标准或厂家资料获得，根据材料的特性来选择合适的材料。

4.相关标准：球阀法兰厚度计算还需要考虑相关标准的要求，如ASME16.34、API6D等标准中对法兰厚度的要求。

根据不同的标准，法兰
厚度的计算公式可能会有所不同。

以上是球阀法兰厚度计算的一般原理和公式，实际计算中可能会有其
他因素需要考虑，如法兰的类型（平面法兰、凸缘法兰等）、法兰的尺寸、法兰的连接方式等。

在实际工程中，为保证球阀的安全可靠性，通常会有专门的计算软件
或计算表格来协助进行法兰厚度的计算。

总之，球阀法兰厚度的计算是一个复杂的过程，需要考虑多种因素，并符合相关标准的要求。

通过准确计算法兰的厚度，可以确保球阀在工作中能够正常运行，并保证系统的安全性和稳定性。

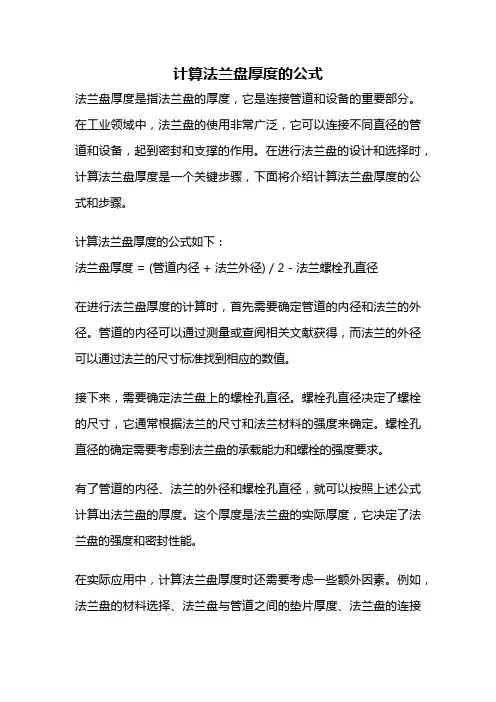

计算法兰盘厚度的公式法兰盘厚度是指法兰盘的厚度，它是连接管道和设备的重要部分。

在工业领域中，法兰盘的使用非常广泛，它可以连接不同直径的管道和设备，起到密封和支撑的作用。

在进行法兰盘的设计和选择时，计算法兰盘厚度是一个关键步骤，下面将介绍计算法兰盘厚度的公式和步骤。

计算法兰盘厚度的公式如下：法兰盘厚度 = (管道内径 + 法兰外径) / 2 - 法兰螺栓孔直径在进行法兰盘厚度的计算时，首先需要确定管道的内径和法兰的外径。

管道的内径可以通过测量或查阅相关文献获得，而法兰的外径可以通过法兰的尺寸标准找到相应的数值。

接下来，需要确定法兰盘上的螺栓孔直径。

螺栓孔直径决定了螺栓的尺寸，它通常根据法兰的尺寸和法兰材料的强度来确定。

螺栓孔直径的确定需要考虑到法兰盘的承载能力和螺栓的强度要求。

有了管道的内径、法兰的外径和螺栓孔直径，就可以按照上述公式计算出法兰盘的厚度。

这个厚度是法兰盘的实际厚度，它决定了法兰盘的强度和密封性能。

在实际应用中，计算法兰盘厚度时还需要考虑一些额外因素。

例如，法兰盘的材料选择、法兰盘与管道之间的垫片厚度、法兰盘的连接方式等。

这些因素都会对法兰盘的厚度产生影响，需要综合考虑。

需要注意的是，法兰盘的厚度不宜过薄或过厚。

过薄的法兰盘可能会导致法兰连接处的泄漏，影响密封性能；过厚的法兰盘则会增加工艺难度和成本，同时也会增加法兰连接处的应力集中。

在实际工程中，为了保证法兰盘的连接质量和安全可靠性，通常会根据设计要求和标准规范选择合适的法兰盘厚度。

不同的工程和应用场景可能对法兰盘厚度有不同的要求，因此需要根据具体情况进行计算和选择。

计算法兰盘厚度是连接管道和设备的重要步骤，在工业领域中具有广泛的应用。

通过合理计算法兰盘厚度，可以确保法兰连接处的密封性能和强度要求。

在实际应用中，还需要考虑其他因素，如法兰盘材料、垫片厚度和连接方式等。

通过综合考虑这些因素，选择合适的法兰盘厚度，可以提高法兰连接的质量和可靠性。

管道、阀门、法兰保温工程量计算式各是怎样的?所属分类：数据/知识/短文-> 工程造价-> 常用计算公式点击:3174管道、阀门、法兰保温工程量计算式各是怎样的?管道保温工程量计算公式为：V＝πL(D+δ+δ×3.3％)×(δ+δ×3.3 %) (9-1)＝πL(D+1.033δ)×1.033δ式中V—保温层体积；L—保温管道外径；D—保温管道外径；δ—保温管厚度；3.3％—保温层厚度允许偏差系数。

为了简化油漆、绝热、防腐蚀工程量的计算，其工程量可按表9—1、表9—2、表9—3计算。

阀门、法兰保温工程量以体积计算，计算公式如下：（1）阀门V＝πD2×2.5×1.05×(δ+δ×3.3％)N (9—2)＝2.712πD2δN（2）法兰V＝πD2×1.5×1.05(δ十δ×3.3％)N (9—3)＝1.627πD2δN式中 1.5、2..5、1.05—绝热面积系数；D—法兰阀门直径；δ—保温层厚度；3.3％—保温层厚度允许偏差系数；N—保温法兰及阀门个数。

其余符号同上。

【例】某工程施工图样说明：“管道及散热器明装，管道刷红丹漆1遍，银粉漆2遍，蒸汽管经过非采暖房间，要用石棉蛭石瓦壳保温，δ＝40mm。

”已知：DNl5钢管322.00m；DN20钢管141.00m；DN25钢管118.00m；DN40钢管43.82m；DN50钢管37.63m；DN70钢管76.42m(经过非采暖房间)。

试计算刷油、保温工程量。

【解】(1)求出上述钢管每一规格的单位展开面积(查表9—3)；(2)求出非采暖房间管道的单位保温体积(查表9—1、9—2)；(3)单位展开面积(或体积)乘以管道的长度则可求出该种管道的展开面积或体积。

(4)计算：刷油工程量DNl5322×0.067m2=21.57m2刷油工程量DN20141×0.084m2=11.84m2刷油工程量DN25118×0.105m2=12.39m2刷油工程量DN40 43.82×0.151m2＝6.62m2刷油工程量DN5037.63×0.188m2=7.07m2刷油工程量DN7076.42×237m2=18.1lm2刷油工程量小计77.60m2(5)计算保温工程量查表9—2，DN70钢管保温厚度为40mm时每l00m钢管保温工程量为1.45m2，所以，DN70保温工程量＝76.42×1.45/100m3＝1.1lm3。

法兰颈部大端有效厚度
摘要：
1.引言
2.法兰颈部的定义和作用
3.有效厚度的定义和计算方法
4.法兰颈部大端有效厚度的重要性
5.结论
正文：
1.引言
法兰是管道连接的重要部件，其质量直接影响到管道系统的安全性和稳定性。

在法兰的结构中，法兰颈部大端有效厚度是一个关键参数。

本文将从法兰颈部的定义和作用、有效厚度的定义和计算方法、法兰颈部大端有效厚度的重要性三个方面进行阐述。

2.法兰颈部的定义和作用
法兰颈部是指法兰连接管道时，法兰端部与管道端部之间的过渡区域。

它的主要作用是保证管道在承受压力时的稳定性和强度，同时便于管道的安装和维修。

法兰颈部的设计和制造需要遵循一定的标准和规范，以确保其在使用过程中的安全性能。

3.有效厚度的定义和计算方法
有效厚度是指法兰颈部在承受压力时，能够起到支撑作用的实际厚度。

有效厚度的计算方法通常是根据法兰颈部的几何形状和材料性能来确定的。

在实
际应用中，有效厚度的计算需要遵循相应的设计规范，以确保法兰颈部在承受压力时不会出现塑性变形或破裂等失效现象。

4.法兰颈部大端有效厚度的重要性
法兰颈部大端有效厚度对于法兰的性能和安全至关重要。

如果法兰颈部大端有效厚度过小，会导致法兰在承受压力时出现塑性变形或破裂，从而引发管道泄漏、爆炸等严重事故。

反之，如果法兰颈部大端有效厚度过大，会增加法兰的重量和成本，影响管道的安装和维护。

因此，合理控制法兰颈部大端有效厚度是保证法兰质量和性能的关键。

5.结论
法兰颈部大端有效厚度是法兰设计和制造过程中的一个重要参数，对于法兰的性能和安全具有重要意义。

镀锌圆法兰计算公式镀锌圆法兰是一种常见的管道连接零部件，广泛应用于石油、化工、电力、冶金、造船、航空、城市建设等领域。

在工程设计和施工中，需要对镀锌圆法兰进行计算，以确保其连接的安全可靠。

本文将介绍镀锌圆法兰的计算公式及其应用。

一、镀锌圆法兰的基本结构。

镀锌圆法兰由法兰盘、法兰环和螺栓螺母组成。

法兰盘是连接管道的零部件，通常由钢板冷冲压成形，其外圆面上有一定数量的螺孔，用于安装螺栓。

法兰环是连接管道的另一端的零部件，其内孔与管道外径相适配，外圆面上也有一定数量的螺孔，用于安装螺栓。

螺栓螺母用于将法兰盘和法兰环紧密连接在一起。

二、镀锌圆法兰的计算公式。

1. 法兰的压力计算公式。

镀锌圆法兰在工程中主要承受管道内介质的压力，因此需要计算法兰的承压能力。

通常采用以下公式进行计算：P = 2πσt / (D k)。

其中，P为法兰的承受压力，单位为MPa；σ为法兰材料的抗拉强度，单位为MPa；t为法兰的厚度，单位为mm；D为法兰的外径，单位为mm；k为法兰的孔径，单位为mm。

2. 法兰的刚度计算公式。

镀锌圆法兰在工程中还需承受管道的拉伸、压缩和弯曲等力，因此需要计算法兰的刚度。

通常采用以下公式进行计算：S = (πD^3t) / (64(1 v^2))。

其中，S为法兰的刚度，单位为mm^3；D为法兰的外径，单位为mm；t为法兰的厚度，单位为mm；v为法兰材料的泊松比。

三、镀锌圆法兰的应用。

1. 工程设计。

在工程设计中，需要根据管道的工作条件和要求，选择合适的镀锌圆法兰，并进行相应的计算。

根据计算结果，确定法兰的尺寸、材料和数量，以确保管道连接的安全可靠。

2. 施工安装。

在管道的施工安装中，需要按照设计要求选择合适的镀锌圆法兰，并进行正确的安装。

在安装过程中，需注意法兰的连接方式、螺栓的拧紧力度和法兰的密封性能，以确保管道连接的牢固和密封。

3. 维护保养。

在管道的运行过程中，需要定期对镀锌圆法兰进行检查和维护，以确保其连接的完好和密封性能。

立柱法兰尺寸计算公式立柱法兰是一种常用于管道连接的法兰，它通常用于支撑管道和连接管道与设备或管道之间的连接。

在设计和制造立柱法兰时，需要考虑到管道的压力、温度、介质等因素，以确保其安全可靠地运行。

因此，正确计算立柱法兰的尺寸是非常重要的。

立柱法兰的尺寸计算涉及到多个因素，包括管道的尺寸、压力等级、法兰的材料和厚度等。

在进行尺寸计算时，需要使用一定的公式和计算方法。

下面将介绍一些常用的立柱法兰尺寸计算公式，以帮助工程师和设计人员正确地计算立柱法兰的尺寸。

1. 立柱法兰的外径计算公式。

立柱法兰的外径取决于管道的外径和法兰的类型。

一般情况下，立柱法兰的外径可根据以下公式计算：D = d + 2C。

其中，D为立柱法兰的外径，d为管道的外径，C为法兰的厚度。

根据这个公式，可以很容易地计算出立柱法兰的外径，以满足管道连接的需求。

2. 立柱法兰的内径计算公式。

立柱法兰的内径也是一个重要的尺寸参数，它直接影响到管道的流量和阻力。

一般情况下，立柱法兰的内径可根据以下公式计算：d1 = d 2e 2t。

其中，d1为立柱法兰的内径，d为管道的外径，e为法兰的密封面宽度，t为法兰的厚度。

通过这个公式，可以计算出立柱法兰的内径，以确保管道的流通畅通。

3. 立柱法兰的螺栓孔数和直径计算公式。

在设计立柱法兰时，需要考虑到螺栓的数量和直径，以确保法兰能够承受管道的压力和温度。

一般情况下，立柱法兰的螺栓孔数和直径可根据以下公式计算：n = (D/25.4) + 1。

其中，n为螺栓孔数，D为立柱法兰的外径。

螺栓的直径一般根据法兰的厚度和压力等级来确定，可以参考相关标准或手册进行计算。

4. 立柱法兰的高度计算公式。

立柱法兰的高度也是一个重要的尺寸参数，它直接影响到法兰的承载能力和连接稳定性。

一般情况下，立柱法兰的高度可根据以下公式计算：H = 1.5t + 6。

其中，H为立柱法兰的高度，t为法兰的厚度。

根据这个公式，可以计算出立柱法兰的高度，以确保其能够承受管道的压力和温度。

4200FL-10法兰的计算整体法兰计算D0法兰外径4615Db孔分布圆4500短管内径4200螺栓小径50 Pc计算压力1按石棉垫计算N垫接触宽设计温度℃25注意：当b0b0基本密封宽法兰材料Q345A小于6.4时，b有效密封宽螺栓材料35DG的公式要变y比压力腐蚀裕量mm m螺栓常温[σ]b118DG垫作用圆设计时[σ]bt106Fp法兰常温[σ]f113F设计时[σ]ft113Fp+F圆筒常温[σ]n113所有尺寸均不包括腐蚀裕量设计时[σ]nt113操作情况FDLA85FG=Fpδ1大端有效厚65FT=F-FD预紧螺栓情况FG=W18515391.75LG整体法兰形状常数δ035h0=sqrt(δ0*Di)δ1/δ0 1.857142857查表9-5T= 1.86Z=FI=0.905V1=d1=U/V1*h0*δ0^215632687.33应力计算δf法兰厚假设70轴向应力δh=Ψ=δf*e+1 1.1638697径向应力δR=β=4/3*Ψ 1.218492934切向应力δT=γ=Ψ/T0.6257363980.5*(ΔH+Δt)η=δf^3/d10.021*******.5*(ΔH+ΔR)λ=γ+η0.647677603MAX整体法兰计算表中带绿色背景的数值均应手动输入或查表输入水线直径4400Di法兰内径螺孔数量84h角焊缝高65Wa预紧压力2177612.4932.5Wa / [σ]b18454.3431314.42321913(Fp+F) / [σ]bt148970.199111Am(MAX)148970.19912Ab（实际面积）164850 4371.153562W螺栓设计载荷18515391.75 79185914998982.0215790841.114312826.5LD117.5791859.0871LG64.42321913686155.5164LT107.211609664.42321913Ma=FG*LG1192821140M01192821140 386.5876356h/h00.0776020687.53Y=14.570.485f= 1.55应力校核Δ≤1.5[δ] 158.2317232轴向应力Δh169.5107.2544964径向应力ΔR11323.0099759环向应力ΔT11390.62084956组合应力Δ113132.7431098132.7431098427030FD*LD1681757114 FG*LG51014111.49 FT*LT73563837.32 Mp=力矩和1806335063 Ma*[]ft/[]f1192821140K=D0/Di 1.080796253 U=16.01 e=FI/h00.002340996结果合格合格合格合格。
