《恒定电流》检测题一、单选题1．小明家的保险丝突然熔断，以下原因不可能的是()A．家用电器的总功率过大B．导线绝缘皮损坏，火线、零线直接接触，造成短路C．灯座里的电线发生短路D．火线断路2．如图所示电路中，电源电压u＝311sin100πt(V)，A、B间接有“220 V440 W”的电暖宝、“220 V220 W”的抽油烟机、交流电压表及保险丝．下列说法正确的是（）A．交流电压表的示数为311 VB．电路要正常工作，保险丝的额定电流不能小于3 AC．抽油烟机正常工作1 min消耗的电能为1.32×104 JD．电暖宝发热功率是抽油烟机发热功率的2倍3．如图所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q．将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，与P移动前相比（）A．U变小B．I变小C．Q不变D．Q减小4．关于电阻和电阻率，下列说法正确的是（）A．导体的电阻跟导体两端的电压成正比，跟通过导体的电流成反比B．同种材料的导体，其电阻与它的横截面积成正比，与它的长度成反比C．所有材料的电阻率都随温度的升高而增大D ．电阻率是反映材料导电性能的物理量 5．下列物理公式表述正确的是（ ） A ．由电阻的定义式UR I=可知：导体电阻与加在导体两端的电压成正比，与通过导体的电流成反比B ．由电场强度的定义式FE q=可知：电场强度与检验电荷受到的电场力成正比，与检验电荷的电正反比C ．由库伦定律的公式122q q F kr=可知：真空中两个点电荷之间的库仑力与两个点电荷电量的乘积成正比，与他们之间距离的平方成反比 D ．由磁感应强度定义式FB IL=可知：磁感应强度的方向与放入磁场中的通电直导线所受安培力的方向相同6．小量程电流表是可以改装成电流表或电压表的。

现有一个已知小量程电流表的满偏电流Ig=100μA ，测得其内阻为 Rg=600Ω，要把它改装成一个量程为0.6A 的电流表，下列关于电流表改装的说法中，正确的是（ ）A ．串联一个5.4k Ω的电阻B ．串联一个约0.1Ω的电阻C ．并联一个5.4k Ω的电阻D ．并联一个约0.1Ω的电阻7．现有两电源，其电动势分别为E 1、E 2（E 1＜E 2），内阻分别为r 1、r 2．当这两个电源分别和一阻值为R 0的电阻连接时，电源的输出功率相等。

高中物理学习材料桑水制作第二章恒定电流一、导体中的电场和电流课堂同步1．下列叙述中，产生电流的条件是（）A．有自由电子 B．导体两端存在电势差C．任何物体两端存在电压 D．导体两端有恒定电压2．下列说法中正确的有（）A．导体中电荷运动就形成了电流B．电流强度的单位是安培C．电流强度有方向，它是一个矢量D．一切导体，只要其两端电势差为零，则电流强度就为零3．对电流概念的正确理解是（）A．通过导体的横截面的电量越多，电流越大B．导体的横截面越大，电流越大C．单位时间内通过导体横截面的电量越大，电流越大D．导体中的自由电荷越多，电流越大4．下列关于电流的说法中，正确的是（）A．金属导体中，电流的传播速率就是自由电子定向移动的速率B．温度升高时，金属导体中自由电子热运动加快，电流也就加大C．电路接通后，电子就由电源出发，只要经过一个极短的时间就能达到用电器D．通电的金属导体中，自由电子的运动是热运动和定向移动的合运动，电流的传播速率等于光速5．金属导体导电是作定向移动，电解液导电是作定向移动，气体导电是和都作定向移动。

6．通过一个导体电流是5A,经过4min通过该导体一个截面的电量是( )课后巩固1.下列说法中正确的是( ).A ．电流的方向就是电荷移动的方向B ．在某一直流电源的外电路上，电流的方向是从电源正极流向负极C ．电流都是由电子的移动形成的D ．电流是有方向的量，所以是矢量2．某一探测器因射线照射，内部气体电离，在时间t 内有n 个二价正离子到达阴极，有2n 个电子到达探测器的阳极，则探测器电路中的电流为( ).A ．0B ．2ne/tC ．3ne/tD ．4ne/t3．有一横截面积为S 的铝导线，当有电压加在该导线上时，导线中的电流强度为I 。

设每单位体积的导线中有n 个自由电子，电子电量为e ，此时电子定向移动的速度为v ，则在△t 时间内，通过导体横截面的自由电子数目可表示为（ ）A ．nvS △tB ．nv △tC ． e t I ∆D ．Set I ∆ ４．若上题中单位体积的导线中有n 个自由电子改为单位长度的导线中有n 个自由电子，则正确的答案为（ ）提速训练１.银导线的横截面积S ，通以大小为I 的电流，设银的密度为ρ，摩尔质量为M ，阿伏伽德罗常数为N A .若每个银原子可以提供一个自由电子，则银导线每单位长度上的自由电子数的计算式n=________。

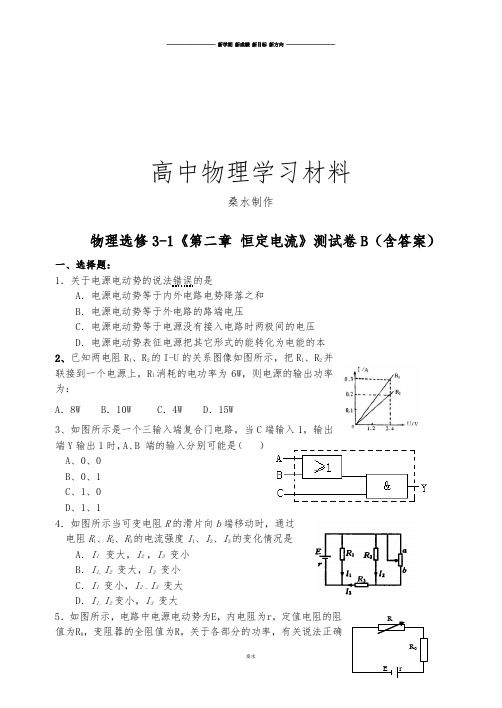

高中物理学习材料桑水制作物理选修3-1《第二章恒定电流》测试卷B（含答案）一、选择题：1．关于电源电动势的说法错误的是A．电源电动势等于内外电路电势降落之和B．电源电动势等于外电路的路端电压C．电源电动势等于电源没有接入电路时两极间的电压D．电源电动势表征电源把其它形式的能转化为电能的本2、已知两电阻R1、R2的I-U的关系图像如图所示，把R1、R2并联接到一个电源上，R1消耗的电功率为6W，则电源的输出功率为：A．8W B．10W C．4W D．15W3、如图所示是一个三输入端复合门电路，当C端输入1，输出端Y输出1时，A、B 端的输入分别可能是（）A、0、0B、0、1C、1、0D、1、14．如图所示当可变电阻R的滑片向b端移动时，通过电阻R1、R2、R3的电流强度I1、I2、I3的变化情况是A．I1变大，I2 ，I3变小B．I1，I2变大，I3变小C．I1变小，I2 ，I3变大D．I1、I2 变小，I3变大5．如图所示，电路中电源电动势为E，内电阻为r，定值电阻的阻R值为R0，变阻器的全阻值为R，关于各部分的功率，有关说法正确R0的是：A 、当R=R 0+r ，R 上消耗的功率达到最大值；B 、当R=R 0+r ，R 0上消耗的功率达到最大值；C 、当R+R 0=r ，电源的输出功率达到最大值；D 、当R 0=R+r ，R 0上消耗的功率达到最大值。

6．理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热， 得到热风将头发吹干。

设电动机线圈电阻为R 1 ，它与电热丝电阻值R 2 串联后接到直流 电源上，吹风机两端电压为U ，电流为I ，消耗的电功率为P ，则有①．UI P = ②．)(212R R I P += ③．UIP >④．)(212R R I P +>A ．①②B ．①④C ．②③D ．③④ 7．如图所示电路中， 。

下列说法中正确的是 ①开关处于断开状态，电容C2的电量大于C1的电量 ②开关处于断开状态，电容C1的电量大于C2的电量 ③开关处于接通状态，电容C2的电量大于C1的电量 ④开关处于接通状态，电容C1的电量大于C2的电量 A ．① B ．④C ．① ③D ．② ④8．在如图所示的电路中，电键K 1、K 2、K 3、K 4均闭合，C 是 极板水平放置的平行板电容器，板间悬浮着一油滴P ，断开哪一个电键后P 会向下运动（ ） A ．K 1 B ．K 2 C ．K 3 D ．K 49、如图所示，当R 1的触头向右移动时，电压表V 1和电压表V 2的示数的变化量分别为△U 1和△U 2（均 取绝对值）；则△U 1和△U 2的大小关系为： A ．△U 1＞△U 2 B ．△U 1=△U 2 C ．△U 1＜△U 2D ．条件不足，无法确定△U 1和△U 2的大小关系10．在图中所示的电路中，A 、B 、C 分别表示理想电流表或电压表，它们的示数以安或伏为单位，当电键S 闭合后，A 、B 、C 三块表的示数分别为1、2、3时，灯L 1、L 2恰好正常发光。

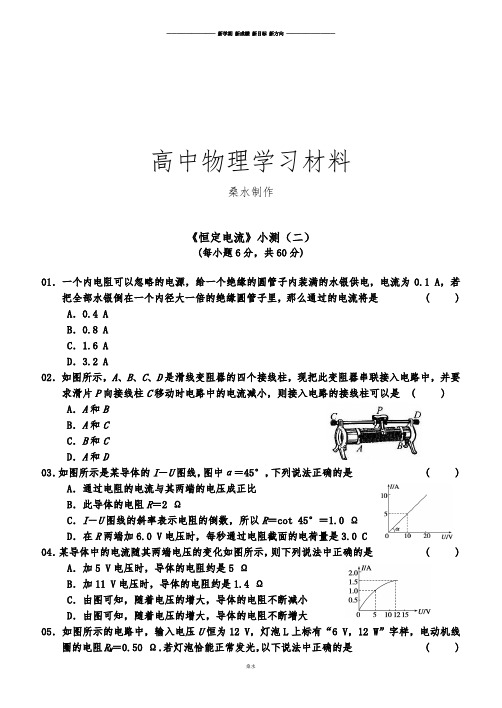

高中物理学习材料桑水制作《恒定电流》小测（二）(每小题6分，共60分)01．一个内电阻可以忽略的电源，给一个绝缘的圆管子内装满的水银供电，电流为0.1 A，若把全部水银倒在一个内径大一倍的绝缘圆管子里，那么通过的电流将是 ( ) A．0.4 AB．0.8 AC．1.6 AD．3.2 A02．如图所示，A、B、C、D是滑线变阻器的四个接线柱，现把此变阻器串联接入电路中，并要求滑片P向接线柱C移动时电路中的电流减小，则接入电路的接线柱可以是 ( ) A．A和BB．A和CC．B和CD．A和D03．如图所示是某导体的I－U图线，图中α＝45°，下列说法正确的是 ( ) A．通过电阻的电流与其两端的电压成正比B．此导体的电阻R＝2 ΩC．I－U图线的斜率表示电阻的倒数，所以R＝cot 45°＝1.0 ΩD．在R两端加6.0 V电压时，每秒通过电阻截面的电荷量是3.0 C04．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是 ( ) A．加5 V电压时，导体的电阻约是5 ΩB．加11 V电压时，导体的电阻约是1.4 ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，随着电压的增大，导体的电阻不断增大05．如图所示的电路中，输入电压U恒为12 V，灯泡L上标有“6 V，12 W”字样，电动机线圈的电阻R M＝0.50 Ω．若灯泡恰能正常发光，以下说法中正确的是 ( )A．电动机的输入功率为12 WB．电动机的输出功率为12 WC．电动机的热功率为2.0 WD．整个电路消耗的电功率为22 W06．家用电器即使没有使用，只要插头插在电源上处于待机状态，就会消耗电能．根据下表提供的数据，估算这些电器待机1天耗电约为(1度=1kW·h) ( ) 家用电器1台台式电脑1台平板电视机1台空调1台洗衣机待机功率(W)414 2 A．0.3 度 B．0.6 度 C．0.9 度 D．1.2 度07．在如图所示的电路中，电源电动势为3.0 V，内阻不计，L1、L2、L3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所示，当开关闭合后，下列判断正确的是 ( )A．灯泡L1的电阻为12ΩB．通过灯泡L1的电流为灯泡L2电流的2倍C．灯泡L1消耗的电功率为0.75 WD．灯泡L2消耗的电功率为0.30 W08．在如图所示图象中，直线Ⅰ为某电源的路端电压与电流的关系图象．直线Ⅱ为某电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路，由图象可知 ( ) A．电源的电动势为3 V，内阻为0.5 ΩB．电阻R的阻值为1 ΩC．电源的输出功率为2 WD．电源的效率为66.7 %09．(2009·广东理基)如图所示是一实验电路图．在滑动触头由a端滑向b端的过程中，下列表述正确的是( )A．路端电压变小B．电流表的示数变大C．电源内阻消耗的功率变小D．电路的总电阻变大10．(2007·宁夏)在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是( )A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减不，U增大D．I1减小，I2不变，U减小附加题（不计入总分）11．如图所示，两个定值电阻R1、R2串联后接在电压U稳定于12 V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8 V．如果他把电压表改接在R2两端，则电压表的示数将 ( ) A．小于4 VB．等于4 VC．大于4 V小于8 VD．等于或大于8 V01．C02．C03．ABD04．AD05．AC06．A07．ACD08．ABD09．A 难度：★10．B 难度：★11．A 提示：测量对电路状态的影响。

高中物理学习材料桑水制作第二章恒定电流检测题(时间：60分钟满分：100分)一、单项选择题(本题共3小题，每小题7分，共21分。

在每小题给出的四个选项中只有一项是符合题目要求的。

)1．(2015·四川泸州校级三模)如图1所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q。

将滑动变阻器的滑动触头P从图示位置向a端移动一些，待电流达到稳定后，与P移动前相比( )图1A．U变小B．I变小C．Q不变D．Q减小解析当滑动变阻器的滑动触头P从图示位置向a端移动时，其接入电路的电阻值增大，外电路总电阻增大，由闭合电路的欧姆定律可知，干路的电流I减小；变阻器两端的电压U＝E－I(R＋r)，由I减小，可知U增大，即电2容器C两端的电压增大，由Q＝CU可知，电容器的电荷量Q增大，故B正确，A、C、D错误。

答案 B2．如图2所示，两平行金属板间带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )图2A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大解析当滑动变阻器R4的滑片向b端移动时，R4接入电路部分的电阻减小，外电路总电阻减小，干路电流增大，电源内阻分担的电压增大，则路端电压减小，R1分担的电压增大，则平行金属板两极板间电压减小，带电质点P所受电场力减小，质点P将向下运动，选项C错误；R3两端电压减小，R3中电流减小，通过电流表的电流增大，故电流表读数增大，选项B错误；R3上消耗的功率逐渐减小，选项D错误；由于R2中电流增大，R2两端电压增大，R4两端电压减小，故电压表读数减小，选项A正确。

答案 A3．在如图3所示的电路中，R1＝11 Ω，r＝1 Ω，R2＝R3＝6 Ω，当开关S闭合且电路稳定时，电容器C的带电荷量为Q1；当开关S断开且电路稳定时，电容器C的带电荷量为Q2，则( )图3A．Q1∶Q2＝1∶3 B．Q1∶Q2＝3∶1C．Q1∶Q2＝1∶5 D．Q1∶Q2＝5∶1解析当开关S闭合时，电容器两端电压等于R2两端的电压，U2＝ER2R1＋R2＋r＝E3，Q1＝E3C；当开关S断开时，电容器两端电压等于电源电动势，U＝E，Q2＝E C，所以Q1∶Q2＝1∶3，选项A正确。

高中物理学习材料桑水制作第二章《恒定电流》单元测试（1）一、选项题（每题只有一个选项是正确的）1、一根导线，分别通以不同的电流并设法保持温度不变，则电流强度增大时（）A．电子定向移动的速度不变B．电场的传播速率增大C．作用在电子上的电场力增大D．自由电子热运动速度增大2、对于电源的路端电压，下列说法正确的是 ( )A．因U = IR，则U随I和R的增大而增大B．因U = IR，则R = 0时，必有U = 0 C．路端电压随外电阻的变化而成正比的变化 D．若外电路断开时，路端电压为零3、一根均匀电阻丝的电阻为R，在恒温下，下列情况中其电阻值仍为R的是（）A．当长度不变，横截面积增大一倍时 B．当截面积不变，长度增大一倍时C．长度和横截面积都缩小一倍时 D．长度和横截面半径都增大一倍时4、如图1所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀电阻丝，某同学测量后，在I-U坐标上得到a、b两点，下列判断中正确的是A．a代表的电阻丝较粗()B．b代表的电阻丝较粗C．a电阻丝的阻值小于b电阻丝的阻值D．多次恒温测量可得到两条曲线为直线的图线5、如图2所示电路中，三个相同的灯泡额定功率是40 W，在不损坏灯泡的情况下，这三个灯泡消耗的总功率最大不应超过 ()A．40 W B．60 WC．80 W D．120 W6、在图3所示的电路中，电池的电动势为E，内阻为r，R1和R2是两个固定的电阻，当可变电阻的滑片向a端移动时，通过的电流I1和I2将发生如下的变化（）A．I1变大，I2变小B．I1变大，I2变大C．I1变小，I2变大 D．I1变小，I2变小7、如图4所示，电路中开关S闭合时，表V1、V2、A的示数分别为220V、110V、0.2A，则当V1和V2的示数都是220V，而A示数为零时（）A．出故障的是L1，且L1断路B．出故障的是L2，且L2断路C．出故障的是L2，且L2短路D．L1和L2都同时断路8、如图5所示，R1和R2的规格为“4W、100Ω”，R3的规格为“1W、100Ω”，当A、B端加电源通电时，这部分电路允许消耗的最大功率为A．9W/8 B．1.5W C．3W D．9W （）图89、在如图6甲所示的电路中．L 1、L 2、L 3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图6乙所示，当开关S 闭合后，电流表示数为0. 25 A ．则此时 ( )A ．L 1的电压为L 2电压的2倍B ．L 1消耗的电功率为0. 75 WC ．L 2的电阻为12 ΩD ．L 1、L 2消耗的电功率的比值约等于4 : l10、如图7所示，电流表、电压表均为理想电表，L 为小电珠。

高中物理学习材料桑水制作第二章恒定电流综合测试题答案及详解本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：C解析：电视机在不使用时，应切断电源以保证安全，所以可排除②，故选C.2．答案：A3．答案：D解析：在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．对于选项A，“声控开关”闭合时，发生短路；对于选项B，不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；对于选项C，“光控开关”闭合时，发生短路；对于选项D，“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的．4．答案：AD解析：R1增大→R增大→I减小→U R减小，R2减小→R减小→I增大→U减小→UR1增大→U R减小，∴A、D正确．5．答案：D解析：整个回路为断路，稳定后电流强度为零，故伏特表示数为零，D正确，静电计上电势差不为零为E，其它选项错误．6．答案：A解析：由题给条件知L1中电流变小，L2中电流变大，只有R1断路才会出现这种结果．7．答案：C解析：可变电阻的滑片向a移动，使支路的电阻减小，从而引起整个电路的外电阻R外减小，据闭合电路欧姆定律可知，电路的总电流I总＝ER外＋r增大，电路的外电压U外＝E－I总r减小，即R1两端的电压U1＝U外减小，通过R1的电流I1减小．又因I总增大，I1减小，通过R2的电流I2＝I总－I1增大．8．答案：B解析：本题答案为B.设每个灯泡正常发光时，其电流为I，则图(甲)中总电流为3I，图(乙)总电流为I，所以，P1＝3IU，P2＝IU，P1＝3P2，故选B.9．答案：B解析：a中回路未闭合，故a方式为“关挡”，b中总电阻R b＝R1＋R2，c中总电阻为R c＝R 1，d 中总电阻为R d ＝R 1R 2R 1＋R 2，由公式P ＝U 2R，故d 方式为“高”档，c 方式为“中”档，b方式为“低”档，所以B 对，A 、C 、D 错．10． 答案：AD解析：由直线a 可知R ＝U I ＝22Ω＝1Ω，由直线b 可知E ＝3V ，r ＝E I 短＝36Ω＝0.5Ω.电源的输出功率：P 出＝I 2R ＝(E R ＋r )2·R ＝(31＋0.5)2×1W ＝4W ，∴选项A 对，选项B 错．电源的效率η＝I 2R I 2(R ＋r )×100%＝11＋0.5×100%≈67%，所以选项C 错，D 对．第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共21分．把答案直接填在横线上) 11．答案：L 1，L 3；串；L 2，L 3；并；L 312．答案：电路图如图所示．电流表的示数为0.20A ，电压表的示数为4.0V ，小灯泡L 的电阻为R ＝U I ＝4.0V0.20A＝20Ω.13．答案：(1)略 (2)也逐渐增大 (3)增大解析：在图像中，斜率k ＝1R，从斜率随电压的逐渐增大而逐渐减小可知，灯泡的电阻在逐渐增大，这是由于电压越大，灯泡的电功率大，则其温度就越高，根据金属的电阻率随温度的升高而增大，故灯泡的钨丝电阻越来越大．14．答案：①如下图所示②2.86,5.70～6.(两位有效数字均给分) ③CD(含有错误答案不给分)三、论述·计算题(共5小题，共39分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．答案：本题看起来虽然简单，但实际上是一道开放型试题，它可以几乎计算出所有电学中的基本物理量，能够涉及到所有的电学概念和定律．题中隐含的条件：额定电压下，灯泡的额定功率，且灯泡正常发光．可求出的物理量有： (1)灯泡两端的实际电压：U 实＝U 额＝12V (2)灯泡的额定功率P 实＝P 额＝36W (3)通过灯泡的电流I 实＝I 额＝P /U ＝3A(4)灯泡原电阻R L ＝U 2/P ＝4Ω. 通电 10s(5)通过灯泡的电荷量Q ＝It ＝30C (6)灯泡消耗的电能W L ＝Pt ＝360J(7)灯泡、电阻两端的电压U 总＝ U R ＝U L ＝12V (8)通过电阻的电流I R ＝U /R ＝12V/6Ω＝2A(9)电阻消耗的电能W R ＝UI R t ＝12V ×2 A ×10s ＝240J (10)电阻的功率P R ＝UI R ＝12V ×2A ＝24W(11) 电阻上的电热Q R ＝(I R )2Rt ＝(2A)2×6Ω×10s ＝240J 16．(8分)答案：(1)E ＝6V ；r ＝1Ω (2)当R ＝r ＝1Ω时，P m ＝9W解析：(1)由闭合电路欧姆定律E ＝U 1＋U 1R 1r ①E ＝U 2＋U 2R 2r ②联立①②并代入数据解得E ＝6V ，r ＝1Ω (2)由电功率表达式P ＝E 2(R ＋r )2R ③将③式变形为P ＝E 2(R －r )2R＋4r ④ 由④式知，当R ＝r ＝1Ω时P 有最大值P m ＝E 24r＝9W.17．答案：(1)R 1＝1.4Ω R 3＝2.0Ω (2)U ＝1.0V P 2＝2.0W解析：(1)R 3＝U 3I 3＝3.01.5Ω＝2.0Ω由E ＝I 3(R 1＋R 3＋r )代入数据有6.0＝1.5(R 1＋2.0＋0.6) 解得：R 1＝1.4Ω (2)S 闭合后，R 总＝R 1＋r ＋R 2·R 3R 2＋R 3＝2.4Ω电压表的示数U ＝E R 总×R 2·R 3R 2＋R 3＝62.4×0.4V ＝1V R 2上消耗的功率P 2＝U 2R 2＝120.5W ＝2.0W18．答案：(1)F ＝mg tan θ (2)F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 解析：(1)有风力时，对金属球P ，受力如图所示F ＝F 1·sin θ mg ＝F 1·cos θ 所以F ＝mg tan θ(2)无风时，电路中 U ＝I 0(R 0＋kL ) 有风力时，电路中 U ＝I ′(R 0＋kL ′) L ′＝L －h ·tan θ 由以上三式解出F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 19．答案：(1)见解析(2)0.03kW ·h 1.3A 原因见解析解析：(1)从表中可想到工作电压是我们国家的民用交流电压；洗涤电动机的工作功率为110W ，脱水电动机的工作功率为176W ；用欧姆定律I ＝U R求出的电流和工作电流是不同的，原因是欧姆定律适合纯电阻电路，而电动机主要是用来输出机械能的，不是用来发热的，不是纯电阻电路．(2)从洗衣机洗涤为正、反转和停的时间程序图可知，停和转的时间分别为125s 和775s ，由洗涤做功W 洗＝P 洗·t ＝UIt ＝220×0.5×10－3×0.215kW ·h ≈0.0237kW ·hW 脱＝P 脱·t ＝UIt ＝220×0.8×10－3×260kW ·h ＝0.0059kW ·h则W ＝W 洗＋W 脱＝0.0237kW ·h ＋0.0059kW ·h ≈0.03kW ·h当洗涤和脱水同时操作时， 就相当于两个用电器并联，则流过插座的电流应为两个用电器单独使用时工作电流之和，故I ＝I 洗＋I 脱＝(0.5＋ 0.8)A ＝1.3A.。

高中物理学习材料（灿若寒星**整理制作）第二章恒定电流单元测试（人教版选修3-1）(时间：90分钟满分：100分)第Ⅰ卷选择题(共40分)一、选择题(本题共10小题，每小题4分，共40分)1．两只完全相同的电流表，一只改装成电压表，一只改装成电流表，一同学做实验时，误将电压表和电流表串联起来接入电路中，则()A．两只表的指针都不能偏转B．两只表的指针偏转角度相等C．电压表的指针有偏转，电流表的指针几乎不偏转D．电流表的指针有偏转，电压表的指针几乎不偏转2．有一额定电压为6 V、额定功率约为1 W的小灯泡，某同学为了测出其正常工作时的电阻，先用欧姆表直接测小灯泡的电阻，通过正常操作，他观察到的应该是图中的()3．在电灯正常发光时，并联一只电炉，结果灯变暗了，这是因为()A．电路的总电阻变大，总电流变小B．电炉的分压作用，使电灯电压变小C．电灯中原来电流一部分流进电炉D．输电线电压损失变大，电灯电压变小4．手机已是我们生活中普遍的通信工具，如图1所示是中国科健股份有限公司生产的一块手机电池外壳上的文字说明，由此可知此电池的电动势和待机状态下平均工作电流分别是()图1A．4.2 V14.58 mA B．4.2 V700 mAC．3.7 V14.58 mA D．3.7 V700 mA5．图2所示为灯泡L1“220 V100 W”和L2“220 V60 W”的伏安特性曲线(I－U 图线)，根据该图线可以确定L1、L2两灯串联接在220 V的电源上时，两灯泡的实际功率之比大约为()图2A．1∶2 B．3∶5 C．5∶3 D．1∶36．甲、乙两根保险丝均为同种材料制成，直径分别是d1＝0.5 mm和d2＝1 mm，熔断电流分别为2.0 A和6.0 A．把以上两根保险丝各取等长一段并联后再接入电路中，允许通过的最大电流是()A．6.0 A B．7.5 AC．10.0 A D．8.0 A7. 利用如图3所示的电路可测出电压表的内阻，电源的内阻可以忽略，R为电阻箱．当R取不同阻值时，电压表均对应有不同读数U.多次改变电阻箱的阻值，所得到的1U－R 图象为下图中的()图38. 如图4所示，电源的内阻不可忽略，已知R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻．当发现灯泡L的亮度逐渐变暗时，可能的原因是()图4A．R1的温度逐渐降低B．R1受到可见光的照射C．R2的阻值逐渐增大D．R2的阻值逐渐减小9. 如图5所示，将一根粗细均匀的电阻丝弯成一个闭合的圆环，接入电路中，电路与圆环的O点固定，P为与圆环良好接触的滑动头．闭合开关S，在滑动头P缓慢地由m 点经n点移到q点的过程中，电容器C所带的电荷量将()图5A．由小变大B．由大变小C．先变小后变大D．先变大后变小10. 如图6所示，电源的内阻不可忽略．已知定值电阻R1＝10 Ω，R2＝8 Ω.当开关S接位置1时，电流表的示数为0.20 A．那么当开关S接位置2时，电流表的示数可能是下列的哪些值()图6sA．0.28 A B．0.25 AC．0.22 A D．0.19 A题号12345678910答案第Ⅱ卷非选择题(共60分)二、填空题(本题共3小题，共18分)11．(6分)一多用电表的欧姆挡有三个倍率，分别是×1 Ω、×10 Ω、×100 Ω.用×10 Ω挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，发现表头指针偏转角度很小，为了较准确地进行测量，应换到________挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是________，若补上该步骤后测量，表盘的示数如图7所示，则该电阻的阻值是________ Ω.图712．(4分)把一只电阻和一只半导体二极管串联，装在盒子里，盒子外面只露出三个接线柱A、B、C，如图8所示，今用多用电表的欧姆挡进行测量，测量的阻值如下表所示，试在虚线框内画出盒内元件的符号和电路.图8红表笔 A C C B A B黑表笔 C A B C B A阻值有阻值阻值同AC测量值很大很小很大接近AC间电阻13.(8分)在用电压表和电流表测电池的电动势和内阻的实验中，所用电压表和电流表的内阻分别为1 kΩ和0.1 Ω，图9为实验原理图及所需器件图．(1)在图中画出连线，将器件按原理图连接成实物电路．图9图10(2)一位同学记录的6组数据见下表，试根据这些数据在图10中画出U－I图象，根据图象读出电池的电动势E＝______________ V，求出电池的内阻r＝____________ Ω.I(A)0.120.200.310.320.500.57U(V) 1.37 1.32 1.24 1.18 1.10 1.05三、计算题(本题共3小题，每小题14分，共42分)14．如图11所示的电路中，当S闭合时，电压表和电流表(均为理想电表)的示数各为1.6 V和0.4 A；当S断开时，它们的示数各改变0.1 V和0.1 A，求电源的电动势和内阻．图1115．如图12所示，电源的电动势是6 V，内阻是0.5 Ω，小电动机M的线圈电阻为0.5Ω，限流电阻R0为3 Ω，若理想电压表的示数为3 V，试求：图12(1)电源的功率和电源的输出功率；(2)电动机消耗的功率和电动机输出的机械功率．16．如图13所示的电路中，两平行金属板A、B水平放置，两板间的距离d＝40 cm.电源电动势E＝24 V，内阻r＝1 Ω，电阻R＝15 Ω.闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0＝4 m/s竖直向上射入板间．若小球带电荷量为q＝1×10－2C，质量为m＝2×10－2kg，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？此时，电源的输出功率是多大？(g 取10 m/s 2)图13参考答案1．C2．D [由P ＝U 2R 得，正常工作时小灯泡的电阻R ＝U 2P ＝621Ω＝36 Ω，直接用欧姆表测量时，由于电压较低，灯丝温度较低，测得的电阻值比正常工作时的电阻值要小，故选项D 正确．]3．D [并联电路后，电路的总电阻变小，由闭合电路欧姆定律知，电路的总电流变大，输电线电压损失变大．]4．C [由铭牌可读出电池的电动势是3.7 V ，又电池的总容量为700 mAh ，待机时间为48小时．由q ＝It 可求得I ＝14.58 mA .]5．D [设两灯串联接在220 V 的电源上时的电流和电压分别为I 1、I 2和U 1、U 2，则根据串联电路的特点得：I 1＝I 2，U 1＋U 2＝220 V ．由图并结合I 1＝I 2和U 1＋U 2＝220 V ，可查得当I 1＝I 2≈0.245 A 时，U 1≈55 V 、U 2≈165 V ，所以两灯泡的实际功率之比大约为P 1P 2＝U 1I 1U 2I 2＝U 1U 2≈55165＝13，所以本题正确答案为D .] 6．B [因甲、乙两保险丝等长，由R ＝ρl S ＝ρl π(d 2)2，知R 1R 2＝4.当R 1、R 2并联时，令I 1＝2.0 A ，则由I 1R 1＝I 2R 2得I 2＝8.0 A ＞6.0 A ，故I 1不能取2.0 A ；令I 2＝6.0 A ，则由I 1R 1＝I 2R 2得I 1＝1.5 A ＜2.0 A ，故两者并联时，整个电路允许通过的最大电流为I ＝I 1＋I 2＝(1.5＋6.0) A ＝7.5 A ．故选项B 正确．]7．A [设电压表的内阻为R V ，则电压表的读数应为U ＝IR V ＝ER V R V ＋R，可得1U ＝1E ＋RER V ，因E 、R V 为定值，故图象应为A .]8．AD [当温度降低时，R 1的阻值增大，则灯L 变暗，故选项A 正确；R 1受到可见光照射，温度升高，阻值降低，灯L 变亮，故选项B 错误；若R 2的阻值逐渐增大时，外电阻变大，路端电压变大，R 1阻值不变，灯L 变亮，故选项C 错误；若R 2的阻值减小时，外电阻变小，路端电压变小，灯L 变暗，故选项D 正确．]9．C [P 缓慢由m 点经n 点移动到q 点的过程中，电路总电阻先变大后变小，总电流先变小后变大，R 两端电压即电容器两端电压先变小后变大，电容器所带电荷量将先变小后变大，故选C .]10．C [开关接2后，电路的总电阻减小，总电流一定增大，所以不可能是0.19 A ．电源的路端电压一定减小，原来路端电压为2 V ，所以开关接2后路端电压低于2 V ，因此电流一定小于0.25 A ．所以只能选C .] 11．×100 Ω 调零 2.2×103解析 用×10 Ω挡测电阻时，表头指针偏转角度很小，说明待测电阻阻值很大，应换到×100 Ω挡，换当后应先调零，由表盘可知，其测量电阻的阻值为R ＝22×100 Ω＝2.2×103 Ω.12. 由于A 、C 间与C 、A 间电阻相同，所以A 、C 间只有电阻，没有二极管．C 、B 与B 、C 间电阻一个很大，另一个很小，说明C 、B 间只有二极管，且正极与C 连接．A 、B 间电阻很大，B 、A 间电阻接近A 、C 间电阻，说明A 、B 间是电阻与二极管串联．电路结构如图所示．13．(1)、(2)见解析图 1.45 0.69解析 (1)按照实验原理图将实物图连接起来，如图甲所示． (2)根据U 、I 数据，在方格纸U-I 坐标系上找点描迹．如图乙所示，然后将直线延长，交U 轴于U 1≈1.45 V ，此即为电源电动势；交I 轴于I ≈0.65 A ，注意此时U 2＝1.00 V ，由闭合电路欧姆定律得I ＝E －U 2r ，则r ＝E －U 2I ＝1.45－1.000.65Ω≈0.69 Ω.甲乙14．2.0 V 1 Ω解析 S 闭合时，E ＝U 1＋I 1r ，即E ＝1.6＋0.4r ；S 断开时，E ＝U 2＋I 2r ，即E ＝1.7＋0.3r ；得E ＝2.0 V ，r ＝1 Ω.15．(1)6 W 5.5 W (2)2.5 W 2 W解析 (1)I ＝I R0＝U R0R 0＝1 A ；电源的功率P E ＝IE ＝6 W ；内电路消耗的功率P r ＝I 2r ＝0.5W ；电源的输出功率P 出＝P E －P r ＝5.5 W .(2)电动机分压U M ＝E －Ir －U R0＝2.5 V ；电动机消耗的功率P M ＝IU M ＝2.5 W ；热功率P热＝I 2r M ＝0.5 W ；电动机输出的机械功率P 机＝P M －P 热＝2 W . 16．8 Ω 23 W解析 (1)小球进入板间后，受重力和静电力作用，且到A 板时速度为零，设两板间电压为U AB .由动能定理得：－mgd －qU AB ＝0－12mv 20，解得U AB ＝8 V所以滑动变阻器两端电压U 滑＝U AB ＝8 V ，设通过滑动变阻器的电流为I ，由闭合电路欧姆定律得：I ＝E －U 滑R ＋r＝1 A ，滑动变阻器接入电路的电阻R 滑＝U 滑I＝8 Ω.(2)电源的输出功率P 出＝I 2(R ＋R 滑)＝23 W .。

高中物理学习材料桑水制作第二章恒定电流综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如今家用电器越来越多，它们在待机状态下也会耗电．为了节约电能和用电安全，你将选择( )①切断长期不使用的空调机的电源②电视机在不使用时，可以不断开电源③合理使用节能灯具④尽量避免同时使用大功率家用电器A．①②③B．②③④C．①③④D．①②④2．(2009·武鸣高二检测)电源电动势和内电阻都保持一定，在外电路的电阻逐渐减小的过程中，下列说法正确的是( ) A．电源的路端电压一定逐渐减小B．电源的路端电压一定逐渐增大C．电路中的电流一定逐渐减小D．电路中的电流可能逐渐减小3．(2009·潍坊)夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”．这种“聪明”的电路是图中的( )4．如图所示的电路中，电源的电动势恒定，要想使灯变暗，可以( )A．增大R1B．减小R1C．增大R2D．减小R25．在如图所示的静电实验中，已知电容器的电容C1＝C2＝C，电源的电动势为E，内阻为r，伏特表的内阻为10kΩ，当电路达到稳定状态后，则( ) A．伏特表和静电计上的电势差相等，都是E/2B．伏特表上电势差比静电计上的电势差大C．静电计上电势差为零D．伏特表上电势差为零6．如图所示的电路中，由于电路出现故障，灯L1变暗，灯L2变亮，故障原因是( )A．R1断路B．R4短路C．R3断路D．R2短路7．如图所示的电路中，电池的电动势为E，内电阻为r，R1和R2是两阻值固定的电阻．当可变电阻R的滑片向a端移动时，通过R1的电流I1和通过R2的电流I2将发生的变化是( )A．I1变大，I2变小B．I1变大，I2变大C．I1变小，I2变大D．I1变小，I2变小8．把6个相同电灯接成如图(甲)、(乙)所示两电路，调节变阻器，两组电灯均能正常发光．设(甲)、(乙)两电路消耗的电功率分别为P1、P2，则( )A．P1＜3P2B．P1＝3P2C．P1＞3P2D．3P1＝P29．(2009·鲁讯中学高二检测)有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”、“中”、“低”、“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是( )A．a方式为“高”档B．b方式为“低”档C．c方式为“关”档D．d方式为“中”档10．如下图所示，直线b为电源的U－I图像，直线a为电阻R的U－I图像，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的效率分别是( )A ．电源的输出功率为4WB ．电源的输出功率为2WC ．电源的效率为33.3%D ．电源的效率为67%第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共21分．把答案直接填在横线上)11．(4分)如下图所示，当S 1、S 2断开时，能亮的灯是____________，它们是________联的．当S 1、S 2闭合时，能亮的灯是________，它们是________联的．当S 1闭合、S 2断开时，能亮的灯是________．12．(5分)在用电压表和电流表测电阻实验中，我们要用伏安法测一只电阻的阻值．如果这个电阻是阻值约20欧的小灯泡．实验提供的实验器材及连线如右图所示，请你在方框图中画出该实验电路图，根据下图所示的电流表和电压表的示数，那么小灯泡的电阻是______Ω.电流表的示数为0.20A ，电压表的示数为4.0V ，小灯泡L 的电阻为R ＝U I ＝4.0V0.20A＝20Ω.13．(6分)某同学在做测定小灯泡功率的实验中得到如下一组U 和I 的数据： 编号 1 2 3 4 5 6 7 8 U (V ) 0.20 0.60 1.00 1.40 1.80 2.20 2.60 3.00 I (A ) 0.020 0.060 0.100 0.140 0.170 0.190 0.200 0.205 灯泡发光情况不亮 微亮 逐渐变亮 正常发光(1)在下图上画出I －U 图像．(2)从图像上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是：________. (3)这表明导体的电阻随温度升高而________．14．(2009·西城区一模)(6分)某同学用如图所示的电路测量两节干电池串联而成的电池组的电动势E 和内电阻r ，R 为电阻箱．干电池的工作电流不宜超过0.5A.实验室提供的器材如下：电压表(量程0～3V ，内阻约3k Ω)，电阻箱(限值范围0～999.9Ω)；开关、导线若干．①请根据图1的电路图，在图2中画出连线，将器材连接成实验电路．②实验时，改变电阻箱R 的值，记录下电压表的示数U ，得到如下表所示的若干组R 、U 的数据.1 2 3 4 5 6 7 8 9 10 电阻 R /Ω 60.5 35.2 20.0 13.7 9.9 5.8 4.3 3.5 2.9 2.5 电压 U /V2.582.432.222.001.781.401.181.050.930.85根据实验数据绘出如图3所示的1U －1R图线．由图象得出电池组的电动势E ＝______V ，内电阻r＝____Ω.③关于这个实验中存在的误差以及减小误差的各种方法，下列说法正确的是________． A ．电压表的分流作用引起的误差属于偶然误差 B ．同学读电压表读数引起的误差属于系统误差 C ．本实验用图象法处理数据可以减小偶然误差D ．如果将电压表的内阻计算在内就可以减小系统误差三、论述·计算题(共5小题，共39分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位) 15．(7分)如图所示，灯泡L标有“12V 36W”字样，R＝6Ω，通电10s且正常发光，根据这些已知条件，可以求出哪些物理量，请一一计算出来．(至少要计算五个物理量即可得满分)16．(8分)如图所示，R为电阻箱，V为理想电压表，当电阻箱读数为R1＝2Ω时，电压表读数为U1＝4V；当电阻箱读数为R2＝5Ω时，电压表读数为U2＝5V.求：(1)电源的电动势E和内阻r；(2)当电阻箱R读数为多少时，电源的输出功率最大？最大值P m为多少？17．(8分)(2009·广安高二检测)如图所示的电路中，电源电动势E＝6.0V，内阻r＝0.6Ω，电阻R2＝0.5Ω，当开关S断开时；电流表的示数为1.5A，电压表的示数为3.0V，试求：(1)电阻R1和R3的阻值；(2)当S闭合后，电压表的示数、以及R2上消耗的电功率．18．(8分)如图所示，是一种测定风作用力的仪器原理图，P为金属球，悬挂在一细长金属丝下面，O是悬点，R0是保护电阻，CD是水平放置的光滑电阻丝，与细金属丝始终保持良好接触．无风时，金属丝与电阻丝在C点接触，此时A示数为I0；有风时金属丝将偏转一角度，角θ与风力大小有关，设风力方向水平向左，OC＝h，CD＝L，金属球质量为m，电阻丝单位长度的阻值为k，电源内电阻和金属丝电阻不计，金属丝偏角为θ时，A的示数为I′，此时风力为F，试写出：(1)F与θ的关系式．(2)F与I′的关系式．19．(8分)(1)下表为一个洗衣机所用电动机的工作参数．名称额定电压(V)频率(Hz)工作电流(A)电阻(Ω)转速(r/min)洗涤电动机220500.5201370脱水电动机220500.8181370从上表可想到哪些物理知识？(2)下图是洗衣机洗涤时正转、反转和停的时间程序，若洗涤衣服的时间为15min，脱水的时间为2min，则洗涤一次衣服大约用电多少？当洗涤和脱水同时操作时，流过电源插座的电流是多少？为什么？。

高中物理学习材料桑水制作《恒定电流》小测（一）(每小题6分，共60分)01．下列关于电阻率的说法中正确的是( )A．电阻率与导体的长度以及横截面积有关B．电阻率由导体的材料决定，且与温度有关C．电阻率大的导体，电阻一定大D．有些合金的电阻率几乎不受温度变化的影响，可用来制造电阻温度计02．两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为 ( ) A．2∶3B．1∶3C．1∶2D．3∶103．如图为两电阻R1和R2的伏安特性曲线．若在两电阻两端加相同的电压，对它们的电阻值及发热功率比较的判断中正确的是 ( ) A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大04．某同学做三种导体元件的导电性质实验，他根据所测数据，分别绘制了三种元件的I­U 图象，如图所示，则下列判断正确的是( )A．只有乙图象是正确的，甲、丙图象是曲线，肯定误差太大B．甲反映导体的电阻随电压的升高而增大C．丙反映导体的电阻随电压的升高而增大D．甲、乙、丙三个图象都可能是正确的，并不一定有较大误差，此时甲、丙为非线性元件，乙为线性元件05．一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示．根据表中所提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为( )额定容量54 L最高水温75°C额定功率 1 500 W额定压力0.7 MPa额定电压220 V电器类别Ⅰ类A．6.8 A B．0.15 A C．4.4 A D．0.23 A06．有一台电风扇额定电压为220 V，额定电功率为50 W，线圈电阻为0.4 Ω．电风扇接入电压为220 V的电路中，关于它每分钟产生的热量是多少，有四位同学计算如下，其中正确的是( )A．Q=Pt=50×60J=3000JB．Q=IUt=50×220×60÷220J=3000JC．Q=I2Rt=(50/220)2×0.4×60J=1.2JD．Q=U2t/R=2202×60/0.4J=7.26×106J07．在如图所示电路中，E为电源，其电动势E＝9 V，内阻可忽略不计；AB为滑动变阻器，其电阻R＝30 Ω；L为一小灯泡，其额定电压U＝6 V，额定功率P＝1.8 W；S为开关，开始时滑动变阻器的触头位于B端．现在接通开关S，然后将触头缓慢地向A端滑动，当到达某一位置C时，小灯泡刚好正常发光，则CB之间的电阻应为 ( )A．10 ΩB．20 ΩC．15 ΩD．5 Ω08．将三个不同的电源的U－I图线画在同一坐标中，如图所示，其中1和2平行，它们的电动势分别为E1、E2、E3，它们的内阻分别为r1、r2、r3，则下列关系正确的是 ( ) A．r 1＝r2<r3B．r1>r2>r3C．E1>E2＝E3D．E1＝E2<E309．(2010·上海)在如图的闭合电路中，当滑片P向右移动时，两电表读数的变化是 ( ) A．○A变大，○V变大B．○A变小，○V变大C．○A变大，○V变小D．○A变小，○V变小10．在如图所示电路中，当滑动变阻器滑片P向下移动时，则 ( ) A．A灯变亮、B灯变亮、C灯变亮B．A灯变亮、B灯变亮、C灯变暗C．A灯变亮、B灯变暗、C灯变暗D．A灯变亮、B灯变暗、C灯变亮附加题（不计入总分）11．如图所示，现有半球形导体材料，接成两种形式，则两种接法的电阻值之比为________．01．B02．B03．BC ①画一条竖线，比较电流大小可知电阻关系②斜率的倒数表示电阻04．CD05．A06．C07．B08．AC09．B10．D11．1:4。
