开闭所

我们从以下角度进行分析，欢迎讨论：1，开闭所是什么？有什么作用？2，开闭所的外形和结构。

3，开闭所的基本要求。

4，开闭所、配电房、变电所、变压站的区别。

5，图纸分享。

一，开闭所是什么？有什么作用？随着电力输、配、变网的全面改造与发展，各地的开闭所大量增加，开闭所位于电力系统中变电站的下一级，是将高压电力分别向周围的用电单位供电的电力设施。

它不仅是配电网底层最基本的单元，更是电力由高压向低压输送的关键环节之一。

划重点：变电站的下一级设施，起到分配电能的作用。

（简单的来说，由于用户较多等，不可能全部都从变电站引出，所以就有了户外开闭所。

通俗的说相当于日常生活中的插排，当插孔不够时，就需要搭接更多的插排，方便用户，也节约了供电成本。

）开闭所一般两进多出（常用4~6出），只是根据不同的要求，进出可以设置断路器、负荷开关。

二，开闭所的外形和结构。

开闭所基础图开闭所在进行总体布局设计时应遵循几个基本原则。

a.布置紧凑，便于设备搬运、操作、检修、巡视等要求。

b.尽量采用自然光和自然通风。

c.开闭所地面应高于室外地面，防止雨水进入。

d.有人值班开闭所应设置单独值班室，值班室与高压室有通道。

e.开闭所门应设置向外开。

三，开闭所的基本要求。

（1）解决变电站10KV出线开关数量的不足，减少相同路径的电缆条数等，可建设10KV公用开闭所或配电所。

（2）10KV公用开闭所宜建在负荷中心和两座变电站供电范围分界之处，以便加强电网联络。

（3）10KV公用开闭所的中压设备宜采用成套配电装置，开关选择要依据负荷性质而确定。

一般进出线1000KVA以上选用真空开关，其他馈线选用负荷开关，并配有熔断器保护。

母线分段开关需要设置备用电源互投装置。

（4）10KV开闭所的规模:每段10KV母线支接配电变压器总容量宜≤5000VKA,进出线回路宜≤8回。

开闭所内部采用单母不分段或分段接线，每座开闭所宜设置1至2段10KV 母线。

以上4条大家做一个了解，根据具体的要求不同，开闭所（开关站）的选择和规模也不同，这个没有固定标准。

基本介绍其他资料在综合防灾规划图中，作为一项重要保护点，需要在图中表示出来应用领域在铁路电力系统中，开闭所（sub-section post）牵引网有分支引出时，为保证不影响电力牵引安全可靠供电而设的带保护跳闸断路器等设施的控制场所。

多设于枢纽站、编组场、电力机务段和折返段等处。

在供电分区范围较大的复线AT牵引网中，有时为了进一步缩小接触网事故停电范围和降低牵引网电压损失和电能损失，也可在分区所与牵引变电所之间增设开闭所，也称辅助分区所（subsectioning post）。

铁路开闭所的主要设备是断路器。

电源进线一般设两回，复线时可由上、下行牵引网各引一回，出线则按需要设置。

当出线数量较多时，也可将开闭所母线实行分段。

单线时如就近无法获得第二电源，也可只引一回电源。

XYW/T-27.5铁路专用箱式分区所（开闭所）发布日期：2015-02-03 信息来源：市场部产品概述XYW/T-27.5铁路专用箱式分区所（开闭所），主要用于普速线的线路改造的直供供电方式的箱式分区所或箱式开闭所。

XYW/T-27.5型铁路专用箱式分区所（开闭所），主要用于普速线的线路改造，可使相邻的接触网供电区段实现单边供电、双边供电或上、下行供电臂并联运行，当分区所两侧的任一区段接触网发生故障时，分区所的综合自动化设备配合牵引变电所的设备自动切除故障，非故障段的接触网仍正常工作，从而使事故范围缩小一半。

产品优势摒弃了传统土建模式和开关柜组合的做法，箱内主接线通过支撑绝缘子直接安装在箱体后壁上，将熔断器、避雷器、压互（自用变）等高度集成在手车内，既节省了空间又便于检修维护。

手车采用电动(或手动)操作使可移出部件在试验位置与工作位置之间移动，手车定位准确，每一位置分别设有灵敏可靠的限位开关和定位孔，保证手车操作位置到位可靠，既可进行就地操作，也可进行远方遥控操作。

高压设备无油化，避免火灾的发生。

二次外接线端子排集中在低压间隔内，安装灵活，便于施工接线。

开闭所标准化整治标准开闭所是指对一定范围内的开放和封闭空间进行管理和监督的设施，其标准化整治标准是确保开闭所安全、有序运行的重要保障。

标准化整治标准的制定和执行对于保障开闭所内部秩序、安全和管理具有重要的意义。

本文将就开闭所标准化整治标准进行探讨。

首先，开闭所标准化整治标准应当包括对开闭所内部设施、设备、管理制度等方面的要求。

开闭所内部设施应当符合相关的安全、卫生、环保标准，设备应当定期进行检查和维护，确保其正常运行。

管理制度应当健全，包括对开闭所人员的管理、出入管理、食品卫生管理等方面的规定，以保障开闭所内部秩序和安全。

其次，开闭所标准化整治标准还应包括对开闭所外部环境的要求。

开闭所周边环境应当符合相关的安全、卫生、环保标准，以确保开闭所内部秩序和安全不受外部环境的影响。

同时，开闭所周边环境的安全和秩序也需要得到保障，以避免对开闭所内部的影响。

另外，开闭所标准化整治标准还应包括对开闭所人员的要求。

开闭所内部人员应当经过专业的培训，具备相关的知识和技能，确保其能够胜任相应的工作。

同时，对于开闭所内部人员的管理也需要严格规范，包括对其行为的规范、对其权利和义务的明确等方面的要求。

最后，开闭所标准化整治标准的执行是保障其有效性的重要保障。

相关部门应当对开闭所标准化整治标准的执行进行监督和检查，确保其能够得到有效执行。

同时，对于开闭所标准化整治标准的不合格情况也需要进行处理，以保障开闭所内部秩序和安全。

总之，开闭所标准化整治标准的制定和执行对于保障开闭所内部秩序、安全和管理具有重要的意义。

只有通过对开闭所内部设施、设备、管理制度、外部环境、人员等方面的要求，以及对其执行的监督和检查，才能够确保开闭所的安全、有序运行。

希望相关部门能够高度重视开闭所标准化整治标准的制定和执行，以保障开闭所的安全和管理。

一、实习背景为了提高自己的专业素养，了解电力系统的实际运行情况，我于2023年X月X日至X月X日在XX电力公司的开闭所进行了为期两周的实习。

在实习期间，我深入了解了开闭所的运行原理、操作流程以及维护保养知识，收获颇丰。

二、实习内容1. 开闭所简介开闭所是电力系统中的一种重要设备，主要用于控制和保护电力系统。

它具有控制、保护、监测、调节等功能，是电力系统安全稳定运行的重要保障。

2. 开闭所运行原理开闭所主要由断路器、隔离开关、电流互感器、电压互感器、保护装置、二次回路等组成。

在正常运行情况下，断路器处于闭合状态，电流互感器、电压互感器采集电流、电压信号，保护装置进行监测，一旦发生故障，保护装置动作，断路器跳闸，切断故障电路，保护电力设备。

3. 开闭所操作流程（1）值班员接到调度指令后，根据指令要求进行操作。

（2）操作前，认真核对设备状态，确保操作正确无误。

（3）操作过程中，严格执行操作规程，确保安全。

（4）操作完成后，及时汇报调度，并进行设备检查。

4. 开闭所维护保养（1）定期对设备进行检查，发现异常情况及时处理。

（2）对设备进行清洁、润滑，确保设备正常运行。

（3）定期对二次回路进行检查，确保信号准确、可靠。

（4）对保护装置进行定期试验，确保其动作可靠。

三、实习收获1. 提高了专业素养：通过实习，我对开闭所的运行原理、操作流程以及维护保养知识有了更深入的了解，提高了自己的专业素养。

2. 增强了实践能力：实习过程中，我参与了开闭所的实际操作，锻炼了自己的动手能力，为今后的工作打下了基础。

3. 了解了电力系统运行情况：通过实习，我了解了电力系统的实际运行情况，为今后从事相关工作积累了宝贵经验。

4. 培养了团队协作精神：在实习过程中，我与同事们共同完成工作任务，培养了良好的团队协作精神。

四、实习总结通过两周的开闭所实习，我对电力系统的实际运行情况有了更深入的了解，提高了自己的专业素养和实践能力。

在今后的工作中，我将继续努力学习，不断提高自己，为电力事业贡献自己的力量。

开闭所,顾名思义，是开启和关闭的场所，而10KV开闭所是应用在10KV电力线路中起着对主线路分段以及控制各分支线路作用的开关设备，是伴随着城市电网改造新兴的电力设备，是10KV架空线路改为电缆地下敷设的配合设备。

开闭所中一般设置3-5个间隔（单元），组装于一金属箱内。

每个间隔配置开关、接地刀、PT、CT，实现控制、检修、计量等功能，配合FTU实现运行参数上传以及实现遥控、遥测、遥信等功能，相当于一个小型开关站，具有体积小、运行可靠、功能全、扩展性好等特点，促进了10KV配网自动化的建设和发展。

什么是10KV开闭所中压开关站也称开闭所，是设有中压配电进出线、对功率进行再分配的配电装置，必要时可附设配电变压器。

开闭所按照接线方式的不同可分为终端开关站和环网开关站。

环网开关站主要是解决线路的分段和用户接入问题，站间存在功率交换。

终端开关站主要是提高变电站中压出线间隔的利用率，扩大配送线路数量和解决出线走廊所受限制，提高用户的可靠性程度，终端开关站不存在功率交换。

⑴在下述情况下宜建设开闭所：①高压变电站中压馈线开关柜数量不足；②变电站出线走廊受限；③为减少相同路径的电缆条数；④为大型住宅区的若干个拟建配电室供电。

⑵开闭所宜建于主要道路的路口附近、负荷中心或两座变电站之间，以便加强电网联络，开闭所应有两回及以上的进线电源，其电源应取自变电站的不同母线或不同高压变电站，以提高供电可靠性。

⑶开闭所按照配电网中所处地位分为两类：一级开闭所、二级开闭所。

开闭所均指户内布置设备。

一级开闭所一般建设在A、B类区域，用于线路主干网，原则上开闭所采用双电源进线，两路分别取自不同变电站或同一变电站不同母线。

现场条件不具备时，至少保证一路采用独立电源，另一路采用开闭所间联络线。

一级开闭所进线采用2路独立电源时，所带装接总容量控制在12000kVA以内；采用1路独立电源时，装接总容量控制在8000kVA以内。

高压出线回路数宜采用8～12路，出线条数根据负荷密度确定：二级开闭所用于小区或支线以及末端客户，起到带居民负荷和小型企业以及线路末端负荷的作用。

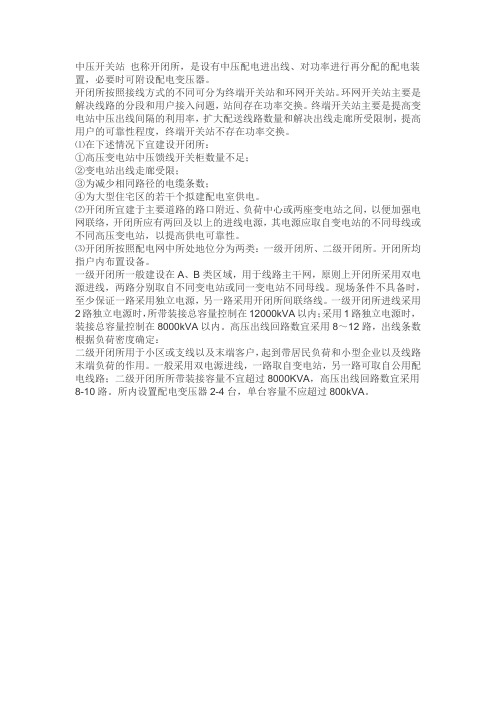

中压开关站也称开闭所，是设有中压配电进出线、对功率进行再分配的配电装置，必要时可附设配电变压器。

开闭所按照接线方式的不同可分为终端开关站和环网开关站。

环网开关站主要是解决线路的分段和用户接入问题，站间存在功率交换。

终端开关站主要是提高变电站中压出线间隔的利用率，扩大配送线路数量和解决出线走廊所受限制，提高用户的可靠性程度，终端开关站不存在功率交换。

⑴在下述情况下宜建设开闭所：①高压变电站中压馈线开关柜数量不足；②变电站出线走廊受限；③为减少相同路径的电缆条数；④为大型住宅区的若干个拟建配电室供电。

⑵开闭所宜建于主要道路的路口附近、负荷中心或两座变电站之间，以便加强电网联络，开闭所应有两回及以上的进线电源，其电源应取自变电站的不同母线或不同高压变电站，以提高供电可靠性。

⑶开闭所按照配电网中所处地位分为两类：一级开闭所、二级开闭所。

开闭所均指户内布置设备。

一级开闭所一般建设在A、B类区域，用于线路主干网，原则上开闭所采用双电源进线，两路分别取自不同变电站或同一变电站不同母线。

现场条件不具备时，至少保证一路采用独立电源，另一路采用开闭所间联络线。

一级开闭所进线采用2路独立电源时，所带装接总容量控制在12000kVA以内；采用1路独立电源时，装接总容量控制在8000kVA以内。

高压出线回路数宜采用8～12路，出线条数根据负荷密度确定：二级开闭所用于小区或支线以及末端客户，起到带居民负荷和小型企业以及线路末端负荷的作用。

一般采用双电源进线，一路取自变电站，另一路可取自公用配电线路；二级开闭所所带装接容量不宜超过8000KVA，高压出线回路数宜采用8-10路。

所内设置配电变压器2-4台，单台容量不应超过800kVA。

一、总则为保障开闭所的安全运行，防止事故发生，确保电力系统的稳定可靠，根据国家相关法律法规和行业标准，结合本开闭所实际情况，制定本制度。

二、组织机构及职责1. 开闭所所长负责开闭所的安全管理工作，组织实施本制度。

2. 安全生产管理部门负责制定、修订、监督执行开闭所的安全管理制度。

3. 技术部门负责开闭所设备的维护、检修和技术改造，确保设备安全可靠运行。

4. 操作人员负责开闭所的日常操作、维护和保养，严格执行操作规程。

5. 各部门应按照职责分工，密切配合，共同做好开闭所的安全管理工作。

三、安全管理制度1. 设备管理（1）开闭所设备应定期进行维护、检修，确保设备完好。

（2）设备改造、更新应严格按照国家相关标准和规定进行。

（3）设备操作人员应熟悉设备性能，掌握操作技能。

2. 操作管理（1）操作人员必须持证上岗，严格执行操作规程。

（2）操作前应认真核对设备状态、操作票内容，确保无误。

（3）操作过程中应密切注意设备运行情况，发现异常情况应立即采取措施。

3. 安全检查（1）定期对开闭所进行安全检查，发现问题及时整改。

（2）加强对外委施工人员的现场安全监管，确保施工安全。

（3）加强设备设施的巡查，预防设备故障。

4. 事故处理（1）发生事故时，立即启动应急预案，采取措施防止事故扩大。

（2）对事故原因进行调查分析，制定整改措施。

（3）对事故责任人进行追责，严肃处理。

5. 培训与考核（1）定期对操作人员进行安全培训，提高安全意识和操作技能。

（2）对操作人员进行考核，确保其具备岗位所需技能。

四、附则1. 本制度自发布之日起施行。

2. 本制度由安全生产管理部门负责解释。

3. 各部门应结合实际情况，制定本部门的安全管理制度，并报安全生产管理部门备案。

4. 本制度如与本开闭所实际情况不符，以实际情况为准。

开闭所（高配室）安全管理制度一、前言开闭所（高配室）是一种普遍存在于核电站、广电口径天线等电力、通信等领域的装置，其紧要性不言而喻。

在日常使用中，开闭所（高配室）的安全管理制度是至关紧要的。

本文旨在分析开闭所（高配室）的安全管理制度中的重点内容、应付工作中需要注意的事项。

二、开闭所（高配室）的基本特点一般而言，开闭所（高配室）是一种电气设备，其重要功能是掌控电力、通信设备的开与闭，同时它能够帮忙操作人员在紧急情况下关闭设备，避开发生安全事故。

依照其专业特点，开闭所（高配室）具有以下几个特点：1. 具备极强的技术含量开闭所（高配室）是电力、通信等领域必备的一种设备，其核心技术含量较高，需要操作人员具有肯定的专业技能。

2. 双壳结构开闭所（高配室）通常均为双壳结构，外壳采纳防护性较强的材料，可以防止操作人员意外触及接线区域，造成意外损伤。

3. 通常设置在密闭空间内鉴于操作该设备时需要考虑外部环境的影响，开闭所（高配室）往往采纳密闭式的结构，需要在较为封闭、狭小的空间内操作。

4. 一般自动掌控开闭所（高配室）内的掌控器通常均为自动化方式，因此它需要常常进行维护、检查等工作。

三、应付工作中需要注意的事项开闭所（高配室）的安全保障有赖于每一位工作人员的敬业精神和严格遵守要求，应对这个设备的特点，需要具备以下几个方面的注意事项：1. 维护与检查在日常的工作中，操作人员需要定期进行检查和维护。

实在而言，要检查接地状态、电阻状态、作动器的情形，力求保证设备运行的质量完好。

同时也要注意，维护人员也需要在定期维护中更换部分零件，维护完毕后，要调试好设备，确保精准地运行。

2. 操作规范与标准化操作人员需要在工作前，认真了解该设备所需的操作流程和指令，应遵从操作规范和标准化，严格依照“开-停”流程进行操作。

同时也要注意，在紧急情况下操作并不是依照惯例进行，要实在问题实在分析。

3. 处理事故由于开闭所（高配室）具有保护电力、通信等设备安全的紧要性，因此假如显现事故时，应立刻切断供电，开启安全设备，同时联系一个有操作阅历的维护人员过来进行工作处理。

输入电压等级在35KV及以上，供出电压为10KV（或者6kv）的，有主变压器，有电压改变的叫变电所；10kv及以下电压等级输入的，叫配电房。

电压不变，没有变压器(站用变除外)，只有同一电压等级输入输出的，10kv电压等级的，就是开闭所。

35kv及以上电压等级的，叫开关站。

变电所含有变压器，开闭所只有开关柜，包括高压负荷开关、高压断路器。

配电房是高、低压成套装置集中控制，接受和分配电能的场所。

配电房内设备主要有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等。

主要由空气开关、计量、指导仪表、保护装置、电力电容器、接触器等组成。

DLT599-1996城市中低压配电网改造技术导则 7.5 住宅小区的建筑规划面积累计10000～20000m2应建一座配电站，大型住宅小区应建设开闭所向若干个配电站供电。

山东供电公司企业标准：新建居民小区终期配变容量为10000kVA~30000kVA(含10000kVA)的，宜建设1-2座大、中型开闭所；终期配变容量为5000kVA~10000kVA(含5000kVA)的，宜建设1座中型开闭所；终期配变容量为2000kVA~5000kVA(含2000kVA)的，宜建设1座小型开闭所；终期配变容量不足2000kVA~的，可按小区规模建设配电室供电。

大型开闭所（2进8～14出）和中型开闭所（2进6～8出）应采用单母线分段接线方式，并应设置母联，小型开闭所（不超过2进4出）可采用单母线接线方式。

开闭所是什么开闭所即开放和封闭原则，是面向对象设计中的一种设计原则。

它是由Bertrand Meyer提出的，旨在指导软件系统的设计和可维护性。

开放和封闭原则的核心思想是：软件实体（类、模块、函数等）应该对扩展开放，对修改封闭。

换句话说，当需要对现有代码进行更改时，应该通过扩展而不是修改源代码来实现。

这样可以保证系统在面对变化时具有较好的适应性和可扩展性。

开放和封闭原则的核心概念是：抽象和具体。

软件实体应该以抽象的方式进行定义以便扩展。

在面向对象设计中，抽象通过接口和抽象类来实现，具体则通过子类和实现类来实现。

开放和封闭原则的优点在于，它可以使系统更容易扩展和维护。

当需要添加新的功能时，可以通过扩展抽象类或接口来实现，而不需要修改现有的代码。

这样可以避免引入潜在的风险和错误，并且不会影响已经测试和稳定的代码。

同时，开放和封闭原则也有助于减少代码的耦合度，提高代码的可读性和可维护性。

在实际应用开闭所原则时，可以采用以下几种方法：1. 使用接口和抽象类：通过定义接口和抽象类来实现抽象，具体的类则通过实现接口或继承抽象类来进行扩展。

这样可以将变化的部分与不变的部分分离开来，实现开放和封闭原则。

2. 使用依赖倒置原则：依赖倒置原则是开闭所原则的基础。

它建议高层模块不应该依赖于底层模块的具体实现，而应该依赖于抽象。

通过使用接口或抽象类定义依赖关系，可以实现模块之间的松耦合。

3. 使用策略模式：策略模式是一种常用的实现开闭所原则的设计模式。

它通过定义一系列的算法类，并使用接口或抽象类对它们进行抽象，然后通过在运行时动态地选择具体的算法类来实现不同的行为。

这样可以在不修改代码的情况下改变程序的行为。

4. 使用装饰者模式：装饰者模式是另一种常用的实现开闭所原则的设计模式。

它通过使用装饰器类来扩展原有对象的功能，而不需要修改原有对象的代码。

这样可以在不改变代码结构的情况下增加新的功能。

需要注意的是，开放和封闭原则并不是绝对的。
