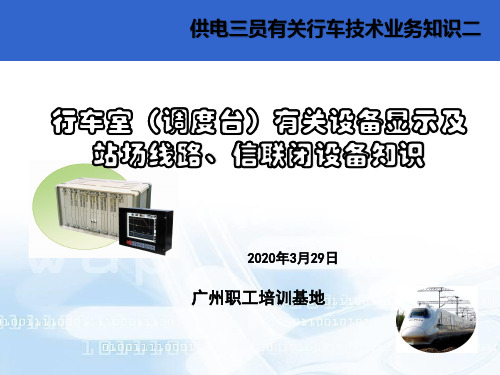

行车室（调度台）有关设备显示及 站场线路、信联闭设备知识
2020年3月29日
广州职工培训基地
行车基本知识
一
控制台显示
二
站场线路
三
信号联锁闭塞
一
控制台显示
一
控制台显示
一
控制台显示-一屏TYJL型
XX站
一
控制台显示-一屏TYJL型
一
控制台显示-多屏-DS6型
XX站
可操作
道岔岔尖处用缺口表示道岔位置，无缺口的一侧表示道岔开通位置。 当道岔无表示时，道岔岔尖处闪白色光，挤岔时岔尖闪红色光，同时出现道岔名称。
道岔名称有以下含义: 黄色──道岔正在转换； 红色──道岔单独锁闭； 白色──道岔封闭； 灰色──按下道岔名称按钮，显示全部道岔名称。
一 道岔
控制台显示-TYJL型
一 按钮含义
控制台显示-TYJL型
1.信号名称按钮 全场设一个，点压后屏幕上出现所有信号机名称，再点压一次显示消失。
2.道岔名称按钮。
全场设一个，点压后屏幕上出现所有道岔名称及道岔所在位置，绿色短光带 表示道岔处于定位，黄色短光带表示道岔处于反位，再点压一次显示消失。 3.接通光带按钮。
全场设一个，点压后屏幕上沿道岔开通位置用青色光带显示，再点压一次显
段解”按钮。只对道岔区段有效。办理区段故障解锁须确认该区 段确实没有车占用，并且该区段所在进路的始端和终端均已解锁 。办理时，先按区段解，再按相应道岔区段内的任一道岔按钮， 再按口令“7、8、9” 即可，以上每一步操作，屏幕提示窗口均 有提示。
一
控制台显示-DS6型
道岔表示：每组道岔按钮的上方有三个表示灯： 道岔在定位时亮绿灯，在反位时亮黄灯； 道岔在操纵过程中、故障时亮红灯。

铁路信号和通信设备 ppt课件

铁路信号和通信设备 ppt课件

ppt课件
56
调度集中的组成 调度所 —— 调度集中总机、控制台、表示 盘、运行图记录器、打印机等。 车站——调度分机 调度监督 —— 只监督现场设备状况，不能 直接操纵和控制。
电路操作命令 现场信息
ppt课件
57
第五节
一、概述
通信设备
分类 按传输方式分 有线通信、无线通信 按服务区域分 长途通信、地区通信、区段通信、站 内通信 按业务性质不同分 公用通信、专用通信、数据传输
ppt课件
8
（2）、听觉信号
以不同器具发出的音响的强度、频率和 音响的长短等特征表示的信号。
号角、口笛、响墩、鸣笛等发出的信号， 都是听觉信号。
ppt课件
9
2.按发出信号的机具能否移动分类
固定信号 移动信号和手信号。
ppt课件
10
（1）、固定信号
固定信号是铁路信号设备的主要部分，包 括固定于地面的信号和固定于机车的信号。
ppt课件
39
ppt课件
40
第三节 闭塞
闭塞的概念 定义：铁路为确保列车行车 安全，避免正面冲 突和追尾事故的 发生，同时为不断提高铁路运输效率 而采取的行车组织方法。 即： 铁路按一定规律组织 列车在区间运行方法。
ppt课件
41
闭塞的分类 时间间隔法：
列车按事先规定好的时间发车，使 前行列车和追踪列车保持一定时间 间隔的行车方法。 缺点：不能确切得到前行列车运行 情况，不能保证列车在区间安全运 行。
ppt课件
44
区间的概念
定义：铁路线路以车站（线路所） 为分界点划分为若干区间。
ppt课件
45
实现闭塞的方法
人工闭塞 半自动闭塞 自动闭塞

铁路信号和通信设备培训课件PPT(共 60张)

铁路信号和通信设备培训课件PPT(共 60张)

和 挡表示器等。
通 信 设 备
铁 路
(2)移动信号：信号牌、信号旗。
信
号
和
通
信
设
备
第 一 节
信 号
二、固定信号机设置：
第
五
固定信号机按结构：分为臂板信号机、色灯
章
信号机
铁
几种主要信号机的设置：
路
(1)进站信号机：
信
作用：用来防护车站安全，指示列车能否由
号
区间进入车站及进入车站的相关条件。
和
设置地点：设在进站线路最外方道岔尖轨尖
备
一个黄色灯光：要求列车注意
运行，表示运行前方有一个闭
第
塞分区空闲。
一 节
一个红色灯光：列车应该在信 号机前停车。
（非自动闭塞区间）
信
一个绿色灯光：准许列车按规定
号
速度运行。
一个红色灯光：不准列车越过该
信号机。
二、固定信号机设置：
第
五
章 （5）调车信号机
铁 作用：指示调车机车进
路 信 号
行作业。 设置点：经常进行调车
和
称它为多灯式信号机。
通 信 设
探照式色灯信号机是一组透镜能显示出三个颜色灯 光，所以又称它为单灯式，目前已较少使用。
备
第
按有无机柱分：
一
高柱型色灯信号机
节
矮型色灯信号机。
信 号
四、移动信号、手信号、响墩及火炬信号
当线路上出现临时性障碍或进行施工，要求列车停车或 减速时，应按照规定设置移动信号，安放响墩、火炬或 用手信号进行防护， 以保证行车安全。
第五章 铁路信号和通信设备
第
五

行车调度概述课件

行车调度概述课件
同时积极参与救援工作的指挥。 l (7)建立、健全运营生产、调度指挥等各项原始记录台账及统计，分析报表，并按规定向
上级主管部门报告。 l (8)密切关注客流动态，协同有关部门根据客流变化采取相应的组织方案。
1.2 行车调度指挥的原则
1.2 行车调度指挥的原则
1.安全生产原则
在列车调度指挥工作中，必须坚持安全生产的原则，正确指挥列车运行。不能发布 没有安全保障依据的命令和指示。当得到有关危及行车安全的信息时，要正确、及 时、妥善处理，以保证列车的安全为重点，组织列车安全运行。
车辆段等相关单位进行广播，具有人工和自动广播两种模式，并可指定区域广播。
谢谢观看
16
1.中央运营协调与应急指挥中心
释义
中央运营协调与应急指挥中心负责协调整个运营网络中 的各条线路运营控制中心和相关部门，对路网的运营状 态、设备运行情况进行实时监控。在遇到突发事件时， 根据影响程度及时发布预警指令，控制影响范围，减少 不利影响，根据公司信息传递的相关规定做好内外部信 息的传递工作。特别是发生影响两条及以上线路的紧急 情况时，实现运营资源的统筹、协调和联动，提升应急 突发事件的处置能力。
中央运营协调与应急指挥中心的基本任务如下：
l (1)管辖范围为试运营及运营载客的线路、车站、出入口、通道、停车场、车辆段等的列 车服务，客流变化、设施设备运转状态的处置与协调。
l (2) 实时监督运营状态，监督日常行车组织、客运组织、设备状态等各类生产活动。 l (3)协调运营生产，协调企业内部各单位和部门之间、各运营线路之间的日常运营生产。 l (4)实时诱导路网客流。 l (5)收集反映路网运营生产情况的基础数据， 汇总每日路网运营生产情况。 l (6)对外发布运营实时信息与信息控制。 l (7)指挥与协调社会影响较大的突发事件。

行车组织-课件-2.5 信号设备讲解

行车组织-课件-2.5 信号设备讲解

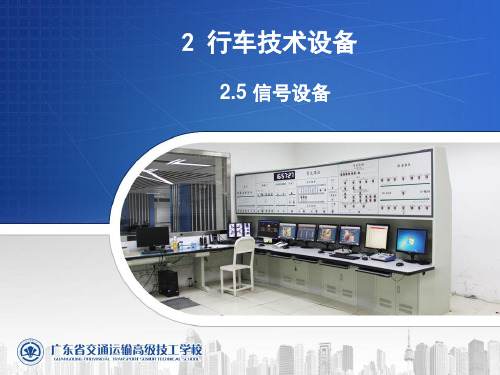

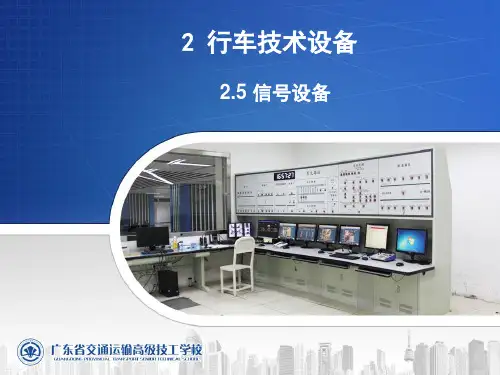

2 行车技术设备
2.5 信号设备
• 列车自动保护系统（Automatic Train Protection，简称：
ATP），亦称列车超速防护系统，其功能为列车超过规定
速度时即自动制动。
图2-16 列车自动防护示意图
2.5.1 信号设备概述
• 2.5.1.1 信号系统的基本原理
– 为了防止两个或多个列车同时误入同一空间，造成列 车冲突，行车组织上把城市轨道交通线路划分为若干
子系统进行控制，在保证运行安全的同时也提高运营
的效率。
• 2.5.5.3 ATO子系统
– 列车自动运行系统ATO负责控制列车的运行，例如列 车的自动离站，列车的速度调节，列车的目标制动以
及车门、屏蔽门和安全门的开/关的启动控制。
• 2.5.5.4 ATS子系统
– 现代城市轨道交通系统是一个在高载客量、高密度下 运行的自动控制系统，列车之间的运行间隔甚至已经
缩短至2 min以下。对这样的系统已经完全无法采取人
工方式进行调度和管理。列车自动监控系统ATS正是为 了满足这样的需求而开发的一种基于计算机网络的、 智能化自动控制系统。ATS系统是整个城市轨道交通系 统的运营核心，在ATP、ATO系统的支持下完成对列
车运行的自动监控，它负责监视和控制线路中所有列
车的运行状态。
Thank you!
广东省交通运输高级技工学校 17
2.5.4.2 联锁逻辑的主要内容
（1）进路锁闭与解锁
（2）信号机的开放与关闭
（3）道岔转换
（4）引导信号的开放与关闭
2.5.4.3 联锁方式
• （1）正线使用ATC，由OCC或车站控制。
• （2）OCC配备ATS中央设备含主机和监控设备 。

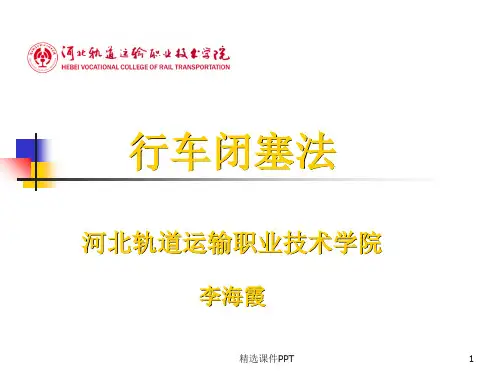

行车闭塞法完整ppt课件

行车闭塞法完整ppt课件

X
1
3
精选课件PPT
接车站
发 车 表 示 接车表示灯 灯
BS F
1 Ⅱ
4
2
S
3
16
（四）半自动闭塞办理程序
发车站
FBD 电铃 JBD
办理过程
熄
熄 设备正常，确认区间空闲
灭
灭
1、发车站请求闭塞：按下
响
闭塞按钮
接车站
JBD 电铃 FBD
熄
熄
灭
灭
响
2、接车站同意闭塞：按下
响
闭塞按钮
精选课件PPT
17
发车站
2离去 1离去
精选课件PPT
39
四、自动闭塞区间设备与车站 设备间的联锁关系
列车进入第一离去区段，第一离去表示灯亮灯，表 示列车占用第一闭塞分区，出站信号机不能开放；
列车出清第一闭塞分区，进入第二闭塞分区，第二 离去表示灯亮灯，第一离去表示灯灭灯，表示第一 闭塞分区空闲，开放出站信号机显示黄色灯光。
列车出清第二闭塞分区，第二离去表示灭灯，表示 第二闭塞分区空闲，开放出站信号机显示绿色灯光。
列车进入第一接近区段时，第一接近表示灯着灯。
列车进入第二接近区段时，第二接近表示灯着灯，
有关人员应出场接车。
精选课件PPT
40
五、自动闭塞正常情况下的行车凭证
《技规》第314使用自动闭塞法行车时，列车 进入闭塞分区的行车凭证为出站或通过信号机 显示的允许运行的信号。
干沟间89公里488．5米处发生正面冲突，造成
2523次机车l、2、15、19位车辆脱轨，16、17、
18位车辆颠覆；848次重联机车颠覆，机次1位
车辆脱轨，机车报废4台，货车报废1辆，大破4

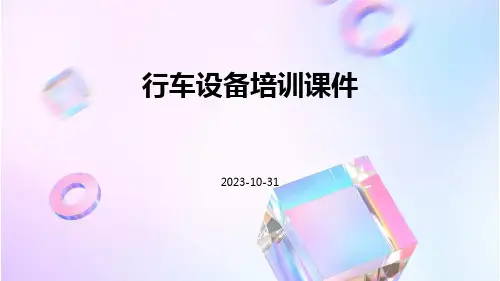

行车设备培训课件

行车设备培训课件
2023-10-31
目 录
• 行车设备介绍 • 行车操作规范 • 行车设备维护保养 • 行车安全知识 • 行车设备培训考试
01
行车设备介绍
行车的基本结构
吊钩
01
02
滑轮
钢丝绳
03Biblioteka 04驾驶室控制台
05
06
电机和传动系统
行车的操作原理
电力驱动系统 移动系统
升降系统 操作控制系统
行车的安全装置
在行车过程中，如果突然断电，需要立即停止操作，并采取相应的应急措施 。
机械故障
如果行车出现机械故障，需要立即停止操作，并联系维修人员进行维修。
03
行车设备维护保养
行车设备的日常检查
总结词
了解设备状态，预防潜在风险
02
详细描述
每日对行车设备进行例行检查，包括 但不限于以下方面
01
3. 安全装置
检查限位器、紧急开关、安全联锁等 安全装置是否灵敏可靠。
评分标准
理论考试评分标准包括答案正确性、语言表达清晰度等；实 践考试评分标准包括操作规范、操作技巧、设备维护保养等 。
考试成绩及证书发放
考试成绩
理论考试和实践考试成绩分别占总成绩的50%，根据学员在两个科目的得分综合 计算得出总成绩。总成绩达到合格线者方可获得证书。
证书发放
成绩合格的学员将获得行车设备培训证书，证书由培训机构颁发，证明学员具备 从事相关工作的资格和能力。
1. 机械部件
对轴承、滑轮等机 械部件进行润滑， 清理灰尘和杂物。
2. 电气设备
对电机、控制器等 进行清洁，检查电 线电缆是否有破损 或老化现象，并及 时更换。
3. 安全装置

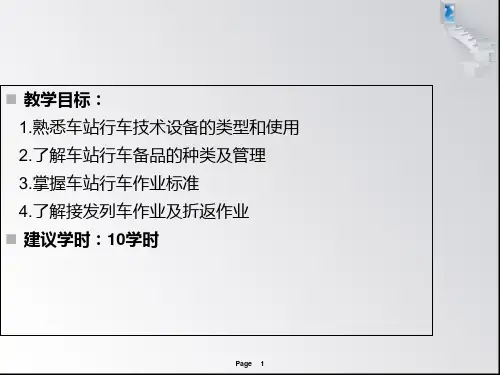

车站行车工作PPT课件

并检查有无妨碍列车运行及道岔转换的物品。 实验道岔及确认良好后，与行车调度员办理控制记录。 填写《道岔擦拭登记簿》。
Page 46
5、巡视检查制度 送电前，车站值班员应进行站线巡视，检查线路上有无
影响列车运行的异物。 对站内检修施工后的现场进行巡视检查，符合检修施工
Page 19
Page 20
Page 21
Page 22
Page 23
Page 24
Page 25
Page 26
Page 27
Page 28
二、行车备品的存放
行车备品应按规定要求存放，具体按照各城市轨道交通企 业制定的相关规定执行。
1、要求所有行车备品要进行整理、整顿。有序摆放，摆放 的地方做到干净、清爽。
车站行车作业包括行车接发作业、列车折返作业等。车 站行车作业应按照列车运行图要求，不间断地接发列车 与折返列车，确保行车安全与乘客安全。对车站行车作 业的基本要求是：
Page 35
1、执行命令听从指挥 严格执行单一指挥制，车站行车作业由车站值班员统一
指挥。列车在车站时，列车司机应在车站值班员指挥下 进行工作。车站值班员应认真执行行车调度员的命令和 上级领导的指示。
向；车站行车专用章；行车值班员签名；日期。 电话记录以每站一组100个号码，自每日0时起至24时
止，按日循环编号；相邻车站不能使用相同号码；每 个号码再一次循环中只准使用一次，号码一经发出无 论生效与否，均不得重发使用。
Page 12
填写路票应注意：值班员签名必须当班值班员手写，不能 使用值班员印章；路票日期以零点为界，按邻站给予确认 闭塞的电话记录号码时间为准；路票作为一种行车凭证， 具有一定的严肃性，不得做任何涂改，一经涂改了立即作 废。

行车室调度台有关设备显示及站场线路、信联闭设备知识ppt课件


二
站场线路
调车进路
以广州站为例： 本站是京广线、广茂线、广深线旅客列车终到、始发与中
转的车站，办理旅客列车接发、旅客乘降、行李包裹和邮件 的承运装卸业务，兼办货物列车接发及通过、白云专用线的 取送调车作业。
二
站场线路
车站用语：“东线”指京广下行线，“西线”指京广上行线。
XX站
广茂线
广深线
京广上行线
供电三员有关行车技术业务知识二
行车室（调度台）有关设备显示及 站场线路、信联闭设备知识
2019年5月5日
广州职工培训基地
行车基本知识
一
控制台显示
二
站场线路
三
信号联锁闭塞
一
控制台显示
一
控制台显示
一
控制台显示-一屏TYJL型
XX站
一
控制台显示-一屏TYJL型
一
控制台显示-多屏-DS6型
XX站
尚未排通； 黄色闪光──办理调车作业，始端或终端按钮按下，进路
尚未排通； 粉红色闪光──办理总取消； 红色闪光──办理总人解 ，正在延时解锁； 黄色──提示该信号在开放状态或相应股道有机占，信号
前后接点校核错或断丝(断丝时信号复示器为红闪)； 浅灰色──办理总人解时，等待输入口令。 深灰色──按下信号名称按钮，显示全部信号名称； 红色外框（方形，在名称外）──表明该信号的接近轨道
53
集中 信号员
174
集中 信号员
306
集中 信号员
456
集中 信号员
331
集中 信号员
246
集中 信号员
三
信号、联锁、闭塞
出站(进路)固定信号
车场别
方向

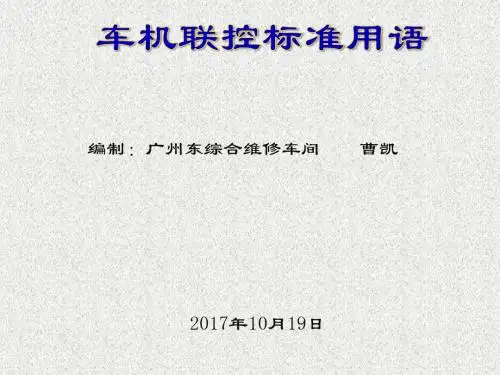

新版车机联控标准课件.ppt

确认前方闭塞分区有无列车占用 八、汛期Ⅰ级（或执行雨量警戒Ⅱ级）防洪地点作业 九、调车作业
一 、接车作业
1.正常一站一场接车作业
1、××（站、 场）× × （次）接近
呼叫时机：自动闭塞区段，列车接近第一接近通过信号机或规定
的呼叫点；半自动闭塞区段、自动站间闭塞及双线反方向行车时， 列车在规定的呼叫点。
××公里”；站内跨区间限速时为“站内至区间限速××公里”。
2 、××（次）×道通 过，[××（次）×道 出站信号好]站内限速 ××公里[区间××公 里××米限速××公 里]，司机明白。
列 车 司 机
1、××（次）××
（站）×道通过[××
（次）×道出站信号
车 站
好]，站内限速××公 里[区间××公里×× 米限速××公里]。
3、××（次） ×道通过[停车]
司机明白
4.由封锁区间接入列车时，执行本条规定。
车 站 值 班 员
2、××（次） ××（站、场） ×道通过[停车]
Байду номын сангаас
列 车 司 机
SLA
第二 第三 接近 接近
XLA
一 、接车作业
2.正常一站多场接车作业
呼叫时机：自动闭塞区段，列车接近第一接近通过信号机或规定
的呼叫点；半自动闭塞区段、自动站间闭塞及双线反方向行车时， 列车在规定的呼叫点。
2、一站多场发车作业
呼叫时机：列车站内停车再开或列车始发时，信号开放后
2、××（次） ×场×道出站 （发车进路）信 号好（了），× 场×道通过[停 车]司机明白。
列 车 司 机
1、××（次）× 场×道出站（发 车进路）信号好 （了）×场×道 通过[停车]。
车 站 值 班 员
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
