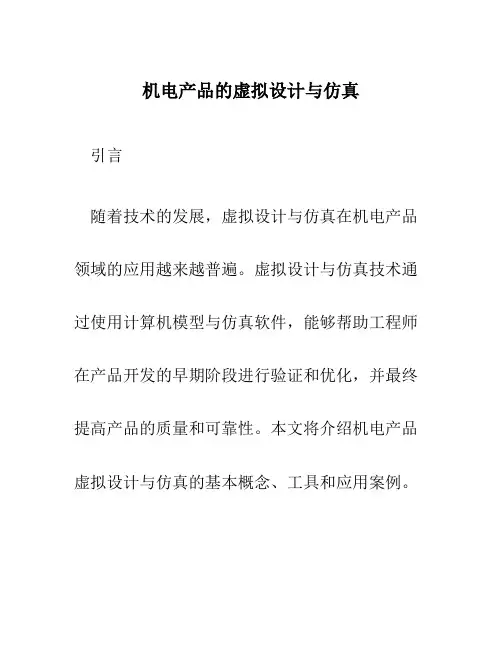

机电产品的虚拟设计与仿真引言随着技术的发展，虚拟设计与仿真在机电产品领域的应用越来越普遍。
虚拟设计与仿真技术通过使用计算机模型与仿真软件，能够帮助工程师在产品开发的早期阶段进行验证和优化，并最终提高产品的质量和可靠性。
本文将介绍机电产品虚拟设计与仿真的基本概念、工具和应用案例。
虚拟设计与仿真的基本概念虚拟设计与仿真是指基于计算机模型和仿真软件的工程设计方法。
它可以模拟真实世界中的机电产品及其系统，通过计算机模拟来预测和分析产品在不同工况下的性能和行为。
通过虚拟设计与仿真，工程师可以在产品实际制造前进行验证和优化，减少开发成本和时间。
虚拟设计与仿真包括以下几个主要的步骤：1.建模：根据机电产品的几何形状和物理特性，使用CAD（Computer-ded Design）软件创建产品的3D模型。
2.物理仿真：将产品模型导入仿真软件，根据产品的物理特性设置仿真参数，进行力学、动力学、热力学等多个方面的仿真分析。
3.结果分析：根据仿真结果，对产品的性能和行为进行分析和评估，不断进行修改和优化。
4.虚拟测试：在虚拟环境中模拟产品的使用场景，检查产品的可靠性、安全性和稳定性。
5.优化设计：基于虚拟测试的结果和分析，对产品进行优化设计，改善产品的性能和品质。
虚拟设计与仿真的工具在机电产品的虚拟设计与仿真过程中，有许多专业化的软件工具可以帮助工程师完成各种分析和验证任务。
以下是常用的几种工具：1.CAD软件：CAD软件（如SolidWorks、AutoCAD）用于创建机电产品的几何模型，确定产品的尺寸、形状和结构。
2.有限元分析软件：有限元分析（FEA）软件（如ANSYS、ABAQUS）用于对产品的结构进行强度、刚度、振动等方面的仿真分析。
3.电磁场仿真软件：电磁场仿真软件（如FEKO、CST Studio Suite）用于分析产品在电磁场中的行为，如电磁干扰、电磁散射等。
4.多体动力学仿真软件：多体动力学仿真软件（如ADAMS、Simpack）用于分析机电产品的运动学和动力学特性，模拟产品的运动和相互作用。
机电系统的模拟仿真与分析电子与电气工程是现代科技领域中至关重要的学科之一。
随着科技的不断发展，机电系统的模拟仿真与分析在电子与电气工程中扮演着重要的角色。
本文将探讨机电系统的模拟仿真与分析的意义、方法以及应用。
一、机电系统的模拟仿真与分析的意义机电系统是由电气设备和机械设备组成的复杂系统，广泛应用于各个领域，如工业制造、交通运输、能源等。
通过对机电系统进行模拟仿真与分析，可以帮助工程师更好地理解系统的运行原理和性能特点，提前发现潜在问题，优化设计方案，提高系统的可靠性和效率。
二、机电系统的模拟仿真与分析的方法1. 建立数学模型：首先，需要对机电系统进行建模，将其抽象成数学方程或模型。
这一步骤需要对系统的结构、参数、工作原理等进行深入的了解和分析。
常用的建模方法包括等效电路法、微分方程法、状态空间法等。
2. 选择仿真工具：在建立数学模型之后，需要选择合适的仿真工具进行仿真分析。
目前市场上有很多专业的仿真软件，如MATLAB、Simulink、ANSYS等。
这些软件提供了丰富的模型库和仿真工具，能够辅助工程师进行系统的仿真分析。
3. 进行仿真实验：通过仿真软件，可以对机电系统进行各种仿真实验。
例如，可以模拟不同工况下系统的运行情况，分析系统的响应特性、能耗、稳定性等。
仿真实验可以帮助工程师更好地理解系统的性能，并进行参数优化和设计改进。
4. 分析仿真结果：在进行仿真实验后，需要对仿真结果进行分析和评估。
通过对仿真结果的分析，可以了解系统的优势和不足之处，找出问题所在，并提出改进措施。
这一步骤需要运用工程知识和经验，结合仿真结果进行综合分析。
三、机电系统的模拟仿真与分析的应用机电系统的模拟仿真与分析在实际工程中有着广泛的应用。
以下是几个常见的应用领域：1. 工业制造：在工业制造领域，机电系统的模拟仿真与分析可以帮助工程师优化生产线的布局和运行参数，提高生产效率和产品质量。
通过仿真实验，可以模拟不同工况下的生产线运行情况，分析瓶颈和优化方案，提高生产线的整体性能。
机电一体化系统的建模与仿真机电一体化系统是近年来工业自动化发展的一个重要方向，它将机械、电气、电子、计算机等多个学科有机结合，实现了产品的智能化和高效化。
在机电一体化系统的设计和开发过程中，建模与仿真是非常关键的一环。
本文将探讨机电一体化系统的建模与仿真的重要性、方法和应用。
一、机电一体化系统建模的重要性1. 减少开发成本和时间：通过建模与仿真，可以在产品实际制造之前发现问题和缺陷，减少开发过程中的试错成本和时间。
同时，可以在虚拟环境中对系统进行优化，提高产品的性能和质量。
2. 提高系统可靠性：通过建模与仿真，可以深入分析系统的运行过程，预测出潜在的故障和问题，并进行针对性的优化。
这样可以提高系统的可靠性和稳定性，减少故障率和维修成本。
3. 优化系统性能：建模与仿真可以帮助工程师在设计阶段进行多种方案的比较和评估，找出最优解决方案。
通过对系统进行仿真和测试，可以预测系统在不同工况下的性能，并进行优化调整，以实现更好的工作效果。
二、机电一体化系统建模与仿真的方法1. 建模方法（1）物理模型：通过对机电一体化系统的结构、元件和工作原理进行建模，可以快速构建一个具有物理实际意义的模型。
采用物理模型可以更好地反映系统的实际情况，但是建模过程相对较复杂。
（2）数据驱动模型：通过收集和分析大量的实验数据，利用统计学和机器学习等方法建立数学模型。
数据驱动模型可以根据实际数据自动调整和更新，适用于一些复杂的非线性系统。
2. 仿真方法（1）数学仿真：利用计算机进行大规模的数值计算，对系统进行仿真模拟。
数学仿真可以基于系统的物理模型和数学模型，通过输入不同的参数和条件，模拟系统在不同工况下的运行状态，预测系统的性能指标。
（2）软件仿真：通过专门的软件工具，如MATLAB、Simulink等进行系统建模和仿真。
这些软件提供了丰富的模型库和仿真环境，可以方便地进行建模和仿真分析。
同时，软件仿真还可以与物理实验相结合，进行混合仿真，提高仿真的准确性。

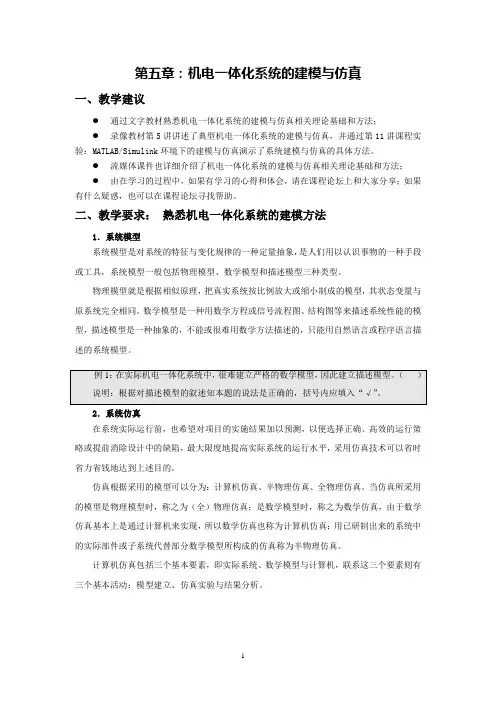

第五章：机电一体化系统的建模与仿真一、教学建议●通过文字教材熟悉机电一体化系统的建模与仿真相关理论基础和方法；●录像教材第5讲讲述了典型机电一体化系统的建模与仿真，并通过第11讲课程实验：MATLAB/Simulink环境下的建模与仿真演示了系统建模与仿真的具体方法。
●流媒体课件也详细介绍了机电一体化系统的建模与仿真相关理论基础和方法；●由在学习的过程中，如果有学习的心得和体会，请在课程论坛上和大家分享；如果有什么疑惑，也可以在课程论坛寻找帮助。
二、教学要求：熟悉机电一体化系统的建模方法1．系统模型系统模型是对系统的特征与变化规律的一种定量抽象，是人们用以认识事物的一种手段或工具，系统模型一般包括物理模型、数学模型和描述模型三种类型。
物理模型就是根据相似原理，把真实系统按比例放大或缩小制成的模型，其状态变量与原系统完全相同。
数学模型是一种用数学方程或信号流程图、结构图等来描述系统性能的模型，描述模型是一种抽象的，不能或很难用数学方法描述的，只能用自然语言或程序语言描述的系统模型。
2．系统仿真在系统实际运行前，也希望对项目的实施结果加以预测，以便选择正确、高效的运行策略或提前消除设计中的缺陷，最大限度地提高实际系统的运行水平，采用仿真技术可以省时省力省钱地达到上述目的。
仿真根据采用的模型可以分为：计算机仿真、半物理仿真、全物理仿真。
当仿真所采用的模型是物理模型时，称之为（全）物理仿真；是数学模型时，称之为数学仿真，由于数学仿真基本上是通过计算机来实现，所以数学仿真也称为计算机仿真；用已研制出来的系统中的实际部件或子系统代替部分数学模型所构成的仿真称为半物理仿真。
计算机仿真包括三个基本要素，即实际系统、数学模型与计算机，联系这三个要素则有三个基本活动：模型建立、仿真实验与结果分析。
3．机电一体化系统的数学模型机电一体化系统属多学科交叉领域，可通过仿真手段进行分析和设计，而机电一体化系统的计算机仿真是建立在其数学模型基础之上，因此需要首先用数学形式描述各类系统的运动规律，即建立它们的数学模型。
机电一体化系统设计与仿真随着科技的不断发展，机电一体化系统的设计与仿真成为了各个领域重要的应用。
机电一体化系统指的是在机械和电子方面的相互作用中融合的系统，它的研发涵盖了机械、电子、控制等多个学科。
在工业化领域，机电一体化系统的使用可以有效地简化生产流程，提升生产效率，减少了不必要的人力和时间成本。
本文将针对机电一体化系统的设计与仿真进行探讨。
一、机电一体化系统的结构设计机电一体化系统的结构设计是机电一体化系统的基础，通常由机械结构和电气元件两部分组成。
机械结构是机电一体化系统的主体，包括传动部分、载体部分和功能部分。
它主要由零部件和装配结构组成，其中零部件通常具有自身的机械特性，如刚度、热膨胀系数等。
电气元件作为机电一体化系统中不可或缺的一部分，负责控制和传输信号，包括传感器、执行器、电源和信号采集器等。
在机电一体化系统的结构设计中，应当考虑系统的尺寸、重量、可靠性、可维护性、成本和使用寿命等方面。
二、机电一体化系统的控制设计机电一体化系统的控制设计是机电一体化系统中非常重要的一环，控制系统是整个机电一体化系统的大脑。
控制系统主要由软件和硬件组成，其中软件部分包括嵌入式系统和PC机，而硬件部分则包括控制板、开发板、测试板和扩展板等。
机电一体化系统的控制设计需要综合地考虑控制策略、数据通信和数据处理等方面，为整个机电一体化系统提供有力的保障。
三、机电一体化系统的仿真设计机电一体化系统的仿真设计是机电一体化系统中非常必要的一环，仿真技术可以帮助我们列举各种可能的系统问题，小范围内进行测试，有效的减少在系统设计和调试阶段中的成本和时间浪费，为实际应用提供有力的支持。
三维建模和仿真模拟是机电一体化系统仿真设计中的关键技术，模拟结果和实际情况有很好的吻合度，可以给我们提供重要的数据和实验。
四、机电一体化系统设计的局限性与展望随着机电一体化技术的不断发展，机电一体化系统的设计和仿真技术不断得到提升，但是施行机电一体化系统的实际操作还需要克服一系列局限性。
机电系统的运动学仿真与分析引言：机电系统是由机械和电气两部分组成的复杂系统，其运动学仿真与分析是研究和评估机电系统性能的关键任务。
本文将探讨机电系统运动学仿真和分析的概念、方法和应用。
通过运动学仿真和分析，可以提前发现问题，改进系统设计，提高系统的性能和可靠性。
一、机电系统的基本概念机电系统是指由机械部件和电气部件组成的系统。
机械部件包括各种机械元件、传感器、执行器等，电气部件包括各种电气元件、电机、传感器等。
机电系统的运动学是研究系统各部件之间相对运动和位置关系的学科。
二、机电系统的运动学仿真方法1. 基于MATLAB/Simulink的仿真MATLAB/Simulink是一种常用的仿真平台，可以用于建立机电系统的数学模型，并进行仿真和分析。
通过建立系统的数学模型，可以模拟系统的运动行为，评估系统的性能和响应。
2. 基于ANSYS的仿真ANSYS是一种常用的有限元分析软件，可以用于机电系统的运动学仿真和分析。
通过使用ANSYS软件，可以建立机电系统的有限元模型，并进行运动学仿真和分析。
通过仿真和分析，可以评估系统的结构强度、稳定性等。
3. 基于虚拟样机的仿真虚拟样机是指通过计算机模拟和仿真技术，建立机电系统的虚拟样机，并进行运动学仿真和分析。
通过使用虚拟样机，可以实时模拟和评估机电系统的运动行为，发现潜在问题，优化系统设计。
三、机电系统的运动学仿真与分析的应用1. 机械手臂运动学仿真与分析机械手臂是一种典型的机电系统，通过运动学仿真和分析，可以评估机械手臂的运动范围、精度和速度等性能指标。
同时，可以优化机械手臂的结构设计，提高其运动精度和稳定性。
2. 电动汽车行驶仿真与分析电动汽车是一种典型的机电系统，通过运动学仿真和分析，可以评估电动汽车的行驶性能，如加速度、最高速度和续航里程等。
同时，可以优化电动汽车的动力系统设计，提高其能效和性能。
3. 机械加工过程仿真与分析在机械加工过程中，通过运动学仿真和分析，可以评估机床的加工精度、切削力和工件表面质量等。
机电系统仿真与优化设计技术研究机电系统仿真与优化设计技术研究的重要性和目的机电系统是指由机械和电气设备组成的系统，广泛应用于各行各业，如制造业、交通运输、能源、建筑等领域。
机电系统的性能直接关系到产品的质量和效率，因此仿真与优化设计技术的研究对于提高机电系统的性能具有重要意义。
机电系统仿真与优化设计技术能够通过模拟和分析机电系统的运行过程，揭示系统在不同工况下的性能特点，并结合优化算法寻找系统设计的最优方案。
这项技术的研究不仅可以降低产品开发的成本和周期，还能提高生产效率、节约能源、减少废物产生，从而提高企业的竞争力和可持续发展能力。
机电系统仿真与优化设计技术的研究内容和方法1. 仿真模型的建立：首先需要建立机电系统的仿真模型，包括机械、电气和控制系统的数学模型。
在建模过程中，需要考虑各种物理特性、工作条件和约束条件，并结合实际数据进行参数的标定和验证。
2. 仿真分析和优化算法：通过仿真模型，可以对机电系统的性能进行分析和评估，如动力学特性、能耗、噪声等。
在此基础上，可以运用优化算法，如遗传算法、粒子群优化算法等，寻找最优设计方案，以达到提高机电系统性能的目的。
3. 多学科优化设计与集成：机电系统往往是一个复杂的多学科系统，涉及机械、电气、控制等多个学科领域。
因此，研究中需要考虑不同学科之间的相互影响和耦合，并实现优化设计与集成。
例如，可以采用多学科协同设计的方法，在系统设计的不同阶段引入专家知识和经验，以提高设计的效率和性能。
4. 仿真验证和实验测试：仿真结果的可靠性和准确性是保证优化设计的有效性的关键。
因此，在仿真与优化设计技术的研究中，需要对仿真结果进行验证和实验测试。
通过与实际测试结果的比对，可以评估仿真模型的准确性，并对设计方案进行改进和优化。
机电系统仿真与优化设计技术在实际应用中的案例1. 制造业：在制造业中，通过机电系统仿真与优化设计技术可以提高生产线的效率和质量。
例如，通过优化机械设备的结构和控制参数，可以降低能耗和噪声，提高生产效率和产品质量。
机械与车辆学院《机电控制系统仿真与软件设计》报告（2014-2015学年第一学期）课程设计题目：水塔水位机电控制系统设计与仿真一、课程设计性质和目的机械电子工程专业是一个对实践、应用能力要求很强的专业，机电控制系统设计与仿真课程学习的目的是让学生借助MATLAB软件来研究机电控制系统的设计方法，与传统控制系统设计采用直接编写程序代码不同的是，本课程是在MATLAB/SIMULINK中设计出控制系统模型，再通过Embedded Coder将控制系统模型生成可执行的C代码，然后加载至MCU中去，采用这种新颖的方法，不用再专注于繁琐程序代码的编写工作，而可以将精力花费在控制算法的研究上。
通过学习本课程让学生也了解现代控制行业发展趋势及控制系统实现的先进方法。
二、课程设计的内容及要求在Proteus中建立起水位控制系统仿真模型，如图所示：B表示为下限水位传感器，C表示为上限水位传感器，D1为指示灯，电机为泵。
图1 水位控制系统仿真模型下限水位传感器B接单片机P1.0管脚，上限水位传感器接单片机P1.1管脚，指示灯D1接单片机P1.3管脚，电机由单片机P1.2经过光耦和继电器来控制。
工作过程是：（1）水位未到下限水位时，泵工作抽水，同时D1指示灯常亮，水位超过下限水位继续上升。
（2）当水位上升到上限水位时，泵停止工作，同时D1指示灯灭，（3）如果下限水位传感器未动作，而上限水位传感器却动作了，则泵停止工作，同时指示灯D1开始按一定时间间隔闪烁报警。
（4）根据上述的控制要求在SIMULINK中，运用Stateflow工具箱建立起该控制系统的模型，并进行仿真运行分析，达到控制系统要求后，再通过SIMULINK菜单code选项，c/c++ code/build model，生成嵌入式C代码。
然后在Keil中对生成的C代码进行I/O配置和适当修改，编译成HEX文件，最后将该HEX文件加载至Proteus仿真平台就可以验证代码的正确性了。
