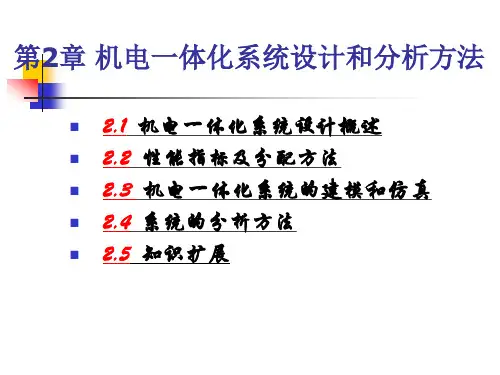

《机电一体化系统设计》_机电一体化系统设计和分析方法共32页

机电一体化系统设计第一篇：机电一体化系统设计机电一体化系统设计1、动力系统（动力源）、传感检测系统（传感器）、执行元件系统（如电动机）等五个子系统组成。

2、系统必须具有以下三大“目的功能”：①变换（加工、处理）功能；②传递（移动、输送）功能；③储存（保持、积蓄、记录）功能。

3的变换、调整功能，可将接口分成四种：1）零接口；2）无源接口；3）有源接口；4）智能接口。

4、机电一体化系统设计的考虑方法通常有：机电互补法、结合（融合）法和结合法。

5擦、低惯量、高强度、高谐振频率、适当的阻尼比等要求。

6、为达到上述要求，主要从以下几个方面采取措施：1）采用低摩擦阻力的传动部件和导向支承部件，如采用滚珠丝杠副、滚动导向支承、动（静）压导向支承等。

2如用加预紧的方法提高滚珠丝杠副和滚动导轨副的传动和支承刚度；采用大扭矩、宽调速的直流或交流伺服电机直接与丝杠螺母副连接以减少中间传动机构；丝杠的支承设计中采用两端轴向预紧或预拉伸支承结构等。

3的等效动惯量，尽可能提高加速能力。

5如选用复合材料等来提高刚度和强度，减轻重量、缩小体积使结构紧密化，以确保系统的小型化、轻量化、高速化和高可靠性化。

第二篇：机电一体化系统设计讲稿项目一数控车床主传动系统设计与部件选择1.1无级变速传动链1.1.1机床主传动系统设计满足的基本要求机床主传动系统因机床的类型、性能、规格尺寸等因素的不同，应满足的要求一也不一样。

在设计机床主传动系统时最基本的原则就是以最经济、合理的方式满足既定的要求。

在设计时应结合具体机床进行分析，一般应满足下述基本要求:(1)满足机床使用性能要求。

首先应满足机床的运动特性，如机床的主轴有足够的转速范围和转速级数(对于主传动为直线运动的机床，则有足够的每分钟双行程数范围及变速级数);传动系统设计合理，操作方便灵活、迅速、安全可靠等。

(2)满足机床传递动力要求。

主电动机和传动机构能提供和传递足够的功率和转矩，具有较高的传动效率。

机电一体化系统的设计分析机电一体化系统主要是在机械原有功能的基础上，将微电子技术应用在其中，从而使机械与电子得到有机结合，使机械具备更强大的功能。

机电一体化系统的应用使得机械的控制功能越来越复杂，使得机械的控制难度得到加大，对机械控制系统的要求也日益提高。

将计算机技术应用在机电一体化系统中，可提高机械的控制力度，从而促进机械性能的提升，让机械的操作更便捷和灵活，提高机械操作的效率和质量。

1 机电一体化系统的设计策略1.1 纵向分层设计法纵向分析设计法主要从机电一体化系统的整体来考虑，对机电一体化系统的纵向结构和功能进行系统化设计，从而使机电一体化系统的结构层次更加分明，并且提高结构层次与组织架构的对应性。

当面对不同的操作任务时，可以实现不同任务由不同结构层次负责，使机电一体化系统的结构层次得到充分的利用，体现了机电一体化系统纵向设计的精细化和科学化，实现了机电一体化系统宏观设计和微观设计的有机结合。

当然，宏观设计和微观设计隶属不同的机构层次。

宏观设计具有一定的战略性，主要为了实现机电一体化系统的经济目标和技术目标，主要在结合企业的管理层意见的基础上，再考虑企业高级技术进行完成；微观设计也属于战略性设计，但是其战略性主要体现在具体的设计技术和方案等方面，因此微观设计一般由技术部门独立完成。

1.2 横向分块设计法在应用机电一体化系统横向分块设计法时，主要包括以下方式：①替代法。

替代法主要是将机械中的复杂部件进行替换，将电子元件取代原有机械部件的位置，从而完善机械的功能，使机电一体化系统更加的优化。

例如，在对齿轮调速系统进行调整时，可利用伺服机电来弥补齿轮调速系统的不足，扩大调速范围和调速精度，从而使扭矩发生转变，让机电一体化系统的机构更加简洁，使机电一体化系统制造的周期得到缩减。

值得注意的是，在进行电子原件的替换时，必须严格遵守摩尔定律，从而在确保机电一体化系统性能的基础上，减低生产的投入。

而且随着科学技术水平的提高，电子原件替代法也将成为机电一体化系统设计的趋势之一；②融合法。
