2013年沪粤版第十三章探究简单电路测试题

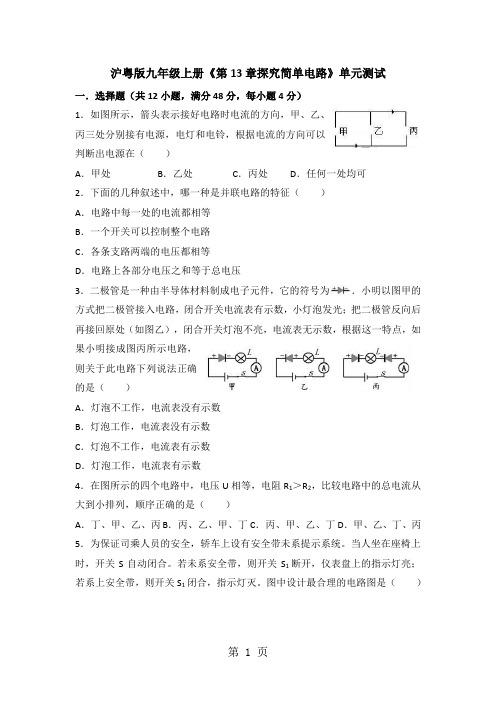

沪粤版九年级上册《第13章探究简单电路》单元测试一．选择题（共12小题，满分48分，每小题4分）1．如图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（）A．甲处B．乙处C．丙处D．任何一处均可2．下面的几种叙述中，哪一种是并联电路的特征（）A．电路中每一处的电流都相等B．一个开关可以控制整个电路C．各条支路两端的电压都相等D．电路上各部分电压之和等于总电压3．二极管是一种由半导体材料制成电子元件，它的符号为．小明以图甲的方式把二极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是（）A．灯泡不工作，电流表没有示数B．灯泡工作，电流表没有示数C．灯泡不工作，电流表有示数D．灯泡工作，电流表有示数4．在图所示的四个电路中，电压U相等，电阻R1＞R2，比较电路中的总电流从大到小排列，顺序正确的是（）A．丁、甲、乙、丙 B．丙、乙、甲、丁 C．丙、甲、乙、丁 D．甲、乙、丁、丙5．为保证司乘人员的安全，轿车上设有安全带未系提示系统。

当人坐在座椅上时，开关S自动闭合。

若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。

图中设计最合理的电路图是（）A．B． C． D．6．小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。

四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。

下图5为小明同学设计的模拟电路图，你认为不符合要求的是（）A．B．C．D．7．小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（）A． B． C．D．8．现有三个轻质小球，实验发现任意两个小球相互靠近（未接触），都相互吸引，由此可判断（）A．两个小球带负电，一个带正电B．两个小球都带正电，一个带负电C．一个带正电，一个带负电，一个不带电D．一个带电，两个不带电9．如图所示，有带风叶的小电动机一台，电热丝一段，开关两只，插头一只，导线若干。

第13章探究简单电路单元测试一.单选题（共12题；共36分）1.如图所示电路，当开关S断开时，下列说法中正确的是（）A. 开关两端电压为零B. 电源两端电压为零C. 电灯两端电压为零D. 以上说法都不对2.下图中的电路图和实物图相对应的是( )A. B. C. D.3.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.5.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A6.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5VB. 5.5VC. 3VD. 2V7.关于电流的方向，下列说法中正确的是（）A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向就是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定．8.如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A. 0.9V 3.6VB. 0.9V 0VC. 4.5V 0VD. 4.5V 4.5V9.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流10.图中的电路图和实物图相对应的是（）A. B. C. D.11.如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（）A. V1示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A2示数大于A1示数12.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d二.填空题（共8题；共24分）13.如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的________，房间里的电视机与电灯在电路中是________联的．14.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象．这是因为塑料丝带了________ 电荷（选填“同种”或“异种”）．15.物理学中，把毛皮摩擦过的橡胶棒上所带的电荷规定为________ 电荷（“正”或“负”）；把 ________ （“正”或“负”）电荷定向移动的方向规定为电流的方向。

《第十三章 探究简单电路》单元检测题及答案（时间：６０分钟 满分：100分）一、选择题（共36分，每小题只有一个正确答案，每小题3分。

）1. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ） A ．冰箱内的照明灯和压缩机串联B ．冰箱内的照明灯和压缩机并联，开关S 在干路上C ．冰箱内的照明灯和压缩机并联，开关S 和照明灯串联D ．冰箱内的照明灯和压缩机并联，开关S 和压缩机串联 2. 下列家用电器或家庭电路元件中属于串联的是( )A.电视机和电冰箱B.两孔插座与三孔插座C.电灯和控制它的开关D.不同房间内的电灯3. 电路中有三盏灯泡，开关一闭合，三盏灯泡都亮，开关一断开，三盏灯泡都熄灭，据此来判断这三盏灯泡的连接方式应为( ) A.一定是串联的 B.一定是并联的 C.一定是混联的D.上述三种情况可能都有4.有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。

如图1所示电路图中，符合上述要求的是（ ）图15. 如图2所示的电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。

此电路的故障可能是( )A.开关S 接触不良B.电灯L 1灯丝断了C.电灯L 1的两个接线柱被一根导线直接相连D.电灯L 2灯丝断了 6. 对于图3所示的电路，下列说法中错误的是( )A.开关S 1、S 2、S 3不能同时闭合B.开关S l 、S 3闭合，S 2断开时，只有L 2灯工作C.开关S 3不能控制L 2灯的工作D.开关S 2、S 3闭合，S 1断开时，只有L 1灯工作SL 1L 2图2S 3S 2S 1L 2L 1图3图47. 如图4所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ，下列说法正确的是（ ） A.I A ＞I B ＞I C B.I A ＜I B ＜I C[ C.U AB ＝U BC ＝U AC D.U AC ＝U AB ＋U BC8. 用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路，其中电流表A 1能正确测L 1的电流的是( )A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2图5A B C D9. 如图6所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是( ) A.M 接a ，N 接b B.M 接c ，N 接d C.M 接d ，N 接aD.M 接d ，N 接cAMNSabcdSVL 1L 2图6 图710. 如图7所示，开关S 闭合时，电压表示数为9 V ，开关S 断开时，电压表示数为3 V 。

第十三章研究简单电路一、选择题1.家用日光灯正常工作时的电流约为（）A. 0.2 安B. 1.5安C. 10安 D. 220安2.有 A、B、C 三个轻质小球，当两两凑近时，相互都互相吸引，则这三个小球（）A. 三个小球都带电B. 只有一个小球带电C. 必定有一个小球不带电，另两个带异种电荷D. 必定有一个小球不带电，另两个带同种电荷3.某医院的病房为了方便病人与护士间的交流，要求设计一个服务提示装置：当一号病床的病按下开关时，护士站的电铃响起，同时代表一号病床的小灯泡亮起；当二号病床的病按下开关时，护士站的电铃响起，同时代表二号病床的小灯泡亮起．图中切合要求的电路图是（）A. B. C.D.4.用毛皮摩掠过的橡胶棒接触验电器的金属球（如下图），发现验电器的两个金属箔片张开。

以下说法正确的选项是（）A.毛皮和橡胶棒摩擦的过程中创建了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒获得电子C.验电器的金属箔片张开是由于带了异种电荷D.橡胶棒接触验电器的金属球时，电子向橡胶棒转移5.如下图电路，以下说法正确的选项是()A. 只接通 S2灯亮，电铃响B. 只接通 S1灯亮，电铃响C. 只断开 S3灯亮，电铃响D. 只断开 S1灯亮，电铃响6.在选择电压表的量程时，正确的选项是（）A.尽可能选择大一些的量程B.经试触后被测电压不超出小的量程时，尽可能选择小量程C.只管采纳的量程不一样，但对丈量结果毫无影响D.为使丈量结果更精准，量程选得越小越好7.如下图，某同学将一张细条状铝箔纸的两头分别压在干电池的正负极，发现铝箔纸发热并焚烧，对于该实验的剖析正确的选项是（）A. 实验时干电池的正极与正极相连B. 用一般纸取代铝箔纸也能焚烧C. 实验中铝箔纸没有发生化学变化D. 该实验能说明短路带来的危害8.在倡导环保的现在，深圳公共租借自行车风靡，热爱骑行的人们发现绿道旁的路灯老是一齐亮、一齐灭。

假如它们此中一盏灯的灯丝断了，其余灯还能正常发光。

第十三章《探究简单电路》单元测试题题号 得分一二三四五总分9.如图 4 所示，小明用桔子、铜片、锌片制作了一个“水果电池”。

观察电压表指针的偏转与接 线可知：这个电池的电压是______V ，______片是它的正极。

10.厦门岛常年有白鹭栖息，它们有时会在高压铁塔上筑巢，这样遇到雨天，鸟巢潮湿会__________，引起电路发生___________，而且威胁鸟儿自身生命安全，电业局工人师傅为 了做到“输电、护鸟两不误”，在关键部位挂上了特制的鸟笼。

题答 要 不内线封 说明：1.本卷共有五大题，24 小题.全卷满分 100 分，考试时间为 100 分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣 1 分.二、选择题（共 20 分，第 11～14 小题，每小题 3 分；第 15，16 小题每小题 4 分， 全部选择正确得 4 分，选择正确但不全得 2 分，不选、多选或错选得 0 分）学11.用毛皮摩擦过的橡胶棒去靠近一个用丝线悬挂着的通草球，若通草球被吸引，则该通草球 _ _ _ _ __ _ _ _ _ 名 ---------------------------------------------------------------------------------------------------------------（- ） A ．一定带负电； C ．一定不带电； B ．一定带正电； 一、填空题（共 20 分，每空 1 分）D ．可能带正电，也可能不带电1.跟毛皮摩擦过的橡胶棒带______电。

这是因为在摩擦过程中橡胶棒________电子（选填“得 到”或“失去”）。

12.“0.15 A ”最可能是下列哪个用电器工作时的电流-----------------------------------------------（-A.家用电冰箱B.家用空调器C. 普通的白炽灯D. 普通计算器））姓13. 把电流表接入电路时，有时要试触，其目的是----------------------------------------------------（-A.检查电流表是不是完好2.实验室常用的检验物体是否带电的仪器是 ，它是利用 原理制成的。

沪粤版九年级物理上册第十三章探究简单电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、玩具警车的简化电路主要由电动机和灯泡组成，下面的设计图中电路安全且电动机和灯泡都能独立工作的是（）A．B．C．D．2、两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数是A2的两倍D．断开S2后，灯泡L1的亮度变大3、下面数据中符合生活实际的是（）A．教室里课桌的高度大约是80dm B．一名中学生的质量约为500kgC．人体感觉舒适的气温约为40℃D．人体安全电压不高于36V4、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。

闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。

下列电路符合要求的是（）A．B．C．D．5、如图所示是电压表的表盘，其示数是（）A．2.05V B．2.5V C．10.5V D．12.5V6、关于摩擦起电和电路，下列说法正确的是（）A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C．图丙中，可以用导线将电池正负极长时间直接连接D．图丁中，小彩灯之间的连接方式是并联7、在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料管靠近“章鱼”，“章鱼”使飞起来，如图所示。

第13章探究简单电路单元测试【满分：100分时间：45分钟】一．选择(共15小题，每小题3分，本大题共45分)1．两个带电体接触后都不带电了，说明它们原来带的电是（）A.同种电荷B.异种电荷C.等量同种电荷D.等量异种电荷【答案】D【解析】A．因为同种电荷排斥，不发生电荷的中和现象，故A不符合题意；B．异种电荷吸引，但如果不是等量的异种电荷不能中和完全，物体也会带电，故B不符合题意；C．如果带等量同种电荷接触后不能发生电荷的中和现象，物体还要带点，故C不符合题意；D．两个带电体接触后都不带电了，说明它们原来带的电是等量异种电荷，故D符合题意。

故选D。

2．“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析不正确的是（）A．光滑铅块挤压在一起就能“粘”住--因为分子间没有斥力B．吸盘式挂衣钩能够“粘”在墙上--由于大气压的作用C．刚从冷冻室拿出的冰棒会“粘”住舌头--因为液体瞬间凝固D．穿在身上的化纤衣服易“粘”毛绒--因为衣服带静电【答案】A【解析】A．分子间的引力和斥力是同时存在的，故A不正确，A符合题意；B．挂衣钩是被大气压压在墙上的，故B正确，B不符合题意；C．冰棒会“粘”住舌头，是因为舌头上的水分遇到温度较低的冰棒凝固成冰，故C正确，C 不符合题意；D．化纤衣服与皮肤摩擦时，会产生静电，吸引较小的毛绒，故D正确，D不符合题意。

故选A。

3．取两个相同的验电器A和B，使A带电，B不带电。

可以看到A的金属箔张开，B的金属箔闭合（如图）。

用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是（）A．A和B都不变B．A变小，B张开C．A变大，B不变 D．A闭合，B张开【答案】B【解析】用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上所带电荷通过电子的移动向B验电器转移，若A带正电，B上的自由电子通过金属棒向验电器A转移，使B带正电；若A带负电，A上的自由电子通过金属棒向B移动，使B带负电。

第十三章《探究简单电路》单元测试试卷满分：100分时间：90分钟一、单选题（每小题3分，共21分）1．如图所示的电路，下列分析正确的是（）A．若S1，S2，S3都闭合时，则L1，L2并联B．若S1，S2，S3都闭合时，则L1，L2串联C．S3断开，S1，S2闭合，L1，L2并联D．S1闭合，S2，S3断开，L1，L2串联2．如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1和L2都不亮B．L1不亮，L2亮C．L1和L2都亮D．L2不亮，L1亮3．如图，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，L1不亮；当把导线并接在灯L2两端时，发现两灯都不亮，则（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路4．验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B连接起来的瞬间（如图乙所示），金属棒中（）A．电流方向无法确定B．电流方向由A到BC．电流方向由B到A D．始终无电流5．用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法正确的是（）A．摩擦起电的实质是创造了电荷B．箔片张开是由于同种电荷互相排斥C．接触时正电荷从玻璃棒转移到验电器D．玻璃棒与丝绸摩擦后由子得到电子而带正电6．如图为部分物质的原子核对核外电子束缚能力强弱情况，束缚能力越弱越容易失去电子。

现用丝绸摩擦石蜡，然后将该石蜡靠近轻质小球A，发现它们相互排斥，下列说法中正确的是（）A．小球可能带负电也可能不带电B．丝绸和石蜡摩擦过程中，石蜡一定失去电子C．丝绸和石蜡摩擦起电过程中，丝绸会失去电子D．若用丝绸摩擦过的玻璃棒靠近轻质小球A，它们也一定会互相排斥7．电动独轮车（如图）是青年人追求时尚的代步工具。

当电源开关S1闭合时指示灯亮起，独轮车处于待机状态；当人站在独轮车上时开关S2自动闭合，电动机才能启动，开始运动。

第十三章探究简单电路一、选择题(每题3分,共30分)1.下列数据最接近实际的是()A.一节新干电池的电压为2 VB.家用日光灯正常发光时的电流约为200 mAC.电冰箱正常工作时的电流接近4 AD.对人体而言的安全电压是不高于3.6 V2.一个轻质小球靠近用毛皮摩擦过的橡胶棒时,它们相互吸引,则小球()A.一定不带电B.一定带负电C.一定带正电D.可能不带电3.下列现象中,不能用静电知识解释的是 ()A.晚上脱化纤毛衣时会有火花产生B.油罐车尾部常拖着一条铁链C.擦黑板时粉笔灰四处飘落D.电视机屏幕上会吸附灰尘4.如图1所示,下列有关电现象的四幅图的说法中正确的是 ()图1A.图甲中,玻璃棒和丝绸摩擦时玻璃棒失去电子带负电,丝绸因有了多余电子而带等量的正电B.图乙中,在闭合回路中电源外部的电流总是从电源负极流向电源正极C.图丙中,两个小灯泡是串联关系D.图丁中,带电体接触验电器的金属球时,验电器的金属箔张开,是因为同种电荷互相排斥5.如图3所示,与图2所示实物图一致的电路图是 ()图2图36.梁辰同学在用电流表测电流的实验中,闭合开关时,发现灯泡发光但电流表指针向没有刻度的一侧偏转,其原因是 ()A.电流表烧坏了B.电流表“+”“-”接线柱接反了C.被测电流超过了电流表的量程D.电路出现断路7.如图4所示,电源电压为 5 V,闭合开关,电压表的示数为 3 V,下列说法中正确的是()图4A.灯L1两端的电压为3 VB.灯L1两端的电压为2 VC.电源电压与灯L1两端的电压之和为3 VD.灯L2两端的电压为2 V8.现代社会倡导文明出行,某班同学对十字路口人行横道的红、绿交通信号灯进行了观察,画出了如图5所示的控制人行红、绿灯的电路图,你认为可行的是 ( )图59.如图6所示,下列判断中正确的是 ()图6A.灯L1与灯L2并联,电压表测灯L1两端的电压B.灯L1与灯L2并联,电压表测灯L2两端的电压C.灯L1与灯L2串联,电压表测灯L1两端的电压D.灯L1与灯L2串联,电压表测灯L2两端的电压10.如图7所示的电路,电源电压恒定,闭合开关S,灯L1和L2都发光。
