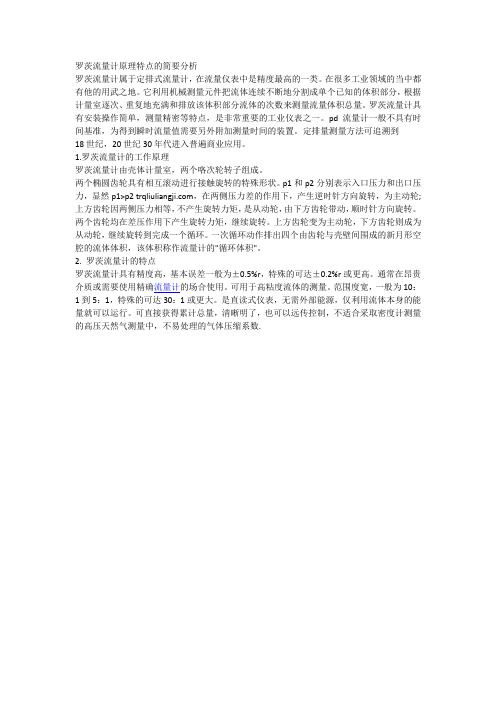

罗茨流量计原理特点的简要分析罗茨流量计属于定排式流量计，在流量仪表中是精度最高的一类。
在很多工业领域的当中都有他的用武之地。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
罗茨流量计具有安装操作简单，测量精密等特点，是非常重要的工业仪表之一。
pd流量计一般不具有时间基准，为得到瞬时流量值需要另外附加测量时间的装置。
定排量测量方法可追溯到18世纪，20世纪30年代进入普遍商业应用。
1.罗茨流量计的工作原理罗茨流量计由壳体计量室，两个咯次轮转子组成。
两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状。
p1和p2分别表示入口压力和出口压力，显然p1>p2 ，在两侧压力差的作用下，产生逆时针方向旋转，为主动轮;上方齿轮因两侧压力相等，不产生旋转力矩，是从动轮，由下方齿轮带动，顺时针方向旋转。
两个齿轮均在差压作用下产生旋转力矩，继续旋转。
上方齿轮变为主动轮，下方齿轮则成为从动轮，继续旋转到完成一个循环。
一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积，该体积称作流量计的"循环体积"。
2. 罗茨流量计的特点罗茨流量计具有精度高，基本误差一般为±0.5%r，特殊的可达±0.2%r或更高。
通常在昂贵介质或需要使用精确流量计的场合使用。
可用于高粘度流体的测量。
范围度宽，一般为10：1到5：1，特殊的可达30：1或更大。
是直读式仪表，无需外部能源，仅利用流体本身的能量就可以运行。
可直接获得累计总量，清晰明了，也可以远传控制，不适合采取密度计测量的高压天然气测量中，不易处理的气体压缩系数.。
齿轮流量计的工作原理
齿轮流量计是一种用于测量流体流量的仪器，它基于齿轮在流体中旋转时产生的流体推动力而工作。
齿轮流量计主要由流体进口、流体出口和一个或多个齿轮组件组成。
其工作原理如下：
1. 流体进入流量计后，进过流体进口进入流量计的流道中。
2. 当流体进入流道后，它会推动齿轮开始旋转。
流体的流动速度越快，齿轮的旋转速度就越快。
3. 齿轮的旋转通过与流量计的传感器相连，可以被传感器检测到。
传感器会将齿轮的旋转速度转化为相应的电信号。
4. 电信号经过处理后，可以显示流体的流量，通常以体积单位或质量单位来表示。
需要注意的是，在使用齿轮流量计时，还会对流体的温度和粘度进行校正，以确保测量结果的准确性。
此外，齿轮流量计还需要定期维护和校准，以保证其工作的稳定性和精确性。
齿轮流量计的工作原理演示（最新版）目录1.椭圆齿轮流量计的概述2.椭圆齿轮流量计的工作原理3.椭圆齿轮流量计的优点4.椭圆齿轮流量计的应用领域正文一、椭圆齿轮流量计的概述椭圆齿轮流量计，又称排量流量计或齿轮流量计，属于容积式流量计的一种。
它在流量仪表中具有较高的测量精度，能够实现对流体连续不断地分割成单个已知的体积部分，并根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
椭圆齿轮流量计可以选用不同的材料（如铸铁、铸钢、304 不锈钢、316 不锈钢）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。
二、椭圆齿轮流量计的工作原理椭圆齿轮流量计的测量部分由计量室和内装的一对椭圆齿轮副组成。
当流体通过内腔时，进出口处的压力差推动椭圆齿轮副旋转。
椭圆齿轮与壳体之间形成测量室，被测介质以椭圆齿轮与壳体之间的月牙形容积为单位，依次由进口排至出口。
椭圆齿轮流量计旋转一周排出的被测介质体积量是月牙形容积的 4 倍。
三、椭圆齿轮流量计的优点1.测量精度较高：椭圆齿轮流量计的测量精度优于 0.2%，具有较高的准确度。
2.机构简单、坚固、运行可靠：椭圆齿轮流量计结构简单，尺寸小，质量轻，制造方便，价格低廉，工作可靠。
3.特别适合于测量粘度较高的介质：椭圆齿轮流量计对粘度较高的介质具有较好的测量性能，而且对被测量液体粘度的变化不敏感。
4.自吸能力强：椭圆齿轮流量计具有较强的自吸能力，能够快速地排出管道中的空气，保证流量计的准确测量。
5.对油液污染不敏感：椭圆齿轮流量计不易受到油液污染的影响，能够在较差的工况环境下正常工作。
齿轮流量计故障处理办法前言齿轮流量计是一种常见的流量计，广泛应用于化工、医药、能源、水处理等领域。
齿轮流量计测量准确，但在使用中，也可能会出现一些故障问题。
本文将介绍齿轮流量计的常见故障及解决方法，希望能够帮助读者更好地了解、维护自己的齿轮流量计设备。
常见故障测量偏差过大齿轮流量计测量偏差过大，可能是由以下几个方面原因所导致：1.测量流体粘度或温度变化，影响流量计的测量精度。
2.进口或出口管道阀门未完全打开或闸门漏损，导致流量计流量偏小。
3.清洁不及时或清洗不彻底，使齿轮受到摩擦或阻力而导致测量偏差。
齿轮卡住或阻塞齿轮卡住或阻塞，可能是由以下几个方面原因所导致：1.流体中的杂质、异物或沉淀物进入齿轮流量计内部，使齿轮卡住或阻塞。
2.齿轮或轴承因长时间使用而磨损或老化，引起卡住或阻塞。
3.齿轮流量计内部结构或尺寸不当，导致齿轮无法正常运转。
泄漏泄漏是齿轮流量计的常见故障之一，可能是由以下几个方面原因所导致：1.进口和出口管道不光滑或过度收紧，使密封不严密。
2.密封圈老化或损坏，导致泄漏。
3.齿轮或轴承磨损或老化，使齿轮流量计内部泄漏。
处理办法测量偏差过大1.对于流体粘度或温度变化引起的测量偏差，应提前进行流体的性质检查，并适时更换流量计传感器。
2.对于进口或出口管道阀门未完全打开或阀门漏损导致的测量偏差，应检查管道阀门是否完全打开，并及时修理管道。
3.对于清洁不及时或清洗不彻底导致的测量偏差，应定期对齿轮流量计进行清洗和维护，使其保持良好的状态。
齿轮卡住或阻塞1.对于杂质、异物或沉淀物进入齿轮流量计内部导致的卡住或阻塞，应及时清洗进口过滤器，并对出口管道进行清洗和维护。
2.对于长时间使用而导致齿轮或轴承磨损或老化引起的卡住或阻塞，应进行更换或及时进行修复。
3.对于齿轮流量计内部结构或尺寸不当导致的卡住或阻塞，应进行更换或更换更加适合的齿轮流量计。
泄漏1.对于进口和出口管道不光滑或过度收紧导致的泄漏，应检查管道是否光滑，并适时更换密封件。
齿轮流量计的工作原理演示一、引言齿轮流量计是一种常见的流量计，广泛应用于各个领域。
本文将详细介绍齿轮流量计的工作原理，并通过演示的方式来进一步理解其工作原理。
二、齿轮流量计的基本原理齿轮流量计是一种体积式流量计，其基本原理是通过测量液体通过齿轮的体积来确定流量。
下面将详细介绍齿轮流量计的工作原理。
2.1 齿轮流量计的结构齿轮流量计主要由两个齿轮组成，其中一个齿轮称为驱动齿轮，另一个齿轮称为从动齿轮。
驱动齿轮通过驱动装置进行旋转，从动齿轮则随之旋转。
两个齿轮之间形成一个密封的腔体，液体通过腔体流动，从而驱动齿轮的旋转。
2.2 齿轮的工作原理当液体通过齿轮流量计时，液体将推动驱动齿轮旋转。
由于从动齿轮与驱动齿轮相连，所以从动齿轮也会跟随旋转。
液体在齿轮之间形成一个密封的腔体，腔体的容积随着齿轮的旋转而改变。
通过测量齿轮旋转一周所形成的腔体体积，可以确定液体的流量。
2.3 测量原理齿轮流量计通过测量齿轮旋转一周所形成的腔体体积来确定液体的流量。
具体的测量原理如下： 1. 流入液体：液体从流入口进入齿轮流量计的腔体。
2. 驱动齿轮旋转：液体的流入推动驱动齿轮旋转。
3. 从动齿轮旋转：驱动齿轮的旋转通过从动齿轮传递，使从动齿轮也旋转。
4. 测量腔体体积：通过测量齿轮旋转一周所形成的腔体体积，确定液体的流量。
三、齿轮流量计的演示为了更好地理解齿轮流量计的工作原理，我们将进行一次简单的演示。
下面是演示的步骤：3.1 准备工作1.准备一个齿轮流量计和一定量的液体。
2.将液体注入齿轮流量计的流入口，确保腔体内充满液体。
3.2 演示步骤1.启动驱动装置，开始驱动齿轮的旋转。
2.观察从动齿轮的旋转情况。
3.计时器开始计时，记录齿轮旋转一周所需要的时间。
4.根据记录的时间和已知的腔体体积，计算液体的流量。
四、齿轮流量计的优缺点齿轮流量计作为一种常见的流量计，具有以下优点和缺点：4.1 优点•测量精度高：齿轮流量计的测量精度较高，可以满足许多精密测量的需求。
椭圆齿轮流量计的原理及安装椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量，特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
特点：1.针对植物油物理特性，对输出轴密封进行了改进：采用了聚四氟乙烯护垫，有效克服了渗油、滴油现象。
延长了仪表的使用寿命，提高了轴的密封性。
2.针对在高温环境下使用或者计量高温介质的流量计，在计量腔和发讯头之间增加了隔热套，从而有效的保护了发讯器，使之工作更稳定可靠。
椭圆齿轮流量计工作原理：液体计量是在计量腔内完成的，在测量室内有一对椭圆齿轮，在进口与出口两端液体压差作用下，一对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表的液体总量。
椭圆齿轮转动角速度是非均匀的，每转流过的液体量是新月形腔的四倍，由传感器将旋转的转数，转换成脉冲信号输出。
椭圆齿轮流量计安装使用：1、流量计前应安装过滤器，两者壳体上箭头指向与流动方向一致。
2、当被测液体含有气体时，流量计前应安装气体分离器。
3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮轴安装成水平位置。
（即表度盘应与地面垂直）。
4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180°或90°，均可。
5、新流量计在安装之前先用竹棍从出口处把齿轮推几次，如发现不动，可以用汽油浸泡（避免出厂校验后内存沉淀物）。
6、节流阀应安装在流量计进口处，开关阀安装在出口处，在开闭各阀门时要缓慢起动，不要急速开启或关闭阀门。
7、严禁用扫线蒸汽通过流量计。
8、在连续使用部门，流量计须加旁通管道。
9、流量计安装前，管道须冲洗，冲洗时采用直管段（替代椭圆流量计位置）防止焊渣、杂物等进入流量计。
10、严禁用水校验铸铁材质组成的流量计。
11、流量计在使用时流量大小不得超过技术要求。
12、被测液体如果具有化学腐蚀性，必须选用耐蚀不锈钢材质的流量计。
椭圆齿轮流量计是一种使用范围很广的设备，在工程类的行业用处更大。
齿轮式流量计1、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
2、工作原理及结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。
当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。
流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。
图1 椭圆齿轮运转原理图图2 椭圆齿轮流量计结构图1、计数器2发信器3、精度调节器（DN50以上使用）4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖3、类型（一）铸铁型、铸铁高粘型、铸铁高温型、铸铁变形型椭圆齿轮流量计（二）铸钢型、铸钢高粘型、铸钢高温型椭圆齿轮流量计（三）不锈钢型椭圆齿轮流量计4、使用1、安装前应彻底清洗管道，并在流量计前安装过滤器，以防止杂物进入流量计。
被测液体含有气体时，应安装空气分离器。
2、应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。
调节流量和启动，关闭的阀门应分别安装在流量计的进出口端。
3、流量计壳体上箭头指向应与被安装管道的液体流动方向一致。
4、连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗、检修。
在垂直管道上流量计，应装在旁路管道中以防止杂物落入仪表内。
5、流量计在正确安装的条件下，为便于读数，可根据需要将计数器旋转180o 或90o安装要5、误差计算及调整（一）流量计的基本误差，由各检定流量点的各次测得值分别按下式计算：（容积法）E=Vm－V/V×100％E－流量计误差（一般指累计误差）取二位有效数字。
