椭圆齿轮流量计工作原理简单概括

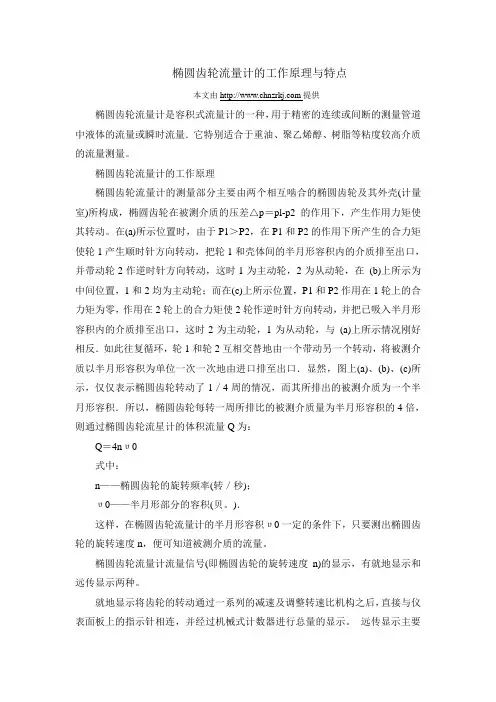

椭圆齿轮流量计的工作原理与特点本文由提供椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

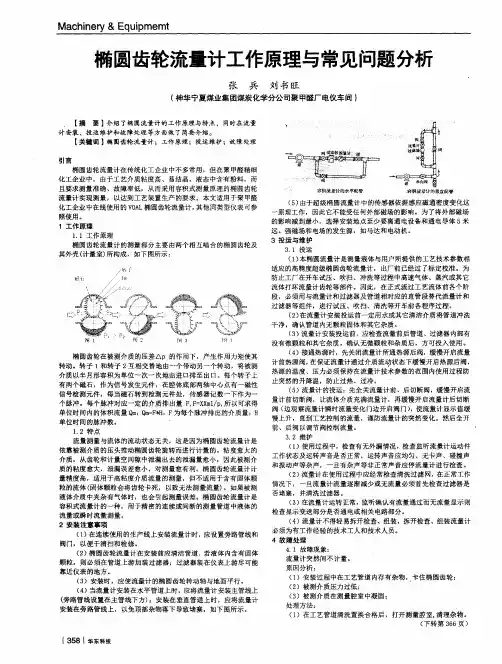

椭圆齿轮流量计的工作原理椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p＝pl-p2的作用下，产生作用力矩使其转动。

在(a)所示位置时，由于P1＞P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在(b)上所示为中间位置，1和2均为主动轮；而在(c)上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与(a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1／4周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：Q＝4nυ0式中：n——椭圆齿轮的旋转频率(转／秒)；υ0——半月形部分的容积(贝。

)．这样，在椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。

椭圆齿轮流量计流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两种。

就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。

远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．椭圆齿轮流量计的特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

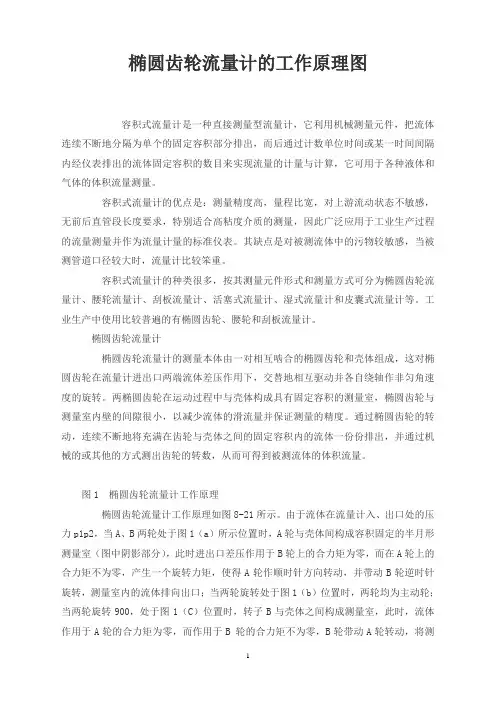

椭圆齿轮流量计的工作原理图容积式流量计是一种直接测量型流量计，它利用机械测量元件，把流体连续不断地分隔为单个的固定容积部分排出，而后通过计数单位时间或某一时间间隔内经仪表排出的流体固定容积的数目来实现流量的计量与计算，它可用于各种液体和气体的体积流量测量。

容积式流量计的优点是：测量精度高，量程比宽，对上游流动状态不敏感，无前后直管段长度要求，特别适合高粘度介质的测量，因此广泛应用于工业生产过程的流量测量并作为流量计量的标准仪表。

其缺点是对被测流体中的污物较敏感，当被测管道口径较大时，流量计比较笨重。

容积式流量计的种类很多，按其测量元件形式和测量方式可分为椭圆齿轮流量计、腰轮流量计、刮板流量计、活塞式流量计、湿式流量计和皮囊式流量计等。

工业生产中使用比较普遍的有椭圆齿轮、腰轮和刮板流量计。

椭圆齿轮流量计椭圆齿轮流量计的测量本体由一对相互啮合的椭圆齿轮和壳体组成，这对椭圆齿轮在流量计进出口两端流体差压作用下，交替地相互驱动并各自绕轴作非匀角速度的旋转。

两椭圆齿轮在运动过程中与壳体构成具有固定容积的测量室，椭圆齿轮与测量室内壁的间隙很小，以减少流体的滑流量并保证测量的精度。

通过椭圆齿轮的转动，连续不断地将充满在齿轮与壳体之间的固定容积内的流体一份份排出，并通过机械的或其他的方式测出齿轮的转数，从而可得到被测流体的体积流量。

图1 椭圆齿轮流量计工作原理椭圆齿轮流量计工作原理如图8-21所示。

由于流体在流量计入、出口处的压力p1p2，当A、B两轮处于图1（a）所示位置时，A轮与壳体间构成容积固定的半月形测量室（图中阴影部分），此时进出口差压作用于B轮上的合力矩为零，而在A轮上的合力矩不为零，产生一个旋转力矩，使得A轮作顺时针方向转动，并带动B轮逆时针旋转，测量室内的流体排向出口；当两轮旋转处于图1（b）位置时，两轮均为主动轮；当两轮旋转900，处于图1（C）位置时，转子B与壳体之间构成测量室，此时，流体作用于A轮的合力矩为零，而作用于B 轮的合力矩不为零，B轮带动A轮转动，将测量室内的流体排向出口。

解析椭圆齿轮流量计的工作环境椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

椭圆齿轮流量计的工作原理椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳（计量室）所构成，椭圆齿轮在被测介质的压差△p＝pl-p2的作用下，产生作用力矩使其转动。

在（a）所示位置时，由于P1＞P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在（b）上所示为中间位置，1和2均为主动轮；而在（c）上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与（a）上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上（a）、（b）、（c）所示，仅仅表示椭圆齿轮转动了1／4周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：Q＝4nυ0式中：n--椭圆齿轮的旋转频率（转／秒）；υ0--半月形部分的容积（贝。

）．这样，在椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。

椭圆齿轮流量计流量信号（即椭圆齿轮的旋转速度n）的显示，有就地显示和远传显示两种。

就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。

远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．椭圆齿轮流量计的特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

齿轮流量计的工作原理演示
齿轮流量计是一种常用的流量测量仪器，利用齿轮旋转来测量液体或气体流量。

下面是齿轮流量计工作原理的简单演示：
1. 液体或气体进入齿轮流量计的流道，同时流过安装在流道内部的齿轮。

2. 齿轮的旋转受到流体的冲击力，齿轮开始旋转。

3. 齿轮的旋转导致另一个齿轮与之啮合，进而传递旋转力。

4. 旋转的齿轮轴与一个指针连接，指针会在流量的作用下偏转。

5. 指针偏转的角度与流量成正比，通过刻度盘上的标记可以读取流量值。

这就是齿轮流量计的基本工作原理。

需要注意的是，由于流体对齿轮产生的旋转力较小，因此齿轮流量计一般适用于低流量范围的测量。

同时，齿轮流量计还需要校准以消除由于粘度变化和温度影响而引起的误差。

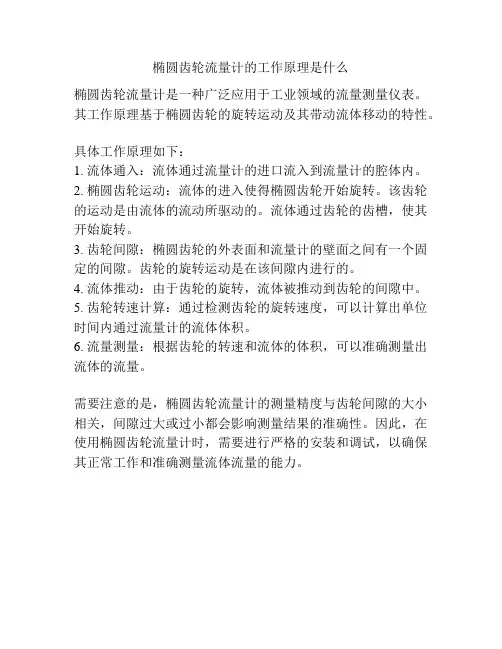

椭圆齿轮流量计的工作原理是什么
椭圆齿轮流量计是一种广泛应用于工业领域的流量测量仪表。

其工作原理基于椭圆齿轮的旋转运动及其带动流体移动的特性。

具体工作原理如下：
1. 流体通入：流体通过流量计的进口流入到流量计的腔体内。

2. 椭圆齿轮运动：流体的进入使得椭圆齿轮开始旋转。

该齿轮的运动是由流体的流动所驱动的。

流体通过齿轮的齿槽，使其开始旋转。

3. 齿轮间隙：椭圆齿轮的外表面和流量计的壁面之间有一个固定的间隙。

齿轮的旋转运动是在该间隙内进行的。

4. 流体推动：由于齿轮的旋转，流体被推动到齿轮的间隙中。

5. 齿轮转速计算：通过检测齿轮的旋转速度，可以计算出单位时间内通过流量计的流体体积。

6. 流量测量：根据齿轮的转速和流体的体积，可以准确测量出流体的流量。

需要注意的是，椭圆齿轮流量计的测量精度与齿轮间隙的大小相关，间隙过大或过小都会影响测量结果的准确性。

因此，在使用椭圆齿轮流量计时，需要进行严格的安装和调试，以确保其正常工作和准确测量流体流量的能力。

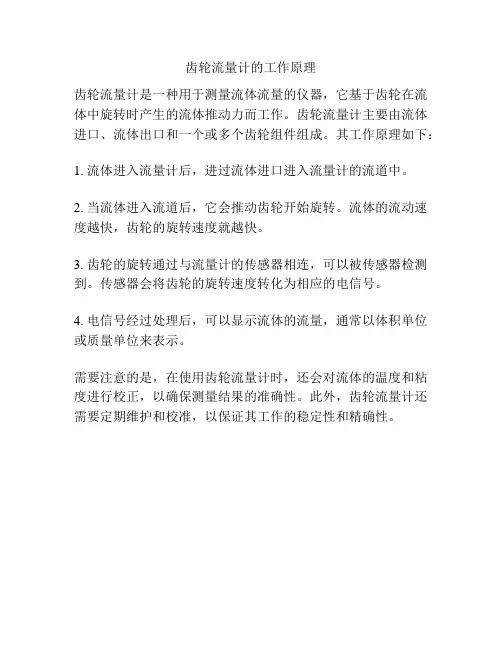

齿轮流量计的工作原理
齿轮流量计是一种用于测量流体流量的仪器，它基于齿轮在流体中旋转时产生的流体推动力而工作。

齿轮流量计主要由流体进口、流体出口和一个或多个齿轮组件组成。

其工作原理如下：
1. 流体进入流量计后，进过流体进口进入流量计的流道中。

2. 当流体进入流道后，它会推动齿轮开始旋转。

流体的流动速度越快，齿轮的旋转速度就越快。

3. 齿轮的旋转通过与流量计的传感器相连，可以被传感器检测到。

传感器会将齿轮的旋转速度转化为相应的电信号。

4. 电信号经过处理后，可以显示流体的流量，通常以体积单位或质量单位来表示。

需要注意的是，在使用齿轮流量计时，还会对流体的温度和粘度进行校正，以确保测量结果的准确性。

此外，齿轮流量计还需要定期维护和校准，以保证其工作的稳定性和精确性。

椭圆齿轮流量计说明书1 / 18一、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

二、工作原理与结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。

当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图）。

流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图）。

椭圆齿轮运转原理图图2 / 18椭圆齿轮流量计结构图（图）、精度调节器（以上使用）发信器、计数器、椭圆齿轮、盖板、密封联轴器、前盖、后盖、壳体3 / 18三、技术数据：普通铸铁型()、铸钢型()、不锈钢型()椭圆齿轮流量计)一(4 / 18高温铸铁型()、铸钢型()、不锈钢型()椭圆齿轮流量计)(二5 / 18铸铁型()、铸钢型()椭圆齿轮流量计高粘度(三)四、型椭圆齿轮流量变送器型椭圆齿轮流量变送器是由本体和型发信器组成，可将管到内液他与我厂生产的系列显示仪表配套使体流量转换为电脉冲信号输出。

通过用（可与能接受该信号的其他仪表，如微机、显示仪表配套）适宜于远距离显电子仪表直接显示流经管道中液体总量及瞬时流量，示，自控调节、电脑加油等场合。

、技术性能）允许基本误差：±％）被测液体粘度：～）被测液体温度：～℃）最大工作压力铸铁、不锈钢铸钢：～，，6 / 18）主要材质：铸铁、铸钢、不锈钢）管道连接法兰：，）发信装置：发信器（我厂显示仪表中已配）、供电：、脉冲幅度＝（方波）低电平＜，高电平＞）（金属屏蔽线导线电阻≤Ω、传输距离：）电性能精度：±个脉冲）防爆等级：Ⅱ）防爆安全栅型号：五、发信器在本厂生产带、＋计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。

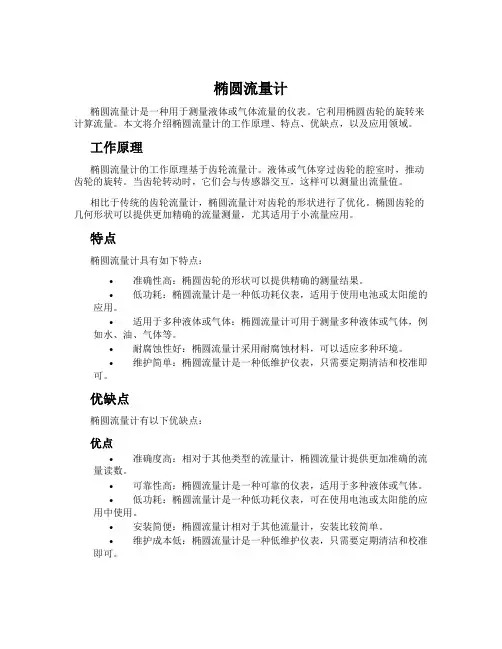

椭圆流量计椭圆流量计是一种用于测量液体或气体流量的仪表。

它利用椭圆齿轮的旋转来计算流量。

本文将介绍椭圆流量计的工作原理、特点、优缺点，以及应用领域。

工作原理椭圆流量计的工作原理基于齿轮流量计。

液体或气体穿过齿轮的腔室时，推动齿轮的旋转。

当齿轮转动时，它们会与传感器交互，这样可以测量出流量值。

相比于传统的齿轮流量计，椭圆流量计对齿轮的形状进行了优化。

椭圆齿轮的几何形状可以提供更加精确的流量测量，尤其适用于小流量应用。

特点椭圆流量计具有如下特点：•准确性高：椭圆齿轮的形状可以提供精确的测量结果。

•低功耗：椭圆流量计是一种低功耗仪表，适用于使用电池或太阳能的应用。

•适用于多种液体或气体：椭圆流量计可用于测量多种液体或气体，例如水、油、气体等。

•耐腐蚀性好：椭圆流量计采用耐腐蚀材料，可以适应多种环境。

•维护简单：椭圆流量计是一种低维护仪表，只需要定期清洁和校准即可。

优缺点椭圆流量计有以下优缺点：优点•准确度高：相对于其他类型的流量计，椭圆流量计提供更加准确的流量读数。

•可靠性高：椭圆流量计是一种可靠的仪表，适用于多种液体或气体。

•低功耗：椭圆流量计是一种低功耗仪表，可在使用电池或太阳能的应用中使用。

•安装简便：椭圆流量计相对于其他流量计，安装比较简单。

•维护成本低：椭圆流量计是一种低维护仪表，只需要定期清洁和校准即可。

缺点•测量范围有限：椭圆流量计适用于小流量应用，不适用于高流量应用。

•总成本高：与传统流量计相比，椭圆流量计的总成本相对较高。

应用领域椭圆流量计适用于以下应用领域：•石油和天然气行业：椭圆流量计可以测量油和气的流量，常用于油井测量或天然气输送系统。

•化工行业：椭圆流量计可用于测量多种化学品和各种流体。

•食品和饮料行业：椭圆流量计适用于食品和饮料生产过程中，测量液体或气体流量。

•农业行业：椭圆流量计可用于测量灌溉水的流量等。

总结椭圆流量计是一种可靠、准确和适用于多种液体或气体的流量计。

虽然椭圆流量计适用范围有限，但它在一些特定领域的表现非常出色。

一、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

二、工作原理与结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。

当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。

流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。

图1 椭圆齿轮运转原理图（图2）椭圆齿轮流量计结构图1、计数器2发信器3、精度调节器（DN50以上使用）4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖三、技术数据：(一)普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计(二)高温铸铁型(TA)、铸钢型(TE)、不锈钢型(TB)椭圆齿轮流量计(三)高粘度铸铁型(NA)、铸钢型(NE)椭圆齿轮流量计四、LC-13型椭圆齿轮流量变送器LC-13型椭圆齿轮流量变送器是由本体和QF13型发信器组成，可将管到内液体流量转换为电脉冲信号输出。

他与我厂生产的EL系列显示仪表配套使用（可与能接受该信号的其他仪表，如微机、显示仪表配套）。

通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离显示，自控调节、电脑加油等场合。

1、技术性能1）允许基本误差：±0.2％2）被测液体粘度：0.6～200mpa.s3）被测液体温度：-10～+65℃4）最大工作压力铸铁、不锈钢1.6Mpa铸钢：DN20～25，2.5Mpa，DN~15,DN40,6.4Mpa5）主要材质：铸铁、铸钢、不锈钢6）管道连接法兰：JB78-59，JB79-597）发信装置：QF13发信器a、供电：12VDC（我厂显示仪表中已配）b、脉冲幅度V＝4V（方波）低电平＜4.5V，高电平＞8.5Vc、传输距离：1Km（金属屏蔽线导线电阻≤39Ω）8）电性能精度：±1个脉冲9）防爆等级：IAⅡCT510）防爆安全栅型号：NF713五、QF发信器在本厂生产带A1、E1＋T计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。

一、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

二、工作原理与结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。

当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。

流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。

图1 椭圆齿轮运转原理图（图2）椭圆齿轮流量计结构图1、计数器2发信器3、精度调节器（DN50以上使用）4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖三、技术数据：(一)普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计(二)高温铸铁型(TA)、铸钢型(TE)、不锈钢型(TB)椭圆齿轮流量计(三)高粘度铸铁型(NA)、铸钢型(NE)椭圆齿轮流量计四、LC-13型椭圆齿轮流量变送器LC-13型椭圆齿轮流量变送器是由本体和QF13型发信器组成，可将管到内液体流量转换为电脉冲信号输出。

他与我厂生产的EL系列显示仪表配套使用（可与能接受该信号的其他仪表，如微机、显示仪表配套）。

通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离显示，自控调节、电脑加油等场合。

1、技术性能1）允许基本误差：±0.2％2）被测液体粘度：0.6～200mpa.s3）被测液体温度：-10～+65℃4）最大工作压力铸铁、不锈钢1.6Mpa铸钢：DN20～25，2.5Mpa，DN~15,DN40,6.4Mpa5）主要材质：铸铁、铸钢、不锈钢6）管道连接法兰：JB78-59，JB79-597）发信装置：QF13发信器a、供电：12VDC（我厂显示仪表中已配）b、脉冲幅度V＝4V（方波）低电平＜4.5V，高电平＞8.5Vc、传输距离：1Km（金属屏蔽线导线电阻≤39Ω）8）电性能精度：±1个脉冲9）防爆等级：IAⅡCT510）防爆安全栅型号：NF713五、QF发信器在本厂生产带A1、E1＋T计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。

淮安嘉可自动化仪表有限公司
椭圆齿轮流量计的特点
椭圆齿轮流量计是容积式流量计的一种，用于测量各种流体、特别适用于测量高粘度流体的流量，广泛应用于石油、石化、液化石油气、化工等行业。

椭圆齿轮流量计的工作原理。

安装在计量腔内的一对相互啮合的椭圆齿轮，在流体的作用下交替相互驱动，各自绕轴旋转。

齿轮与壳体之间有一新月形计量室，齿轮每转一周就排出4份固定的容积，因此由齿轮的转动次数就可计算出流体流过的总量。

椭圆齿轮流量计对流体的清洁度要求较高，如果被测介质过滤不清，齿轮很容易被固体杂质卡死而停止测量。

其另一不足之处是齿轮既作计量之用又作驱动之用，使用日久齿轮磨损后，齿轮与壳体之间所构成的新月形计量室容积相应增大，齿轮与壳体之间的间隙也相应增大（导致泄漏增大），这两个因素都使得仪表示值偏低。

在仪表超负荷运行时，磨损加速，上述情况变得更加严重。

对于高粘度液体，仪表的活动测量元件负荷增加。

椭圆齿轮流量计为了减少液体在间隙间挤压负荷，有时在齿轮上开若干沟槽卸荷（≥150mPa▪s时），大于150mPa▪s时，则采用缺齿的椭圆齿轮。

椭圆齿轮流量计一、概述AMKLC椭圆齿轮流量计是容积式流量计中最常见的一种。

历史悠久，广泛应用在石油、化工、食品、船舶、制药、造纸等行业。

用于多种粘度范围介质的测量。

尤其适用于测量低粘度的介质。

有机械计数器和电子计数器两种。

特点●外壳体材质有多种供选择：铝、不锈钢及铸钢、PPS、青铜等；●转子有多种材质：铝、铸铁、不锈钢、铜、哈氏合金、石墨等；●轴承材质有多种供选择：石墨、陶瓷、硬质合金、青铜、不锈钢密封轴承等；●O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；●具有机械、电子两种计数器，多种输出方式：脉冲当量、4-20mA 、RS485、Hart等；二、工作原理椭圆齿轮流量计的计量是由壳体和一对齿轮转子及上下盖板等组成，他们之间已知体积的空腔作为流量计的计量单元。

齿轮转子靠其进口处的微小压差推动旋转，并不断将进口的液体经空腔计量后送到出口。

根据转子的转动次数传递给计数器（二次表），指示流量。

椭圆齿轮流量计结构原理图三、技术参数四、流量范围※可订做非标流量的流量计外形尺寸及安装型号及公称通径（mm ） 法兰间距L 总高 H 中心高 M 材质压力等级mpa安装方式LC 8 180 260 35 碳钢 304 3161.62.5 4.0 6.3 10 26 42卧式LC 10 180 260 50 LC 15 180 260 60 LC 20 240 300 100 LC 25 240 300 100 LC 40 280 350 150 LC 50 280 350 150 LC 80 400 500 250 LC 100 400（560） 600 300 LC 150 650（700） 700 350 1.6 2.5 4.0 6.3LC 200 1000（800） 700350 LC 2501000800400。

椭圆齿轮流量计属于容积式流量计一种,其又称排量流量计,在流量仪表中是精度较高的一类;它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量;容积式流量计从原理上讲是一台从流体中吸收少量能量的水力发动机,这个能量用来克服流量检测元件和附件转动的摩擦力,同时在仪表流入与流出两端形成压力降;
典型椭圆齿流量计的工作原理如图所示：两个椭圆齿轮具有相互滚动进行接触旋转的特殊形状;P1和p2分别表示入口压力和出口压力,显然p1>p2,图a下方齿轮在两侧压力差的作用下,产生逆时针方向旋转,为主动轮;上方齿轮因两侧压力相等,不产生旋转力矩,是从动轮,由下方齿轮带动,顺时针方向旋转;在图 b位置时,两个齿轮均在差压作用下产生旋转力矩,继续旋转;选装到图 c位置时,上方齿轮变为主动轮,下方齿轮则成为从动轮,继续旋转到与图 a相同位置,完成一个循环;一次循环动作排出四个由齿轮与壳壁间围成的新月形空腔的流体体积,该体积称作流量计的"循环体积";
设流量计"循环体积"为υ,一定时间内齿轮转动次数为N,则在该时间内流过流量计的流体体积为V,则
V=Nυ 椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量;若附加发信装置后,再配以电显示仪表可实现远传瞬时流量或累积流量;
椭圆齿轮流量计工作原理简单概括：
液体流量是在测量室内完成的;在测量室内有一对椭圆齿轮,在进口与出口两端液体压差作用下,一对椭圆齿轮在转轴上不停地转动,测出其转数即可知道流经仪表液体的总量;文章有整理。
