椭圆齿轮流量计LC系列产品使用说明书

椭圆齿轮流量计的参数及安装
一、安装使用：
1、流量计前应安装过滤器，两者壳体上箭头指向与流动方向*。

2、当被测液体含有气体时，流量计前应安装气体分离器。

3、不论管路是垂直还是水平安装，但流量计中的椭圆齿轮轴安装成水平位置。

（即表度盘应与地面垂直）。

见图示。

4、流量计在正确安装情况下，如果不易看清读数，可把计数器转向180°或90°，均可。

5、新流量计在安装之前先用竹棍从出口处把齿轮推几次，如发现不动，可以用汽油浸泡（避免出厂校验后内存沉淀物）。

6、节流阀应安装在流量计进口处，开关阀安装在出口处，在开闭各阀门时要缓慢起动，不要急速开启或关闭阀门。

二．主要技术参数：
1.精度等级：普通型0.5级，高精度0.2级
2.介质压力：普通型1.6MPa，高压型
3.2MPa
3.粘度范围：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4.介质温度：普通型<120℃,高压型<200℃
5.表体材质：铸铁、不锈钢等
6.转动部件：铝合金、不锈钢等
7.本安防爆：ExiallAT3
8.连接方式：法兰连接DN10~DN100，螺纹连接DN10~DN50
9.安装方式；水平、垂直
10.口径系列：DN10，15，20，25，40，50，80，100
11.压力损失：≤0.1MPa
基本误差限（％）
公称压力（Mpa）
工作温度（℃）
液体粘度（mpa.s）
流量范围（m3/h）。

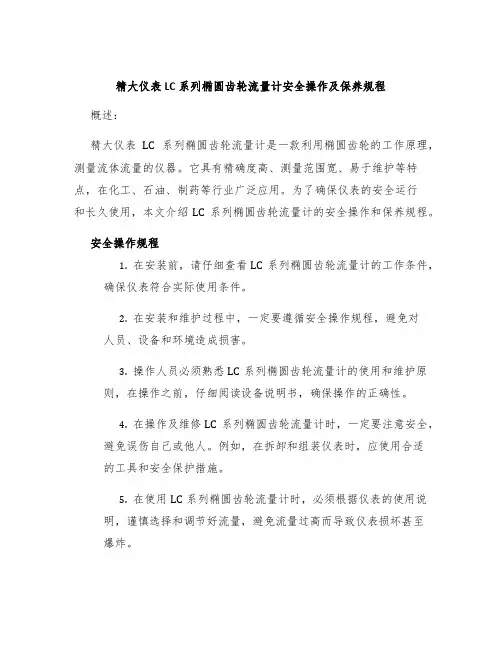

精大仪表LC系列椭圆齿轮流量计安全操作及保养规程概述：精大仪表LC系列椭圆齿轮流量计是一款利用椭圆齿轮的工作原理，测量流体流量的仪器。

它具有精确度高、测量范围宽、易于维护等特点，在化工、石油、制药等行业广泛应用。

为了确保仪表的安全运行和长久使用，本文介绍LC系列椭圆齿轮流量计的安全操作和保养规程。

安全操作规程1.在安装前，请仔细查看LC系列椭圆齿轮流量计的工作条件，确保仪表符合实际使用条件。

2.在安装和维护过程中，一定要遵循安全操作规程，避免对人员、设备和环境造成损害。

3.操作人员必须熟悉LC系列椭圆齿轮流量计的使用和维护原则，在操作之前，仔细阅读设备说明书，确保操作的正确性。

4.在操作及维修LC系列椭圆齿轮流量计时，一定要注意安全，避免误伤自己或他人。

例如，在拆卸和组装仪表时，应使用合适的工具和安全保护措施。

5.在使用LC系列椭圆齿轮流量计时，必须根据仪表的使用说明，谨慎选择和调节好流量，避免流量过高而导致仪表损坏甚至爆炸。

6.不要使用不合适的气源，防止气源过大或过小引起仪表损坏。

7.在LC系列椭圆齿轮流量计运行过程中，不要轻易拆下仪表或更换内部零部件，否则可能会影响LC系列椭圆齿轮流量计的测量准确性。

保养规程1.在使用LC系列椭圆齿轮流量计的期间，一定要定期对仪表进行检查和清洁，以确保测量准确性。

2.定期检查LC系列椭圆齿轮流量计的电源和接线，确保它们没有任何故障。

3.每次使用后，应该对仪表进行清洁和消毒，避免传播病菌。

4.定期检查LC系列椭圆齿轮流量计的标准流量值，以确保其准确性。

5.故障排除时，应采取正确的方法，并使用相应的维修工具和保护设施，以避免仪表受到二次损坏。

6.定期进行维护保养，定期检查和更换消耗性零部件，以避免在仪表运行期间出现故障。

7.在长期的使用后，应该对LC系列椭圆齿轮流量计进行定期的重构以延长其使用寿命。

总之，按照LC系列椭圆齿轮流量计的操作规程和维护规程，可以确保LC系列椭圆齿轮流量计的使用寿命和测量准确性。

LC型椭圆齿轮流量计使用说明书目录一、概述 (1)二、技术性能特点 (1)三、工作原理 (2)四、连接方式 (3)五、调试与使用 (3)六、安装与使用注意 (5)七、型号表示方法 (6)八、开箱注意事项 (7)九、订货须知 (7)LC椭圆齿轮流量计一、概述我们具有独立的产品设计、制造体系，能够提供多种材料、口径和连接方式，还提供与之相配套的转换器、显示仪表和流量计算机等。

椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动；每个腔体的容积是固定体积；齿轮转速引出，传感器发出同步脉冲计数，椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。

若附加发信装置后，再配以电显示仪表，可实现远传只是瞬时流量和累积流量。

典型应用:椭圆齿轮流量计主要用于测量高粘度的介质，产品广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量。

主要优点：◆口径从10~150mm；◆外壳材质有多种供选择：铝、不锈钢及中高压不锈钢、PPS、青铜等；◆轴承材质有多种供选择：陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等；◆轴的材质：316不锈钢；◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；◆量程比10：1,最大可达50：1；◆精度为±1%和±0.5%两种，重复性±0.03%；◆安装时直管段要求：5D＋3D，需加装过滤器；◆粘度最高可达1,000 000CP；◆压力等级最高可达551bar；◆耐温等级最高可达-10~80℃；二、技术性能特点1. 椭圆齿轮流量计的技术性能型号 口径 最小流量 最大流量 精度等级工作压力（Mpa ）LC —8 8 0.04 0.4 0.5，0．21.6，2．5，4．0，6．4LC —15 15 0.16 1.5 LC —20 20 0.3 3 LC —25 25 0.6 6 LC —40 40 1.5 15 LC —50 50 2.4 24 LC —80 80 6 60 LC —100 100 10 100 LC —150150121202.椭圆齿轮流量计的特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。

金湖奥科仪表有限公司椭圆齿轮流量计说明书AK-LC型椭圆齿轮流量计是一种容积型测量仪表，主要由计量壳体、椭圆齿轮转子和传动部件组成。

用于管道中液体流量连续或间断测量和控制的仪表。

它具有量程范围大、优异的准确度、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装简易等优点。

适用于原油、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。

椭圆齿轮流量计可现场指示累积流量、瞬时流量，单次流量等，亦可输出脉冲信号、4-20mA或1-5V模拟信号、4-20mA+HART、MODBUS、支持232，485通讯等。

与中仪机械批控器或电子批控器组合，可实现不同型式的灌装，批控等多种功能。

三：特点流量计所有零件表面均经精密加工而成，无铸造表面，表面光洁美观。

流量计采用专利设计，无须专业人员即可现场拆卸再装，且再装后，不改变原有计量精度。

流量计采用防水设计。

流量计现场可显示累积流量、瞬时流量、单次流量等。

流量计执行标准：NIST（美国技术标准局专业标准）ZBN12001-87《容积式流量计通用技术条件》QB/SML01-2001《椭圆齿轮流量计》四：技术指标允许基本误差:±0.1% 、±0.2% 、±0.5%公称通径DN（mm）:4～300公称压力PN（M.Pa）:铸铁（A）、不锈钢（P）1 .0 、1.6、2.5、4.0、6.3铸钢（E）2.5、4.0、6.3 、9.6被测液体温度:低温型：-40～+60℃常温型-10℃～+80℃中温型-10℃～+200℃高温型-10℃～+300℃被测液体粘度(mPa.s):0.3～50000管道连接:GB/T9118-2000(中国标准法兰)；NIST（美国标准法兰）；BSPT（英国标准管螺纹）：NPT（美国推拔管螺纹）；现场显示：99999,999 L（累计流量）9999,999.9 L（单次流量）9999,999.9 L（瞬时流量）输出信号：脉冲信号、4～20mA、1-5V、4～20mA +HART协议、MODBUS支持RS232、RS485通讯（任选）防爆等级：EXiaIIBT5EXiaIICT5防护等级：IP65五:主要零件材料组合流量范围: 六、型号代码椭圆齿轮流量计(普通式)AK-LC系列轻型椭圆齿轮流量计，是我公司根据市场需要，研制成功的流量计。

THANKS
感谢观看
市场前景与发展趋势
1 2
市场需求
随着工业自动化的不断发展，椭圆齿轮流量计的 市场需求量不断增加，尤其在石油化工、污水处 理、食品等行业。
市场竞争
椭圆齿轮流量计市场竞争激烈，企业需要加强技 术创新和品牌建设，提高产品品质和服务水平。
3
发展趋势
未来椭圆齿轮流量计将朝着高精度、高稳定性、 智能化、网络化等方向发展，同时将应用于更多 的行业和领域。
型。
选型
在选择椭圆齿轮流量计时， 需要考虑以下因素
测量介质类型
根据所测流体的类型选择相应的椭圆齿轮 流量计型号。
测量范围
根据所需的测量范围选择合适量程的椭圆 齿轮流量计。
精度等级
根据实际需要选择合适的精度等级。
防爆要求
根据工艺及安全要求选择防爆型或非防爆 型。
02
椭圆齿轮流量计的安装与调试
安装前的准备
如发现齿轮卡死，应立即 停机检查，避免损坏齿轮 。
流量波动
如发现流量波动大，应检 查管道是否漏气、流量计 是否安装正确。
仪表不显示
如仪表不显示，应检查电 源是否正常、仪表是否有 故障。
日常维护与保养
定期清洗
定期清洗流量计内部，避免杂质 堆积影响计量精度。
检查紧固件
定期检查紧固件是否松动，如有需 要应进行紧固。
06
相关资料与参考文献
技术手册与使用说明书
技术手册
提供椭圆齿轮流量计的基本原理 、结构、使用方法、维护等方面 的详细信息。
使用说明书
针对用户的具体操作和日常维护 提供详细的指导和说明。
相关标准与法规要求
标准
如ISO 9951、ISO 4090等，这些标 准规定了椭圆齿轮流量计的计量性能 、试验方法、检验规则等方面的要求 。

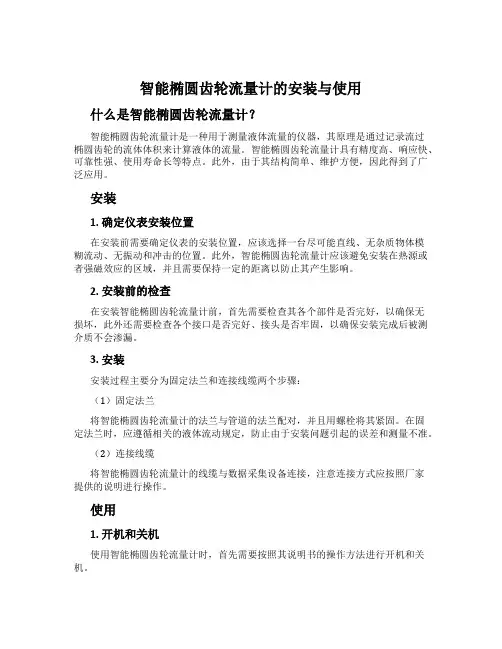

智能椭圆齿轮流量计的安装与使用什么是智能椭圆齿轮流量计？智能椭圆齿轮流量计是一种用于测量液体流量的仪器，其原理是通过记录流过椭圆齿轮的流体体积来计算液体的流量。

智能椭圆齿轮流量计具有精度高、响应快、可靠性强、使用寿命长等特点。

此外，由于其结构简单、维护方便，因此得到了广泛应用。

安装1. 确定仪表安装位置在安装前需要确定仪表的安装位置，应该选择一台尽可能直线、无杂质物体模糊流动、无振动和冲击的位置。

此外，智能椭圆齿轮流量计应该避免安装在热源或者强磁效应的区域，并且需要保持一定的距离以防止其产生影响。

2. 安装前的检查在安装智能椭圆齿轮流量计前，首先需要检查其各个部件是否完好，以确保无损坏，此外还需要检查各个接口是否完好、接头是否牢固，以确保安装完成后被测介质不会渗漏。

3. 安装安装过程主要分为固定法兰和连接线缆两个步骤：（1）固定法兰将智能椭圆齿轮流量计的法兰与管道的法兰配对，并且用螺栓将其紧固。

在固定法兰时，应遵循相关的液体流动规定，防止由于安装问题引起的误差和测量不准。

（2）连接线缆将智能椭圆齿轮流量计的线缆与数据采集设备连接，注意连接方式应按照厂家提供的说明进行操作。

使用1. 开机和关机使用智能椭圆齿轮流量计时，首先需要按照其说明书的操作方法进行开机和关机。

2. 测量测量时，应注意使用正确的液压单元和测量单位，以获得更为准确的测量结果。

此外还需要注意测量过程中的压力、温度、因素变化，调整相应参数以保持准确。

3. 维护和保养智能椭圆齿轮流量计是一种需要定期维护的仪器，其维护方法包括：定期检查、清洗、校准等。

其中，校准是确保其测量精度的重要步骤，应在实验室环境下进行。

此外，还要注意防止其运输过程中的损坏和小心使用，避免对其产生影响。

总结智能椭圆齿轮流量计是一种精度高、响应快、可靠性强、使用寿命长的液体流量测量仪器。

其安装和使用过程需要注意选择正确的安装位置、正确的测量单位、正确的维护方法以及正确的操作步骤。

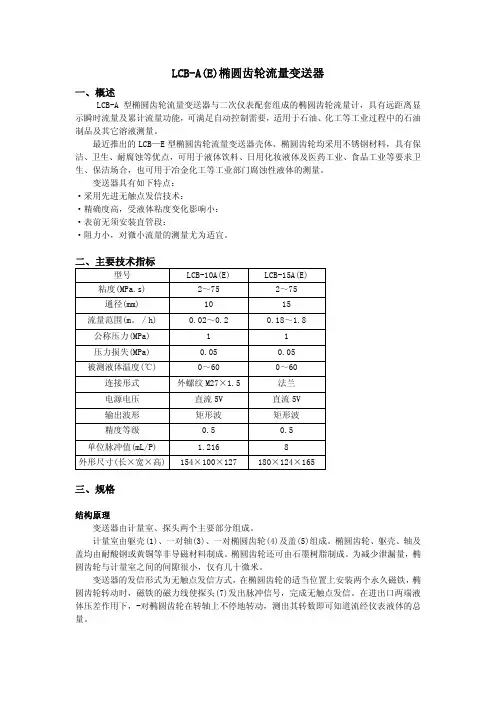

LCB-A(E)椭圆齿轮流量变送器一、概述LCB-A型椭圆齿轮流量变送器与二次仪表配套组成的椭圆齿轮流量计，具有远距离显示瞬时流量及累计流量功能，可满足自动控制需要，适用于石油、化工等工业过程中的石油制品及其它溶液测量。

最近推出的LCB—E型椭圆齿轮流量变送器壳体、椭圆齿轮均采用不锈钢材料，具有保洁、卫生、耐腐蚀等优点，可用于液体饮料、日用化妆液体及医药工业、食品工业等要求卫生、保洁场合，也可用于冶金化工等工业部门腐蚀性液体的测量。

变送器具有如下特点：·采用先进无触点发信技术：·精确度高，受液体粘度变化影响小：·表前无须安装直管段：·阻力小，对微小流量的测量尤为适宜。

二、主要技术指标型号 LCB-10A(E) LCB-15A(E)粘度(MPa.s) 2～75 2～75通径(mm) 10 15流量范围(m。

／h) 0.02～0.2 0.18～1.8公称压力(MPa) 1 1压力损失(MPa) 0.05 0.05被测液体温度(℃) 0～60 0～60连接形式 外螺纹M27×1.5法兰电源电压 直流5V 直流5V输出波形 矩形波 矩形波精度等级 0.5 0.5单位脉冲值(mL/P) 1.216 8外形尺寸(长×宽×高) 154×100×127 180×124×165三、规格结构原理变送器由计量室、探头两个主要部分组成。

计量室由躯壳(1)、一对轴(3)、一对椭圆齿轮(4)及盖(5)组成。

椭圆齿轮、躯壳、轴及盖均由耐酸钢或黄铜等非导磁材料制成。

椭圆齿轮还可由石墨树脂制成。

为减少泄漏量，椭圆齿轮与计量室之间的间隙很小，仅有几十微米。

变送器的发信形式为无触点发信方式，在椭圆齿轮的适当位置上安装两个永久磁铁，椭圆齿轮转动时，磁铁的磁力线使探头(7)发出脉冲信号，完成无触点发信。

在进出口两端液体压差作用下，-对椭圆齿轮在转轴上不停地转动，测出其转数即可知道流经仪表液体的总量。

使用说明HKLC系列椭圆齿轮流量计厦门宏控自动化仪表有限公司全国统一服务热线400-0592-364地址：厦门市湖里区双利工业园5号楼电话：************传真：************技术支持：153****2692（24小时）邮编：361015邮件：******************网址：目录一、概述.....................................................................................................................错误！未定义书签。

二、工作原理.............................................................................................................错误！未定义书签。

三、流量计结构 (3)四、主要技术数据 (4)五、发信器 (6)六、流量计外形尺寸 (7)七、安装与使用 (9)八、误差调整 (10)九、使用注意事项 (10)十、订货须知.............................................................................................................错误！未定义书签。

十一、常见故障原因、排除方法.............................................................................错误！未定义书签。

十二、流量计选型表.................................................................................................错误！未定义书签。

一、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

二、工作原理与结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。

当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。

流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。

图1 椭圆齿轮运转原理图（图2）椭圆齿轮流量计结构图1、计数器2发信器3、精度调节器（DN50以上使用）4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖三、技术数据：(一)普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计(二)高温铸铁型(TA)、铸钢型(TE)、不锈钢型(TB)椭圆齿轮流量计(三)高粘度铸铁型(NA)、铸钢型(NE)椭圆齿轮流量计四、LC-13型椭圆齿轮流量变送器LC-13型椭圆齿轮流量变送器是由本体和QF13型发信器组成，可将管到内液体流量转换为电脉冲信号输出。

他与我厂生产的EL系列显示仪表配套使用（可与能接受该信号的其他仪表，如微机、显示仪表配套）。

通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离显示，自控调节、电脑加油等场合。

1、技术性能1）允许基本误差：±0.2％2）被测液体粘度：0.6～200mpa.s3）被测液体温度：-10～+65℃4）最大工作压力铸铁、不锈钢1.6Mpa铸钢：DN20～25，2.5Mpa，DN~15,DN40,6.4Mpa5）主要材质：铸铁、铸钢、不锈钢6）管道连接法兰：JB78-59，JB79-597）发信装置：QF13发信器a、供电：12VDC（我厂显示仪表中已配）b、脉冲幅度V＝4V（方波）低电平＜4.5V，高电平＞8.5Vc、传输距离：1Km（金属屏蔽线导线电阻≤39Ω）8）电性能精度：±1个脉冲9）防爆等级：IAⅡCT510）防爆安全栅型号：NF713五、QF发信器在本厂生产带A1、E1＋T计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。

LC200使用说明书(20XX概述LC200系列仪表被设计用于诸如皮带秤、配料秤、定量秤、料斗秤、减重秤、失重秤等连续累计自动衡器的称重显示控制器，并严格按照Q/140000LC001-20XX《LC200称重显示控制器》企业标准研制生产。

LC200系列仪表具有多种可选择的通讯联网接口和可扩展的控制接口，可以满足用户多种计量、检测、控制和联网的需求，全中文图形显示方式提供了丰富的运行数据和简洁的操作界面，并具有盘装、台式、壁挂三种结构方式，用户可根据安装环境和使用方式选用相应的机型。

本说明书提供LC200系列仪表的选型、安装、调试、操作和维护的方法。

LC200系列仪表操作虽然简单，但错误的安装和误操作可能引起计量精度的下降、控制功能的丧失、外部配套设备的损坏以及意外事故的发生。

因此在安装和使用前务必仔细阅读本使用说明书，直至掌握正确的安装和使用方法。

LC200系列仪表的功能和型号将在以后不断增加，我们力求做到每次再版使用说明书时，其内容与当时的LC200系列仪表一致，但可能出现遗漏或错误，因此希望您给予谅解。

特别是当您发现错误、疑点或遗漏之处时，请及时咨询我们或经销商以获得最新信息。

仪表交货时的注意事项用户拆开LC200仪表的包装箱时，请认真确认：■■■■在运输过程中是否有损坏仪表铭牌数据是否与订货一致随仪表一起发送的附件是否齐全通电检查仪表显示功能和按键操作是否正常。

本公司严格按照ISO9000质量体系进行开发和制造，每台产品出厂前都经过严格的质量检测，如果发现有缺陷，请速与厂家或经销商联系解决。

产品的保修用户购买本产品起一年内为产品保修期，在以下情况，即使在保修期内，也是有偿服务：■■■错误的安装使用及不适当的修理、改造引起的故障超过仪表技术指标规定的范围使用而出现的故障购买后人为损坏或不可抗自然因素损坏。

产品选型LC200 －P产品号系列号 P:盘装机箱LC200 B:壁挂机箱 T:台式机箱 - 1 -第一章安全注意事项■■■■■请将仪表安装在金属等不可燃物体上，否则有发生火灾的危险。

C
B
B C
B
C
A
Φ15-Φ25
型号 LPG-1015 LPG-1020 LPG-1025 LPG-1040 LPG-1050 LPG-1080
通径 Φ15 Φ20 Φ25 Φ40 Φ50 Φ80
A
Φ40、Φ50
A
B
150
126
180
145
180
152
253
293
305
302
280
264
—2—
A
Φ80
变送器电缆插头 1 2 3
控制仪流量变送器接线端子 +5V 0 输入
—4—

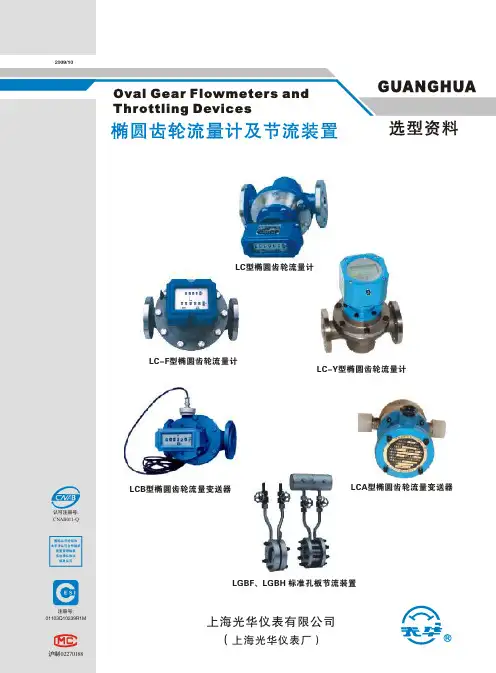

LCA
L C A型 椭 圆 齿 轮 流 量 变 送 器 与 二 次 仪 表 配 套 组 成的椭圆齿轮流量计。具有远距离显示瞬时流量及 累计流量功能，可满足自动控制需要，适用于石 油、化工等工业过程中的石油制品及其它溶液测 量。
LCB-15□-B ～284 180 ～207 φ15 φ65 4 φ14
LCB-20□-B ～290 200 ～207 φ20 φ75 4 φ14
LCB-25□-B ～313 245 ～234 φ25 φ85 4 φ14
LCB-40□-B ～343 250 ～234 φ40 φ110 4 φ18
LCB-50□-B ～365 346 ～278 φ50 φ125 4 φ17.5
C Φ95 Φ105 Φ115 Φ145 Φ165 Φ200
重量（kg） 3.5 4 4.5 13.5 16.5 26
LCB
椭圆齿轮流量变送器（防爆）
LCB-□ □-B型 椭 圆 齿 轮 流 量 变 送 器 ， 在 防 爆 场 合 与LB960安 全 栅 配 套 ， 在 非 防 爆 场 合 也 可 与 适 宜的其他型号流量显示仪表配套，组成椭圆齿轮流 量计。它是一种计量流经管道内液体流量总量的容 积式仪表，具有远距离显示和现场读取累计流量的 功能，可与大多数调节系统组合，实现流量检测和 控制的自动化。

LCB型椭圆齿轮流量变送器 （本质安全型 Ex ia Ⅱ CT5）使用说明书沪制02270188上海光华仪表有限公司上海光华仪表(厂)用户注意1. 本产品已通过ISO9001质量体系认证；2. 不锈钢变送器用于卫生、保洁场合时，请先用洗洁精和清水清洗；3．变送器安装前，应彻底清除管道内杂物和尘土，并加装过滤器；4．在安装使用前，必须详细阅读本使用说明书，用户应对不正确使用变送器而造成的损坏负责。

目录1．变送器外形和安装尺寸 (1)2．特点和适用范围 (1)3．型号规格和主要技术指标 (2)4．工作原理和结构 (3)5．防爆型变送器使用说明 (8)6．安装与使用 (8)7．调整 (11)8．故障的检查及排除 (13)9．运输和保管 (15)10．订货、退修须知 (15)附录过滤器外形及安装尺寸 (16)1. 变送器外形和安装尺寸图1-1 变送器外形尺寸型号 H L B Ø C n-d LCB-15□-B ～284 180～207 Ø15 Ø65 4-Ø14 LCB-20□-B ～290 200～207 Ø20 Ø75 4-Ø14 LCB-25□-B ～313 245～234 Ø25 Ø85 4-Ø14 LCB-40□-B ～343 250～234 Ø40 Ø1104-Ø18 LCB-50□-B ～365 346～278 Ø50 Ø1254-Ø18 LCB-80□-B ～392 370～278 Ø80 Ø1608-Ø182. 特点和适用范围LCB-□□-B型椭圆齿轮流量变送器，在防爆场合与LB960安全栅配套，在非防爆场合也可与适宜的其他型号流量显示仪表配套，组成椭圆齿轮流量计。

它是一种计量流经管道内液体流量总量的容积式仪表，具有远距离显示和现场读取累计流量，可与大多数调节系统组合，实现流量检测和控制的自动化。

五、椭圆齿轮流量计的使用
1、清洗管线 2、排尽气体 3、检查过滤器 4、测量高粘度液体 5、加润滑油 6、避免急剧流量变化 7、旁路管切换顺序 8、使用量不能过小 9、温度不能过高 10、定期检查齿轮状况
七、应用概况
椭圆齿轮流量计由于具有精确的计 量特性，在石油、化工、涂料、医药 食品以及能源等工业部门计量昂贵介 质的总量或流量。
LC型椭圆齿轮流量计 (合肥精杰仪表有限 公司)
一 概述：LC型椭圆齿轮流量计是用于 对管道内液体流量进行连续测量的容积式 流量仪表，广泛应用于各工业领域的液体 流量控制，适用于各种类型的液体测量， 如原油、柴油、汽油等，具有量程大，标 定方便，安装简易等特点，对不同的液体 可以选择不同的材质，可满足石油、化工、 医药、食品、化纤、原油配比、工业部门 等各领域的液体流量计量。
椭圆齿轮流量计
椭圆齿轮流量计是容积式流量计 的一种，是在流量仪表中精度最高 的一类,用于精密的连续或间断的测 量管道中液体的流量或瞬时量．它 特别适合于重油、聚乙烯醇、树脂 等粘度较高介质的流量测量。
一、椭圆齿轮流量计的工作原理
椭圆齿轮流量计的测量部分主要 由两个相互啮合的椭圆齿轮及其外 壳(计量指标 表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶 显示、通讯输出 仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、 N高粘、T高温、Y液晶显示 测量介质：液体、各种油品 口径规格：10---200 流量测量范围：0.04-340 m3/h 测量精度：0.5级 0.2级 被测介质温度： -20℃-100℃ ，最高+200℃ 工作压力： 1.6MPa 2.5MPa 6.4MPa 输出信号： 脉冲、4--20mA、RS485 通讯类型： RS485 电源：DC12V ---DC24V 安装方式：法兰连接、螺纹连接 防爆等级：ExiaIIBT4 防护等级：IP65

6. 安装 ........................................................................................................................ 10
6.1 安装时的考虑事项.................................................................................................................10 6．2 标准安装，水平线.............................................................................................................10 6．3 标准安装，垂直线.............................................................................................................10 6．4 错误管线示例.....................................................................................................................10 7．如何改变流向.........................................................................................................................11 8．接线说明.................................................................................................................................12 8．1 接线指导.............................................................................................................................12 8．2 端接.....................................................................................................................................12 8．3 连接图.................................................................................................................................13 8．4 关于负载阻值范围.............................................................................................................13 9．操作说明.................................................................................................................................14 9．1 操作.....................................................................................................................................14 9．2 操作预防事项.....................................................................................................................15 9．3 有关操作停工的预防事项.................................................................................................16 9．4 关于计数器的使用寿命.....................................................................................................16 9．5 关于仪表系数.....................................................................................................................17 10．拆卸与检查...........................................................................................................................17 10．1 型号 39，41，45，50 基本仪表拆卸与检查 .................................................................17 10．2 型号 39，41，45，50 基本仪表组装程序 .....................................................................18 10．3 型号 52，53，55，56，57 仪表本体拆卸与检查 .........................................................19 10．4 型号 52，53，55，56，57 基本仪表组装程序 .............................................................21 11．计数器开关功能与参数设置 ...............................................................................................23 11．1 开关名称...........................................................................................................................23 11．1．1 开关功能说明.............................................................................................................24 11．1．2 输出模式设置开关“SW1” .....................................................................................24 11．2 各测试引脚的功能...........................................................................................................25 11．3 累加总流量与瞬时流量计算 ...........................................................................................26 11．4 参数表...............................................................................................................................27

齿轮流量变送器技术手册注意！●安装使用前，请仔细阅读本说明书理解各项内容，以便能正确的安装、电路连接、运行操作和保养维护等。

●本说明书应保存在实际最终使用者的手中。

●本说明书应保存到传感器报废为止。

●本产品技术规范可能发生变化，恕不另行通知。

圆齿轮流量变送器产品特性：耐高压（1.0-45MPa）耐高低温（-196℃-200℃）可测量各种粘性介质高精度和高重复性脉冲输出/模拟量输出可选量程比宽（1:100）测量范围广防腐、抗污能力强（酸碱）应用领域树脂、胶水测量液压油、润滑油、油脂测量燃料油测量油墨、沥青测量液氮、冷冻液、溶剂测量食用油、鱼油及食品灌装测量化工及防腐要求流体测量流体定量控制系统概述:齿轮流量变送器属于容积式流量变送器一种类型。

是高精度测量体积流量的变送器。

随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量．图1 流体流动示意图圆齿轮变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。

信号放大器不与被测量介质相接触。

当变送器齿轮切割由壳体内永久磁石产生的磁力线时，就会引起传感线圈中的磁通变化。

传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

圆齿轮变送器加工精度高，精密安装。

齿轮的旋转被非接触扫描，每一个齿产生一个脉冲，分辨率非常高.圆柱齿轮变送器可测量非常小的流量，定量小体积的液体。

产品编码GF 2 F 1 P 1/ S材质1：不锈钢2：铝合金3：PP信号输出P ：脉冲输出 I:4-20mA RS:485 连接方式1：螺纹连接 2：法兰连接3：卫生法兰4：卡套密封F :FKM P :PP标称口径2、4、6、10、15、20、25产品代号特殊要求：高压：P ；高温：T产品图示:图片1螺纹连接 图2 快速卡箍连接 图片3卡套连接计算公式：齿轮流量计的K 系数（流量系数）精确定义了单位流量内每升对应的脉冲数。

电子椭齿加油枪使用说明书
CDI椭圆齿轮流量计是一款高精度的电子流量计。

包含多项高科技，功能丰富，使用简单，耐用，并可以调节参数，从而调校各种密度的液体比重。

累计数可达999999。

9L
图片名称
二．功能操作说明：该流量计是升（L）作单位
1．该流量计有查最近5次加油记录的功能，按TOTAL。

在流量计下方显示。

如果要清除最近5次记录，按RESET三秒钟以上。

出现CLEAN，再按TOTAL5次记录清零2．查累计数，也是按TOTAL，，在加油状态下也能看到。

清除总累计数（慎用），在待机状态，同时按住RESET和TOTAL三秒钟，全屏显示，松开按键，2秒钟后，累计和5次的加油量都被清零。

3．量程分辨率：单次大于9999。

9后就自动回零。

小于99。

999就是三位小数。

三．该流量计的精度0。

5％
四．误差设定调整
1．按住CAL三秒钟，出现的数字是我们工厂已调好的标准参数，每套流量计的参数都不一定完全一样，请记住这个参数，小数后面的第二位每个数字是约2升油，第三位是0。

2升油。

想多加油就把数字改大，想少加就改小。

2．例子
按住CAL三秒钟，出现的数字是0。

460，我们想在这个基础上一百升油少加2升油，我们再按RESET，移动光标，到我们要改变的位数，再按TOTAL，改成0。

450就可以了。

再按CAL或等三秒钟就可以了，以后就会安这个数字计量。

LC系列椭圆齿轮流量计使用说明书TYPE LCOVAL FLOWMETERINSTRUCTION MANUAL合肥精大仪表股份有限公司(原合肥仪表总厂)HEFEI JINGDA INSTRUMENT CO.,LTD (HEFEI INSTRUMENT GENERAL FACTORY)一、概述椭圆齿轮流量计是用于对管道中液体流量进行连续测量的高精度计量仪表。

它具有量程范围大、压力损失小、粘度适应性强，能测量高温、高粘度液体、标定方便、安装简易等诸多优点，是容积式流量计的代表产品。

LC 系列椭圆齿轮流量计，装有现场指针显示、字轮累计计数装置，可以直接显示流经管道内的液体累积流量。

对不同的液体（酸、碱、盐、有机溶液等）流量计可以选择不同的材质（铸铁、铸钢、铝合金、不锈钢等）制成。

适用于石油、化工、化纤、交通、商业、食品、医药卫生等工业部门的流量计量。

二、原理结构椭圆齿轮流量计由流量变送器和计数机构组成。

变送器的主要部分是由装有一对椭圆齿轮转子的计量室和密封联轴器组成。

计数机构则包含减速机构、精度调节机构，计数器和电脉冲发信器等部件。

计量室内主要有一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。

椭圆齿轮靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经初月形空腔计量后送到出口处，每转流过的液体量是图中新月腔的四倍，由密封联轴器将椭圆齿轮旋转的总数，以及旋转的快慢传递给计数机构，通过指针显示和字轮累积，即可知道通过管道中的液体总量。

在计数机构中还可安装脉冲发信器即成了带发信的椭圆齿轮流量计，与本公司电显示仪表配套，可以实现远传（定量、累积、瞬时等功能）自动化测量和控制。

使用说明另见显示仪表分类说明。

1、计数器2、发信器3、精度调节器4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体 9、后盖三、通用技术参数1. 主要构件材料及公称压力壳体、前盖后盖盖板椭圆齿轮轴轴套公称压力（MPa ）LC-A 铸铁 铸铁 1.6LC-E 铸钢 铸铁 含油青铜 或滚动轴承 DN50以下 6.3； DN80-1004.0 、6.3； DN150-200 2.5。
