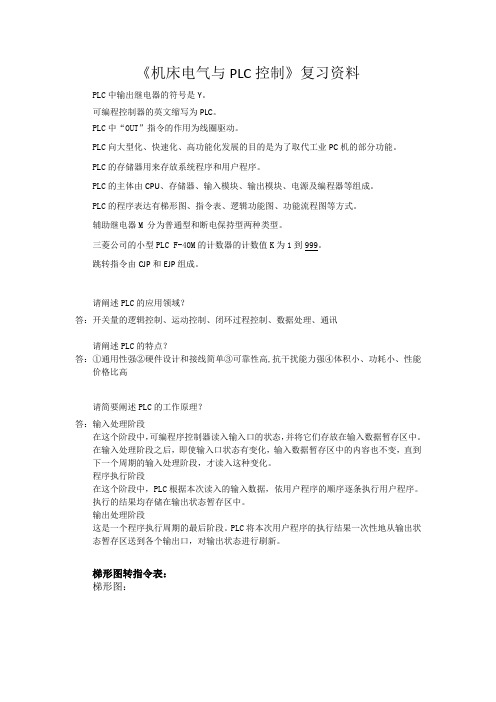

《机床电气与PLC控制》复习资料PLC中输出继电器的符号是Y。
可编程控制器的英文缩写为PLC。
PLC中“OUT”指令的作用为线圈驱动。
PLC向大型化、快速化、高功能化发展的目的是为了取代工业PC机的部分功能。
PLC的存储器用来存放系统程序和用户程序。
PLC的主体由CPU、存储器、输入模块、输出模块、电源及编程器等组成。
PLC的程序表达有梯形图、指令表、逻辑功能图、功能流程图等方式。
辅助继电器M 分为普通型和断电保持型两种类型。
三菱公司的小型PLC F-40M的计数器的计数值K为1到999。
跳转指令由CJP和EJP组成。
请阐述PLC的应用领域？答：开关量的逻辑控制、运动控制、闭环过程控制、数据处理、通讯请阐述PLC的特点？答：①通用性强②硬件设计和接线简单③可靠性高,抗干扰能力强④体积小、功耗小、性能价格比高请简要阐述PLC的工作原理？答：输入处理阶段在这个阶段中，可编程序控制器读入输入口的状态，并将它们存放在输入数据暂存区中。
在输入处理阶段之后，即使输入口状态有变化，输入数据暂存区中的内容也不变，直到下一个周期的输入处理阶段，才读入这种变化。
程序执行阶段在这个阶段中，PLC根据本次读入的输入数据，依用户程序的顺序逐条执行用户程序。
执行的结果均存储在输出状态暂存区中。
输出处理阶段这是一个程序执行周期的最后阶段。
PLC将本次用户程序的执行结果一次性地从输出状态暂存区送到各个输出口，对输出状态进行刷新。
梯形图转指令表：梯形图：指令表：LD X400ANI T450LD M100AND X404ORBORI X402LDI Y432OR X406ANBLD X407ANI X408AND X409ORBOR Y433OUT Y430AND C460OUT M110OUT T452K 15请设计一个自动门控制程序。
要求如下：自动门内侧和外侧各有一个探测器。
探测到有人后1S开门，探测到无人后2S关门。
要求写出I/O分配表。
一、填空1. 低压电器是指工作在直流（1500）伏或交流（1200）伏以下的电器。
2. 低压电器按动作性质分可分（手动控制）电器和（自动控制）电器两种。
3. 触点的接触形式有（点）接触、线接触、（面）接触三种。
4. 三相笼型异步电动机的启动有（全压）启动和（降压）启动两种。
5. PLC的基本结构有（CPU）、存储器、（输入/输出单元）、电源、编程模块组成。
6. PLC的工作方式采用（周期循环）扫描方式。
7.定时器定时时间到时，其常开接点（闭合），常闭接点（断开）。
8.循环指令中，（FOR）表示循环开始，（END）表示循环结束。
1. 低压电器一般由两个部分组成，一个是（感受部分）另一个是（执行部分）。
2. 电磁式低压电器的电磁机构由（线圈）、(铁芯)和(衔铁)等组成。
3. 一般选用熔体的额定电流约等于电动机额定电流的（1.5-2.5）倍。
4. 一平方铝芯线最大可承受（6）安电流；一平方铜芯线最大可承受（8）安电流。
5. 线绕式异步电动机转子串电阻降压启动控制电路使用于（重载）的场合。
6. 接触器除通断电路外，还具有（欠压）和（失压）保护作用。
7. PLC的工作状态有两种，分别是（运行）状态和（停止）状态。
8. 被SET指令置位的继电器只能用（RST）指令才能复位。
9.加1指令的指令写法为（INCP）。
二选择（D）1. 全压启动允许的电机功率大小（）【A】5KW以上【B】5KW以下【C】10KW以上【D】10KW以下（C）2. 接触器的主要结构有电磁机构、触头系统（）及其他部件组成。
【A】动合触头【B】动断触头【C】灭弧系统【D】弹簧支架（A）3. 停止和急停按钮必须是红色；启动按钮必须是绿色；点动按钮必须是（）【A】黑色【B】灰色【C】蓝色【D】黄色（D）4. 延时断开常闭触点的图形符号是( )。
【A】【B】【C】【D】（A） 5.甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（）。
【A】在乙接触器的线圈电路中串入甲接触器的动合触点；【B】在乙接触器的线圈电路中串入甲接触器的动断触点；【C】在甲接触器的线圈电路中串入乙接触器的动断触点；【D】在甲接触器的线圈电路中串入乙接触器的动合触点。
数控机床电气控制复习资料一、填空题1．低压电器通常工作的交流额定电压是1200V、额定直流电压1500V，在电路中起的作用分别是：通断、保护、控制、转换和调节。
2．数控机床电气控制系统由数控装置、进给伺服系统、主轴伺服系统和机床强电控制系统系统组成。
3．机床强电控制系统包括可编程控制器控制系统、继电器和接触器等组成。
4．主轴电气准停的方法通常有：磁传感器型准停、编码器型准停、和数控系统控制型准停三种。
5．目前PLC的编程语言主要有梯形图、指令表、顺序功能图和结构化编程语言、功能块四种。
6．PLC输出单元型主要有三种，分别是继电器输出、晶体管输出、晶闸管输出，如果PLC的输出所驱动的设备要求使用3A的交流电，应该选择晶闸管输出输出类型的PLC。
7．PLC执行过程分为内部处理、通信服务、输入处理、程序执行、输出处理五个阶段。
8．PLC由以下部分组成：中央处理单元（CPU）、存储器（RAM、ROM）、输入输出单元（I/O）、电源和编程器等。
二、判断题1．自动开关的通断能力是指在一定的实验条件下，能够接通和分段预期。
( √)2．全闭环伺服所用位置检测元件是光电脉冲编码器。
( x )3．数控装置是数控机床电气控制系统的控制中心。
( √)4．目前，交流私服驱动系统已完全取代直流伺服驱动系统。
( x )5．步进电机驱动电路是直流稳压电源。
( x )6．数控机床的电气控制系统由驱动电路和伺服电动机两部分组成。
( x )7．梯形图不是数控加工编程语言。
( √)8．数控机床电气控制系统的发展与数控系统、伺服系统、可编程序控制器发展密切相关。
(√) 9．可编程控制器都是模块式结构。
( x ) 10．数控机床具有柔性，只需更换程序，就可以适应不同品种及规格零件的自动加工。
( √)三、选择题1．下列关于世界第一台数控机床的描述正确的是( B )。
A．1946年在德国研制成功B．它是一台3坐标数控机床C．用它来加工直升机叶片D．它用晶闸管--直流电动机驱动2．数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为( )。

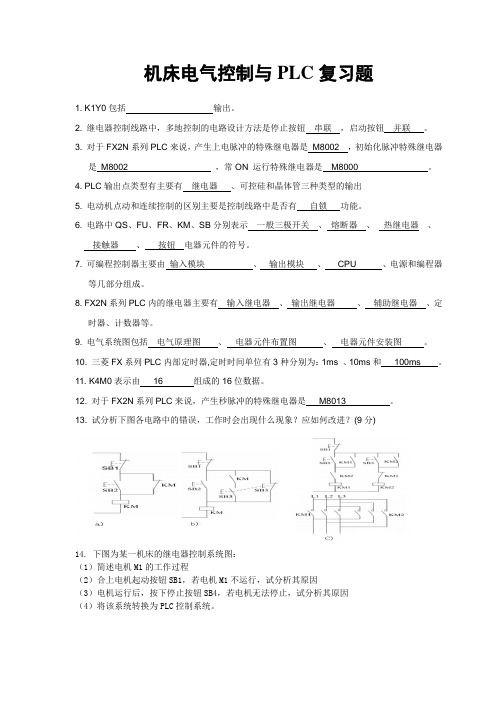

机床电气控制与PLC复习题1. K1Y0包括输出。
2. 继电器控制线路中，多地控制的电路设计方法是停止按钮串联，启动按钮并联。
3. 对于FX2N系列PLC来说，产生上电脉冲的特殊继电器是M8002 ，初始化脉冲特殊继电器是M8002 ，常ON 运行特殊继电器是M8000 。
4. PLC输出点类型有主要有继电器、可控硅和晶体管三种类型的输出5. 电动机点动和连续控制的区别主要是控制线路中是否有自锁功能。
6. 电路中QS、FU、FR、KM、SB分别表示一般三极开关、熔断器、热继电器、接触器、按钮电器元件的符号。
7. 可编程控制器主要由输入模块、输出模块、CPU 、电源和编程器等几部分组成。
8. FX2N系列PLC内的继电器主要有输入继电器、输出继电器、辅助继电器、定时器、计数器等。
9. 电气系统图包括电气原理图、电器元件布置图、电器元件安装图。
10. 三菱FX系列PLC内部定时器,定时时间单位有3种分别为：1ms 、10ms和100ms 。
11. K4M0表示由16 组成的16位数据。
12. 对于FX2N系列PLC来说，产生秒脉冲的特殊继电器是M8013 。
13. 试分析下图各电路中的错误，工作时会出现什么现象？应如何改进？(9分)14. 下图为某一机床的继电器控制系统图：（1）简述电机M1的工作过程（2）合上电机起动按钮SB1，若电机M1不运行，试分析其原因（3）电机运行后，按下停止按钮SB4，若电机无法停止，试分析其原因（4）将该系统转换为PLC控制系统。
15.下图为异步电动机的Y/△启动的控制线路（1）简述Y/△降压启动的工作原理。
（2）如何将其改造为PLC控制？(图纸、程序不唯一)16.下图为机床自动间隙润滑的控制电路，其中接触器KM为润滑液压泵电动机起停用接触器（主电路未画出），电路可使润滑规律间隙进行。
1）试分析其工作原理，并说明中间继电器KA和按钮SB的作用（6分）。
2）设计出PLC梯形图（答案不唯一）（4分）。
电器控制与PLC应用复习资料一、名词解释1、中间继电器是将一个输入信号变成多个输出信号或将信号放大（即增加触头容量）的继电器.2、低压隔离器是一类在电源切除之后将线路与电源明显地隔开以保障检修人员安全的手动操作电器。
3、组合开关是一种采用叠装式结构将动触头和静触头装在绝缘件内的刀开关，其层数由动触头数量决定，动触头安装在操作手柄的转轴上，随转轴旋转而改变各对触头的通断状态。
4、低压断路器是一种既有手动开关作用，又能自动进行失压和欠压、过载和短路保护的电器。
5、电器元件布置图是一种在图上绘出了所有电气设备和电器元件的技术文件。
在生产机械电器控制设备制造、安装和维修中必不可少。
6、接线图中画出设备电控系统个单元和个元器件间的接线关系，并标注出所需数据，如接线端子号、连接导线参数等，主要用于安装接线、线路检查、线路维修和故障处理，实际应用中通常与电路图和位置图一起使用。
7、PLC程序容量一般指PLC所能存放用户程序的多少。
8、PLC输入输出点数（即I/O点数）是指：9、符号地形图编程模式是指用户通过输入一些表示逻辑关系的元素图形符号来监理程序，程序在屏幕上用梯形图形式来显示的一种编程模式。
10、布尔梯形图编程模式是指用户通过输入指令的助记符（或称布尔符号）来建立程序，程序在屏幕上仍以梯形图的形式显示的编程模式。
二、填空1、分磁环使铁芯中的两部分磁通所产生的电磁吸力不会为零，从而消除了衔铁的振动和噪声。
2、触头的作用是接通或分断电路，因此要求其具有良好的接触性能，电流容量较小的银器（如接触器、继电器）常采用银质材料作触头。
3、25A以上的交流接触器装有灭弧罩，灭弧罩按其额定电压和额定电流不同分为栅片式和纵缝式两种。
4、近年来从国外引进一些交流接触器产品，有德国BBC公司的B系列、西门子公司的3TB系列、法国TE公司的LC1-D和LC2-D系列等。
5、AC2是指交流接触器的控制对象为绕线式异步电动机的启动和停止6、AC4是指交流接触器的控制对象为笼形异步电动机的启动、反接制动、反转和电动7、过电流继电器的动作电流整定范围，交流过电流继电器为110%~350%I N，直流过电流继电器为70%~300%I N。
《机床电气与PLC》复习资料
1.常见的电气元件及其图标和符号识别，如电机、开关、熔断器、时间继电器、接触器、热继电器等等
2.各特殊电气元件作用，如热继电器、行程开关、速度继电器、通电延时时间继电器、断电延时时间继电器等等
3.互锁和自锁的含义，在电机正反转控制电路中为何要两个接触器互锁？
4.熟悉常见电机控制电路如启动、停止、正转、反转，能设计分析此类电路，并能将其转换成PLC程序
5. PLC的中文含义、组成部分、核心部件
6. PLC的工作模式：PLC采用循环扫描工作方式，其工作过程大致分为3个阶段：输入采样、程序执行、输出刷新。
7. PLC定时器和计数器的功能和应用
8. 三菱PLC特殊辅助继电器的作用：如M8000、M8001、M8002、M8011、M8012、M8013等等
9. 电气元件动作时常开触点闭合，常闭触点断开，复位时常开触点断开，常闭触点闭合
10. 2进制、8进制、16进制和10进制的转换
11. 位组合元件如K2Y000等的含义及其应用如mov k9 K2Y010的作用
12. 熟悉PLC的时序图(波形图)，即可以根据PLC程序，在给出输入信号时画出对应的输出信号或中间继电器的波形图。
画时注意：输入信号从低到高跳变时表示有信号输入，从高到低跳变时表示信号断电。
对应的输出信号或中间继电器的信号根据PLC程序而进行相应变化；另外程序中如有计时器则需要在波形图上标出延时的时间长度
13. 在应用题中，一定要写出IO表，即注明输入输出各点的作用。
14. 熟悉实训中1~9题程序设计及其典型指令的应用。
《机床电气控制》复习资料《电气控制与PLC应用技术》复习资料电气控制部分一、名词解释：低压电器、自锁、互锁二、填空题，1、主令电器的作用是用来切换控制电路而不是直接控制电器。
2、交流接触器主要由线圈、动铁芯和静铁芯等部分组成。
3、时间继电器有断电延时型和通电延时型两种。
4、热继电器是依靠电流通过热元件时所产生的热，使双金属片受热弯曲而推动机构动作，使其常开触点闭合，常闭触点断开。
5、熔断器用于短路保护，使用时应串联接在电路中；热继电器用于过载保护。
6、行程开关既可以用来控制工作台的行程，又可以作为工作台的极限保护。
7、行程开关的将外部的机械碰撞传给触头，从而控制电路的通断。
8、三相交流电源采用 L1, L2, L3 标记，中性线采用 N 标记，电源开关之后的三相交流电源主电路分别按 U, V, W 顺序标记。
9、过载保护方式是指防止电动机在启动时，启动电流过大，电动机将过热，使其绝缘加速老化甚至使绕组绝缘烧毁的保护方式。
10、依靠接触器自身常开辅助触点来使其线圈保持通电的电路称为自保持电路。
其自锁作用的常开辅助触点触点称为自锁触点。
11、一个接触器通电时，利用其辅助触点在对方接触器的线圈电路中的常闭触头断开来锁住对方电路，使对方接触器线圈不通电的接线方式称为互锁。
12、由于热继电器具有延时特性，即使负载电路短路也不会瞬时断开，因此热继电器不能作短路保护。
三、判断题。
1、通电或机构动作后闭合的触点为常闭触点。
( X )2、电磁机构中短路环的作用是消除衔铁的振动。
( V )3、交流电磁铁衔铁所受的电磁力是恒定的。
( √ )4、熔断器在电路中起过载保护作用。
( X )5、热继电器在电路中起短路保护作用。
( X )6、熔断器的保护特性有电压越高，熔断越快的特点。
( V )7、熔断器的熔体熔断后可以用铜线或铝线代替。
( X )8、操作刀开关时，动作应轻缓。
( X )9、接触器、继电器的线圈电压应与它们所控制的主电路的电源电压等级相同。
《机床电气控制与PLC》课程题库第1部分机床电气控制部分1、写出按钮、行程开关、熔断器、接触器、低压断路器、时间继电器、热继电器等常用电器的电气符号（包括图形符号和文字符号）。
2、继电器和接触器的区别？3、QS、FU、KM、KT、SQ、SB分别是什么电器元件的文字符号？4、如何决定笼型异步电动机是否可采用直接起动法？5、笼型异步电动机减压起动方法有哪几种？6、笼型异步电动机是如何改变转动方向？7、什么是能耗制动？什么是反接制动？它们各有什么特点及适用什么样的场合？8、什么是互锁（联锁）？什么是自锁，试举例说明各自的作用。
9、长动与点动的区别是什么？10、什么是多地点控制？什么是多条件控制？11、动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？12、本章中图2-12行程开关控制的正反转电路，若在现场调试试车时，将电动机的接线相序接错，将会造成什么样的后果？为什么？13、下图中的一些电路是否有错误？工作时现象是怎样的？如有错误，应如何改正？14、设计一个控制电路，要求第一台电动机起动10秒以后，第二台电动机自动起动，运行5秒以后，第一台电动机停止转动，同时第三台电动机起动，在运转15秒以后，电动机全部停止。
15、设计一控制电路，控制一台电动机要求：（1）可正反转；（2）可正向点动，两处起停控制；（3）可反接制动；（4）有短路和过载保护。
16、分析下面电气控制原理图，回答：（1）主电机M1采用什么起动方式；（2）主电机M1采用制动方式；（3）电动机M3为什么可以不用设过载保护；（4）电流表PA为什么要KT常闭触点端接；（5）触点表对分析电路起什么作用；（6）EL、HL、PE、KS是什么电器元件的文字符合；（7）主电机M1主电路中串联电阻R起什么作用。
17、分析下面电气控制原理图，填空：(1)、_____ __是主轴电动机M2转动方向的选择开关。
(2)、_ __ _、_ _ _按钮用于主轴电动机M2的两地停止控制；(3)、___ _、_ ___按钮用于主轴电动机M2的两地起动控制；(4)、____ 用于主轴电动机M2的变速冲动（点动）控制；(5)、___ _用于冷却泵电机M1的起停控制；(6)、___ _用于上刀制动；(7)、___ _用于主轴电动机M3的变速冲动控制；18、低压电器是用于交流 V、直流 V级以下的电路中起通断、保护、控制或调节作用的电器产品。
高等教育自学考试《机床设备电气与PLC控制（实践）》复习资料课程代码：01668一、填空题1 、电动机的作用是将____________转换为____________。
2 、电器的本身功能和在机床控制电路中的用途将常用的电器元件分成______________、_ ___________和____________三种类型。
3、电机的降压启动方法为_____________________和_______________。
4、根据直流他励电动机处于制动状态时的外部条件和能量传递情况，可将其制动状态分为____________、____________、____________三种形式。
5、三相异步电动机主要由____________和____________两大部件构成，定子与转子之间有一个很小的_______，此外，还有端盖、轴承、风扇等零部件。
6、PLC的编程语言主要有____________、____________和____________等,其中最常用的为____________。
7、电动机客量在10KW以下的一般采用____________直接启动方式来启动。
8、可编程控制器中的定时器相当于继电器系统中的时间继电器，在设计时可编程实现____________控制。
9、接触器是一种用来频繁地____________或____________带有负载的主电路，实现远距离自动控制的电器元件。
10、为了防止控制正反转的两个接触器同时动作造成三相电源短路，应在可编程控制器外部设置____________电路。
11、能耗制动是在电动机按下停止按钮切除三相电源的同时，定子绕组接通____________产生____________,利用转子感应电流对静止磁场的作用，产生电磁转矩来制动的。
12、指令表程序一般根据梯形图程序来设计，应遵循__________、__________的原则进行。
13、PLC的组成各不相同，但是在结构上是基本相同的，一般由____________、____________、____________和其他部件组成。
14、由三相并步电动机的工作原理可知，只要将电动机接到三相电源中的____________进线对调即可以使电动机反转。
15、自动控制按其控制原理和采用电气元器件的不同可分为：_______________、_______________ 、_______________ 。
16、直流伺服电机的控制方式有两种，一种是_____________，一种是_____________。
17、星一三角形换接启动只适用于定子绕组在正常工作时是_______________的三相异步电动机。
18、PLC的组成各不相同，但是在结构上是基本相同的，一般由_____________、_____________、_____________和其它部件组成。
19、异步电动机的定子是由______________、____________和______________三部分组成。
20、接近开关按其工作原理可分为_____________、_____________、_____________、_____________和_____________等。
21、电源反接制动一般应用于在生产机械要求迅速_____________、_____________和_____________的场合以及要求经常正反转的机械上。
22、X62卧式万能铣床具有主轴_____________、_______________、_____________和加工范围广等特点。
23、接触器是一种用来频繁地_____________或_____________带有负载的主电路，实现远距离自动控制的电器元件。
24、对于容量较大而且正常运行时定子绕组是星形连接的三相异步电动机，通常采用_____________降低电动机定子绕组电压的方法来启动。
25、热继电器是利用电流的_____________原理实现对电动机的过载保护。
26、采用自耦降压启动，同时能使_____________和_____________ 减小。
27、电动机的作用是将_____________转换为_____________。
28、步进电动机的驱动电路包括___________和__________两部分，它接受送来的一定频率和数量的指令脉冲，和经_________和__________后驱动步进电动机旋转。
29、常用的和电传动自动控制主要有_____________、_____________、_____________ 和_____________等四种方式。
30、把改变电枢_____________的方向所应生的反接制动称为电原反接制动，把改变电枢_____________的方向而产生的反接制动称为拉倒反接制动。
31、转差率是异步电动机的一个重要物理量，转子转速越接近_____________则转差率_____________。
32、电流继电器的线圈_____________在被测电路中，以反映电流的变化，为了不影响被测电路的工作情况，要求电流继电器的线圈_____________、_____________、_____________。
33、对于较大容量的异步电动机由于启动电流太大，通常采用_____________。
34、通常习惯用红色表示_____________按钮，绿色表示_____________按钮，黑色按钮则用来表示_____________。
35、速度继电器主要用于鼠笼式异步电动机的反接制动控制，所以又称为_____________。
36、由三相异步电动机的工作原理可知，只要将电动机接到三相电源中的_____________进线对调，即可以使电动机反转。
37、常用的机电传动自动控制主要有_____________、_____________、_____________、_____________等四种方式。
38、辅助电路设计主要是对如何完善整个控制电路的设计，其中包括_____________、_____________、超程、零压、_____________、光电测试，信号、照明等各种保护环节。
二、判断题1、使用时，熔断器应并接在所保护的电路中。
（）2、热继电器是利用电流的热效应原理实现对电动机的过载保护。
（）3、时间继电器是一种利用电磁原理或者机械动作原理实现触头延时接通和延时断开的自动控制电器。
（）4、对于较大容量（大于20KW）的异步电动机，由于启动电流太大，通常采用降压启动（）5、交流接触器是由电磁机构、触头系统、灭弧装置及其他部件组成。
（）6、PLC用软件代替大量的中间继电器和时间继电器，仅剩下与输入和输出有关的少量接触，因此可靠性高（）7、X62W万能铣床，M1为主电机，其正转由组合开关SA5来实现，正常运行时由KM3控制。
（）8、转子铁心是电机磁路的一部分，一般是用0、5MM厚的硅钢片叠压而成的、 ( )9、由于C650车床的床身较长，为了减少辅助工作时间，设置一台2、2KW的电动机来拖动溜板箱快速移动，并采用连续控制（）10、按励磁方法不同，可将直流电动机分为他励、并励、串励和复励四类。
（）11、对于一般较小容量的电动机，若其容量不超过供电变压器容量的30%，一般就可采用直接启动。
（）12、自耦降压启动是利用三相自耦变压器将电动机在启动过程中的端电压降低。
（）13、“AND”为与指令，用于单个常闭触点的串联，“ANI”为与反指令，用于单个常开触点的串联（）14、组合开关可以启停5KW以上的交流异步电动机（）15、接触器辅助触头用于控制电路，起电气连锁或控制作用。
（）16、按PLC的结构形式可分为整体式和模块式。
（）17、电气系统图一般有三类：电气原理图、电路布置图和电气安装接线图。
（）18、热继电器由于热惯性，当电路短路时能够立即动作使电路迅速断开，因此可用作电路的短路保护。
（）19、热继电器由于热惯性，当电路短路时能够立即动作使电路迅速断开，因此可用作电路的短路保护。
（）20、由于C650车床的床身较长，为了减少辅助工作时间，设置一台2、2KW的电动机来拖动溜板箱快速移动，并采用连续控制（）21、PLC的编程语言最常用的是流程图。
（）22、PLC用软件代替大量的中间继电器和时间继电器，仅剩下与输入和输出有关的少量接触，因此可靠性高（）23、梯形图与继电器控制原理相似，具有形像、直观、实用的特点。
（）24、X62W万能铣床，M1为主电机，其正转由组合开关SA5来实现，正常运行时由KM3控制。
（）25、电气系统图一般有三类：电气原理图、电路布置图和电气安装接线图。
（）26、右母线只能直接接各类继电器的线圈，继电器触点不能直接接右母线。
（）27、按励磁方法不同，可将直流电动机分为他励、并励、串励和复励四类。
（）28、使用时，熔断器应并接在所保护的电路中。
（）29、对于较大容量（大于20KW）的异步电动机，由于启动电流太大，通常采用降压启动（）30、PLC内部元素的触点和线圈的连接是由程序来实现的（）三、简答题1、为什么热电器不能做短路保护而只能做长期过载保护，而熔断器则相反，为什么？2、简述交流接触器的工作原理。
3、什么叫联锁，为什么电路中应采用联锁保护装置？4、PLC具有可靠性高，抗干拢能力强的主要原因是什么？5、常用的机电传动自动控制方式有哪些？6、什么叫联锁，为什么电路中应采用联锁保护装置？7、什么叫联锁？为什么电路中应采用联锁保护装置？8、常用的机电传动自动控制方式有哪些？9、常用的PLC编程语言有哪些？其中最常用的有哪些？10、为什么热继电器不能做短路保护而只能做长期过载保护，而熔断器则相反，为什么？11、常用的机电传动自动控制方式有哪些？12、简述交流接触器的工作原理。
四．应用题1、根据所给的梯形图写出PLC语句指令表。
2、某电动机为△型、，试为该电动机设计电路。
（1）该电机在启动时必须进行降压启动。
（2）该电机必须由时间继电器来转换到全压运行。
（3）具有短路、过载、欠压及失压保护。
3、根据所给的PLC语句指令表画出梯形图。
0、LD X000 9、LD X0061 AND X001 10、ANI X0072、LD X002 11、 LD X0083、AND X003 12、ANI X0094、ORB 13、ORB5、LD X004 14、OUT Y0056、ANI X0057、ORB8、OUT Y0034、要求设计一台电动机的控制线路，要求能正反运转并能实现能耗制动。
参考答案：一、填空题1.电能、机械能2.非自动控制电器、自动控制电器、主令电器3.星形一三角形换接启动、自耦降压启动4.反馈制动、反接制动、能耗制动5.定子、转子、空气隙6.梯形图、流程图、专用语言、梯形图7.全电压8.延时9.接通、分断10.硬件联锁11.直流电源、静止磁场12.从左到右、自上而下13.CPU模块、输入模块、输出模块14.任意两根15.继电器控制系统、程序控制器、数字控制16.电枢控制、磁极控制17.三角形连接18.CPU模块、输入模块、输出模块19.基座、定子铁心、定子绕组20.高频振荡器、电容型、感应电流型、永久磁铁型、翟尔效应型21.减速、停车、反问22.转速高、调速范围宽、操作方便23.接通、分断24.自耦变压器25.热效应26.启动电流、启动转距27.电能、机械能28.环形分配器、功率放大器、数控装置、分配、放大29.时间控制、速度控制、电流控制、行程控制30.电压、电势31.磁场转速、愈小32.串接、匝数少、导线粗、线圈阻抗小33.降压启动34.停止、启动、其它控制信号35.反接制动器36.任意两相37.时间控制、速度控制、电流控制、行程控制38.短路、过载、联锁二、判断题1、×2、√3、√4、×5、√6、√7、√8、√9、×10、√11、×12、√13、×14、×15、√16、√17、√18、×19、×20、×21、×22、√23、×24、√25、√26、√27、√28、×29、×30、√三、简答题1、热继电器由于热惯性，当电路短路时不能够立即动作使电路迅速断开，因此不能用于电路的短路保护。
