XXXX低压配电柜(箱)采购工程技术规范XXXXXXXX2019年1月8日目录第一节低压配电柜(箱)第二节动力系统低压配电控制柜（箱）第三节低压配电柜(箱)及动力配电控制柜(箱)技术偏离表第四节设备材料建议品牌表第五节配电箱（柜）内明细配置表第一节低压配电柜(箱)1.1总则1.1.1说明1.1.1.1本节说明所有配电装置的供应、安装、测试、试运行和投入使用，如图所示或本章规定。
1.1.1.2为解决电压降问题，若干主线配电电缆选用尺寸过大的电缆。
可能存在着这些电缆不能接到配电装置的情况。
为此，须把电缆接到电缆分盒，再通过截面面积较小的电缆再连接到配电装置上。
投标价格须包括中接。
如需要使用此类电缆分盒，必须在安装前交付电缆尺寸，设备额定值等详细建议供审批用。
1.1.2质量保证1.1.2.1所有设备、材料和工艺须符合相应的国家及行业标准和当地电力公司之规定。
1.1.2.2所有设备材料和附件必须适用于规定的操作条件。
1.1.2.3所有同类型设备和材料必须为同一厂商的产品。
所有相同的部件应能替换使用。
1.1.2.4所规定的每一种设备必须经过测试，并经证明其设计和制造符合相应的国标或IEC 标准。
工程师可独自决定要求提交由享有声誉的独立测试实验室和机构所发出的测试证明书。
1.1.2.5作为一个完整项目的设备，如微型断路器/微型断路器盘须由同一厂制造或在许可下制造(即ABB、施耐德、西门子授权制造商)。
在后一种情况，工程师有权单独决定许可协议的可接受性以及是否接受或拒绝所提供的产品。
1.1.2.6整座低压配电柜（箱）及其部件的设计和制造须符合最新修订的下列标准（但不局限下列标准）：A GB7251(1.2.3.4.5)低压成套开关设备及控制设备B GB/T14048.1-1993低压开关设备及控制设备总则C GB/1408(7.8)-1998低压开关设备及控制设备辅助电器,第一第二部分铜导体的接线,端子排D GB14048低压开关设备及控制设备E GB/T16935.1-1997低压系统内设备的绝缘配合F GB/T9466-1998低压成套开关设备基本试验方法G 国际电工标准IEC439-1低压成套开关设备和控制设备H GB503030-2002建筑电气工程施工质量验收规范1.1.3交付1.1.3.1在合同签订后的三星期内和在订货前，交付下列各项供批核用：A 设备、部件和制制造厂商数据的详细投标表。
配电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT配电箱符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC暗敷设在柱内CLC5 暗敷设在墙内WC暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE一，导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT-桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管二，导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷三，灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4 芯150平方毫米E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1 ）类别：H——市内通信电缆HP配线电缆HJ局用电缆（2）绝缘：Y――实心聚烯烃绝缘Y泡沫聚烯烃绝缘Y泡沫/实心皮聚烯烃绝缘（3）内护层：A――涂塑铝带粘接屏蔽聚乙烯护套S――铝，钢双层金属带屏蔽聚乙烯护套V――聚氯乙烯护套（4）特征：T――石油膏填充G 咼频隔离C——自承式（5）外护层：23 ---- 双层防腐钢带绕包销装聚乙烯外被层33――单层细钢丝铠装聚乙烯被层43――单层粗钢丝铠装聚乙烯被层53 ---- 单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜（铝）芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆（电线）BV -铜芯聚氯乙烯绝缘电缆（电线）BLV铝芯聚氯乙烯绝缘电缆（电线）BVR铜芯聚氯乙烯绝缘电缆（电线）BVV^铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90铜芯耐热90 C聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V 及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A 、B 、C 、D 四类, 例如：WDZD-VY WDZA -YJY WDZB- YJ V23 WDZC-B Y WDZ-BVY WDZB-KY JY WDZC-KVV23 供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
配电箱符号序号名称符号（字母）备注1高压开关柜AH2高压计量柜AM3高压配电柜AA4高压电容柜AJ5低压电力配电箱柜AP6低压照明配电箱柜AL7应急电力配电箱柜APE8应急照明配电箱柜ALE9低压负荷开关箱柜AF10低压电容补偿柜ACC或ACP 11直流配电AD12操作信号箱柜AS13控制屏台箱柜AC14继电保护箱柜AR15计量箱柜AW 16励磁箱柜AE17低压漏电断路器箱柜ARC 18双电源自动切换箱柜AT19多种电源配电箱柜AM 20刀开关箱柜AK21电源插座箱AX22建筑自动化控制器箱ABC 23火灾报警控制器箱AFC 24设备监控器箱ABC 25住户配线箱ADD 26信号放大器箱ATF 27分配器箱AVP 28接线端子箱AXT配电箱符号序号名称符号（字母）备注一、电线穿线管一般有：1PVC管：PC202焊接钢管：SC203扣压式镀锌薄壁电线管：KBG204紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序名称符号名称符号号1沿钢线槽敷设SR沿屋架或跨屋架敷设BE 2沿柱或跨柱敷设CLE沿墙面敷设WE 3沿天棚面或顶棚面敷设CE在能进入人的吊顶内ACE敷设4暗敷设在梁内BC暗敷设在柱内CLC5暗敷设在墙内WC暗敷设在顶棚内CC6暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC 7吊顶内敷设,要穿金属管SCE一，导线穿管表示序符号名称符号名称号1SC-焊接钢管CT-桥架2MT-电线管PC-PVC塑料硬管3FPC-阻燃塑料硬管MR-金属线槽4M-钢索CP-金属软管5PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示1DB-直埋TC-电缆沟2BC-暗敷在梁内CLC-暗敷在柱内3WC-暗敷在墙内CE-沿天棚顶敷设4CC-暗敷在天棚顶内SCE-吊顶内敷设5F-地板及地坪下SR-沿钢索6BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示1CS-链吊DS-管吊2W-墙壁安装C-吸顶3R-嵌入S-支架4CL-柱上5SR沿钢线槽：BE沿屋架或跨屋架：6CLE沿柱或跨柱：SC穿焊接钢管敷设：7MT穿电线管敷设：PC穿硬塑料管敷设：8FPC穿阻燃半硬聚氯乙烯CT电缆桥架敷设：管敷设：9MR金属线槽敷设：PR塑料线槽敷设：10M用钢索敷设：KPC穿聚氯乙烯塑料波纹电线管敷设：11CP穿金属软管敷设：DB直接埋设：12TC电缆沟敷设：AB导线敷设部位的标注沿或跨梁（屋架）敷设：13BC暗敷在梁内：AC沿或跨柱敷设：14CLC暗敷设在柱内：WS沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1发电机G40电压小母线WV 2电动机M41控制小母线WCL 3控制变压器TC42事故音响小母线WFS 4自耦变压器TA43预告音响小母线WPS 5整流变压器TR44闪光小母线WF 6稳压器TS45直流母线WB 7电压互感器TV46电压继电器KV 8电流互感器TA47电流继电器KA 9熔断器FU48时间继电器KT 10断路器QF49中间继电器KM 11隔离开关QS50信号继电器KS 12负荷开关QL51闪光继电器KFR 13刀开关QK52差动继电器KD 14刀熔开关QR53接地继电器KE 15交流接触器KM54控制继电器KC16电阻器R55热继电器（热元件）KH17压敏电阻器RV56控制、选择转换开关SA18启动电阻器RS57行程开关ST19制动电阻器RB58微动开关SS20电容器C59限位开关SL21电感器、电抗器L60按钮SB22变频器U61合闸按钮SBC23压力变换器BP62分闸按钮SBS24温度变换器BT63试验按钮SBT25避雷器F64合闸线圈YC26黄色指示灯HY65跳闸线圈YT27绿色指示灯HG66接线柱X28红色指示灯HR67连接片XB29白色指示灯HW68端子板（排）XT30蓝色指示灯HB69插座XS31照明灯EL70插头XP32蓄电池GB71电流表P33加热器EH72电压表PV PV34光指示器HL73有功电度表PJ35声音报警器HA74无功电度表PJR36二极管VD75有功功率表PW37三极管V76无功功率表PR38晶闸管VT77功率因数表PPF39电位器RP78频率表PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。
【例3-2】有一栋楼，电源进户线标注是VLV23(3 >50 + 2 &5)SC50-BC表示该线路是采用铝芯塑料绝缘、塑料护套钢带铠装五芯电力电缆，其中三芯是50mm2，两芯是25mm2，穿钢管暗敷设，管径50mm，暗敷设在梁内。
⑵总开关的型号规格、熔断器的规格型号。
出线回路数量、用途、用电负载功率数，各条照明支路分相情况。
如图3-1中C45N-32A/1P表示是C45系列小型断路器，N表示保护线路用，若是AD则表示保护电动机用，单极，额定容量32A。
⑶配电系统图上，还应表示出该工程总的设备容量、需要系数、计算容量、计算电流、配电方式等。
也可以采用绘制一个小表格的方式标出用电参数。
⑷电气系统图中各条配电回路上，应标出该回路编号和照明设备的总容量，其中也包括电风扇、插座和其他用电器具等的容量。
电气系统图一般都是用单线条表示，见图3-1所示。
各回路的断路器型号和容量都相同时，可以只标注配电系统最上面的回路。

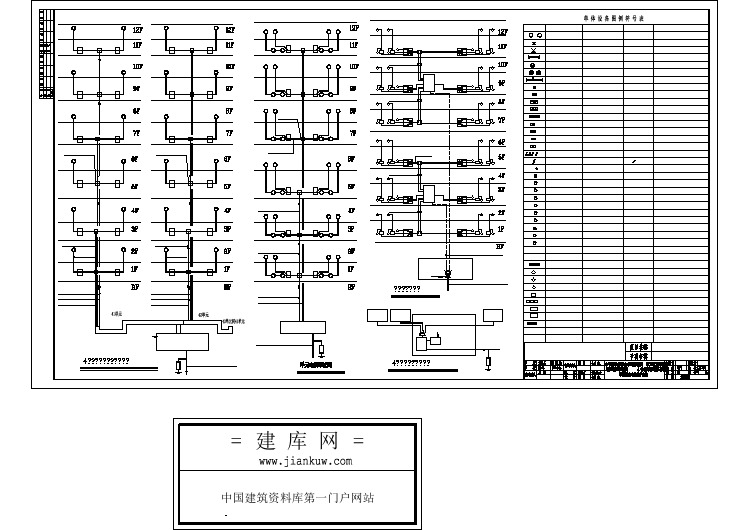

图3-1照明配电系统图图3-2是一栋典型的大楼配电系统干线图，图中地下2层配电室有10面配电柜，通过立管送电到各层动力及照明配电箱。
例如2层有一个配电箱标注AL-2-4，其中AL表示是照明配电箱，2层第4号箱。
又如首层有一个配电箱标注AP-1-3，其中AP表示是动力配电箱，1层第3号箱。
其余类推，文字符号可查相关各表，不再赘述。
3.2.2照明平面图在照明平面图上需要表达的内容主要有：电源进线位置、导线根数及敷设方式，灯具位置，型号及安装方式，各种用电设备的位置等。
电气照明灯具在平面图上的表示方法见图3-3所示。
照明灯具在平面图上表示的方法往往用图形符号加文字标注。
灯具的一般符号是一个圆，单管荧光灯的符号是中间一竖很长的工”字。
插座符号内涂黑表示嵌入墙内安装。
图例符号见上文，或国标GB4728。
照明平面图上为了表示出不同的灯，经常是将一般符号加以变化来表示，比如将圆圈下部涂黑表示壁灯，圆圈中画 >表示信号灯。
