工业铝型材规格
铝型材就是铝棒通过热熔、挤压，从而得到不同截面形状的铝材料。
铝型材按用途可以分为：1、门窗的建筑用门窗铝型材；2、CPU散热器的专用散热器铝型材；3、铝合金货架铝型材。
按合金成分可以分为：1、阳极氧化铝材；2、电泳涂装铝材；3、粉末喷涂铝材；4、木纹转印铝材；5、刨光铝材。
以APS工业铝型材为例，详述下其规格：APS工业铝型材的规格除了大规格型材外，更多的是中小规格的型材，在工业型材中占有较大的比重，品种规格多、批量小是其特点.以下是APS工业铝型材的全系列规格：
1530 1640 2020 2020RQ 2040 2060 2080 3030 3030W 3030-2NVS 3030R 3030RQ 3060 3090 30120 30150 30150W 6060 6090 6630 4040 4040L 4040W 4040R 4040-1NVS 4040-2NVS 4080 4080L 4080W 40120 40160 8080 8080X 8080W 80120 80160 100100 120120 4545 4545L 4545W 4545R 4545RQ 4560 4560W 6060 6060L 4590 4590L 4590W 9090 9090W 5050 50100 (1530-120120等系列铝型材)
上海。
铝型材配件介绍及截面图之五兆芳芳创作
铝型材是指通过热熔、挤压而生产的不合型号的铝资料，可以作为门窗、散热器以及货架类的铝型材.按照用途、大小的不合，铝型材分为不合的系列，其配件也分为不合的型号.这些铝型材及其配件的型号尺度都进行过统一，辨别有着不合的称呼.这样，便利人们对产品进行采办、替换、调养、维修.
总结归结起来，铝型材有以下几大系列：角件系列、欧标系列、封盖、挂钩、拉手、距离快、合页、可拆、半轴连接件、角槽、三维连接、转向链接、一字条连接、勾当链接等.而其配件则有螺栓类、螺母类、角件类、连接件、合页、附件等.用户在采办替换配件时，应该结合产品说明书仔细确认铝型材配件的型号.贝派铝型材主要从事产业类铝型材模具开发挤压生产及深加工.
贝派设计加工组装各类设备机架、产业围栏、输送线、流水线任务台、机械防尘罩、制药设备、电气柜、货架、商业展示架、非标自动化设备铝合金框架等.。
（整理）铝型材截⾯图产品编号：FW100x50产品重量：4.216KG/M产品尺⼨：100×50产品说明：——铝型材截⾯图产品编号：FW113产品重量：0.39KG/M 产品尺⼨：35×25产品说明：——铝型材截⾯图产品编号：FW8021产品重量：2.426KG/M 产品尺⼨：45×56产品说明：——铝型材截⾯图产品编号：FW8598产品重量：2.045KG/M 产品尺⼨：40×40产品说明：——铝型材截⾯图⼋棱柱铝型材价格：29.00/⽶⼋棱柱铝型材⼋棱柱铝型材详细说明莱特镁展览展⽰器材⼚专业⽣产⼋棱柱、⽅柱,扁铝,展板,锁头,托架,调节底脚等多种铝合⾦型材，以及各种形状规格锁头连接件，拥有多项专利。
公司产品多年来全部出⼝欧洲，深受外⽅好评！如今为了开拓国内市场，除了推⼴已有铝合⾦型材、锁头连接件外，凭借出⼝欧洲的有利技术条件，我⼚还不断开发适合国内市场的展览展⽰产品。
如：专门开发了冷轧钢⼆卡锁头连接件。
该锁头外壳采⽤冷轧钢⼀次性模具成形，⽐⽬前市场上铁⽪锁头采⽤的⼆次成型外壳坚固、美观；另锁头结构中，担负起锁住铝合⾦型材的锁簧，按照出⼝的标准做，防锈、牢固且能长久反复使⽤。
我们的检验标准是将锁头锁在⼋棱柱上，⽤⼤⼒扳动锁头，直⾄⼋棱柱扳坏，但锁头却完好如初！以上产品适合⼤型展览会、博览会、世博会专⽤，也可⼴泛⽤于展览器材、展⽰器材、展⽰柜、展⽰厅、展⽰架、展架、促销台、精品展柜、商品陈列柜、商场货架、超市货架、⼴告牌、标⽰牌、指⽰牌、灯箱、舞台搭建、会场搭建、⾼档家具、办公家具、等展览展⽰⼴告装潢⼯程。
通⽤型材⾓铝系列[点击返回]型号A （mm ）T(mm) 重量(kg/m) XE0301 10 0.8 0.040 XE0302 12 0.8 0.050 XE0303 20 0.8 0.080 XE030420 1.0 0.105 XE0305 25 0.8 0.106 XE0306 25 2.0 0.259 XE0307 25 2.5 0.321 XE0308 25 3.0 0.381 XE0309 30 2.0 0.313 XE0310 30 3.0 0.462 XE0311383.00.591型号A(mm)B(mm)T(mm)重量(kg/m)QC1010A 37.7 12.3 1.0 0.133 QC1010 37.7 12.3 1.4 0.184 A513 100 80 9.0 4.171 XE0404 30 20 3.0 0.381 XE0405 30 25 3.0 0.421 XE0406 38 19 3.0 0.437 XE0407 38 19 4.0 0.574 XE0408 38 25 3.0 0.486 XE0409 50 25 3.0 0.583 XE0410 25 12 2.2 0.197 XE0411 25 20 2.0 0.218 XA70315 25 17 2.0 0.217 XA1016 40 20 1.5 0.238。

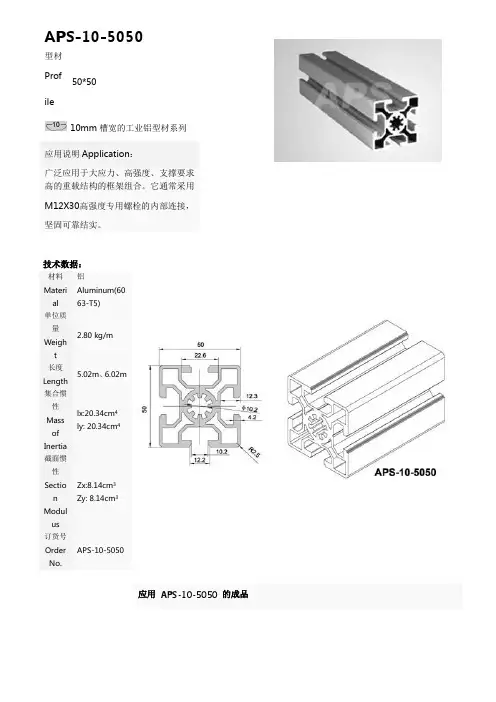

APS-10-5050型材Profile50*5010mm槽宽的工业铝型材系列应用说明Application：广泛应用于大应力、高强度、支撑要求高的重载结构的框架组合。
它通常采用M12X30高强度专用螺栓的内部连接，坚固可靠结实。
技术数据：材料Materi al 铝Aluminum(60 63-T5)单位质量Weight2.80 kg/m长度Length5.02m、6.02m 集合惯性Mass of Inertia lx:20.34cm4 ly: 20.34cm4截面惯性Sectio n Modul us Zx:8.14cm3 Zy: 8.14cm3订货号OrderNo.APS-10-5050应用APS-10-5050 的成品50系列其它产品：APS-8-5050 APS-8-50100 APS-10-5050 APS-10-50100APS全系列产品包括：▋APS工业铝型材▋APS工业铝型材专用配件▋APS非标型材/异型材▋APS工业铝型材框架、仪器设备机罩、车间操作台、工业铝型材流水线等上海比迪工业铝型材配件有限公司以“用户至上，量身定制”的服务宗旨，以“品质、服务及客户满意度”为服务标准，以“技术创新和产品研发”为核心竞争力。
从产品的模具设计研发到挤压生产，从产品精加工到表面处理，从简单的铝型材框架加工到全自动流水线装置系统化制造，能为您提供：▋个性化框架加工1、个性化的上门测量、设计、制做各类铝型材框架产品；▋高精度加工质量2、严苛、标准化的加工质量管理，高精度的加工质量；▋完美的售后服务3、完善的上门施工、安装、维护和无忧售后服务；▋非标铝制品开模4、包括超高精度、难度的各类非标铝制品的设计、开模、生产；▋丰富的表面处理5、氧化着色、抛光、喷砂、电泳、喷涂等APS全球统一标准的各类表面处理；▋全面的精加工6、创新科技的技术支持，顶级设备的加工硬件和标准化的质检管理保障了CNC、车、铣、刨、磨、锯、线切割等全面深加工能力。

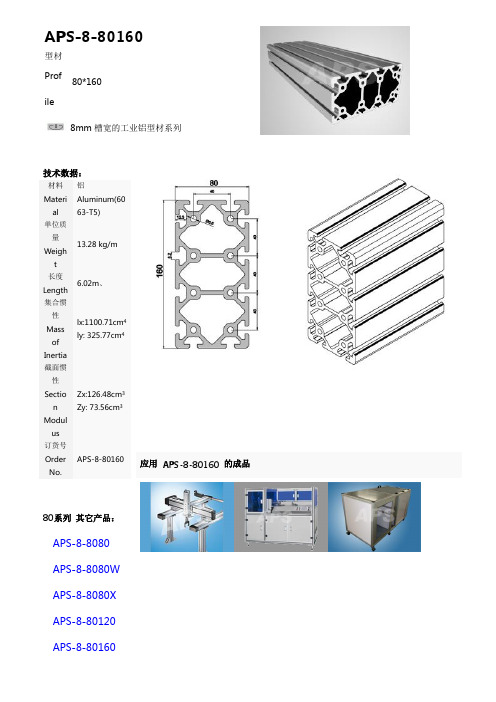

APS-8-80160型材Profile80*1608mm 槽宽的工业铝型材系列技术数据： 材料Material铝 Aluminum(6063-T5)单位质量Weight 13.28 kg/m 长度Length6.02m 、 集合惯性MassofInertialx:1100.71cm 4 ly: 325.77cm 4 截面惯性SectionModulusZx:126.48cm 3 Zy: 73.56cm 3 订货号OrderNo.APS-8-8016080系列 其它产品：APS-8-8080APS-8-8080WAPS-8-8080XAPS-8-80120APS-8-80160应用 APS-8-80160 的成品APS全系列产品包括：▋APS工业铝型材▋APS工业铝型材专用配件▋APS非标型材/异型材▋APS工业铝型材框架、仪器设备机罩、车间操作台、工业铝型材流水线等上海比迪工业铝型材配件有限公司以“用户至上，量身定制”的服务宗旨，以“品质、服务及客户满意度”为服务标准，以“技术创新和产品研发”为核心竞争力。
从产品的模具设计研发到挤压生产，从产品精加工到表面处理，从简单的铝型材框架加工到全自动流水线装置系统化制造，能为您提供：▋个性化框架加工1、个性化的上门测量、设计、制做各类铝型材框架产品；▋高精度加工质量2、严苛、标准化的加工质量管理，高精度的加工质量；▋完美的售后服务3、完善的上门施工、安装、维护和无忧售后服务；▋非标铝制品开模4、包括超高精度、难度的各类非标铝制品的设计、开模、生产；▋丰富的表面处理5、氧化着色、抛光、喷砂、电泳、喷涂等APS全球统一标准的各类表面处理；▋全面的精加工6、创新科技的技术支持，顶级设备的加工硬件和标准化的质检管理保障了CNC、车、铣、刨、磨、锯、线切割等全面深加工能力。
（一）APS工业铝型材标准型材：20系列：APS-6-2020 APS-6-2020RQ APS-6-2040 APS-6-2060 APS-6-208030系列：APS-8-3030 APS-8-3030W APS-8-3030-2NVS APS-8-3030RQ APS-8-3060 APS-8-3090 APS-8-30120 APS-8-3015040系列：APS-8-4040 APS-8-4040L APS-8-4040W APS-8-4040R APS-8-4040X APS-8-4040-1N APS-8-4040-2NVS APS-8-4080 APS-8-4080L APS-8-4080W APS-8-40120 APS-8-4016045系列：APS-10-4545 APS-10-4545L APS-10-4545W APS-10-4545R APS-10-4545RQ APS-10-4560 APS-10-4560W APS-10-4590 APS-10-4590L APS-10-4590W APS-10-9090 APS-10-9090W50系列：APS-8-5050 APS-8-50100 APS-10-5050 APS-10-5010060系列：APS-8-6060 APS-8-6090 APS-8-6630 APS-10-6060 APS-10-6060L80系列：APS-8-8080 APS-8-8080X APS-8-8080W APS-8-80120 APS-8-80160重型系列：APS-8-100100 APS-8-120120 APS-8-30150W APS-10-100100辅助系列：APS-6-1530 APS-8-1640 APS-8-8 APS-10-10 APS-T9090/T4080/T8080 APS-L2020/L3030/L4040（二） APS工业铝型材配件：专用螺栓及螺母：专用半圆头螺栓、专用螺栓、弹性扣件、平机螺栓、专用圆柱头螺栓、T型螺栓、法兰螺母、T型螺母块、方形螺母块、弹性螺母块、弹片螺母块专用连接件：内置连接件、内置内连接件、专用角槽连接件、角槽连接件、活动铰链、斜角连接件、槽条连接件、间隔连接块、万用连接件、螺纹连接件角件：20系列角件、30系列角件、40系列角件、45系列角件、强力角件、大角件、型材角件、强力型材角件、45度型材角件、135度型材角件、三维角连接件、转向角件、地角角件装饰件：端面盖板、平封槽条、U型槽条装配件：把手、活动挂钩、门吸、合页、金属合页、端面连接板、角度调节板、外连接板、内连接板支撑件：蹄脚、金属蹄脚、脚轮、平板脚轮、福马轮、复合脚轮（三）流水线APS工业铝型材及配件可以加工组装成产品：工具料架（车）、产品专用工具车、防静电工作台、产品展示架、液晶面板、阳光房、展示柜、展示架、机械防尘密封护罩、产品检测设备、非标设备、工业围栏、屏风、绘图仪、检测设备、生物实验设备、机架、贴标机、生产流水线、电机转子生产线、电子产品生产线、流水线工作台、设备防护屏障、液晶屏生产设备外罩、仪器设备台、物料架、洁净棚、超市信息栏架、汽车模型、隔断等及个性化框架加工。
APS工业铝型材20系列APS-6-2020型材Profile20*206mm 槽宽的工业铝型材系列技术数据： 材料Material铝 Aluminum(6063-T5) 单位质量Weight0.50 kg/m 长度Length5.02m 、6.02m 集合惯性Mass of Inertialx: 0.72cm 4 ly: 0.72cm 4 截面惯性 Section ModulusZx: 0.72cm 3 Zy: 0.72cm 3 订货号Order No.APS-6-2020应用 APS-6-2020 的成品20系列其它产品：APS-6-2020 APS-6-2020RQ APS-6-2040 APS-6-2080APS-6-2020RQ型材Profile20X20RQ 6mm槽宽的工业铝型材系列技术数据：材料Material 铝Aluminum(6063-T5)单位质量Weight0.50 kg/m长度Length5m、5m集合惯性Mass of Inertialx: 0.60cm4 ly: 0.60cm4 截面惯性Section ModulusZx: 0.56cm3 Zy: 0.56cm3 订货号Order No.APS-6-2020RQAPS-6-2040型材Profile20*406mm 槽宽的工业铝型材系列技术数据： 材料Material铝Aluminum(6063-T5) 单位质量Weight 0.90 kg/m 长度Length5.02m 、6.02m 集合惯性Mass of Inertialx: 4.64cm 4 ly: 1.42cm 4 截面惯性 Section ModulusZx: 2.32cm 3 Zy: 1.32cm 3 订货号Order No.APS-6-2040 APS-6-2040应用APS-6-2080型材Profile20*806mm槽宽的工业铝型材系列技术数据：材料Material铝Aluminum(6063-T5)单位质量Weight1.85 kg/m长度Length5.02m、6.02m集合惯性Mass of Inertialx: 32.29cm4 ly: 2.39cm4截面惯性Section ModulusZx: 8.07cm3 Zy: 2.39cm3订货号Order No.APS-6-2080应用APS-6-2080 的成品30系列APS-8-3030型材30*30Profile Array8mm槽宽的工业铝型材系列技术数据： 材料Material铝 Aluminum(6063-T5) 单位质量 Weight0.95 kg/m 长度 Length5.02m 、6.02m 集合惯性 Mass of Inertia lx: 2.86cm 4 ly: 2.86cm4 截面惯性Section Modulus Zx: 1.80cm3 Zy: 1.80cm 3 订货号 Order No.APS-8-3030 30系列 其它产品：APS-8-3030APS-8-3030WAPS-8-3030-2NVSAPS-8-3030RQAPS-8-3060APS-8-3090APS-8-30150APS-8-6060APS-8-6090APS-8-6630应用 APS-8-3030 的成品APS-8-3030W型材Profile30*30W8mm 槽宽的工业铝型材系列角过渡，表面经过阳极氧化处理，高雅美观并抗腐蚀，它通常采用M8X20高强度专用螺栓加弹性扣件的内部连接方式，坚固而又可靠，是工业框架应用最广泛的型材之一。
APAS-P6-20206mm槽宽工业铝型材P6-2020型材适用于轻型结构的框架组合，如机罩、仪器框架、展示栏等，简洁而又高雅型号材料单位质量惯性矩惯性矩弯矩弯矩订货编号Profile Material Weight Ix(cm4)Iy(cm4)Wx(cm3) Wy(cm3) Order NO.20*20 Al(6063-T5) 0.65kg/m 0.720.720.720.72P6-2020天津艾普斯工业铝型材有限公司国内生产、开发、销售工业铝型材及配件系列产品的重点厂家，工业流水线铝型材及专用连接件产品的制造商。
公司率先将欧洲先进工业铝型材框架技术引入中国，创立了适合国情满足国内用户需求特点的APAS铝型材工业组装系统。
该系统是由高品质的欧标工业铝型材和灵活便捷的专用连接件组成的各种工业设备框架，广泛应用于机械制造、自动化设备、工业生产流水线、工厂自动化以及柔性输送链制造领域，为客户提供：展架、显示屏、检测台、工作台、设备防护框架、防护罩、安全围栏、工业流水线、机械手操作台、机械防护装置、柔性皮带线以及链板线等。
（一）艾普斯工业铝型材标准型材：20系列：P6-2020 P6-2020R P6-2040 P6-2060 P6-2080 P6-404030系列：P8-3030 P8-3030W P8-3030-2N90 P8-3030-2N180 P8-3030R P8-3060 P8-3090 P8-30120 P8-3015040系列：P8-4040 P8-4040L P8-4040W P8-4040R P8-4040E P8-4040-2N90 P8-4040-2N180 P8-4080 P8-4080L P8-4080W P8-40120 P8-40160 P8-4040-90SL P8-406045系列：P10-4545 P10-4545L P10-4545W P10-4545R P10-4560 P10-4560W P10-4590 P10-4590L P10-4590W P10-9090 P10-4545-2N90 P10-4545-2N18050系列：P8-5050 P8-50100 P8-5050L P8-10010060系列：P8-6060 P10-606080系列：P8-8080 P8-8080L P8-8080W P8-80120 P8-80160辅助系列：P6-FZ1530 P8-FZ1640 P6-FZ1326 P8-FZ8X8 P10-FZ10X10 XC-4040 XC-4080 XC-8080 AC-L2020-T2 AC-L3030-T3 AC-L2025-T1.5 AC-L2030-T2 AC-L4040隔断系列：P8-GD3030-1A P8-GD3030-2A P8-GD4040-1A P8-GD4040-2A（二）艾普斯工业铝型材配件：专用螺栓及螺母：专用半圆头螺栓、专用螺栓、弹性扣件、平机螺栓、专用圆柱头螺栓、T型螺栓、法兰螺母、T型螺母块、方形螺母块、弹性螺母块、弹片螺母块专用连接件：内置连接件、内置内连接件、专用角槽连接件、角槽连接件、活动铰链、斜角连接件、槽条连接件、间隔连接块、万用连接件、螺纹连接件角件：20系列角件、30系列角件、40系列角件、45系列角件、强力角件、大角件、型材角件、强力型材角件、45度型材角件、135度型材角件、三维角连接件、转向角件、地角角件装饰件：端面盖板、平封槽条、U型槽条装配件：把手、活动挂钩、门吸、合页、金属合页、端面连接板、角度调节板、外连接板、内连接板支撑件：蹄脚、金属蹄脚、脚轮、平板脚轮、福马轮、复合脚轮（三）艾普斯流水线铝型材及配件加工组装成品：工具料架、产品工具车、防静电工作台、产品展示架、阳光房、展示柜、展示架、机械防尘密封护罩、产品检测设备、非标设备、工业围栏、屏风、绘图仪、检测设备、生物实验设备、机架、贴标机、生产流水线、电机转子生产线、电子产品生产线、流水线工作台、设备防护屏障、液晶屏生产设备外罩、仪器设备台、物料架、洁净棚、工业扶梯、汽车模型、隔断等。
APS-8-4040型材Profile40*408mm 槽宽的工业铝型材系列 应用说明Application ：适用于应力及强度较大的框架组合结构，它的外型采用圆角过渡，表面经过阳极氧化处理，高雅美观并抗腐蚀，它通常采用M8X20高强度专用螺栓加弹性扣件的内部连接方式，坚固而又可靠，是工业框架应用最广泛的型材之一。
技术数据：材料 Material铝 Aluminum(6063-T5) 单位质量Weight1.75 kg/m 长度Length5m 、6m 集合惯性MassofInertialx: 9.70cm 4 ly: 9.70cm 4 截面惯性SectionModulusZx: 5.10cm 3 Zy: 5.10cm 3 订货号OrderNo.APS-8-4040应用 APS-8-4040 的成品40系列其它产品：APS-8-4040 APS-8-4040L APS-8-4040W APS-8-4040R APS-8-4040X APS-8-4040-1N APS-8-4040-2N VSAPS-8-4080 APS-8-4080W APS-8-4080L APS-8-40120 APS-8-40160APS全系列产品包括：▋APS工业铝型材▋APS工业铝型材专用配件▋APS非标型材/异型材▋APS工业铝型材框架、仪器设备机罩、车间操作台、工业铝型材流水线等上海比迪工业铝型材配件有限公司以“用户至上，量身定制”的服务宗旨，以“品质、服务及客户满意度”为服务标准，以“技术创新和产品研发”为核心竞争力。
从产品的模具设计研发到挤压生产，从产品精加工到表面处理，从简单的铝型材框架加工到全自动流水线装置系统化制造，能为您提供：▋个性化框架加工1、个性化的上门测量、设计、制做各类铝型材框架产品；▋高精度加工质量2、严苛、标准化的加工质量管理，高精度的加工质量；▋完美的售后服务3、完善的上门施工、安装、维护和无忧售后服务；▋非标铝制品开模4、包括超高精度、难度的各类非标铝制品的设计、开模、生产；▋丰富的表面处理5、氧化着色、抛光、喷砂、电泳、喷涂等APS全球统一标准的各类表面处理；▋全面的精加工6、创新科技的技术支持，顶级设备的加工硬件和标准化的质检管理保障了CNC、车、铣、刨、磨、锯、线切割等全面深加工能力。

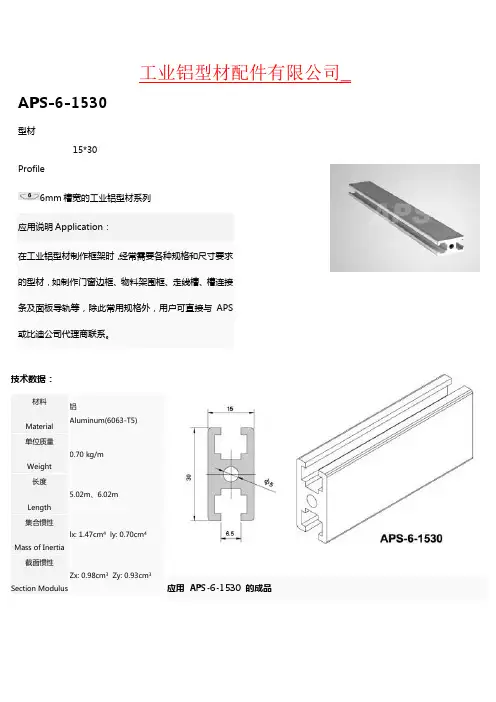

工业铝型材配件有限公司_APS-6-1530型材Profile15*306mm 槽宽的工业铝型材系列 应用说明Application ：在工业铝型材制作框架时，经常需要各种规格和尺寸要求的型材，如制作门窗边框、物料架围框、走线槽、槽连接条及面板导轨等，除此常用规格外，用户可直接与APS 或比迪公司代理商联系。
技术数据：材料 Material 铝Aluminum(6063-T5)单位质量Weight 0.70 kg/m长度Length 5.02m 、6.02m集合惯性Mass of Inertialx: 1.47cm 4 ly: 0.70cm 4截面惯性Section ModulusZx: 0.98cm 3 Zy: 0.93cm 3应用 APS-6-1530 的成品APS-6-1530Order No.辅助系列其它产品：APS-6-1530APS-8-1640APS-8-8-40APS-10-10APS-T9090APS-T4141APS-L5050APS-L7070APS-L8080APS-8-1640型材16*40Profile8mm槽宽的工业铝型材系列应用说明Application：在工业铝型材制作框架时，经常需要各种规格和尺寸要求的型材，如制作门窗边框、物料架围框、走线槽、槽连接条及面板导轨等，除此常用规格外，用户可直接与APS 或比迪公司代理商联系。
技术数据：材料铝Aluminum(6063-T5)单位质量1.20 kg/mWeight长度5.02m、6.02mLength集合惯性lx: 7.26cm4 ly: 1.13cm4Mass of Inertia截面惯性Zx: 3.62cm3 Zy: 1.42cm3Section Modulus订货号APS-8-1640Order No.APS-8-8-40型材8*8Profile8mm槽宽的工业铝型材系列应用说明Application：在工业铝型材制作框架时，经常需要各种规格和尺寸要求的型材，如制作门窗边框、物料架围框、走线槽、槽连接条及面板导轨等，除此常用规格外，用户可直接与APS 或比迪公司代理商联系。
