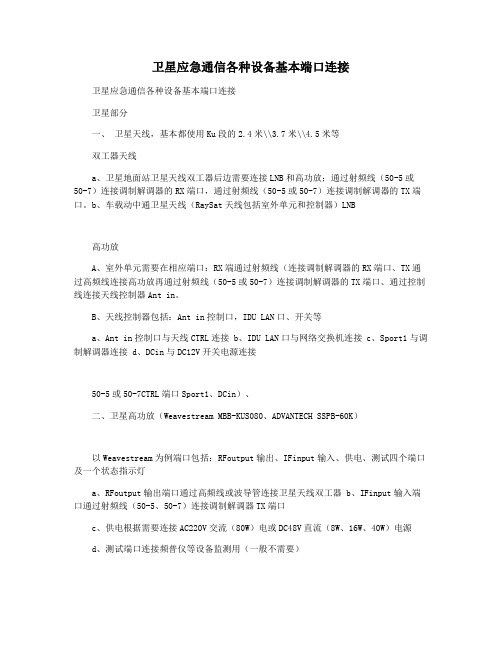

卫星应急通信各种设备基本端口连接卫星应急通信各种设备基本端口连接卫星部分一、卫星天线，基本都使用Ku段的2.4米\\3.7米\\4.5米等双工器天线a、卫星地面站卫星天线双工器后边需要连接LNB和高功放；通过射频线（50-5或50-7）连接调制解调器的RX端口，通过射频线（50-5或50-7）连接调制解调器的TX端口。
b、车载动中通卫星天线（RaySat天线包括室外单元和控制器）LNB高功放A、室外单元需要在相应端口：RX端通过射频线（连接调制解调器的RX端口、TX通过高频线连接高功放再通过射频线（50-5或50-7）连接调制解调器的TX端口、通过控制线连接天线控制器Ant in。
B、天线控制器包括：Ant in控制口，IDU LAN口、开关等a、Ant in控制口与天线CTRL连接b、IDU LAN口与网络交换机连接c、Sport1与调制解调器连接d、DCin与DC12V开关电源连接50-5或50-7CTRL端口Sport1、DCin）、二、卫星高功放（Weavestream MBB-KUS080、ADVANTECH SSPB-60K）以Weavestream为例端口包括：RFoutput输出、IFinput输入、供电、测试四个端口及一个状态指示灯a、RFoutput输出端口通过高频线或波导管连接卫星天线双工器b、IFinput输入端口通过射频线（50-5、50-7）连接调制解调器TX端口c、供电根据需要连接AC220V交流（80W）电或DC48V直流（8W、16W、40W）电源d、测试端口连接频普仪等设备监测用（一般不需要）三、卫星调制解调器（如comtechCDM-570L、CDM-600L，DATUM PSM-500L、IDIRECT 等）以CDM-570L为例端口包括RX、Console、Traffic、10/100 Ethernet、Remote Control、TX等a、RX连接地面站天线LNB或动中通天线RX端口b、Console用570自带电缆连接电脑超级终端进行参数配置c、Traffic数据传输接口d、10/100 Ethernete、TX连接高功放的IFinput输入端口感谢您的阅读，祝您生活愉快。
tech570L设置：
前面板按键说明：
按◄►箭头键移动光标到选择项，按ENTER键确认，按CLR键返回。
按◄►箭头键移动光标到数字项，按▲▼箭头键改变数字，按ENTER键确认，按CLR键返回。
1)首先将主菜单>Config>Remote>选择为Local才能进行参数修改。
按
：
2)设置接收频率：主菜单>Config>RX>Frq 然后根据卫星公司提供的频率使用上下
箭头修改，最后按ENTER完成。
L波段）设置菜单：
3)设置接收速率：主菜单>Config>RX>Data 然后根据卫星公司提供的带宽范围内
使用上下箭头修改，最后按ENTER完成。
1.在Tx菜单下选择Frq选项进入发射频率（L波段）设置菜单：
根据实际情况设置，例如：本振频率为13050MHz，主站设置1136.5时对应Ku频段发射频率为14186.5 MHz。
在Tx菜单下选择On/Off选项进入载波发射和关闭设置菜单：
键确认。
常用操作界面面板单词释义2008年6月第一部分CDM-600/CDM-600L一、前面板【面板释义】Unit Status 单元状态 Stored 告警事件存储指示灯 Tx Traffic 发送载波指示灯 Remote 远端控制本机灯 Rx Traffic 接收载波指示灯 EMDA 本地监控灯 On Line 在线/待机指示灯 Test Mode 测试模式灯二、背板【背板释义】Earth 地线 User Remote(232 or 485接口)用户远端控制端口Rx BNC(50/75 Ω)接收端口（阻抗50/75Ω）Alams Connetor报警连接端口Tx BNC(50/75 Ω)发送端口（阻抗50/75Ω）Overhead Alarms Connector管理报警连接Aux Serial port辅助串口Data Interface(G.703)数据接口Data Interface(RS422/RS232/V.35)数据接口Overhead Data 管理数据三、设置窗口SELECT 选择CONFIGURE 配置CONFIGURE ALL配置CONFIGURE MODE配置模式TX FRAMING AND INTERFACE 发送帧与接口RX FRAMING AND INTERFACE 接收帧与接口CONFIGURE TRANSMIT发送配置TRANSMIT IF--FREQ，发送射频--频率ON/OFF：开/关TSI：发射载波抑制POWER--MANUAL 功率---手动ENCODER AUPC --AUPC OPTIONS --编码—自动增益控制可选MODULATION ---MOD TYPE：调制方式FEC ：调制类型为FECRA TE：速率DATA RATE 数据速率SCRAMBLER 加扰CONFIGURE RECEIVE接收配置RECIVE IF –FREQ：接收射频--频率ACQ：接收扫描带宽SWEEP：扫描RSI：接收载波抑制DECEODER 解调器DEMOD--DEMOD TYPE FEC解调模式FECRATE速率RX DATA RA TE接收数据速率DECRAMBLER解扰Eb/No REFERENCE解调门限CONFIGURE CLOCKS配置时钟TRANSMIT CLOCK发送时钟RECEIVE CLOCK/BUFFER接收时钟/缓冲EXTERNAL REFERENCE 外置参考CONFIGURE DROP AND INSERT插入DROP TYPE ，CHANNELS/TIMESLOTS 掉话类型，信道/时隙INSER TYPE，CHANNELS/TIMESLOTS 插入类型，信道/时隙LOOP 自环EDMAC内嵌式远端监控EDMAC MODE 内嵌式远端监控模式EDMAC ADDRESS 内嵌式远端监控地址MISC高速设置G.703 LINE MODE G.703模式IDR ESC TYPE 中速率ADPCM AUDIO VOLUME ADPCM语音量/HIGH RATE IBS ESC 高速IBS 工程服务信道REMOTE 远端LOCAL 本地REMOTE -- BAUD RATE 远端--波特率INTERFACE 接口ADDRESS 地址ALARM MASKS报警AIS 报警BUFFER缓冲RX IF接收射频SATELLITE ALARM 卫星设备报警TERRESTRIAL ALARM 终端设备报警IMPENDANCE阻抗50/75OHMS 50Ω或75ΩSTA TISTICS统计LOGGING INTERV AL 日志/间隔TEST 测试NORMAL 正常TRANSMIT CW 发送单载波TRANSMIT ALT 1.0 发送交替1/0IF LOOPBACK 中频自环DIGITAL LOOPBACK 数字自环I/O LOOPBACK 输入/出自环RF LOOPBACK 射频自环INFORMA TION 信息CIRCUIT ID 电路身份号FORMAT 格式TRANSMIT 发送RECEIVE 接收CLOCKS 时钟EDMAC 内嵌式远端监控DROP 掉话率INSERT 插入REMOTE CONTROL远端控制ALARM MASK 报警MISCELLANEOUS 杂项MONITOR 监控LIVE ALARMS即时报警UNIT：单元，RECEIVE：接收，TRANSMIT：发送，OPEN NETWORK：开放网络STOREED EVENTS存储事件VIEW，CLEAR ALL 浏览，清除STA TISTICS统计VIEW，CLEAR ALL 浏览，清除RX-PARAMETERS接收参数集AUPC PARAMETERS自动增益控制参数REMOTE Eb/nO,TX PWR INCREASE远端解调门限，发送功率调整AUPC PARAMETERS自动增益控制参数RX PARAMETERSRX PARAMETERS：Eb/nO 接收参数：解调门限BER比特错误率：BUFFER缓冲：RX-LEVEL：接收电平STORE/LOAD 存储/调用STORE存储LOAD调用UTILITY设备REAL-TIME CLOCK实时时钟DISPLAY BRIGHT显示亮度LAMP TEST指示灯测试MANUAL 1：1SWITCH 人工1：1开关EDIT CIRCUIT ID 编辑电路板身份号ODU室外单元（SEE SEPARA TE USER’S GUIDE）参考单独的使用指南手册FAST 快速VIEW/UPGRADE OPTIONS 浏览/增强选项第二部分CDM-570L一、前面板同CDM-600L二、背板【背板释义】三、设置窗口主状态显示：【面板释义】Comtech CDM-570L Modem 公司名称和产品型号Firmware Version:1.3.1 程序版本1.3.1主菜单：【面板释义】SELECT:选择Config 配置Monitor 监控Test 测试Info 信息Save/Load 保存/调用Util 设备【面板释义】CONFIG: 配置Remote远端All所有Tx发送Rx 接收Frame 帧Intfc接口配置参考Mask 掩码ODU室外单元【面板释义】同上1、配置数据通信接口【面板释义】同上【面板释义】Data Interface:数据配置接口RS422接口IP接口V.35接口RS232接口G.703接口(◄ ►,ENT)左右键，确认键选择IP接口，此时Modem将启用G.703口作为数据通信接口，按ENT键确认。
XX龙腾锐达科技XX提供XX龙腾锐达科技XX重要声明：手册中涉及到的图片信息以及功能示意图，因产品型号不同，可能与实际产品有所出入，请以实物为准。
随着产品的更新换代或升级，本手册内容将会做相应的修改，公司保留对本手册的内容进行修改的权利，恕不另行通知。
本手册属于公司，未经许可不得以任何形式和手段复制或抄袭本手册内容。
衷心感谢您选用消费终端，为保持该设备处于最佳状态，延长使用寿命，在使用前，请仔细阅读本手册。
1)遵守标注在设备上的所有警示；2)远离容易引起电磁干扰或易产生静电的环境；3)使用随机配备的电源适配器和电池；4)不要与大功率或容易引起电压波动的电器设备使用同一交流电源插座；5)避免在阳光直射、靠近热源、油烟、多尘或有腐蚀性气体的地方使用；6)如有液体洒落到机体上，请及时切断电源，并用干布擦拭干净；7)请勿将其它物体从外壳孔隙推入机体内，防止触电或引起短路；8)定期清洁设备外观。
清洁前，关闭电源开关，拔下电源插头，使用微湿的柔软布料擦拭；9)妥善放置电源适配器及电源线，防止电源线被踩踏、拉扯，造成机具跌落损坏；10) 每次开机后请检查时钟是否准确，若出现较大偏差（如超过5 分钟），需校正时间后才能使用，否则可能会造成数据混乱；11)若长期不使用，请清洁机具，保持机具整洁及干燥，将机具、配件、用户手册等重新放回原包装箱内，在通风干燥的环境中保存。
12)请勿自行拆装本产品，以防止损坏机器、丢失数据、触电或产生其它危险。
如需检修请联系服务商；13)使用过程中，如出现其它异常情况，请详细记录当前设备状态，并与服务商联系。
目录1.前言 ..........................................................................................................................................11.1 产品特点........................................................................................................................ 12. 1.2用户对象........................................................................................................................3 产品型号..................................................................................................................................4 3. 产品参数..................................................................................................................................5 4.设备外观及接口说..............................................................................................................明7 4.1 设备外观........................................................................................................................ 7 4.2 接口说明........................................................................................................................ 8 4.3键盘布局及说明 (8)4.3.1操作员键盘.............................................................................................................85.4.3.2客户键盘...............................................................................................................10 产品安装................................................................................................................................115.1 准备工作...................................................................................................................... 116.5.2使用向导......................................................................................................................12 功能介绍................................................................................................................................13 6.1 待机界面...................................................................................................................... 13 6.2功能键说明..................................................................................................................14 6.2.1 F1（管理）........................................................................................................ 14 6.2.2 F2（模式）........................................................................................................ 14 6.2.3 F3（查询）........................................................................................................ 18 6.2.4 F4（结算）........................................................................................................ 20 6.2.5 F5（撤销）.. (21)6.2.6 F6（锁定）........................................................................................................22 6.3其他功能...................................................................................................................... 22 6.3.1余额查询功能.......................................................................................................226.3.2 修改卡号密码......................................................................................................23 6.4菜单说明......................................................................................................................24 6.4.1 网络设置............................................................................................................ 24 6.4.2 查询............................................................................................................ 25 6.4.3 卡号管理............................................................................................................ 26 6.4.4 消费管理............................................................................................................ 26 6.4.5 磁盘操作............................................................................................................ 28 6.4.6 常用设置............................................................................................................ 28 6.4.7 系统维护 (29)6.4.8 出厂设置............................................................................................................31 附录一：名词解释................................................................................................................................32附录二：系统提示及处理............................................................................................................措施36附录三：FAQ........................................................................................................................................38设备开机不启动............................................................................................................................38按键无反应....................................................................................................................................38 刷卡无反应....................................................................................................................................39 刷卡提“示无此卡号”................................................................................................................39 终端设备频繁重........................................................................................................................启 40 如何删除终端数........................................................................................................................据 40 通过网络不能传输数................................................................................................................据40 不能识别U 盘 ...............................................................................................................................41U 盘操作不成功............................................................................................................................41 设备无法联机................................................................................................................................42 U 盘升级方法................................................................................................................................42repair 方式软件升级.....................................................................................................................42iv1.前言 ..........................................................................................................................................11.1 产品特点........................................................................................................................ 12. 1.2用户对象........................................................................................................................3 产品型号..................................................................................................................................4 3. 产品参数..................................................................................................................................5 4.设备外观及接口说..............................................................................................................明7 4.1 设备外观........................................................................................................................ 7 4.2 接口说明........................................................................................................................ 8 4.3键盘布局及说明 (8)4.3.1操作员键盘.............................................................................................................85.4.3.2客户键盘...............................................................................................................10 产品安装................................................................................................................................115.1 准备工作...................................................................................................................... 116.5.2使用向导......................................................................................................................12 功能介绍................................................................................................................................13 6.1 待机界面...................................................................................................................... 13 6.2功能键说明..................................................................................................................14 6.2.1 F1（管理）........................................................................................................ 14 6.2.2 F2（模式）........................................................................................................ 14 6.2.3 F3（查询）........................................................................................................ 18 6.2.4 F4（结算）........................................................................................................ 20 6.2.5 F5（撤销）.. (21)6.2.6 F6（锁定）........................................................................................................22 6.3其他功能...................................................................................................................... 22 6.3.1余额查询功能.......................................................................................................226.3.2 修改卡号密码......................................................................................................23 6.4菜单说明......................................................................................................................24 6.4.1 网络设置............................................................................................................ 24 6.4.2 查询............................................................................................................ 25 6.4.3 卡号管理............................................................................................................ 26 6.4.4 消费管理............................................................................................................ 26 6.4.5 磁盘操作............................................................................................................ 28 6.4.6 常用设置............................................................................................................ 28 6.4.7 系统维护 (29)6.4.8 出厂设置............................................................................................................31 附录一：名词解释................................................................................................................................32附录二：系统提示及处理............................................................................................................措施36附录三：FAQ........................................................................................................................................38设备开机不启动............................................................................................................................38按键无反应....................................................................................................................................38 刷卡无反应....................................................................................................................................39 刷卡提“示无此卡号”................................................................................................................39 终端设备频繁重........................................................................................................................启 40 如何删除终端数........................................................................................................................据 40 通过网络不能传输数................................................................................................................据40 不能识别U 盘 ...............................................................................................................................41U 盘操作不成功............................................................................................................................41 设备无法联机................................................................................................................................42 U 盘升级方法................................................................................................................................42repair 方式软件升级.....................................................................................................................421.前言 ..........................................................................................................................................11.1 产品特点........................................................................................................................ 12. 1.2用户对象........................................................................................................................3 产品型号..................................................................................................................................4 3. 产品参数..................................................................................................................................5 4.设备外观及接口说..............................................................................................................明7 4.1 设备外观........................................................................................................................ 7 4.2 接口说明........................................................................................................................ 8 4.3键盘布局及说明 (8)4.3.1操作员键盘.............................................................................................................85.4.3.2客户键盘...............................................................................................................10 产品安装................................................................................................................................115.1 准备工作...................................................................................................................... 116.5.2使用向导......................................................................................................................12 功能介绍................................................................................................................................13 6.1 待机界面...................................................................................................................... 13 6.2功能键说明..................................................................................................................14 6.2.1 F1（管理）........................................................................................................ 14 6.2.2 F2（模式）........................................................................................................ 14 6.2.3 F3（查询）........................................................................................................ 18 6.2.4 F4（结算）........................................................................................................ 20 6.2.5 F5（撤销）.. (21)6.2.6 F6（锁定）........................................................................................................22 6.3其他功能...................................................................................................................... 22 6.3.1余额查询功能.......................................................................................................226.3.2 修改卡号密码......................................................................................................23 6.4菜单说明......................................................................................................................24 6.4.1 网络设置............................................................................................................ 24 6.4.2 查询............................................................................................................ 25 6.4.3 卡号管理............................................................................................................ 26 6.4.4 消费管理............................................................................................................ 26 6.4.5 磁盘操作............................................................................................................ 28 6.4.6 常用设置............................................................................................................ 28 6.4.7 系统维护 (29)6.4.8 出厂设置............................................................................................................31 附录一：名词解释................................................................................................................................32附录二：系统提示及处理............................................................................................................措施36附录三：FAQ........................................................................................................................................38设备开机不启动............................................................................................................................38按键无反应....................................................................................................................................38 刷卡无反应....................................................................................................................................39 刷卡提“示无此卡号”................................................................................................................39 终端设备频繁重........................................................................................................................启 40 如何删除终端数........................................................................................................................据 40 通过网络不能传输数................................................................................................................据40 不能识别U 盘 ...............................................................................................................................41U 盘操作不成功............................................................................................................................41 设备无法联机................................................................................................................................42 U 盘升级方法................................................................................................................................42repair 方式软件升级.....................................................................................................................421.前言 ..........................................................................................................................................11.1 产品特点........................................................................................................................ 12. 1.2用户对象........................................................................................................................3 产品型号..................................................................................................................................4 3. 产品参数..................................................................................................................................5 4.设备外观及接口说..............................................................................................................明7 4.1 设备外观........................................................................................................................ 7 4.2 接口说明........................................................................................................................ 8 4.3键盘布局及说明 (8)4.3.1操作员键盘.............................................................................................................85.4.3.2客户键盘...............................................................................................................10 产品安装................................................................................................................................115.1 准备工作...................................................................................................................... 116.5.2使用向导......................................................................................................................12 功能介绍................................................................................................................................13 6.1 待机界面...................................................................................................................... 13 6.2功能键说明..................................................................................................................14 6.2.1 F1（管理）........................................................................................................ 14 6.2.2 F2（模式）........................................................................................................ 14 6.2.3 F3（查询）........................................................................................................ 18 6.2.4 F4（结算）........................................................................................................ 20 6.2.5 F5（撤销）.. (21)6.2.6 F6（锁定）........................................................................................................22 6.3其他功能...................................................................................................................... 22 6.3.1余额查询功能.......................................................................................................226.3.2 修改卡号密码......................................................................................................23 6.4菜单说明......................................................................................................................24 6.4.1 网络设置............................................................................................................ 24 6.4.2 查询............................................................................................................ 25 6.4.3 卡号管理............................................................................................................ 26 6.4.4 消费管理............................................................................................................ 26 6.4.5 磁盘操作............................................................................................................ 28 6.4.6 常用设置............................................................................................................ 28 6.4.7 系统维护 (29)6.4.8 出厂设置............................................................................................................31 附录一：名词解释................................................................................................................................32附录二：系统提示及处理............................................................................................................措施36附录三：FAQ........................................................................................................................................38设备开机不启动............................................................................................................................38按键无反应....................................................................................................................................38 刷卡无反应....................................................................................................................................39 刷卡提“示无此卡号”................................................................................................................39 终端设备频繁重........................................................................................................................启 40 如何删除终端数........................................................................................................................据 40 通过网络不能传输数................................................................................................................据40 不能识别U 盘 ...............................................................................................................................41U 盘操作不成功............................................................................................................................41 设备无法联机................................................................................................................................42 U 盘升级方法................................................................................................................................42repair 方式软件升级.....................................................................................................................421.前言 ..........................................................................................................................................11.1 产品特点........................................................................................................................ 12. 1.2用户对象........................................................................................................................3 产品型号..................................................................................................................................4 3. 产品参数..................................................................................................................................5 4.设备外观及接口说..............................................................................................................明7 4.1 设备外观........................................................................................................................ 7 4.2 接口说明........................................................................................................................ 8 4.3键盘布局及说明 (8)4.3.1操作员键盘.............................................................................................................85.4.3.2客户键盘...............................................................................................................10 产品安装................................................................................................................................115.1 准备工作...................................................................................................................... 116.5.2使用向导......................................................................................................................12 功能介绍................................................................................................................................13 6.1 待机界面...................................................................................................................... 13 6.2功能键说明..................................................................................................................14 6.2.1 F1（管理）........................................................................................................ 14 6.2.2 F2（模式）........................................................................................................ 14 6.2.3 F3（查询）........................................................................................................ 18 6.2.4 F4（结算）........................................................................................................ 20 6.2.5 F5（撤销）.. (21)6.2.6 F6（锁定）........................................................................................................22 6.3其他功能...................................................................................................................... 22 6.3.1余额查询功能.......................................................................................................226.3.2 修改卡号密码......................................................................................................23 6.4菜单说明......................................................................................................................24 6.4.1 网络设置............................................................................................................ 24 6.4.2 查询............................................................................................................ 25 6.4.3 卡号管理............................................................................................................ 26 6.4.4 消费管理............................................................................................................ 26 6.4.5 磁盘操作............................................................................................................ 28 6.4.6 常用设置............................................................................................................ 28 6.4.7 系统维护 (29)6.4.8 出厂设置............................................................................................................31 附录一：名词解释................................................................................................................................32附录二：系统提示及处理............................................................................................................措施36附录三：FAQ........................................................................................................................................38设备开机不启动............................................................................................................................38按键无反应....................................................................................................................................38 刷卡无反应....................................................................................................................................39 刷卡提“示无此卡号”................................................................................................................39 终端设备频繁重........................................................................................................................启 40 如何删除终端数........................................................................................................................据 40 通过网络不能传输数................................................................................................................据40 不能识别U 盘 ...............................................................................................................................41U 盘操作不成功............................................................................................................................41 设备无法联机................................................................................................................................42 U 盘升级方法................................................................................................................................42repair 方式软件升级.....................................................................................................................42。
CDM-570L卫星调制解调器设备使用说明注意：所有参数设置，请在中心站管理人员指导下进行！！！一、卫星调制解调器设备介绍本系统卫星调制解调器选用美国ComtechEFData公司生产的CDM-570L。
CDM-570L是一台L波段中频的调制解调器，支持连接LNB和BUC射频设备。
支持快捕解调，可通过升级支持Turbo Product Codec编码，也可升级到支持8PSK 和16-QAM调制。
卫星调制解调器CDM-570LCDM-570L的设计是以固件( firmware)和可编程门阵列(FPGA)为基础, 通过串口可容易地对内部闪存(Flash)进行升级。
在1U的设备封装里提供了高灵活性和出色的性能。
主要性能●950-1950 MHz L波段中频●数据速率从2.4 kbps到5 Mbps●快速捕获解调（±32 kHz捕获范围，64 kbps，1/2 QPSK：平均150毫秒）●最高可支持BPSK，QPSK，OQPSK，8-PSK，16-QAM多种调制方式●前向纠错可支持Turbo Product Codec，维特比，Reed-Solomon和TCM●自动上行功率控制（AUPC）及EDMAC功能●支持非平衡环路时钟●内置1:1备份控制器（Y-电缆用于数据，简单和并非昂贵的外部切换模块用于IF切换）●可支持和连接LNB、BUC●可提供BUC 10MHz参考信号和建立FSK通信，BUC供电电源可选●LNB供电和外10MHz参考●后向兼容CDM-500/CDM-550，CDM-550T和CDM-600、CDM-600L●支持以太监控接口●可选IP数据接口模块●可配外置1:1和1:10冗余切换开关Turbo Product Codec●CDM-570L提供传统的前项纠错（FEC）方式外，还可升级支持TurboProduct Codec (TPC)编码作为选项。
TPC技术提高了编码增益，降低了编码延时，并提供可观的带宽节省。
依据调制方式的不同，TPC的编码率从5/16到0.95。
接口CDM-570L另一个显著特性是提供通用的数据接口，用户数据接口可为EIA422/530，V.35，同步EIA-232，G.703 T1，G.703 E1平衡或非平衡，可支持选配IP网络接口模块，部分接口的选择可通过前面板或远程控制。
EDMAC操作CDM-570L一项特殊的特性是对卫星链路远端站进行监控，通过使用Comtech EFData享有专利的专用报头通道来实现。
这种帧模式叫做EDMAC(内置式远端监控)。
用户数据被分割成帧，然后添加额外的比特用来传送控制、状态和自动上行链路控制信息，这个过程对用户是完全透明的。
远端站如选择能接受FSK控制的上变频模块，其远端状态和控制也能通过EDMAC信道来提供。
远程监控操作员可以从前面板或通过监控口来配置和监控调制解调器。
在调制解调器里可以存储十套完全配置的参数。
事件日志把告警和状态信息存储在非易失的RAM 里，同时链路统计日志存储着链路特性信息( Eb/No 和AUPC特性)，用于QoS 报告目的。
除传统的串口监控以外，CDM-570L提供一个10/100Base T的以太网接口用于设备管理，可以Web Server（HTTP），SNMP代理和Telnet等方式访问。
辅助设备CRS-170a：1:1 MODEM备份中频开关。
CRS-300：1:N MODEM冗余开关。
调制解调器主要性能系统指标●频率范围：950-1950 MHz，100Hz分辨率●输入/输出阻抗：发射：50Ω，接收：50Ω●中频连接器：发：N型阴头，收：N型阴头●数据速率（参考手册）：最大范围：2.4 kbps到9.98 Mbps，速率1 bps步进范围●Viterbi或TPC：7.2 kbps到4.5Mbps (QPSK 3/4)8.4 kbps到5.25Mbps (QPSK 7/8)9.1 kbps到5.66Mbps (QPSK 0.95)●Turbo Product Codec：10.8 kbps到6.75Mbps (8PSK/8-QAM 3/4)13.6 kbps到7.875Mbps (8PSK/8-QAM 7/8)15.3 kbps到8.5Mbps (8PSK/8-QAM 0.95)●Viterbi或TPC：14.4 kbps到9.0Mbps (16-QAM 3/4)16.8 kbps到9.98Mbps (16-QAM 7/8)●扰码：ITU V.35●前向纠错编码选项Viterbi维特比：BPSK，QPSK和OQPSK 1/2QPSK/OQPSK和16QAM带/RS 3/4和7/8 Pragmatic TCM：8PSK 2/3(非IESS-310)TPC：BPSK21/44，BPSK5/16QPSK/OQPSK1/2QPSK/OQPSK/8PSK/16-QAM 3/4、7/8QPSK/OQPSK/8PSK 0.95Reed-Solomon：220/200和200/180模式可选无编码：BPSK, QPSK 和OQPSK●M&C监控接口：EIA-232, EIA-485 (2线或4线)以太网10/100Base T●C型继电器接口：发送和接收业务告警和设备故障调制输出频谱/滤波器：满足IESS-308/309功率谱模板●频率稳定度：±0.06 ppm, 0到50ºC●谐波和杂散：<-55dBc/4 kHz（典型<-60dBc/4 kHz）●发射关断比：55 dB最小●相位噪声：<1.2°RMS双边带，100Hz至1MHz●输出功率：0 ～-40 dBm，步距0.1dB●输出精度：±1.0 dB 全频段和全温度范围解调●输入功率范围：-130dBm + 10 Log (符号速率)最小-90dBm + 10 Log (符号速率)最大●最大复合电平：+43 dBc，最大到-10 dBm●捕获范围：正常：±1到±32 kHz(1kHz步进)宽模式：到±200 kHz，符号率高于625 Ksps●捕获时间：举例：在64kbps 1/2 QPSK，和±32 kHz捕获范围平均捕获时间200ms●BER性能：（请参考手册）数据接口●数据接口： EIA422/530，V.35，同步EIA-232，G.703 T1，或G.703 E1平衡或非平衡。
电源100～240 VAC 50/60Hz环境条件工作温度: 0～+50 C二、卫星调制解调器--CDM570L背板介绍三、卫星调制解调器--CDM570L配置说明注意：所有参数设置，请在中心站管理人员指导下进行！！！3.1TELNET或CONSOLE操作1、Telnet将PC机网卡IP地址和Comtech570L卫星调制解调器以太网接口地址设在同一网段，使用在DOS命令行窗口，键入telnet <IP地址>，如：Comtech570L 卫星调制解调器以太网接口地址为192.168.100.1：C:\Documents and Settings>telnet 192.168.100.1Login: comtechPassword: comtech2、Console将Comtech串行配置电缆连接至Comtech570L卫星调制解调器Console口，打开超级终端，登录到Modem，用户名和密码同上。
3.2前面板操作前面板按键说明：按◄►箭头键移动光标到选择项，按ENTER键确认，按CLR键返回。
按◄►箭头键移动光标到数字项，按▲▼箭头键改变数字，按ENTER键确认，按CLR键返回。
主状态显示：主菜单：1、配置数据通信接口选择IP接口，此时Modem将启用G.703口作为数据通信接口，按ENT键确认。
2、配置发射参数选择TPC，按ENT键确认。
地面固定站选择3/4，车载站选择5/16，按ENT键确认。
地面固定站选择OQPSK，车载站选择BPSK，按ENT键确认。
◄►键改变光标位置，▲▼改变数字大小，按ENTER键确认，按CLR键返回。
根据实际情况设置，如：地面固定站设置512.000kbps，车载站设置384.000kbps。
L波段）设置菜单：根据实际情况设置，例如：本振频率为13050MHz，主站设置1136.5时对应Ku 频段发射频率为14186.5 MHz，车载站设置1138.25时对应Ku频段发射频率为14188.25 MHz。
在Tx菜单下选择On/Off选项进入载波发射和关闭设置菜单：选择On发射，选择Off关闭，按ENT键确认。
选择Manual，按ENT键确认。
◄►键改变光标位置，▲▼改变数字大小，按ENTER键确认，按CLR键返回。
根据实际情况设置。
选择Int，内部时钟模式，按ENT键确认。
2、配置接收参数选择TPC，按ENT键确认。
地面固定站选择5/16，车载站选择3/4，按ENT键确认。
地面固定站选择BPSK，车载站选择OQPSK，按ENT键确认。
◄►键改变光标位置，▲▼改变数字大小，按ENTER键确认，按CLR键返回。
根据实际情况设置，如：地面固定站设置384.000kbps，车载站设置512.000kbps。
L波段）设置菜单：根据实际情况设置，例：本振频率为11300MHz，主站设置1140.25时对应Ku 频段接收频率为12440.25 MHz ，车载站设置1688.5时对应Ku频段接收频率为12438.5 MHz。
3．测试模式在test菜单下，常用模式为选择normal 时为正常载波模式选择Tx-cw为发射单载波模式选择RF LOOP 为射频环模式选择IF LOOP为中频环模式注：在面板操作模式下，不能选择路由模式及配置静态路由。
附：不同调制方式配置Eb/No门限、占用载波带宽参考表* The occupied bandwidth is defined at the width of the transmitted spectrum taken at the –10 dB points on the plot of power spectral density. This equates to 1.35 x symbol rate for the CDM-570/570L transmit filtering.** Included for comparative purposes其他配置及详细参数说明请参见《CDM-570/570L Installation and Operation Manual》。
