实验二 光纤光栅动态应变测试实验一、实验目的当简支梁受外载荷情况下，学会用光纤光栅传感器测量其表面某点的应变，加深对光纤光栅动态应变测试的理解。

在实验过程中采集数据，分析并处理数据，并做时域分析。

二、实验设备WS-ZHT2型振动综合教学实验台光纤光栅解调仪光纤光栅焊接机光纤布拉格光栅（FBG ）三、实验原理在材料力学中，由梁弯曲变形的基本公式得：zy =I M σ （1） 矩形截面，惯性矩3z b h I =12（2） 由胡克定律可知：=E σε （3）注：45号钢弹性模量E=209Gpa应力应变引起光栅布拉格波长漂移可以由下式给予描述：()Δεk ΔεPe 1λεΔλεB B =-= （4）式中，Pe 为光纤的弹光系数，εk 为应变ε引起的波长变化的灵敏度系数。

对于带有中心反射波长B λ， 的典型的石英光纤，轴向应变ε和波长漂移B Δλ有如下关系：B Δλ/B λ=0.78ε （5）说明：1nm=103pm 1pm ≈1με四、实验内容与步骤1 测量出简支梁的长宽高以及所测点在的位置，根据公式（1）、（2）、（3），给出在激励F 作用下所测点对应的应变该变量ε，即F 与ε的关系。

2 在静载荷下采集波长，求得波长的平均值0λ3 在同一频率下分别施加F1、F2、F3，分别采集所对应的波长13λλλ、2、，求出波长变化量13λλλ∆∆∆、2、（0=-λλλ∆），然后分别代入（5）式中计算得应变13εεε、2、 3 每一实验小组分别选三个频率，分别在每个频率下施加F1、F2、F3，通过采样、计算后得到应变13εεε、2、。

4 绘出时域上的应变图，进行频谱分析，观察频谱图中频率大小是否与实验中所给频率大小相同，分析时域图中应变变化与力的变化的关系，从而判断实验与理论是否吻合。

五、实验报告要求1 从理论上推导外载荷F 与应变ε之间的关系2 先在静态下求出波长平均值0λ，通过加外载荷实验得到的波长λ，算出变化量λ∆，再转化成应变ε，用EXCEL 或MATLAB 绘制时域图，并分析图形走势3 频谱分析，试着从频谱上观察振动频率，振动幅值。

实验11基于光纤布拉格光栅的应变和温度传感器实验物光1201 朱学军201121051一、FBG反射光谱特性测量从原始数据中我们看到纵坐标最大值为559.552，且为单峰，由于数据过多，我们舍去纵坐标小于1的项，绘出图表如下从图中可以读出最大值560，对应中心波长值1544.616nm。

其一半为280，其与右边交于一点（1544.694，280），左边数据有误差，根据曲线走势，取最右边的一点（1544.556，280），得其3dB带宽|1544.694-1544.556|=0.138nm。

二、光纤FBG温度传感器的标定将原始数据进行线性拟合，得b=0.010649,a=1540.2141544.520 26.01544.682 41.01544.837 56.01545.029 75.01545.204 90.41545.373 105.0标定后，我们又测了两组数据真实值108.6 95测量值108.2 93.20可以看出，拟合还是比较标准的，但还是存在一定的误差。

三、光纤FBG应变传感器的——光纤称重传感器1564.404 01564.696 5001564.885 10001565.077 15001565.270 20001565.467 25001565.667 3000将原始数据进行线性拟合，得b=0.0000985,a=1544.615标定后，我们又测了三组数据真实值1000 2000 2500测量值1003.4082022.676 2478.746可以看出，在误差允许的范围内，拟合还是比较标准的。

四、思考题1、影响光纤FBG温度传感器的测量精度的因素有哪些？答：有操作失误、温度没有稳定就读值、光纤有损坏、系统误差等。

2、如何提高光纤FBG中心波长的计算精度？答：在最高点附近多测几组数值、整体多测几次求平均、读数时根据曲线的对称性在最高点附近两边取纵坐标相同的值再求中点。

五、心得体会通过本次实验，我了解了基于光纤布拉格光栅的应变和温度传感器的工作原理和特性，同时对传感器也有了更多的了解，测量是否精确也在一定程度上取决于标定的情况。

光纤光栅传感器实验一、实验目的1. 了解和掌握光纤光栅的基本特性；2. 了解和掌握光纤光栅传感器的基本结构、基本原理；3. 光纤光栅传感测量的基本方法和原理。

二、实验原理光纤光栅是近年来问世的一种特殊形式的光纤芯内波导型光栅，它具有极为丰富的频谱特性，在光纤传感、光纤通信等高新技术领域已经展示出极为重要的应用。

特别是在用于光纤传感时，由于其传感机构（光栅）在光纤内部，且它属于波长编码类型，不同于普通光纤传感的强度型，因而具有其他技术无法与之相比的一系列优异特性，如防爆、抗电干扰、抗辐射、抗腐蚀、耐高温、寿命长、可防光强变化对测量结果的影响、体积小、重量轻、灵活方便，特别能在恶劣环境下使用。

光纤光栅传感器可集信息的传感与信息的传输于一体，它极易促成光纤系统的全光纤化、微型化、集成化以及网络化等等，因此光纤光栅传感技术一经提出，便很快受到青睐，并作为一门新兴传感技术迅猛崛起。

1. 光纤光栅及其基本特性光纤光栅的基本结构如图1－1所示。

它是利用光纤材料的光折变效应，用紫外激光向光纤纤芯内由侧面写入,形成折射率周期变化的光栅结构，这种光栅称之为布喇格（Bragg ）光纤光栅。

这种折射率周期变化的Bragg 光纤光栅满足下面相位匹配条件时，入射光将被反射：Λ=eff B n 2λ (1)式中B λ 为Bragg 波长（即光栅的反射波长），为光栅周期，eff n 为光纤材料的有效折射率。

如果光纤光栅的长度为L ,由耦合波方程可以计算出反射率R 为： 附图1－1 光纤光栅示意图布喇格光纤光栅 纤芯入射光反射光光纤包层()R A A sL s sL sLr i ==+002222222()sinh cosh (/)sinh *κκβ∆图1－2 显示了两条不同反射率的布喇格光纤光栅反射谱，附图1－3为实际的一个布喇格光纤光栅反射谱和透射谱。

其峰值反射率m R 为:⎥⎥⎦⎤⎢⎢⎣⎡Λ∆=eff m n nL R 2tanh 2π (2) 反射的半值全宽度（FWHM ）,即反射谱的线宽值22⎪⎪⎭⎫ ⎝⎛∆+⎪⎭⎫ ⎝⎛Λ=∆eff B B n n L λλ (3) （1）式中，,eff n Λ是温度T 和轴向应变ε的函数，因此布喇格波长的相对变化量可以写成：/()(1)B a T Pe λλξε=++- (4)其中a 、ξ分别是光纤的热膨胀系数和热光系数，；Pe 是有效光弹系数，大约为0.22。

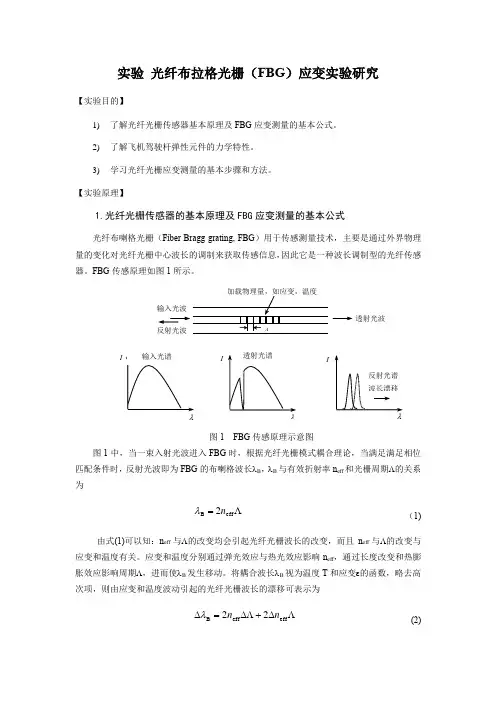

实验 光纤布拉格光栅（FBG ）应变实验研究【实验目的】1) 了解光纤光栅传感器基本原理及FBG 应变测量的基本公式。

2) 了解飞机驾驶杆弹性元件的力学特性。

3) 学习光纤光栅应变测量的基本步骤和方法。

【实验原理】1.光纤光栅传感器的基本原理及FBG 应变测量的基本公式光纤布喇格光栅（Fiber Bragg grating, FBG ）用于传感测量技术，主要是通过外界物理量的变化对光纤光栅中心波长的调制来获取传感信息，因此它是一种波长调制型的光纤传感器。

FBG 传感原理如图1所示。

图1中，当一束入射光波进入FBG 时，根据光纤光栅模式耦合理论，当满足满足相位匹配条件时，反射光波即为FBG 的布喇格波长λB ，λB 与有效折射率n eff 和光栅周期Λ的关系为Λ2eff B n =λ （1)由式(1)可以知：n eff 与Λ的改变均会引起光纤光栅波长的改变，而且n eff 与Λ的改变与应变和温度有关。

应变和温度分别通过弹光效应与热光效应影响n eff ，通过长度改变和热膨胀效应影响周期Λ，进而使λB 发生移动。

将耦合波长λB 视为温度T 和应变ε的函数，略去高次项，则由应变和温度波动引起的光纤光栅波长的漂移可表示为Λ∆+∆Λ=∆eff eff B 22n n λ (2)Iλ透射光谱Iλ输入光谱反射光谱 波长漂移λIΛ输入光波反射光波透射光波加载物理量，如应变，温度图1 FBG 传感原理示意图由式(2)可知光纤光栅中心波长漂移量∆λ对轴向应变∆ε和环境温度变化∆T 比较敏感。

通过测量FBG 中心波长的变化，就可测量外界物理量的变化值（如应变、温度等）。

光纤光栅轴向应变测量的一般公式为()ελλe BBz1p -=∆，也是裸光纤光栅轴向应变测量的计算公式。

由上式可知，∆λBz 和ε存在线性关系，因此通过解调装置检测出布拉格波长的偏移量∆λ，就可以确定被测量ε的变化。

2. 飞机驾驶杆弹性元件的力学特性杆力传感器弹性元件采用平行梁形式，其结构如图2所示。

光纤光栅应变传感器的研制及应用一、本文概述光纤光栅应变传感器，作为一种新型的光纤传感器技术，近年来在多个领域展现出了广阔的应用前景。

本文将全面探讨光纤光栅应变传感器的研制过程、技术原理、性能特点以及在多个领域的应用实践。

文章首先将对光纤光栅应变传感器的基本概念进行介绍，阐述其相较于传统应变传感器的优势与特点。

随后，将详细介绍光纤光栅应变传感器的研制过程，包括其设计思路、制作工艺、封装技术等关键环节。

文章还将对光纤光栅应变传感器的性能进行全面分析，包括其灵敏度、测量范围、稳定性等关键指标。

在应用实践部分，本文将重点介绍光纤光栅应变传感器在土木工程结构健康监测、航空航天器结构应变测量、以及智能材料与结构健康监测等领域的应用案例，展示其在实际工程中的应用效果与潜力。

通过本文的阐述，旨在为读者提供光纤光栅应变传感器研制及应用方面的全面、深入的理解，为其在相关领域的研究与应用提供有益的参考与借鉴。

二、光纤光栅应变传感器的基本原理光纤光栅应变传感器是一种基于光纤光栅效应的高精度测量设备。

其基本原理是，当一束特定波长的光波在光纤中传播时，由于光纤内部的光栅结构，光波会发生反射，形成特定的光栅光谱。

当光纤受到外部应变作用时，光栅结构会发生变化，进而引起光栅光谱的波长移动。

这种波长移动与应变成线性关系，通过精确测量波长移动量，就可以推算出光纤所受的应变大小。

光纤光栅应变传感器具有灵敏度高、响应速度快、抗干扰能力强等优点，因此在工程结构健康监测、航空航天、桥梁隧道安全检测等领域有广泛的应用前景。

同时，随着光纤光栅制作技术和解调技术的不断发展，光纤光栅应变传感器的测量精度和稳定性也在不断提高，为各类复杂工程结构的安全监测提供了有力的技术支持。

三、光纤光栅应变传感器的设计与制造光纤光栅应变传感器的设计与制造是确保传感器性能稳定和精确的关键环节。

在设计阶段，我们需要充分考虑应变传感器的实际应用环境和需求，如温度、压力、湿度等环境因素，以及测量精度、响应速度、稳定性等性能要求。

一、实验目的本次实验旨在了解光纤光栅传感技术的基本原理、工作过程以及其在实际应用中的重要性。

通过实验，掌握光纤光栅传感器的制作方法、传感特性以及传感信号的处理技术，为后续研究光纤光栅传感器在相关领域的应用打下基础。

二、实验原理光纤光栅传感器是一种基于光纤布拉格光栅（FBG）原理的新型传感器。

当外界物理量（如温度、应变、压力等）作用于光纤光栅时，光栅的布拉格波长会发生相应的变化，从而实现物理量的测量。

三、实验仪器与材料1. 光纤光栅传感器实验装置2. 光纤光谱分析仪3. 恒温水浴箱4. 拉伸机5. 氧化铝薄膜四、实验步骤1. 光纤光栅传感器的制作（1）将一根单模光纤切割成一定长度，并利用氧化铝薄膜对光纤进行腐蚀，形成光纤光栅。

（2）将制作好的光纤光栅固定在实验装置上，并进行封装。

2. 温度传感实验（1）将光纤光栅传感器放入恒温水浴箱中，分别设置不同的温度，记录光纤光谱分析仪输出的布拉格波长。

（2）分析温度与布拉格波长之间的关系，绘制温度-波长曲线。

3. 应变传感实验（1）将光纤光栅传感器连接到拉伸机上，施加不同大小的应变，记录光纤光谱分析仪输出的布拉格波长。

（2）分析应变与布拉格波长之间的关系，绘制应变-波长曲线。

五、实验结果与分析1. 温度传感实验实验结果显示，随着温度的升高，光纤光栅传感器的布拉格波长发生蓝移，且蓝移量与温度呈线性关系。

通过拟合曲线，得到温度-波长关系式：$$\Delta\lambda = aT + b$$其中，$\Delta\lambda$为布拉格波长变化量，$T$为温度，$a$和$b$为拟合参数。

2. 应变传感实验实验结果显示，随着应变的增大，光纤光栅传感器的布拉格波长发生红移，且红移量与应变呈线性关系。

通过拟合曲线，得到应变-波长关系式：$$\Delta\lambda = c\epsilon + d$$其中，$\Delta\lambda$为布拉格波长变化量，$\epsilon$为应变，$c$和$d$为拟合参数。

光纤光栅的应力和温度传感特性研究 (1)一光纤光栅传感器理论基础 (1)1 光纤光栅应力测量 (1)2 光纤光栅温度测量 (2)3 光纤光栅压力测量 (3)二光纤光栅传感器增敏与封装 (4)1 光纤光栅的应力增敏 (4)2 光纤光栅的温度增敏 (5)3 光纤光栅的温度减敏 (5)4 嵌入式敏化与封装 (6)5 粘敷式敏化与封装 (7)三光纤光栅传感器交叉敏感问题及其解决方法 (9)1 参考光纤光栅法 (10)2 双光栅矩阵运算法 (10)3 FBG与LPFG混合法 (11)4 不同包层直径熔接法 (12)5 啁啾光栅法 (12)光纤光栅的应力和温度传感特性研究一光纤光栅传感器理论基础1 光纤光栅应力测量由耦合模理论可知，光纤布拉格光栅(FBG)的中心反射波长为：2B eff n λ=Λ (1)式中：eff n 为导模的有效折射率，Λ为光栅的固有周期。

当波长满足布拉格条件式(1)时，入射光将被光纤光栅反射回去。

由公式(1)可知，光纤光栅的中心反射波长B λ随eff n 和Λ的改变而改变。

FBG 对于应力和温度都是很敏感的，应力通过弹光效应和光纤光栅周期Λ的变化来影响B λ，温度则是通过热光效应和热胀效应来影响B λ。

当光纤光栅仅受应力作用时，光纤光栅的折射率和周期发生变化，引起中心反射波长B λ移动，因此有：effBBeffn n λλ∆∆∆Λ=+Λ (2) 式中：eff n ∆为折射率的变化，∆Λ为光栅周期的变化。

光栅产生应力时的折射率变化：()21211112eff eff e effn n P P P n μμεε∆=---=-⎡⎤⎣⎦ (3) 式中：()21211112e eff P n P P μμ=--⎡⎤⎣⎦ (4) ε是轴向应力，μ是纤芯材料的泊松比，11P 、12P 是弹光系数，e P 是有效弹光系数。

假设光纤光栅是绝对均匀的，也就是说，光栅的周期相对变化率和光栅段的物理长度的相对变化率是一致的。

光纤光栅传感实验一、实验目的1. 理解光纤光栅的制作原理；2. 掌握光纤光栅传感的原理；3. 学会使用光纤光栅传感仪软件；4. 使用光纤光栅传感仪测量温度变化对输出波长的影响；5. 使用光纤光栅传感仪测量应力变化对输出波长的影响；二、实验原理光纤光栅传感的基本原理和光纤光栅传感测量的基本原理光纤光栅受温度T 和应变ε同时影响时，光纤光栅峰值波长会发生变化，其相对变化量可以写成：Δλ/λ=(α+ξ)ΔT+（1－Pe ）ε （6）其中α、ξ分别是光纤的热膨胀系数和热光系数，其值α＝0.55×10－6，ξ＝8.3×10－6，即温度灵敏度大约是0.0136 nm /℃，（λ为1550nm ）；Pe 是有效光弹系数，大约为0.22，即应变灵敏度为0.001209 nm /με。

2.1光纤光栅温度传感器为了提高光纤光栅温度灵敏度，在光纤光栅温度传感器中，是将光纤光栅封装在温度增敏材料基座上，外部有不锈钢管保护，外面有加热装置。

如图4。

波长变化量及温度灵敏度分别为（请自行推算）：Δλ/ΔT =（(α+ξ) +（1－P ）（αj －α））λ （7）[Δλ/ΔT =αt ]αt 定义为该温度传感器的温度灵敏度，可由实验获得，大约是αt ＝0.035nm/℃。

由测量到的波长的变化量可计算出温度的变化t-t 0：2.2光纤光栅应变传感器本实验仪的光纤光栅应变传感器是一种悬臂梁应变调谐机构。

应用材料力学原理可以严格计算出光纤光栅的应变，用于模拟环境物理量使光纤光栅产生的应变。

由光纤光栅的应变又可计算出传感光栅的波长变化。

图1光纤光栅示意图出 射 光布喇格光纤光栅 纤芯入射光 反射光光纤包层光纤光栅应变传感器原理图如图5光纤光栅粘接在悬臂梁距固定端根部x 位置，螺旋测微器调节挠度，由材料力学可知，光纤光栅的应变为：3)(3l dhx l -=ε （8） 其中l 、h 、d 分别表示梁的长度、挠度和中性面至表面的距离，η＝1－PePe 是光纤有效光弹系数。

光纤光栅传感器实验指南【原理简述】1．光纤光栅结构及传感应用光纤光栅是利用光纤材料的光折变效应，用紫外激光向光纤纤芯内由侧面写入,形成折射率周期变化的光栅结构（图1）。

当一束入射光照入光纤时，这种折射率周期变化的光纤光栅，将反射满足（1）式相位匹配条件的入射光波：Λ=eff Bn 2λ (1)式中λ B 称为Bragg 波长， Λ为光栅周期，eff n 为光纤材料的有效折射率。

如果光纤光栅的长度为L ,由耦合波方程可以计算出反射率R 为：()sLsL s sL A A R i r 22222*2sinh )2/(cosh sinh )0(0βκκ∆+==图2为一个布喇格光纤光栅反射谱和透射谱。

其峰值反射率R m 为:⎥⎥⎦⎤⎢⎢⎣⎡Λ∆=eff m n nL R 2t anh 2π (2)图2 Bragg 光纤光栅透射谱和反射谱反射的半值全宽度（FWHM ）,即反射谱的线宽值为22⎪⎪⎭⎫⎝⎛∆+⎪⎭⎫ ⎝⎛Λ=∆eff BB n n L λλ (3) 当光栅周围的应变ε或者温度T 发生变化时，将导致光栅周期Λ或纤芯折射率eff n 发生变化，从而产生光栅 Bragg 信号的波长位移 △λ，通过监测 Bragg 波长偏移情况，即可获得光栅周围的应变或者温度的变化情况，因而光纤光栅可用以如：压力、形变、位移、电流、电压、振动、速度、加速度、流量、温度等多种物理量的传感和测量。

2．光纤光栅应变传感原理图3 光纤光栅应变传感头光纤光栅粘接在悬臂梁距固定端根部x 位置，螺旋测微器调节挠度。

由材料力学可知，光纤光栅的应变为：33()l x dhl ε-=（4） 其中l 、h 、d 分别表示梁的长度、挠度和中性面至表面的距离。

挠度变化Δh 时，应变的变化量Δε及峰值波长的变化量为：h l dx l ∆-=∆3)(3ε （5） (1)e B P λλε∆=-∆ （6)Pe 是光纤有效光弹系数。

由（5）、（6）式，光纤光栅应变变化量Δε，可由波长的变化量λ∆转换计算出来，因此，光纤光栅应变传感的表达式为：()E f λ∆= （7）式（7）反映了波长变化与应变变化的函数关系，可由实验方法测出该关系。

基于光纤光栅传感器的应变测量原理及应用光纤光栅传感器是一种基于光纤的传感器，可以用于测量应变、温度、压力等物理量，广泛应用于工业、民用和科学研究领域。

其中，应变测量是光纤光栅传感器的一个重要应用，下面我们将深入探讨基于光纤光栅传感器的应变测量原理及应用。

一、应变测量原理应变是表征物体形变程度的物理量。

在物体受到外力作用时，其原有的结构形态发生变化，长度或形状发生变化，这种变化称为应变。

光纤光栅传感器的测量原理是利用光纤中的光栅作为敏感元件，通过测量光纤中的光信号的变化来测量物理量。

在应变测量中，光纤光栅传感器的敏感元件是一段光纤，当光纤受到应变作用时，其长度或形状发生变化，导致光栅尺寸发生变化，从而改变了光的传播路径和波长。

通过测量光纤传输的光信号的传播路径和波长变化，可以计算出应变的大小。

二、应变测量应用基于光纤光栅传感器的应变测量可以应用于多种场合，例如力学实验、结构监测、土木工程等。

下面将重点介绍在土木工程中的应用。

1.桥梁监测桥梁是交通运输的重要组成部分，承担着极其重要的作用。

然而，由于气候、车辆荷载、地震等因素的影响，桥梁可能会出现应变和形变。

因此，桥梁的安全性和运行状态的监测是必不可少的。

光纤光栅传感器可以用于桥梁监测，通过测量桥梁的应变来判断桥梁的安全状态。

2.隧道监测隧道是重要的公共基础设施，其长期使用会产生形变，引起隧道结构的损坏和病害。

因此，隧道的监测也是必不可少的。

光纤光栅传感器可以应用于隧道监测，通过测量隧道的应变来判断隧道结构的变形情况。

3.地质灾害监测地质灾害是城市建设和农业生产过程中的重要问题。

地质灾害可能对人民生命财产造成严重的损失。

因此，地质灾害的监测也是必不可少的。

光纤光栅传感器可以应用于地质灾害监测，通过测量地质灾害发生区域的应变来判断灾害的发生情况和规模。

4.混凝土构件监测混凝土是建筑构件的常用材料。

然而，混凝土在使用过程中会受到外界环境的影响，出现应变和形变。
