电力电子技术(第5版)王兆安

第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。

2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。

第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。

（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。

2 电力电子器件一般都工作于开关状态，以减小本身损耗。

3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。

（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。

（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。

（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。

4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。

如SCR晶闸管。

（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。

如GTO、GTR、MOSFET和IGBT。

（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。

如电力二极管。

根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。

如SCR、GTO、GTR。

（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。

如MOSFET、IGBT。

根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。

如MOSFET。

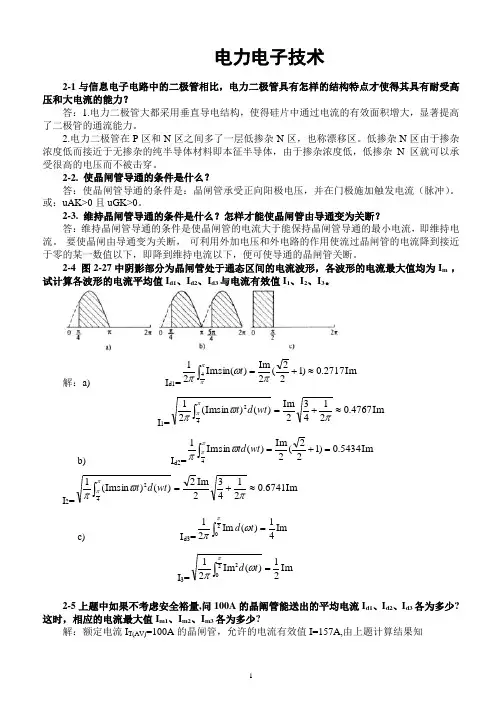

精心整理电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显着提高了二极管的通流能力。

2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。

低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。

或：uAK>0I m，试I1=b)II2=c)II3=2-5上题中如果不考虑安全裕量,问100A的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A的晶闸管，允许的电流有效值I=157A,由上题计算结果知a)I m135.3294767.0≈≈IA,I d1≈0.2717I m1≈89.48Ab)I m2,90.2326741.0AI≈≈I d2AIm56.1265434.02≈≈c)I m3=2I=314I d3=5.78413=m I2-6GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

121＞αα+两个等效晶体管过饱和而导通；121＜αα+不能维持饱和导通而关断。

GTO 之所以能够自行关断，而普通晶闸管不能，是因为GTO 与普通晶闸管在设计和工艺方面有以下几点不同：l)GTO 在设计时2α较大，这样晶体管V2控制灵敏，易于GTO 关断；2)GTO 导时刻，负载电流为零。

在电源电压u 2的负半周期，负载电感L 释放能量，晶闸管继续导通。

因此，在电源电压u 2的一个周期里，以下方程均成立：t U ti L ωsin 2d d 2d = 考虑到初始条件：当?t ＝0时i d ＝0可解方程得：)cos 1(22d t LU i ωω-= =LU ω22=22.51(A) u d 与i d 的波形如下图：当α＝60°时，在u 2正半周期60?~180?期间晶闸管导通使电感L 储能，电感L 储藏的能量在u 2负半周期180?~300?期间释放，因此在u 2一个周期中60?~300?期间以下微分方程成立：考虑初始条件：当?t ＝60?时i d ＝0可解方程得：)cos 21(22d t L U i ωω-=其平均值为)(d )cos 21(2213532d t t L U I ωωωπππ-=⎰=LU ω222=11.25(A) 此时u d 与i d 的波形如下图：3-2．图3-10为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁化问题吗？试说明：①晶闸管承受的最大反向电压为222U ；②当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时相同。
