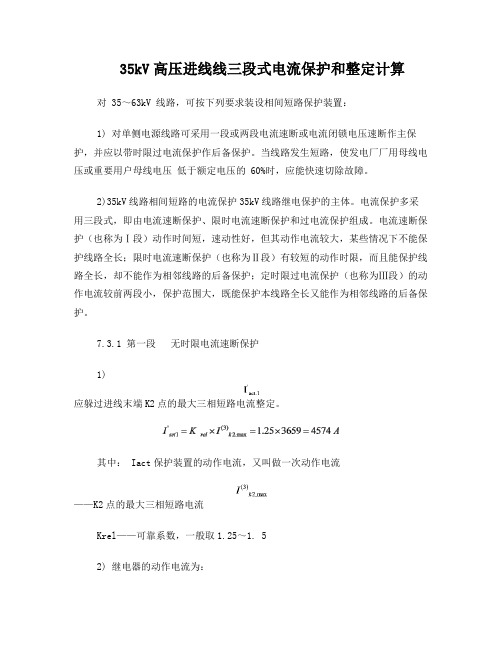

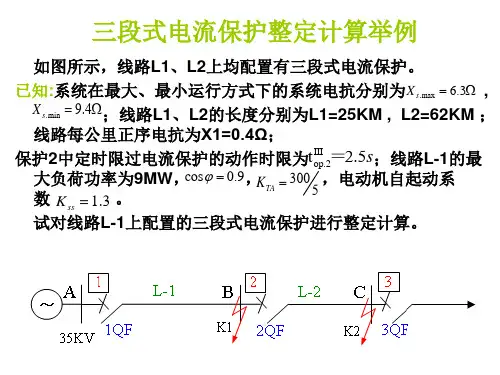

35kV高压进线线三段式电流保护和整定计算对 35～63kV 线路，可按下列要求装设相间短路保护装置：1) 对单侧电源线路可采用一段或两段电流速断或电流闭锁电压速断作主保护，并应以带时限过电流保护作后备保护。
当线路发生短路，使发电厂厂用母线电压或重要用户母线电压低于额定电压的 60%时，应能快速切除故障。
2)35kV线路相间短路的电流保护35kV线路继电保护的主体。
电流保护多采用三段式，即由电流速断保护、限时电流速断保护和过电流保护组成。
电流速断保护（也称为Ⅰ段）动作时间短，速动性好，但其动作电流较大，某些情况下不能保护线路全长；限时电流速断保护（也称为Ⅱ段）有较短的动作时限，而且能保护线路全长，却不能作为相邻线路的后备保护；定时限过电流保护（也称为Ⅲ段）的动作电流较前两段小，保护范围大，既能保护本线路全长又能作为相邻线路的后备保护。
7.3.1 第一段无时限电流速断保护1)应躲过进线末端K2点的最大三相短路电流整定。
其中： Iact保护装置的动作电流，又叫做一次动作电流——K2点的最大三相短路电流Krel——可靠系数，一般取1.25～1. 52) 继电器的动作电流为：（7.2）其中：Kco——接线系数，本设计中取1KLH——电流互感器TA的变流比考虑到系统发展时仍能适应，选用DL-11/50型电流继电器，其动作电流的整定范围为12.5～50A，故动作电流整定值为40A。
3) 第一段的灵敏性通常用保护范围的大小来衡量，根据本设计的数据，按线路首端（d1点）短路时的最小短路电流校验灵敏系数。
（7.3）其中：Ksen——灵敏系数不满足要求，因此必须进一步延伸电流速短的保护范围，使之与下一条线路的限时电流速断相配合，这样其动作时限就应该选择得比下一条线路限时速断的时限再高一个所以动作时限整定为：=+2=1.0s （7.4）故应装设带时限电流速断保护。
4) 由于其动作时间为0s，为防止其在线路上管型避雷器放电时误动，电流速断保护的动作时间带有0.06~0.08秒的延时。
继保35kv线路三段式电流保护课程设计继电保护是电力系统中的重要组成部分，它起到监测、检测和保护电力设备和输、变电线路的作用，在电力系统的安全稳定运行中起着至关重要的作用。
而35kV线路作为输电网中的重要组成部分，电流保护是其常见的一种保护方式。
本文将针对35kV线路的三段式电流保护进行课程设计，并给出相关参考内容。
一、课程名称：35kV线路三段式电流保护二、课程目标：1. 了解35kV线路的电流保护原理和工作机制；2. 学习35kV线路电流保护的主要技术参数；3. 掌握35kV线路三段式电流保护的组成和工作原理；4. 能够分析35kV线路电流保护的故障判据和动作特性；5. 掌握35kV线路三段式电流保护的调试与运维方法。
三、课程大纲：1. 35kV线路电流保护的基本原理1.1 电流保护的作用和要求1.2 电流保护的分类和选择原则1.3 35kV线路电流保护的基本工作原理2. 35kV线路电流保护的技术参数2.1 勾画特性及其参数2.2 判据电流和动作时间的选择2.3 调整装置的线路电流参数3. 三段式电流保护的组成和原理3.1 三段式电流保护的组成和结构3.2 第一段保护和第二段保护的原理及调整方法3.3 第三段保护的原理及其应用4. 故障判据和动作特性分析4.1 电流故障判据的分析4.2 动作特性的研究4.3 保护固有特性的影响因素5. 三段式电流保护的调试与运维方法5.1 保护调试的基本流程5.2 保护测试与评估方法5.3 运维中的常见问题及处理方法四、参考内容：1. 尹世文. 电力系统继电保护与自动装置[M]. 中国电力出版社，2019.2. 向伟，等. 电力系统继电保护与自动装置技术[M]. 中国电力出版社，2018.3. 顾大珩. 交流电气保护技术[M]. 中国电力出版社，2019.4. 《电力系统继电保护与自动化装置设计与分析》教材5. 《电力系统保护与自动化装置工程设计与应用》教材以上提供的参考内容是一些建议性的，可以根据需要进行合理调整，确保教材覆盖了所需的基本理论和实践知识，并满足学生的学习需求。
摘要电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。
但是一旦发生故障如不能及时有效控制，就会破坏稳定运行，造成大面积停电，给社会带来灾难性的严重后果。
随着电力系统的迅速发展，大量机组、超高压输变电的投入运行，对继电保护不断提出新的更高要求。
继电保护是电力系统的重要组成部分，做好继电保护工作是保证电力系统安全运行的必不可少的重要手段。
因此，加强线路继电保护非常重要。
根据线路继电保护的要求，给35KV的输电线路设计合适的继电保护。
本次课程设计首先介绍了继电保护的作用和发展，然后详细介绍了35KV线路主保护及后备保护的选择与整定，35KV线路三相一次重合闸及防雷保护，最后介绍35KV系统的微机保护。
关键词：继电保护；主保护；整定；微机保护目录1 继电保护的作用和发展 (1)1.1 继电保护的作用 (1)1.1.1 继电保护在电力系统中的作用 (1)1.1.2 继电保护的基本原理和基本要求 (1)1.2 继电保护的发展 (2)2 35KV线路主保护选择与整定 (4)2.1 电流、电压保护整定计算考虑原则 (4)2.1.1 电流、电压保护的构成原理及使用范围 (4)2.2 电流闭锁电压保护 (5)3 35KV线路后备保护选择与整定 (12)4 35KV线路三相一次重合闸 (17)5 线路及变压器防雷保护 (18)6 微机保护 (19)6.1 微机保护的软硬件组成 (19)6.1.1微机保护的特点 (19)6.1.2微机保护装置硬件结构 (19)6.1.3微机保护的软件组成 (20)6.2 微机保护的算法 (21)6.3 35KV系统微机保护配置 (22)总结 (24)致谢 (25)参考文献 (26)1继电保护的作用和发展1.1 继电保护的作用1.1.1 继电保护在电力系统中的作用电力系统在生产过程中，有可能发生各类故障和各种不正常情况。
其中故障一般可分为两类：横向不对称故障和纵向不对称故障。
继电保护三段电流保护3.5阶段式电流保护P74~77电流速断保护只能保护线路的一部分，限时电流速断保护能保护线路全长，但却不能作为下一相邻线路的后备保护，因此，必须采用定时限过电流保护作为本条线路和下一段相邻线路的后备保护。
1.三段式电流保护：由电流速断保护，限时电流速断保护及定时限过电流保护相配合构成的一整套保护。
或或或或或出口继电器I段保护不完全星形接法ABCII段保护III段保护三段式电流保护原理图I段保护II段保护或III段保护或梯形图三段式电流保护展开图2.三段式电流保护的保护特性及时限特性由I段保护切除由I段保护切除由II段保护切除由II段保护切除由III段作后备保护切除3.三段式电流保护的评价优点：简单，可靠，并且一般情况下都能较快切除故障。
一般用于35千伏及以下电压等级的单侧电源电网中。
缺点：灵敏度和保护范围直接受系统运行方式和短路类型的影响，此外，它只在单侧电源的网络中才有选择性。
3.4电流保护的接线方式P63~683.4.1三种基本接线方式1.定义：指保护中电流继电器与电流互感器二次线圈之间的连接方式。
2.常用的三种接线方式：三相三继电器完全星形接线、两相两继电器不完全星形接线和两相电流差接线。
1)三相三继电器完全星形接线的特点：①每相上均装有TA和KA、Y形接线②KA的触点并联(或)或③能反映所有单相接地故障接线系数:KAKconIg流入继电器电流=1(Y形接法)I2TA的二次电流继电器的动作电流：TAIg.operKconIopernTA(3-17)三相三继电器完全星形接线3.4电流保护的接线方式3.4.1三种基本接线方式1.定义：指保护中电流继电器与电流互感器二次线圈之间的连接方式。
2.常用的三种接线方式：三相三继电器完全星形接线、两相两继电器不完全星形接线和两相电流差接线。
1)三相三继电器完全星形接线的特点：2)两相两继电器不完全星形接线的特点：①某一相上不装设TA和KA、Y形接线或②KA的触点并联(或)(通常接A、C相)③不能反映B相接地故障KA接线系数:流入继电器电流KconIgI2=1TA的二次电流TA继电器的动作电流：Ig.operKconIopernTA(3-17)两相两继电器不完全星形接线3.4电流保护的接线方式3.4.1三种基本接线方式1)三相三继电器完全星形接线的特点：2)两相两继电器不完全星形接线的特点：3)两相电流差接线的特点：①某一相上不装设TA(通常接A、C相);②只装一个KA,反映A、C两相电压差。
继保35kv线路三段式电流保护课程设计课程设计目标：掌握35kV线路三段式电流保护的原理和应用，能够正确配置和调试三段式电流保护装置，并能够分析和解决实际线路故障。
课程设计内容：1. 首先介绍35kV线路的重要性和电流保护的作用，以及为什么需要三段式电流保护。
2. 探讨三段式电流保护的原理。
包括相间故障和接地故障的特点，以及三段式电流保护的基本原理和分段联动。
3. 介绍三段式电流保护的基本组成部分，包括主串、分段串和联动装置。
4. 讲解三段式电流保护的配置原则和参数设定方法。
包括计算分段串的电流互感器的变比和相位关系，以及联动装置的延时时间的设置。
5. 演示如何正确调试三段式电流保护装置。
包括参数设置，检查接线质量，配合故障模拟装置进行测试等。
6. 分析和解决实际线路故障。
根据实际故障案例，学习如何通过三段式电流保护装置的动作信息来定位故障位置和性质，并掌握故障排除的方法。
7. 结合实地考察，对35kV线路的三段式电流保护进行实际操作和维护。
课程设计方法：1. 理论讲授：通过教师授课的方式，详细介绍35kV线路三段式电流保护的原理和应用。
2. 实验演示：通过模拟实验装置演示三段式电流保护的参数设置和装置调试过程。
3. 实地考察：安排学生到现场实操，实际操作和维护35kV线路的三段式电流保护装置。
4. 讨论和案例分析：通过小组讨论和实际案例分析，培养学生解决实际问题的能力。
课程设计评估：1. 设计测验：通过设计测验考察学生对35kV线路三段式电流保护原理和应用的掌握程度。
2. 实验报告：要求学生完成模拟实验的报告，包括参数设置和装置调试的过程记录和分析总结。
3. 实地考察成绩评定：根据学生在实地考察中的表现和操作技能评定成绩。
4. 学生反馈：学生对课程的理解和学习成果进行反馈，从而改进课程设计和教学方法。
以上是一份关于继保35kV线路三段式电流保护课程设计的简要概述，具体的课程内容和教学安排可以根据实际情况进行调整和完善。
继保35kv线路三段式电流保护课程设计35kV线路三段式保护是指将一条35kV输电线路分为三个保护段，每个保护段具备相应的电流保护功能。
这种保护方式可以提高线路的安全性和可靠性，及时发现和隔离线路故障，保护线路设备不受损坏，确保供电可靠性。
本文将为大家介绍35kV线路三段式电流保护的基本原理、主要组成部分、工作方式以及相关设计参考内容。
一、基本原理35kV线路三段式电流保护是基于不同电流下的线路工作特点设计的。
将线路划分为三个保护段，根据线路故障的发生位置和类型，每个保护段可以独立而又协同地对故障进行保护，实现快速定位和隔离故障。
二、主要组成部分1. 电流互感器：用于测量线路中的电流值，并将其转化为与线路电流成正比的低电流值。
通常采用非电气化、无饱和材质的电流互感器。
2. 故障指示器：当线路故障时，故障指示器会发出信号，用于通知操作人员故障的发生位置，以便进行维修。
故障指示器可以采用声光报警装置。
3. 报警信号传输装置：用于将故障指示器发出的信号传输给操作中心或维修人员，以便及时采取措施解决问题。
4. 对故障段进行隔离的断路器：当出现故障时，断路器可以及时切断故障段，以保护线路设备和其他部分不受到故障的影响。
5. 保护终端：用于监测线路电流和相电压，并对故障进行判断和保护动作。
三、工作方式35kV线路三段式电流保护的工作方式如下：1. 检测：通过电流互感器对线路中的电流进行连续监测，并将监测数据传输到保护终端。
2. 比较：保护终端将测量到的电流值与预设的故障电流阈值进行比较，如果电流超过阈值，则判断为故障。
3. 定位：根据故障电流的大小和方向，确定故障位置所在的保护段。
4. 隔离：对故障段进行断路器的操作，切断故障径路，以保护线路设备和其他部分不受到故障的影响。
四、相关设计参考内容1. 选择适合的电流互感器：根据线路电流的大小和特点，选择合适的电流互感器，保证测量的准确性和可靠性。
2. 设计电流故障阈值和动作时间曲线：根据线路的特点和运行要求，合理设置电流保护的动作值和时间曲线，以达到快速定位和隔离故障的目的。

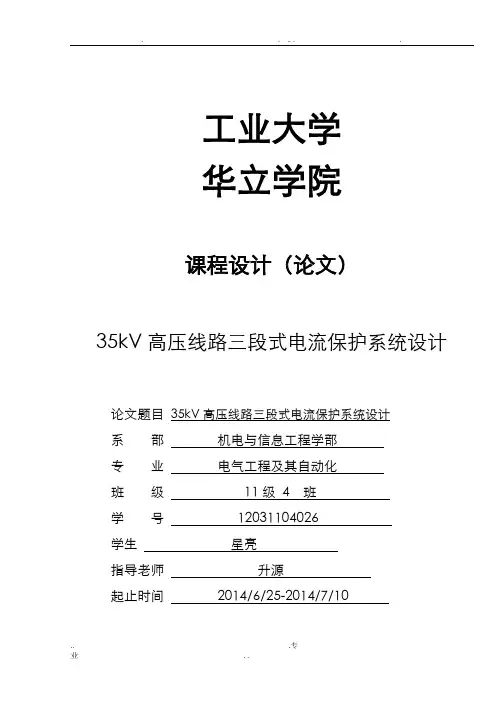

. . .. . .工业大学华立学院课程设计（论文）35kV高压线路三段式电流保护系统设计论文题目35kV高压线路三段式电流保护系统设计系部机电与信息工程学部专业电气工程及其自动化班级11级4 班学号12031104026学生星亮指导老师升源起止时间2014/6/25-2014/7/10.. .专工业大学华立学院继电保护课程设计任务书6题目名称35kV高压线路三段式电流保护系统设计学部机电与信息工程学部专业班级11电气4班姓名星亮学号12031104026一、原始数据为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C 两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：短路点K1 K2 K3最大运行方式三相短路/A 3500 1000 368最小运行方式两相短路/A 3030 866 317二、应完成的工作1 绘制35kV线路三段式电流保护的原理图和展开图。
2 根据给定的原始数据，计算各段电流保护的一、二次动作电流和动作时限。
3 选择设备，并以表格的形式列出设备清单。
4 进行成本核算。
四、论文提纲1 引言2 设计的原始数据3 系统组成和工作原理3.1 原理接线图和展开图3.2 工作原理4 动作电流和动作时限计算4.1 电流Ⅰ段动作电流和动作时限的计算4.2 电流Ⅱ段动作电流和动作时限的计算4.3 电流Ⅲ段动作电流和动作时限的计算5 设备选择6 成本核算7 结束语五、课程设计文档装订顺序1 封面2 任务书3 论文注意：（1）不要把附录中的“论文格式文”装订在里面。
（2）任务书和论文分别编页码；封面不编页码。
目录摘要 (4)1.引言 (4)2.设计的原始数据 (5)3.系统组成和工作原理 (5)3.1 原理接线图和展开图 (5)3.2 工作原理 (6)4.动作电流和动作时限计算 (7)4.1 电流Ⅰ段动作电流和动作时限的计算 (7)4.2 电流Ⅱ段动作电流和动作时限的计算 (7)4.3 电流Ⅲ段动作电流和动作时限的计算 (8)5.设备选择 (8)6.成本核算 (8)7.结束语 (9)【参考文献】 (9)35kV高压线路三段式电流保护系统设计摘要：电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。
广东工业大学华立学院课程设计（论文）35kV高压线路三段式电流保护系统设计论文题目35kV高压线路三段式电流保护系统设计系部机电与信息工程学部专业电气工程及其自动化班级 11级 4 班学号 12031104026学生姓名李星亮指导老师李升源起止时间 2014/6/25-2014/7/10 广东工业大学华立学院继电保护课程设计任务书6题目名称35kV高压线路三段式电流保护系统设计学部机电与信息工程学部专业班级11电气4班姓名李星亮学号12031104026一、原始数据为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：短路点K1 K2 K3最大运行方式三相短路/A 3500 1000 368最小运行方式两相短路/A 3030 866 317二、应完成的工作1 绘制35kV线路三段式电流保护的原理图和展开图。
2 根据给定的原始数据，计算各段电流保护的一、二次动作电流和动作时限。
3 选择设备，并以表格的形式列出设备清单。
4 进行成本核算。
四、论文提纲1 引言2 设计的原始数据3 系统组成和工作原理3.1 原理接线图和展开图3.2 工作原理4 动作电流和动作时限计算4.1 电流Ⅰ段动作电流和动作时限的计算4.2 电流Ⅱ段动作电流和动作时限的计算4.3 电流Ⅲ段动作电流和动作时限的计算5 设备选择6 成本核算7 结束语五、课程设计文档装订顺序1 封面2 任务书3 论文注意：（1）不要把附录中的“论文格式范文”装订在里面。
（2）任务书和论文分别编页码；封面不编页码。
目录摘要 (4)1.引言 (4)2.设计的原始数据 (5)3.系统组成和工作原理 (5)3.1 原理接线图和展开图 (5)3.2 工作原理 (6)4.动作电流和动作时限计算 (7)4.1 电流Ⅰ段动作电流和动作时限的计算 (7)4.2 电流Ⅱ段动作电流和动作时限的计算 (7)4.3 电流Ⅲ段动作电流和动作时限的计算 (7)5.设备选择 (8)6.成本核算 (8)7.结束语 (8)【参考文献】 (9)35kV高压线路三段式电流保护系统设计摘要：电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。
因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。
继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。
本次课程设计以电网的某条线路为例进行了三段式电流保护的分析设计。
重点进行了电路的化简，短路电流的求法，继电保护中电流保护的具体计算。
关键字：35KV线路，继电保护，三段式电流保护1.引言电力系统继电保护技术，是随电力系统的发展而发展起来的一门专业技术。
电力系统的发展，使发电设备容量和供电范围不断扩大，电压等级不断提高，电力系统的网络也越来越复杂。
这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术，便提出了越来越高的要求，从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。
再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。
35KV电力系统属中性点非直接接地系统，其中性点或经消弧线圈接地或不接地；对于相间短路和单相接地，由于接地电流小，三相电压仍能保持平衡，对用户没有很大的影响。
因此，单相接地保护一般动作于信号，但单相接地对人身和设备的安全产生危害时，就应动作于断路器跳闸，故均应装设相应的继电保护装置，一般由具有阶梯时限特性的多段式保护构成。
为提高供电的可靠性尽快将故障从系统中切除，本次设计主要采用的是三段式电流保护和单相接地保护。
着重介绍了这两种保护的工作原理，并对其保护进行了详细整定分析，以便更好的为该线路配备一套优良的继电保护装置，提高该线路的选择性，速动性、灵敏性、可靠性的要求，使得该电网可靠、简单、经济、正常运行。
2.设计的原始数据为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：短路点K1 K2 K3最大运行方式三相短路/A 3500 1000 368最小运行方式两相短路/A 3030 866 3173.系统组成和工作原理3.1 原理接线图和展开图原理图展开图3.2 工作原理电网在运行过程中，可能发生各种故障和不正常的运行状态，最常见的同时也是最危险的故障就是发生各种形式的短路。
当被保护的线路上发生短路故障时，其主要特点就是电流增加和电压的降低，利用这两个特征可以构成电流电压保护，电流保护主要包括：无时限电流速断保护，限时电流速断保护和定时限过流保护。
1.电流速断保护（电流保护I段）：根据继电器保护速动性的要求，保护装置动作切除故障的时间，必须满足稳定和保证重要用户供电的可靠性，原则上总是越快越好，因此力求装设快速动作的继电保护，电流速断保护就是这样的保护不可能保护线路的全长。
2.限时电流速断：由于无时限电流速断不能保护线路的全长，因此考虑增加一段新的保护用来切除本线路的上速断范围以外的故障，同时也能作为速断的后备，这就是限时速断，称为II段电流保护，由于要求限时电流速断保护必须保护线路的全长，因此它的保护范围必然要延伸到下一条线路中去，这样当下一条线路出口处发生短路使，它就会误动作，为了保证动作的选择性，就必须使保护的动作有一定的时限，此时限的大小与其延伸的范围有关，为尽量缩小时限，首先规定其整定计算原则为限时电流的速断的保护范围不超过下条线路电流速断的保护范围；同时动作时限比下一条电流速断保护高出一个△t的时间段。
3定时限过电流保护。
虽然无时限电流速断保护可以无时限的切除故障电路，但它不能保护线路的全长，限时电流保护虽然可以较小的切除线路全长上任意一点的故障，但它不能做相邻线路故障的后备，因此引入定时限过电流保护，又称三段电流保护，它是指启动电流按照躲过最大负荷电流来整定的一种保护装置。
4.动作电流和动作时限计算4.1 电流Ⅰ段动作电流和动作时限的计算一次电流：)(4375350025.1)3(max 1A =⨯==⋅⋅N K rel oper I K I继电器动作电流：)(4.1095200437511A ===⋅⋅⋅I oper TAcon I oper g I n K I4.2 电流Ⅱ段动作电流和动作时限的计算)(0.1250100025.1)3(max 22A =⨯==⋅⋅⋅oper reli I oper I K I )(5.14370.125015.121A =⨯==⋅⋅Ioper rel II oper I K I )(94.355.14375200111A =⨯==⋅⋅⋅II oper ATcon IIoper g I n K I动作时限：5.021=∆+=t t t III灵敏度检验：3.110.20.12502330301)2(min 1>=⨯==⋅⋅⋅II oper K senI I K 4.3 电流Ⅲ段动作电流和动作时限的计算过电流的保护动作电流：)(59.1909085.05.12.1max 11A =⨯⨯==⋅⋅I K K K I res sa rel oper 继电器动作电流：76.459.190520011=⨯=⋅⋅III oper g I 动作时限：s t t t IIIIII 0.25.05.121=+=∆+=灵敏度检验：作本线路近后备保护5.177.1359.1902330301)2(min 1>=⨯==⋅⋅⋅III oper K senI I K 作相邻线路2的远后备保护2.194.359.19023866)2(1)2(min 2>=⨯==⋅⋅⋅oper K senI I K 5.设备选择6.成本核算由于线路简洁，设备简单所以成本较低。
成本：29+30+17+38+22=136元7.结束语电流速断、限时电流速断和过电流保护都是反应于电流升高而动作的保护装置。
它们之间的区别主要在于不同的原则来选择起动电流。
即速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
由于电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此，为保证迅速而又选择性地切除故障，常常将电流速断、限时电流速断和过电流保护组合在一起，构成阶段式电流保护。
输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
具体应用时，可以只采用速断加过电流保护，或限时速断加过电流保护，也可以三者同时采用。
无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。
综上所述，电流保护是根据网络发生短路时，电源与故障点之间电流增大的特点构成的。
无时限电流速断保护是以避开被保护线路外部最大短路电流为整定的原则，它是靠动作电流的整定获得选择性。
带时限电流速断保护则同时依靠动作电流和动作时间获得选择性，并要与下一线路的无时限电流速断保护相配合。
过电流保护以躲开线路最大负荷电流和外部短路切除后电流继电器能可靠返回为整定原则。
它依靠动作电流及时间元件的配合获得选择性。
【参考文献】[1] 张保会，尹项根．电力系统继电保护[M]．北京：中国电力出版社，2009．[2] 于永源，杨绮雯. 电力系统分析[M]. 北京:中国电力出版社，2007.[3] 王永康．继电保护与自动装置[M]．北京：中国铁道出版社，1986．。
