通信人井建筑标准

通信设备安装工程设计需掌握的“通用通信工程建设标准〞中的强制性标准条文1.YD 5002-2005?邮电建筑防火设计标准?(原94版)2.YD 5059-2005?电信设备安装抗震设计标准?3.YD/T5026-2005?电信机房铁架安装设计标准?4.YD 5098-2005?通信局(站)防雷与接地工程设计标准?5.YD/T5175-2021?通信局(站)防雷与接地工程验收标准?6.YD 5003-2021?通信建筑工程设计标准?7.YD 5039-2021?通信工程建设环境保护技术暂行规定?8.YD/T5040-2005?通信电源设备安装工程设计标准?9.YD 5079-2005?通信电源设备安装工程验收标准?10.YD 5191-2021?电信根底设施共建共享技术暂行规定?11.YD 5054-2021?通信建筑抗震设防分类标?YD 5002-2005?邮电建筑防火设计标准?(原94版)高层电信建筑分类：建筑高度超过50m或任一层建筑面积超过1000 m2的高层电信建筑属于一类高层建筑，其余的高层电信建筑属于二类高层建筑。

一类高层电信建筑的耐火等级应为一级，二类高层电信建筑以及单层、多层电信建筑的耐火等级均不应低于二级。

裙房的耐火等级不应低于二级，高层电信建筑地下室的耐火等级应为一级。

建筑内的管道井、电缆井应在每层楼板处采用不低于楼板耐火极限的不燃烧体或防火封堵材料封堵，楼板或墙上的预留孔洞应用不燃烧材料临时封堵；通信电缆与动力电缆不应在同一井道内布放。

电信建筑的内部装修材料应采用不燃烧材料。

当本层为敞开式电信机房时，应在电信机房内留出连接两端疏散楼梯、电梯等的疏散走道，且应在地面设置相应的疏散指示标志。

电信建筑内的配电线路除敷设在金属桥架、金属线槽、电缆沟及电缆井等处外，其余线路均应穿金属保护管敷设。

YD 5059-2005?电信设备安装抗震设计标准?电信设备安装的抗震设计目标：当遭受本地区设防烈度的地震作用时，电信设备安装的铁架及相关的加固点，不应产生损坏。

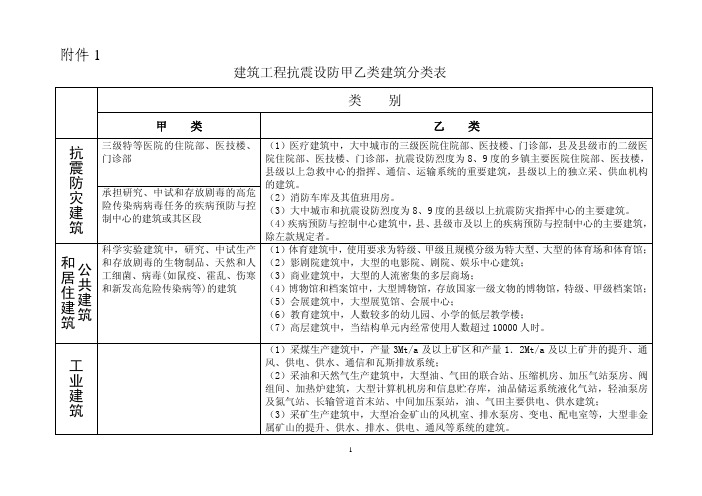

附件1建筑工程抗震设防甲乙类建筑分类表 类 别甲 类 乙 类三级特等医院的住院部、医技楼、门诊部 抗震防灾建筑 承担研究、中试和存放剧毒的高危险传染病病毒任务的疾病预防与控制中心的建筑或其区段 （1）医疗建筑中，大中城市的三级医院住院部、医技楼、门诊部，县及县级市的二级医院住院部、医技楼、门诊部，抗震设防烈度为8、9度的乡镇主要医院住院部、医技楼，县级以上急救中心的指挥、通信、运输系统的重要建筑，县级以上的独立采、供血机构的建筑。

（2）消防车库及其值班用房。

（3）大中城市和抗震设防烈度为8、9度的县级以上抗震防灾指挥中心的主要建筑。

（4）疾病预防与控制中心建筑中，县、县级市及以上的疾病预防与控制中心的主要建筑，除左款规定者。

公共建筑 和居住建筑科学实验建筑中，研究、中试生产和存放剧毒的生物制品、天然和人工细菌、病毒(如鼠疫、霍乱、伤寒和新发高危险传染病等)的建筑（1）体育建筑中，使用要求为特级、甲级且规模分级为特大型、大型的体育场和体育馆； （2）影剧院建筑中，大型的电影院、剧院、娱乐中心建筑；（3）商业建筑中，大型的人流密集的多层商场；（4）博物馆和档案馆中，大型博物馆，存放国家一级文物的博物馆，特级、甲级档案馆； （5）会展建筑中，大型展览馆、会展中心；（6）教育建筑中，人数较多的幼儿园、小学的低层教学楼；（7）高层建筑中，当结构单元内经常使用人数超过10000人时。

工业建筑（1）采煤生产建筑中，产量3Mt/a 及以上矿区和产量1．2Mt/a 及以上矿井的提升、通风、供电、供水、通信和瓦斯排放系统； （2）采油和天然气生产建筑中，大型油、气田的联合站、压缩机房、加压气站泵房、阀组间、加热炉建筑，大型计算机机房和信息贮存库，油品储运系统液化气站，轻油泵房及氮气站、长输管道首末站、中间加压泵站，油、气田主要供电、供水建筑； （3）采矿生产建筑中，大型冶金矿山的风机室、排水泵房、变电、配电室等，大型非金属矿山的提升、供水、排水、供电、通风等系统的建筑。

城域网通信管道工程施工技术规范通信管道工程，是通信线路网建设的重要组成部分，它具有线路隐蔽，安全稳固，使用年限长，不影响市容市貌，一次性投资大，施工技术要求高，施工周期长等特点。

为把城域网通信管道工程建设好，根据原《工信部通信管道工程建设施工技术规范》和《城域网通信管道工程设计》要求，特制定《移动城域网通信管道工程施工技术规范》。

一、通信管道路由复测、划线1.通信管道路由位置确定，有设计图纸的,严格按照设计图纸进行施工，在施工过程中，由于城建规划等不能按设计图纸施工的，应根据城建规划具体批复确定路由施工。

2.通信管道与其它管线（通信管道、水管、热力管道、煤气管道等）要保持一定距离，以确保通信管道安全，其具体间隔为：通信管道75公分，水管100公分，热力管道100公分，煤气管道100公分，通信管道与上述管道交越时，要求交越最小空距大于25公分，如不能满足上述条件时，应采取保护措施。

3.管道路由确定后，要进行划线（双线），并确定人（手）孔的位置，对施工过程中容易发生的问题，（如：交通、安全、防水等）采取相应措施。

二、挖沟、开槽通信管道沟槽开挖可采用人工和机械开挖两种。

1.沟槽深度一般为：管道上方距地面120公分，沟底宽为60公分，沟口宽为80公分，如属合建管道，按设计要求施工。

2.管道坡度：管道敷设应有一定坡度，以利渗入管道内的地下水流入人孔，其坡度应控制在千分之三左右，可作成“一子坡”或“人字坡”。

3.管道在铺管前要做到沟直、底平、不得有砖石、灰渣、瓦砾等，必要时应铺细沙，其厚度为10公分。

4.如遇特殊地段不能开槽挖沟，可按设计要求和具体情况，经建设单位同意，采取顶管方式，顶管深度应符合规范要求。

除有特殊说明外，所有管道均采用素土夯实。

5.在纵剖面上管道，如果由于躲避障碍物不能直接建筑时，可使管道折向两段向下平滑地弯曲，以利渗水流向人孔。

而不得向上弯曲(“U”弯)。

铺设有承口的塑料管或钢管管道时承口一律朝向下坡。

目录第一章通信工程通用规范 (6)1、《邮电建筑防火设计标准》YD5002-94 (6)2、《电信专用房屋设计规范》YD/T5003—2005 (7)3、《电信机房铁架安装设计标准》YD/T5026—2005 (8)4、《通信工程建设环境保护技术暂行规定》YD5039-2009 (9)5、《综合电信营业厅设计标准》YD/T5047—2005 (9)6、《通信建筑抗震设防分类标准》YD5054-2010 (9)7、《电信设备安装抗震设计规范》YD5059-2005 (10)8、《电信专用房屋工程施工监理规范》YD5073-2005 (11)9、《电信设备抗地震性能检测规范》YD5083—2005 (16)10、《通信局（站）防雷与接地工程设计规范》GB50689—2011 (16)11、《通信设备安装工程施工监理暂行规定》YD5125-2005 (17)12、《通信局(站）节能设计规范》YD5184—2009 (18)13、《电信基础设施共建共享工程技术暂行规定》YD5191—2009 (18)14、《通信建设工程量清单计价规范》YD5192-2009 (18)15、《通信局（站）防雷与接地工程验收规范》YD/T5175-2009 (19)第二章通信电源工程规范 (19)16、《通信电源设备安装工程设计规范》YD/T5040-2005 (19)17、《通信电源设备安装工程验收规范》YD5079-2005 (19)18、《通信用电源设备抗地震性能检测规范》YD5096—2005 (20)19、《通信电源设备安装工程施工监理暂行规定》YD5126-2005 (20)20、《通信用柴油发电机组消噪音工程设计暂行规定》YD5167-2009 (21)第三章有线通信工程规定 (21)21、《SDH本地网光缆传输工程设计规范》YD/T5024-2005 (21)22、《会议电视系统工程设计规范》YD/T5032—2005 (21)23、《公用计算机互联网工程设计规范》YD/T5037-2005 (21)24、《电话网网管系统工程设计规范》YD/T5053—2005 (22)25、《光缆线路自动监测系统工程设计规范》YD/T5066-2005 (22)26、《公用计算机互联网工程验收规范》YD/T5070-2005 (22)27、《固定电话交换设备安装工程设计规范》YD/T5076—2005 (22)28、《固定电话交换设备安装工程验收规范》YD/T5077-2005 (23)29、《SDH光缆通信工程网管系统设计规范》YD/T5080-2005 (23)30、《交换设备抗地震性能检测规范》YD5084—2005 (23)31、《智能网设备安装工程验收规范》YD/T5087—2005 (24)32、《数字同步网工程设计规范》YD/T5089-2005 (24)33、《光传输设备抗地震性能检测规范》YD5091-2005 (24)34、《长途光缆波分复用（WDM）传输系统工程设计规范》YD/T 5092-2005 (24)35、《光缆线路自动监测系统工程验收规范》YD/T5093-2005 (25)36、《SDH长途光缆传输系统工程设计规范》YD/T5095—2005 (25)37、《宽带IP城域网工程设计暂行规定》YD/T5117-2005 (25)38、《ATM工程设计规范》YD/T5118—2005 (25)39、《长途光缆波分复用（WDM)传输系统工程验收规范》YD/T 5122—2005 (25)40、《IP视讯会议系统工程设计暂行规定》YD/T5135-2005 (25)41、《有线接入网设备安装工程验收规范》YD/T5140-2005 (25)42、《SDH数字微波设备安装工程验收规范》YD/T5141-2005 (26)43、《移动智能网工程设计规范》YD/T5142—2005 (27)44、《自动交换光网络(ASON）工程验收暂行规定》YD/T5145-2007 (27)45、《SDH本地网光缆传输工程验收规范》YD/T5149-2007 (28)46、《基于SDH的多业务传输节点（MSTP）本地光缆传输工程验收规范》YD/T5150-2007 (28)47、《固定软交换工程设计暂行规定》YD5153—2007 (28)48、《固定软交换设备安装工程验收暂行规定》YD5154—2007 (28)49、《固定电话网智能化工程设计规范》YD5155—2007 (29)50、《固定电话网智能化设备安装工程验收规范》YD5156-2007 (29)51、《移动短消息中心设备安装工程验收规范》YD5157-2007 (29)52、《移动多媒体消息中心工程设计暂行规定》YD5158—2007 (29)53、《移动多媒体消息中心工程验收暂行规定》YD5159—2007 (29)54、《电信客服呼叫中心工程设计规范》YD/T5163—2009 (30)55、《电信客服呼叫中心工程验收规范》YD/T5164-2009 (30)56、《移动WAP网关工程设计规范》YD/T5168-2009 (30)57、《移动WAP网关工程验收规范》YD/T5169-2009 (30)58、《个性化回铃音平台工程设计暂行规定》YD/T5170-2009 (31)59、《个性化回铃音平台工程验收暂行规定》YD/T5171-2009 (31)60、《本地网光缆波分复用系统工程验收规范》YD/T5176-2009 (31)61、《互联网网络安全设计暂行规定》YD/T5177—2009 (31)62、《光缆通信工程网管系统验收规范》YD/T5179-2009 (31)63、《宽带IP城域网工程验收暂行规定》YD/T5181—2009 (32)64、《公用计算机互联网工程施工监理暂行规定》YD5188—2010 (32)第四章无线通信工程规范 (32)65、《国内卫星通信地球站设备安装工程验收规范》YD/T5017-2005 (32)66、《国内卫星通信小型地球站（VSAT）通信系统工程设计规范》YD/T 5028—2005 (32)67、《数字集群通信工程设计暂行规定》YD/T5034—2005 (33)68、《数字集群通信设备安装工程验收暂行规定》YD/T5035-2005 (33)69、《国内卫星通信地球站工程设计规范》YD5050-2005 (33)70、《900/1800MH Z TDMA数字蜂窝移动通信网工程验收规范》YD/T 5067—2005 (34)71、《数字移动通信（TDMA）工程施工监理规范》YD5086-2005 (34)72、《3。

通信建设工程强制性标准工程建设标准强制性条文(信息工程部分)1关于《工程建设标准强制性条文》《工程建设标准强制性条文》是现行工程建设国家标准和行业标准中直接涉及人民生命财产安全、人身健康、环境保护和其他公众利益的内容，同时考虑了提高经济效益和社会效益等方面的要求。

列入《工程建设强制性标准条文》的都必须严格执行。

是参与工程建设活动各方责任主体执行强制性标准和政府对执行情况实施监督的依据。

一、标准(一)、标准的定义为了取得国民经济的最佳效果，依据科学技术和实践经验的综合成果，在充分协商的基础上，对经济技术活动中具有多样性、相关性特征的重复事物，以特定程序和特定形式颁发的统一规定，叫做标准。

(二)、标准的地位和作用1、标准是竞争和协调的产物一方面表现在同一领域不同标准之间的竞争;另一方面也体现了集团内企业标准间的竞争。

2、标准可以规范市场，也可以保护市场。

是促进技术进步，规范市场的有效工具，也是国家经济管理的有效技术手段。

3、标准关系到国家和企业利益4、标准已成为各国、各大公司经济利益的争取核心，在一定意义上讲，标准是一个国家的主权在经济领域的延伸。

5、谁拥有标准，谁就掌握了进入市场的主动权。

所谓:超一流企业卖标准;一流企业卖专利;二流企业卖技术;三流企业卖产品。

(三)、标准的分类1、按层级分类:国际标准;国家标准;行业标准;地方标准;企业标准。

2、按性质分类强制性标准Q(必须遵守，不得违反);推荐性标准T(自愿采用，一经采用必须遵守)。

3、按属性分类技术标准;管理标准;工作标准。

二、通信技术标准1、概念:为了保证通信网的完整性、统一性和先进性，对通信网、通信设备、通信系统在组网、进网、互联、互通中需要共同遵守的技术要求所作的统一规定。

2、特点:通信技术标准具有全程、全网和通用的特点。

3、作用:在进行通信及通信网规划、计划、科研、生产、设计、施工、运行、维护时均应遵循通信技术标准才能确保通信畅通和顺利进行。

1 •管道平面位置(1)管道应选择安全、稳定、可靠的路由，确保管道安全，同时尽量与其他电信运营商的管道路由保持一定隔距。

(2)尽量顺沿公路或城区街道，以便于方便施工及维护工作。

(3)管道一般应建筑在人行道下，亦可建在慢车道下，但不宜建在快车道下。

(4)管道中心线应平行于道路中心线或建筑红线。

(5)管道不宜建筑在埋深较大的其它管线附近。

(6)人(手)孔内不得有其他管线穿越。

(7)通信管道与通道应避免与燃气管道、高压电力电缆在道路同侧建设，不可避免时，通信管道、通道与其他地下管线及建筑物间的最小间距(指管道外壁之间的距离)应符合表1.2-1规定。

表1.2-1 通信管道、通道与其他地下管线及建筑物间的最小间距表（单位：m）①主干排水管后敷设时，其施工沟边与管道间的平行净距不宜小于1.5m。

②当管道在排水管下部穿越时，交叉净距不宜小于0.4m ,通信管道应作包封处理。

包封长度自排水管道两侧各长2m。

③在交越处2m范围内，煤气管不应做接合装置和附属设备，如上述情况不能避免时，通信管道应作包圭寸处理。

④如电力电缆加保护管时，交叉净距可减至0.15m。

2.管道段长管道的段长，主要考虑光（电）缆的标准制造长度和光（电）缆布放时的最大允许拉力以及线路分支点、引上点、叉路口、光（电）缆接入点等因素确定。

本工程管道段长根据道路具体情况而定。

3.管道容量新建道路新建通信管道，可根据机房业务容量管道管孔数可定为2孑L、3孔、4孔6孔、和8孑L,根据道路规模机房业务容量做相应调整。

注:近局段管道指离节点最近的主要分支管孔至节点的局前管孔之间的管道，如位置较好的基站、营业厅注2 :主要指光缆交接箱和其他具有良好分纤条件的节点4.人（手）孔型式根据管孔容量本工程选用1.5m x 0.9m x 1.手孔、SK1和SSK小手孔。

图中所标注的尺寸均为手孔的内净尺寸。

5.管材选用根据现场实际情况，管道建设主要选用梅花管和波纹管等。

其规格：7 X28/32梅花管和管外径为110mm（壁厚10mm）波纹管。

住宅区和住宅建筑内光纤到户通信设施工程设计规范（GB50846-2012）中华人民共和国国家标准住宅区和住宅建筑内光纤到户通信设施工程设计规范Code for design of communication engineering for fiber to the home in residential districts and residential buildings GB 50846-2012发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局发布日期：2012年12月25日实施日期：2013年04月01日中华人民共和国住房和城乡建设部公告第1566号住房城乡建设部关于发布国家标准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》的公告现批准《住宅区和住宅建筑内光纤到户通信设施工程设计规范》为国家标准，编号为GB 50846-2012，自2013年4月1日起实施。

其中，第1．0．3、1．0．4、1．0．7条为强制性条文，必须严格执行。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部2012年12月25日前言本规范是根据住房和城乡建设部《关于印发2012年工程建设标准规范制订修订补充计划的通知》（建标标函[2012]123号)的要求，由中国移动通信集团设计院有限公司会同有关单位共同编制完成的。

本规范在编制过程中，为了更有效地贯彻国家关于推进光纤宽带网络建设、资源共享等方针政策，编制组进行了深入的调查研究，认真总结实践经验，并参考国内外有关标准，泛征求国内有关单位和专家的意见，经反复讨论、修改和完善，最后经审查定稿。

本规范共分9章，主要内容包括：总则、术语、基本规定、住宅区通信设施安装设计、住宅建筑内通信设施安装设计、用户光缆敷设要求、线缆与配线设备的选择、传输指标、设备间及电信间选址与工艺设计要求。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

通信人井建筑标准
整理表
姓名:
职业工种:
申请级别:
受理机构:
填报日期:
A4打印/ 修订/ 内容可编辑
建筑物及构筑物补偿标准
注：1.地下室参考类似住房补偿标准的40%-60%进行补偿。

2.机井为具备完善机电设备，利用动力机械驱动水泵提水的封闭水井。

水井即为
利用一定设施驱动水泵提水未封闭水井。

3.井房按照类似建筑补偿。

4.电力通讯设施分类和补偿标准与实际不一致时，参考有关部门规定付给。

5.房屋补偿标准为综合补偿。

整理丨尼克
本文档信息来自于网络，如您发现内容不准确或不完善，欢迎您联系我修正；如您发现内容涉嫌侵权，请与我们联系，我们将按照相关法律规定及时处理。

通信管道工程施工及验收规范目次总则器材检验工程测量土方工程人（手）孔、通道建筑模板、钢筋及混凝土、沙浆铺设管道工程验收第1．0．1条通信管道工程施工验收技术规范（以下简称本规范），是新建通信管道工程施工中质量检查、随工检验和竣工验等工作的技术依据，并适用于通信管道改建、扩工程。

第1．0．2条凡本规范未列入的非常规建筑标准（规格），应按工程设计图纸或有关规定办理。

第1．0．3条通信管道工程施工所用的器材，均应符合本规范和工程设计的相关要求。

第1．0．4条施工中遇本规范未包括的技术标准、规格要求时，可由设计单位、建设单位和施工单位共同商定的“临补充技术规定”，在本工程中使用，并报上级备查。

第1．0．5条在施工中，施工单位必须严格执行本规范，确保工程质量；建设单位通过随工检验人员，进行严格的隐蔽工程检验、签证及工程质量检查等工作。

第1．0．6条通信管道工程的竣工验收工作，应按工程验收的法定程序进行；其竣工验收的内容和要示，应按本规范的规定执行；工程质量等级评定接有关规定办理。

随工检验和竣工验收中，发现不符合本规范或有关规定的工作内容，凡由施工单位造成的，应由施工单位负责返修至合格。

第1．0．7条各施工单位制定通信管道施工操作规程，应贯彻本规范的要求，不得与本规范的规定相抵触。

第1．0．8条本规范的解释与修改权属邮电部。

第一节一般规定第2．1．1条通信管道工程所用的器材规格、程式及质量、应由施工单位在使用之前进行检验，发现问题应及时处理。

第2．1．2条凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，应按本规范的规定进行检验。

第2．1．3条通信管道工程施工，严禁使用质量不合格的器材。

第二节水泥及水泥制品第2．2．1条各种标号的水泥应符合国家规定的产品质量标准。

工程施工中不得使用过期的水泥，严禁使用受潮变质的水泥。

第2．2．2条水泥凡无产品出厂证明或无标记的，以及储存时间超过三个月，或有变质迹象的，使用前均应进行试验鉴定，依据鉴定情况确定使用方案或另行更换。
