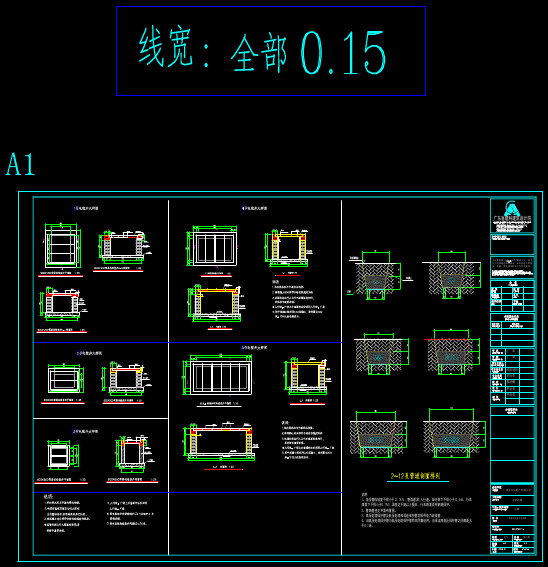

弱电直通人井规格图

前言：大家好，我是薛哥。

我们在弱电管网的设计时候经常参照通信管道的设计来做，但是我们很少注重这一方面，因为通信管道的要求比较高，我们在实际工程中可能不会采用，尽管如此，我们还是要学习一下。

正文：这篇技术文，非常全面，理论结合实际通信管线是用来敷设地下通信线缆的一种建筑，由于其位置相对固定并可以有效降低地上空间的占用，而且安全稳定、便于管理和巡检，深受各大运营商的青睐。

国家对人口密集区的城市建设项目在规划、计划批复上也非常支持城市通信管道的同步跟进。

一、管道的组成：1、管道是一个系统，基本由人孔、手孔、管路三部分组成，从使用性质上又可以分为用户管道、局间管道。

用户管道包括主干管道和配线管道。

主干管道一般采用多孔管道的建筑模式，用来穿放大芯数线缆。

管孔直径从25mm-110mm不等，管道人手井间距一般为100米，其位置一般位于城市主、次干道人行道或车行道。

新建城市管道一般为双侧规划建设。

2、管道建筑方式：通信管道从建筑方式上分为三种类型：隧道、管道、渠道隧道管道较为复杂，使用期限长，位于大型局址出入处。

用钢筋混凝土为基础，以拱形预制件做上覆、两侧用砖砌体而成。

管道是我们目前使用中最常见的一种方式，老式的管道以水泥管或者石棉管为主，新式的管道主要是用7孔梅花管或者波纹管混建而成。

二、管道材料的种类通信管道最为常见的建筑材料一般为混凝土管、塑料管、金属管、石棉水泥管等。

但在现在的管道建设上，如果没有特殊要求，基本设计用塑料管。

塑料管分为单孔、2-12孔等。

我们通信主要使用7孔梅花管和单孔波纹管。

塑料管管材主要有硬聚氯乙烯PVC、聚乙烯PE、聚丙烯PP。

单根管材的长度一般默认为6米。

塑料管材最大的缺点是受外界温度影响较大，其膨胀系数较大，约为金属材料的6-8倍。

如果在温度变化较大的地区使用，在设计时要充分考虑这一点。

三、管道路由的选择通信管道建设一般在城市规划中在水、电、气、暖、污之后，随着人们对通信资源的认识水平的提高以及人和通信系统关系的紧密度的提升，通信设施也将是人们生活必需品之一。

详解弱电管道系统系统基础知识：什么是弱电管道？在电⽓⼯程中，需要敷设线缆的场所就需要敷设线缆的管道，弱电系统也不例外。

弱电管道就是弱电系统若使⽤的管、槽、井等管道系统，主要分为室内弱电管道系统和室外弱电管道系统。

室内弱电管道系统主要由弱电管（PVC管或镀锌钢管）、弱电线槽（镀锌线槽或PVC线槽）和弱电井组成；室外弱电管道主要由弱电井（⼈孔或⼿孔）、弱电路由管道组成。

什么是⼈（⼿）孔？⼈孔，顾名思义就是⼈可以在⾥⾯施⼯的“孔”，有时候也称为⼈井；⽽⼿孔就是⼈不可以在⾥⾯施⼯但伸⼿可以施⼯的“孔”，有时候称为⼿井。

⼈孔和⼿孔统称为弱电井。

⼈（⼿）孔的概念最早应⽤于通信⼯程，也就是⼤多数弱电系统和通信管道共⽤弱电井的原因，多由建设投资建设，很少由弱电总包商建设。

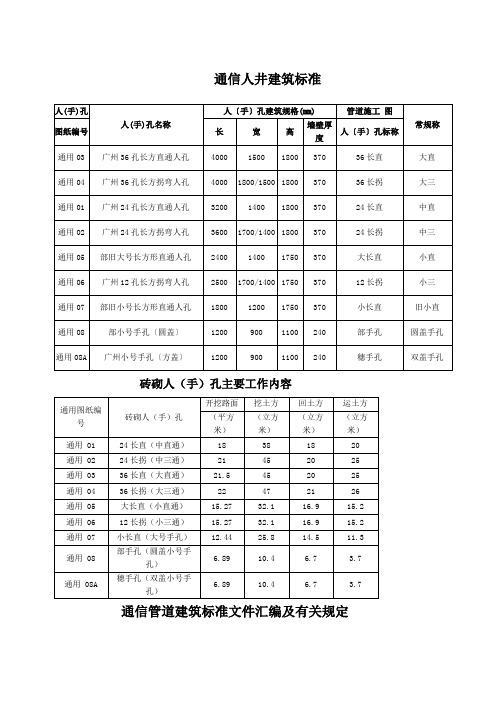

以通信管块容量分，即⼈孔可容纳宽360mm、⾼250mm（标准的六孔直径90mm⽔泥管块，简称标准块）断⾯管块数量，分为⼤、中、⼩三类，其中：⼤号⼈孔适合8块标准块以上的通信管道使⽤（也适⽤于系统）；中号⼈孔适合5~8块标准块以上的通信管道使⽤；⼩号⼈孔适合4块标准块以下的通信管道使⽤。

通信管道所设置⼈孔的⼤⼩，应以通信管道的终期容量设置，不应只考虑本期建设或长远规划的通信管道容量。

以⼈孔的通向可以分为：⼿孔没有严格的要求，有多种规格可选，可根据项⽬的实际需要建设，通常可以分为以下三类：弱电管道的以下位置应设置⼈（⼿）孔：·管道分歧点。

·交叉路⼝。

·直线段每隔80~100m，最⼤不得超过150m。

·道路坡度较⼤的转折处。

·管道穿越桥梁、铁路、明渠等，在其两侧宜设置⼈（⼿）孔。

主⼲管道弯曲时的弯曲半径不宜⼩于36m。

同⼀段内，不应有S形弯曲或U形弯曲。

⼈（⼿）孔的规格，应按远期管孔数确定：·管孔不⼤于3孔的管道及放置落地式交接箱的位置，⽤⼿孔。

·管孔为4~8孔时⽤⼩号⼈孔。

·管孔为9~23孔时⽤中号⼈孔。

弱电手孔井标准尺寸
弱电手孔井是指用于弱电线路敷设的孔井，通常用于建筑物内部的弱电线路布线。

弱电手孔井的标准尺寸对于建筑物的弱电线路敷设非常重要，不仅关系到线路的布局和敷设，还关系到日后的维护和维修。

因此，制定弱电手孔井标准尺寸具有重要的意义。

根据国家相关标准和规定，弱电手孔井的标准尺寸应当符合以下要求：
1. 孔井尺寸，弱电手孔井的尺寸应当能够容纳所需的弱电线路，并保留一定的
余量以方便线路的敷设和维护。

一般来说，孔井的尺寸应当不小于30cm×30cm，
以确保线路的敷设和维护空间充足。

2. 孔井深度，弱电手孔井的深度应当根据实际需要进行确定，一般来说，孔井
的深度不应当小于1.2m，以确保线路的安全敷设和维护空间的充足。

3. 孔井材质，弱电手孔井的材质应当符合国家相关标准和规定，一般来说，应
当采用防火、防水、耐腐蚀的材质，并且具有一定的承重能力，以确保线路的安全敷设和维护空间的稳固。

4. 孔井盖板，弱电手孔井的盖板应当具有防水、防尘、防火的功能，并且具有
一定的承重能力，以确保线路的安全和孔井内部设备的正常运行。

5. 孔井位置，弱电手孔井的位置应当根据弱电线路的布局和实际需要进行确定，一般来说，应当位于建筑物内部的通道或者走廊处，并且应当便于维护和维修。

综上所述，弱电手孔井的标准尺寸对于建筑物的弱电线路敷设具有重要的意义，只有严格按照国家相关标准和规定进行制定和执行，才能确保弱电线路的安全敷设和日后的维护和维修。

因此，在进行弱电手孔井的设计和施工时，务必严格按照标准尺寸进行执行，以确保建筑物弱电线路的安全和稳定运行。

发布日期：[2007-12-25]3 园区弱电布线常用的几种线缆敷设方式结合智能小区室外布线的特点，智能小区常用的布线方式有人（手）孔管道方式、铠装电缆直埋敷设方式、利用地下室设置的电缆桥架敷设弱电线缆的方式、墙壁电缆方式、穿管敷设方式等等，本文将结合智能小区的特点逐一的加以介绍，并重点在后面的章节（五）介绍智能小区园区最常用的有线方式--人（手）孔管道方式。

3．1 铠装电缆直埋方式用铠装电缆直埋方式布线主要用于同路径敷设的电缆根数少的部位，如具有高电平的广播线路，为美化环境及应对应急事件而设置的园区广播系统，平时用于背景音乐播放，遇突发事故时可作应急事故广播。

但该系统往往是100V或120V定压传输的系统，高电位对其他弱电线缆具有很强的干扰，绝不能与其他弱电线缆在同管道系统敷设，即使是采用屏蔽电缆也是应避免的。

另一方面背景音乐的扬声器布放位置除在道路两侧外，还布置在景点、草坪、花园等地，这些位置又适合铠装电缆直埋敷设。

铠装电缆埋设深度一般为0.70m，在穿越道路时需穿钢管保护，此时埋深可在0.40m及以下。

另外，周界保安报警的布线也十分适合用销装电缆采用直埋方式敷设。

3．2 利用地下室电缆桥架敷设线缆方式电缆桥架在地下室内敷设的方式是又一种常用的布线方式，这也是具有智能小区特点的，因为只有高档的住宅区才会有较多的甚至是连成一片的地下室，对于高层建筑或小高层建筑有地下室自不必说，就是多层建筑为人防地下室、自行车库、储物间或各类站房也会设置地下室。

另外，拥有几百个停车位，将许多栋建筑连成一片的地下停车库更是为采用桥架敷设弱电线缆提供方便。

按此种方式设计时要注意如下几点：注意室内室外线缆的衔接，室外电缆穿入到地下室时一定要预留穿墙套管。

套管预埋的标高是应特别注意的重点，应使套管标高高于室外人（手）孔出线管的标高，防止雨水灌入地下室；在地下室外墙较厚（大于240mm）情况下，穿墙套管的预留应尽量使墙外侧套管口低，墙内侧套管口高，使内外口中心连线与水平面成20度左右的夹角，以便于大对数电缆引上至桥架；穿墙套管的预埋数量应按终期需要量预留，预留的富余量可表现在套管的数量上，也可表现在套管的管径加大上；地下室架设的桥架上若敷设大对数电缆，为满足大对数电缆的曲率半径的要求，电缆桥架不得拐直角，转弯桥架应为钝角；对于大面积的地下室应把桥架连成一个系统，桥架穿防火墙时要采取防火桃等有效防火措施；对于两栋相近均有地下室的建筑应采用预埋钢管方式，沟通两地下室的弱电电缆桥架。
