日用陶瓷原料各种氧化物在坯釉中的作用

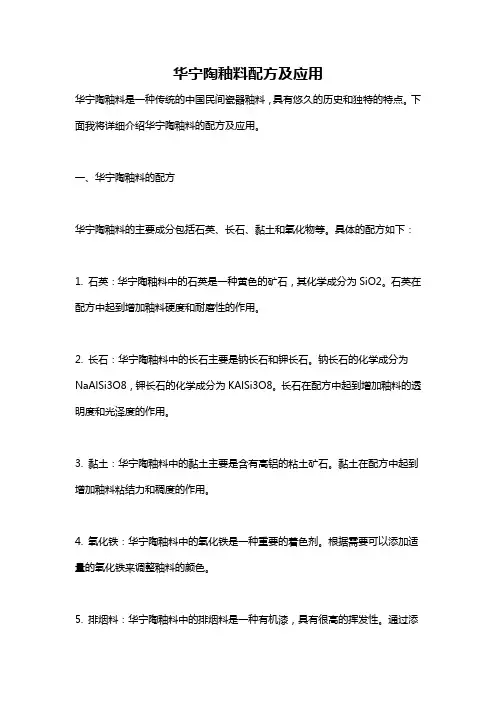

华宁陶釉料配方及应用华宁陶釉料是一种传统的中国民间瓷器釉料，具有悠久的历史和独特的特点。

下面我将详细介绍华宁陶釉料的配方及应用。

一、华宁陶釉料的配方华宁陶釉料的主要成分包括石英、长石、黏土和氧化物等。

具体的配方如下：1. 石英：华宁陶釉料中的石英是一种黄色的矿石，其化学成分为SiO2。

石英在配方中起到增加釉料硬度和耐磨性的作用。

2. 长石：华宁陶釉料中的长石主要是钠长石和钾长石。

钠长石的化学成分为NaAlSi3O8，钾长石的化学成分为KAlSi3O8。

长石在配方中起到增加釉料的透明度和光泽度的作用。

3. 黏土：华宁陶釉料中的黏土主要是含有高铝的粘土矿石。

黏土在配方中起到增加釉料粘结力和稠度的作用。

4. 氧化铁：华宁陶釉料中的氧化铁是一种重要的着色剂。

根据需要可以添加适量的氧化铁来调整釉料的颜色。

5. 排烟料：华宁陶釉料中的排烟料是一种有机漆，具有很高的挥发性。

通过添加排烟料可以减少釉料烧结时的气泡产生。

二、华宁陶釉料的应用华宁陶釉料主要用于陶瓷制作中的釉料涂刷和釉烧工艺。

其应用主要包括以下几个方面：1. 食器釉料：华宁陶釉料在陶瓷食器制作中应用广泛。

由于华宁陶釉料具有透明度高、光泽度好以及耐磨性强的特点，所以常用于制作碟子、碗、杯子等食器类产品。

2. 装饰釉料：华宁陶釉料还可以用于陶瓷艺术品的装饰。

艺术家们可以在艺术品表面涂刷华宁陶釉料，通过不同的烧制技术，使得艺术品呈现出各种不同的色彩和纹理效果。

3. 建筑陶瓷：华宁陶釉料还可以应用于建筑陶瓷制作中。

例如，在砖瓦的制作过程中可以使用华宁陶釉料对其表面进行精装修饰，增加建筑物的美观性和耐用性。

4. 家居陶瓷：华宁陶釉料也可以应用于家居陶瓷制作中。

比如，常见的花瓶、香炉、鱼缸等家居陶瓷制品都可以采用华宁陶釉料进行装饰和烧制。

总结起来，华宁陶釉料是一种传统的中国民间瓷器釉料，通过调配石英、长石、黏土等原材料制作而成。

其主要应用于食器釉料、装饰釉料、建筑陶瓷和家居陶瓷等领域，具有广泛的应用前景和艺术价值。

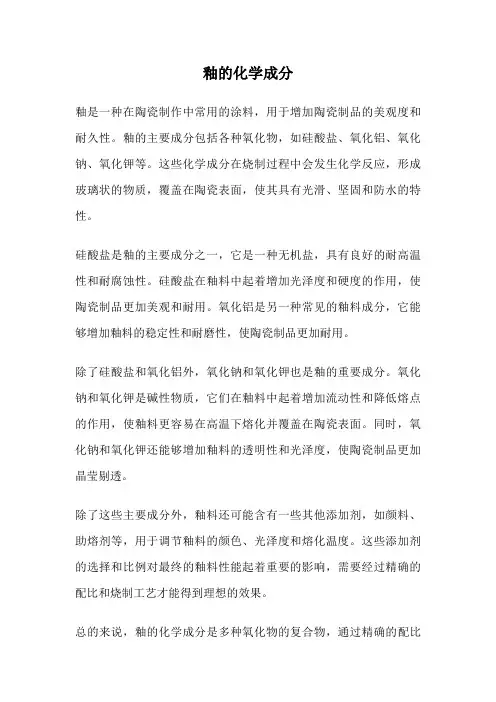

釉的化学成分
釉是一种在陶瓷制作中常用的涂料，用于增加陶瓷制品的美观度和耐久性。

釉的主要成分包括各种氧化物，如硅酸盐、氧化铝、氧化钠、氧化钾等。

这些化学成分在烧制过程中会发生化学反应，形成玻璃状的物质，覆盖在陶瓷表面，使其具有光滑、坚固和防水的特性。

硅酸盐是釉的主要成分之一，它是一种无机盐，具有良好的耐高温性和耐腐蚀性。

硅酸盐在釉料中起着增加光泽度和硬度的作用，使陶瓷制品更加美观和耐用。

氧化铝是另一种常见的釉料成分，它能够增加釉料的稳定性和耐磨性，使陶瓷制品更加耐用。

除了硅酸盐和氧化铝外，氧化钠和氧化钾也是釉的重要成分。

氧化钠和氧化钾是碱性物质，它们在釉料中起着增加流动性和降低熔点的作用，使釉料更容易在高温下熔化并覆盖在陶瓷表面。

同时，氧化钠和氧化钾还能够增加釉料的透明性和光泽度，使陶瓷制品更加晶莹剔透。

除了这些主要成分外，釉料还可能含有一些其他添加剂，如颜料、助熔剂等，用于调节釉料的颜色、光泽度和熔化温度。

这些添加剂的选择和比例对最终的釉料性能起着重要的影响，需要经过精确的配比和烧制工艺才能得到理想的效果。

总的来说，釉的化学成分是多种氧化物的复合物，通过精确的配比
和烧制工艺，可以获得具有不同颜色、光泽度和硬度的釉料，用于装饰和保护陶瓷制品。

釉料的选择和应用对陶瓷制品的质量和美观度有着至关重要的影响，因此在制作陶瓷制品时需要仔细选择合适的釉料，并掌握好相应的烧制技术。

只有这样，才能制作出优质的陶瓷制品，展现出其独特的艺术魅力。

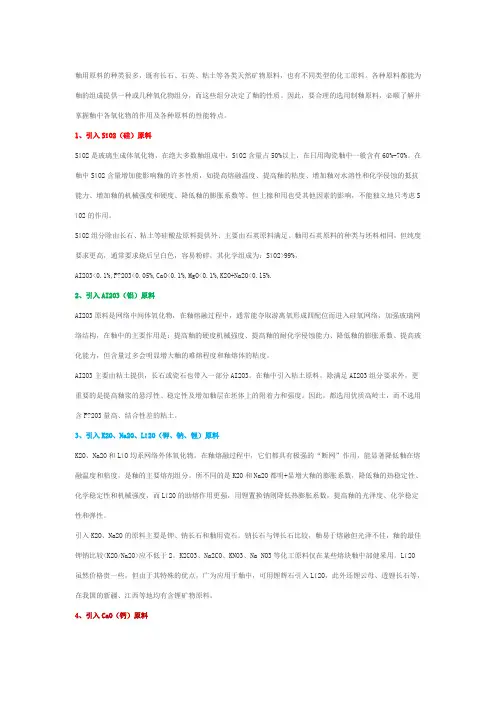

釉用原料的种类很多，既有长石、石英、粘土等各类天然矿物原料，也有不同类型的化工原料。

各种原料都能为釉的组成提供一种或几种氧化物组分，而这些组分决定了釉的性质。

因此，要合理的选用制釉原料，必顺了解并掌握釉中各氧化物的作用及各种原料的性能特点。

1、引入SīO2（硅）原料SīO2是玻璃生成体氧化物，在绝大多数釉组成中，SīO2含量占50%以上，在日用陶瓷釉中一般含有60%-70%。

在釉中SīO2含量增加能影响釉的许多性质，如提高熔融温度、提高釉的粘度、增加釉对水溶性和化学侵蚀的抵抗能力、增加釉的机械强度和硬度、降低釉的膨胀系数等。

但上檺和用也受其他因素的影响，不能独立地只考虑S īO2的作用。

SīO2组分除由长石、粘土等硅酸盐原料提供外、主要由石英原料满足。

釉用石英原料的种类与坯料相同，但纯度要求更高，通常要求烧后呈白色，容易粉碎，其化学组成为：SīO2>99%，AI2O3<0.1%,F?2O3<0.05%,CaO<0.1%,MgO<0.1%,K2O+Na2O<0.15%.2、引入AI2O3（铝）原料AI2O3原料是网络中间体氧化物，在釉熔融过程中，通常能夺取游离氧形成四配位而进入硅氧网络，加强玻璃网络结构，在釉中的主要作用是：提高釉的硬度机械强度、提高釉的耐化学侵蚀能力、降低釉的膨胀系数、提高玻化能力，但含量过多会明显增大釉的难熔程度和釉熔体的粘度。

AI2O3主要由粘土提供，长石或瓷石也带入一部分AI2O3。

在釉中引入粘土原料，除满足AI2O3组分要求外，更重要的是提高釉浆的悬浮性、稳定性及增加釉层在坯体上的附着力和强度。

因此，都选用优质高岭土，而不选用含F?2O3量高、结合性差的粘土。

3、引入K2O、Na2O、Lī2O（钾、钠、锂）原料K2O、Na2O和LīO均系网络外体氧化物。

在釉熔融过程中，它们都具有极强的“断网”作用，能显著降低釉在熔融温度和粘度，是釉的主要熔剂组分。

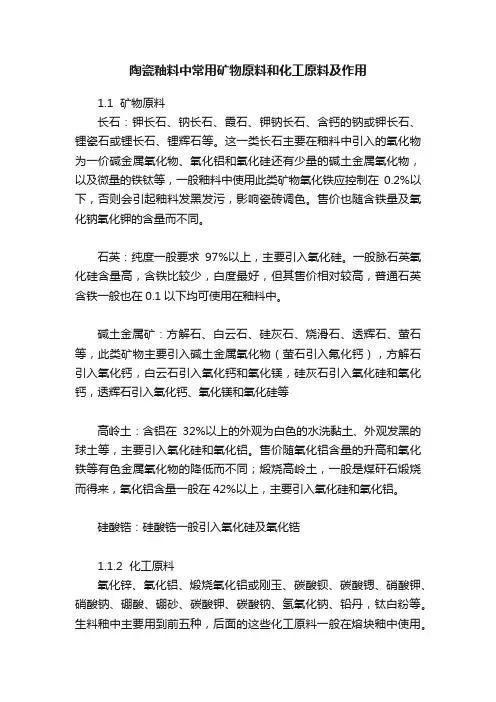

陶瓷釉料中常用矿物原料和化工原料及作用1.1 矿物原料长石：钾长石、钠长石、霞石、钾钠长石、含钙的钠或钾长石、锂瓷石或锂长石、锂辉石等。

这一类长石主要在釉料中引入的氧化物为一价碱金属氧化物、氧化铝和氧化硅还有少量的碱土金属氧化物，以及微量的铁钛等，一般釉料中使用此类矿物氧化铁应控制在0.2%以下，否则会引起釉料发黑发污，影响瓷砖调色。

售价也随含铁量及氧化钠氧化钾的含量而不同。

石英：纯度一般要求97%以上，主要引入氧化硅。

一般脉石英氧化硅含量高，含铁比较少，白度最好，但其售价相对较高，普通石英含铁一般也在0.1以下均可使用在釉料中。

碱土金属矿：方解石、白云石、硅灰石、烧滑石、透辉石、萤石等，此类矿物主要引入碱土金属氧化物（萤石引入氟化钙），方解石引入氧化钙，白云石引入氧化钙和氧化镁，硅灰石引入氧化硅和氧化钙，透辉石引入氧化钙、氧化镁和氧化硅等高岭土：含铝在32%以上的外观为白色的水洗黏土、外观发黑的球土等，主要引入氧化硅和氧化铝。

售价随氧化铝含量的升高和氧化铁等有色金属氧化物的降低而不同；煅烧高岭土，一般是煤矸石煅烧而得来，氧化铝含量一般在42%以上，主要引入氧化硅和氧化铝。

硅酸锆：硅酸锆一般引入氧化硅及氧化锆1.1.2 化工原料氧化锌、氧化铝、煅烧氧化铝或刚玉、碳酸钡、碳酸锶、硝酸钾、硝酸钠、硼酸、硼砂、碳酸钾、碳酸钠、氢氧化钠、铅丹，钛白粉等。

生料釉中主要用到前五种，后面的这些化工原料一般在熔块釉中使用。

1.2 常用氧化物在釉料中的作用釉料往往是由长石类原料作熔剂，配合适比例的碳酸钙、碳酸钡、氧化镁、氧化铝、氧化锌等矿物质或化工料，试验出符合生产要求的釉面质感，光泽度，乳浊度和适宜的膨胀系数的釉料。

二氧化硅：常用石英砂引入，二氧化硅能提高釉的高温粘度，提高釉的强度及烧结温度，能生成玻璃增加透光、始熔点，强度，耐酸碱度。

石英完全熔融后膨胀系数较小，在建筑陶瓷中低温快烧，特别是哑光釉层中残留的石英较多，膨胀系数较大。

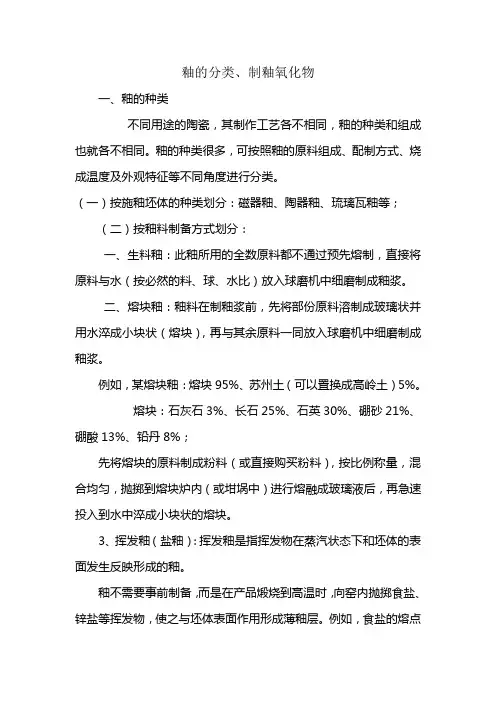

釉的分类、制釉氧化物一、釉的种类不同用途的陶瓷，其制作工艺各不相同，釉的种类和组成也就各不相同。

釉的种类很多，可按照釉的原料组成、配制方式、烧成温度及外观特征等不同角度进行分类。

（一）按施釉坯体的种类划分：磁器釉、陶器釉、琉璃瓦釉等；（二）按釉料制备方式划分：一、生料釉：此釉所用的全数原料都不通过预先熔制，直接将原料与水（按必然的料、球、水比）放入球磨机中细磨制成釉浆。

二、熔块釉：釉料在制釉浆前，先将部份原料溶制成玻璃状并用水淬成小块状（熔块），再与其余原料一同放入球磨机中细磨制成釉浆。

例如，某熔块釉：熔块95%、苏州土（可以置换成高岭土）5%。

熔块：石灰石3%、长石25%、石英30%、硼砂21%、硼酸13%、铅丹8%；先将熔块的原料制成粉料（或直接购买粉料），按比例称量，混合均匀，抛掷到熔块炉内（或坩埚中）进行熔融成玻璃液后，再急速投入到水中淬成小块状的熔块。

3、挥发釉（盐釉）：挥发釉是指挥发物在蒸汽状态下和坯体的表面发生反映形成的釉。

釉不需要事前制备，而是在产品煅烧到高温时，向窑内抛掷食盐、锌盐等挥发物，使之与坯体表面作用形成薄釉层。

例如，食盐的熔点为770℃，比这个温度稍高时即开始挥发，挥发的钠离子与坯体表面的二氧化硅（SiO2)反映，在坯体表面逐渐形成硅酸盐熔体，冷却后即为釉。

4、其它（土釉、自渗釉）等；上述几种釉最公共化的是利用生料釉，咱们通常利用的也都是生料釉，它配制方便，可以直接拿来用。

（三）按釉料烧成温度、气氛来划分：按釉的烧成温度分类：一、低温釉（880℃~1120℃），如唐三彩釉；二、中温釉（1120℃~1300℃），如卫生瓷釉，墙地砖釉；3、高温釉（＞1300℃），如硬质瓷釉；按釉的烧成气氛分类：一、氧化焰釉：唐三彩釉、天目釉（兔毫、油滴等）；二、还原焰釉：铜红釉、影青釉等；（四）按釉料的主要着色剂划分：铜红釉，镉硒红釉（鲜明的红）、铁红釉、铬锡红釉（紫红）等；（五）按釉面外观特性划分：透明釉、乳浊釉、虹彩釉、无光釉、金属光泽釉、荧光釉、单色釉、结晶釉、裂纹釉、花釉等等；（六）按釉的物理特性划分：低膨胀釉、抗菌釉、半导体釉、等；（七）按釉的主要溶剂成份划分：一、长石釉（1）组成：长石、石英、粘土和少量的ZnO、石灰石、滑石等釉式中≥+Na2Omol(一般不超过），SiO2含量较高（在4~6mol)而碱性氧化物成份较少，成熟温度＞1250℃。

陶瓷釉原料的成分
陶瓷釉原料的成分可以包括以下几种：
1. 二氧化硅：主要用于增加釉料的硬度和光泽度，提高釉面的透明度。

2. 氧化铝：用于改善釉料的流动性和陶瓷制品的耐磨性。

3. 各种金属氧化物：如氧化钠、氧化钙等，用于调整釉料的熔融温度和陶瓷制品的色彩。

4. 石英砂：用于增加釉料的硬度和抗冲击性。

5. 液体玻璃：主要是硼酸钠或硼酸钾，用于增加釉料的流动性和陶瓷制品的亮度。

6. 颜色颗粒和着色剂：如金属氧化物、氧化铬等，用于给釉料和陶瓷制品增加颜色。

7. 稀释剂：常用水或有机溶剂，用于调整釉料的浓度和粘度。

以上成分可以根据具体需要进行调配和组合，以达到不同的釉面效果和色彩效果。

SiO2：主要从石英引入，长石等也有一部分引入，它可以提高熔融温度和黏度，给釉以高的机械强度（如硬度、耐磨性）、化学稳定性，并降低膨胀系数，通过它和RO+R2O分子比可判断釉的熔融性能，分子比在2.5-4.5之间较易熔，4.5以上难熔。

Al2O3：主要长石引入，也可以用工业氧化铝。

能提高化学稳定性、硬度和弹性，并降低膨胀系数。

，但因其会提高玻璃相的熔点及黏度，故用量不宜过高，在确定SiO2的含量后，SiO2和Al2O3的分子比控制在7~10之间。

可得光泽釉，3~4之间时可得无光釉。

CaO：釉料中的CaO可由方解石、大理石、白云石得到。

采用白云石可同时引入MgO。

CaO和SiO2形成玻璃，能改善坯体和釉的结合，提高釉的弹性、硬度和光泽。

增加釉的高温流动性，CaO用量过多（超过18%）,会使玻璃结晶倾向增加，产生失透现象。

MgO：由白云石或煅烧的滑石引入，MgO降低膨胀系数，提高弹性，促进中间层形成，减少釉的碎裂倾向，能增加乳浊而提高白度（白云石引入的部分不产生乳浊作用），同时改善釉料的悬浮性。

增宽熔融温度范围，对气氛不敏感。

滑石的用量不宜超过15%，否则将降低其助熔作用，而使釉面光泽变差。

Na2O：可由钠长石引入，也可由碳酸钠等化工原料引入，主要起助熔作用，使釉具有良好的透光性，但Na2O增大膨胀系数，降低弹性及化学稳定性和机械强度等。

K2O：由钾长石引入，与Na2O比，其稳定性、弹性、热稳定性均较好。

且熔融范围较宽，主要起助熔作用，使釉具有良好的透光性。

ZnO：国内常用工业氧化锌引入，它使釉易熔，对釉的机械强度、弹性、熔融性能和耐热稳定性均能起良好作用，能增加釉的光泽、白度，并能使釉的成熟范围增大，用量过多则易析晶。

BaO：主要由碳酸钡引入，增加釉的光泽，降低熔融黏度，增加析晶倾向。

PbO：主要由Pb3O4或PbO引入。

降低釉的熔融温度，铅釉成熟温度低，且成熟范围宽，PbO能使釉光亮，硬度低，弹性大，但是有毒，需配成熔块使用。

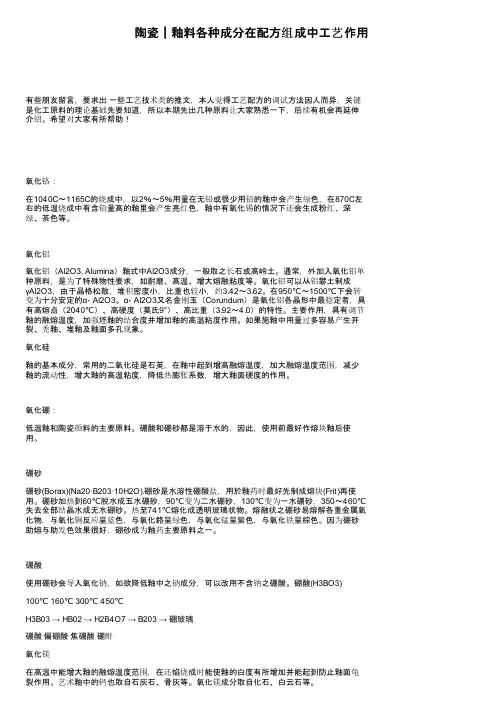

陶瓷｜釉料各种成分在配方组成中工艺作用有些朋友留言，要求出一些工艺技术类的推文，本人觉得工艺配方的调试方法因人而异，关键是化工原料的理论基础先要知道，所以本期先出几种原料让大家熟悉一下，后续有机会再延伸介绍。

希望对大家有所帮助！氧化铬：在1040C～1165C的烧成中，以2％～5％用量在无铅或很少用铅的釉中会产生绿色，在870C左右的低温烧成中有含铅量高的釉里会产生亮红色，釉中有氧化锡的情况下还会生成粉红、深绿、茶色等。

氧化铝氧化铝（Al2O3, Alumina）釉式中Al2O3成分，一般取之长石或高岭土。

通常，外加入氧化铝单种原料，是为了特殊物性要求，如耐磨、高温、增大熔融粘度等。

氧化铝可以从铝礬土制成γAl2O3，由于晶格松散，堆积密度小，比重也较小，约3.42～3.62。

在950℃～1500℃下会转变为十分安定的α- Al2O3。

α- Al2O3又名金刚玉（Corundum）是氧化铝各晶形中最稳定者，具有高熔点（2040℃）、高硬度（莫氏9°）、高比重（3.92～4.0）的特性。

主要作用，具有调节釉的融熔温度，加强坯釉的结合度并增加釉的高温粘度作用。

如果施釉中用量过多容易产生开裂、秃釉、堆釉及釉面多孔现象。

氧化硅釉的基本成分，常用的二氧化硅是石英，在釉中起到增高融熔温度，加大融熔温度范围，减少釉的流动性，增大釉的高温粘度，降低热膨胀系数，增大釉面硬度的作用。

氧化硼：低温釉和陶瓷颜料的主要原料。

硼酸和硼砂都是溶于水的，因此，使用前最好作熔块釉后使用。

硼砂硼砂(Borax)(Na20·B203·10H2O).硼砂是水溶性硼酸盐，用於釉药时最好先制成熔块(Frit)再使用。

硼砂加热到60℃脱水成五水硼砂，90℃变为二水硼砂，130℃变为一水硼砂，350～460℃失去全部结晶水成无水硼砂。

热至741℃熔化成透明玻璃状物。

熔融状之硼砂易熔解各重金属氧化物，与氧化铜反应呈蓝色，与氧化鉻呈绿色，与氧化锰呈紫色，与氧化铁呈棕色。

陶瓷上釉是陶瓷生产中的一个重要环节，釉料覆盖在陶瓷坯体表面，经高温烧制后形成一层坚硬、光滑的玻璃质覆盖层，既美观又能够增强陶瓷的机械强度和化学稳定性。

釉料的主要成分包括以下几种：
1. 硅酸盐：硅酸盐是釉料的主要成分，它包括硅酸钠（Na2SiO3）、硅酸钾（K2SiO3）和硅酸铝（Al2SiO5）等。

这些硅酸盐提供了釉料的玻璃基质。

2. 氧化物：釉料中常见的氧化物有二氧化硅（SiO2）、氧化铝（Al2O3）、氧化锌（ZnO）、氧化铅（PbO）等，它们影响釉料的熔点、硬度和颜色。

3. 碱金属氧化物：如氧化钠（Na2O）、氧化钾（K2O）等，它们可以降低釉料的熔点，使其在烧成过程中易于熔化。

4. 金属氧化物：如氧化铁（Fe2O3）、氧化铜（CuO）、氧化锰（MnO2）等，它们用于调整釉料的颜色和光泽。

5. 酸类：如硝酸、硫酸等，它们用于调整釉料的pH值，影响釉料的稳定性和干燥性能。

6. 助熔剂：在某些釉料中，可能还需要添加助熔剂，如长石、碳酸钠（Na2CO3）等，以降低釉料的熔点，使其在烧成过程中能够顺利进行。

根据不同的陶瓷品种和装饰要求，釉料的配方会有所不同。

例如，在瓷器中，常常使用含铅的釉料来获得光泽度高的表面，而在现代陶瓷中，则更多使用无铅的釉料，以符合环保要求。

在釉料制备过程中，还需要考虑到烧成温度、坯体材质、成本和最终的装饰效果等因素。

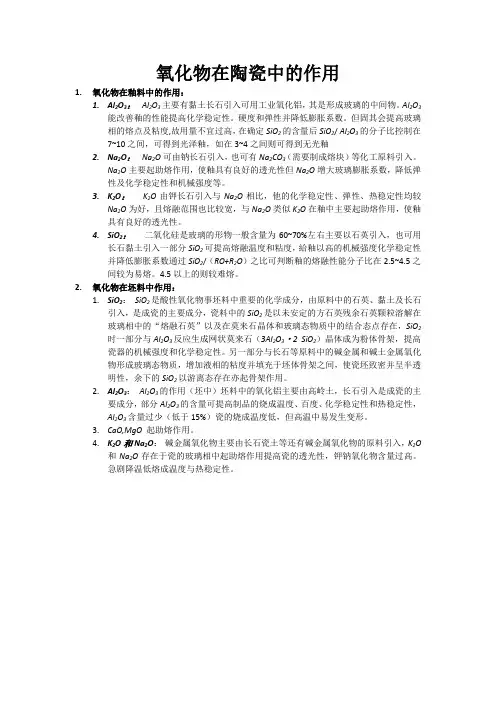

氧化物在陶瓷中的作用1.氧化物在釉料中的作用：1.Al2O3：Al2O3主要有黏土长石引入可用工业氧化铝，其是形成玻璃的中间物。

Al2O3能改善釉的性能提高化学稳定性。

硬度和弹性并降低膨胀系数。

但固其会提高玻璃相的熔点及粘度,故用量不宜过高，在确定SiO2的含量后SiO2/ Al2O3的分子比控制在7~10之间，可得到光泽釉，如在3~4之间则可得到无光釉2.Na2O：Na2O可由钠长石引入，也可有Na2CO3（需要制成熔块）等化工原料引入。

Na2O主要起助熔作用，使釉具有良好的透光性但Na2O增大玻璃膨胀系数，降低弹性及化学稳定性和机械强度等。

3.K2O：K2O由钾长石引入与Na2O相比，他的化学稳定性、弹性、热稳定性均较Na2O为好，且熔融范围也比较宽，与Na2O类似K2O在釉中主要起助熔作用，使釉具有良好的透光性。

4.SiO2：二氧化硅是玻璃的形物一般含量为60~70%左右主要以石英引入，也可用长石黏土引入一部分SiO2可提高熔融温度和粘度，給釉以高的机械强度化学稳定性并降低膨胀系数通过SiO2/（RO+R2O）之比可判断釉的熔融性能分子比在2.5~4.5之间较为易熔。

4.5以上的则较难熔。

2.氧化物在坯料中作用：1.SiO2：SiO2是酸性氧化物事坯料中重要的化学成分，由原料中的石英、黏土及长石引入，是成瓷的主要成分，瓷料中的SiO2是以未安定的方石英残余石英颗粒溶解在玻璃相中的“熔融石英”以及在莫来石晶体和玻璃态物质中的结合态点存在，SiO2时一部分与Al2O3反应生成网状莫来石（3Al2O3·2SiO2）晶体成为粉体骨架，提高瓷器的机械强度和化学稳定性。

另一部分与长石等原料中的碱金属和碱土金属氧化物形成玻璃态物质，增加液相的粘度并填充于坯体骨架之间，使瓷坯致密并呈半透明性，余下的SiO2以游离态存在亦起骨架作用。

2.Al2O3：Al2O3的作用（坯中）坯料中的氧化铝主要由高岭土，长石引入是成瓷的主要成分，部分Al2O3的含量可提高制品的烧成温度、百度、化学稳定性和热稳定性，Al2O3含量过少（低于15%）瓷的烧成温度低，但高温中易发生变形。

釉的主要化学成分
嘿，咱今天来聊聊釉的主要化学成分这事儿哈。

我记得有一次去逛陶瓷市场，那里面各种各样的瓷器真是让人眼花缭乱啊！我看到一个特别漂亮的花瓶，那上面的釉彩简直太美啦。

我就好奇啊，这釉到底是啥玩意儿做的呢？后来一打听才知道，釉的主要化学成分还挺复杂呢。

釉里面一般会有二氧化硅，这就像是搭房子的基石一样，很重要哦。

还有氧化铝，它能让釉更加坚固耐用。

然后还有各种金属氧化物，就像画画用的颜料似的，能让釉变出各种各样漂亮的颜色。

比如说氧化铁能弄出红色啊褐色啥的，氧化铜能整出绿色蓝色的。

就像变魔术一样，太神奇啦！
再看看那些精美的瓷器，不就是因为有了这些化学成分的完美组合，才有了那么好看的釉嘛。

哎呀，真是不得不感叹，这些化学成分可真是了不起啊，它们能让普通的瓷器变得光彩照人，价值不菲呢。

总之啊，釉的主要化学成分就是这些啦，它们共同创造了那些让我们爱不释手的美丽瓷器哟！嘿嘿，下次再看到漂亮的瓷器，我肯定又会想起这些有趣的化学成分啦！。

氧化物在陶瓷中的作用
首先，氧化物可以影响陶瓷的物理性质。

不同的氧化物可以改变陶瓷的硬度、强度、断裂韧性等机械性能。

例如，硅酸盐陶瓷中添加钙镁等氧化物可以增加陶瓷的强度和硬度，提高其耐磨性；氧化锌可以促进陶瓷烧结，使陶瓷的致密度增加，从而提高其力学性能。

其次，氧化物可以影响陶瓷的化学性质。

在陶瓷制备过程中，氧化物可以调节陶瓷的烧结性能，促进粉体之间的结合。

例如，氧化锌可以和氧化铝反应生成锌铝尖晶石，从而促进陶瓷的烧结，提高其致密度；氧化镁和氧化铝反应可以生成莫来石相，增加陶瓷的强度和耐磨性。

此外，氧化物还可以影响陶瓷的热性质。

氧化物的热传导性和热膨胀系数不同，会对陶瓷的热冲击强度和热震稳定性产生影响。

氧化锌等高热导率的氧化物可以提高陶瓷的热冲击强度，而氧化铝等低热导率的氧化物可以提高陶瓷的热震稳定性。

最后，氧化物还可以影响陶瓷的颜色。

不同的氧化物可以赋予陶瓷不同的颜色。

例如，氧化铁、氧化钴等可以使陶瓷呈现红色、蓝色；氧化钴可以使陶瓷呈现绿色；氧化铬可以使陶瓷呈现绿色等。

制作彩陶时，使用不同的氧化物可以得到不同的颜色效果。

在陶瓷材料的制备过程中，我们可以通过控制添加的氧化物的种类、比例和烧结条件等，来调节陶瓷材料的性能。

深入了解氧化物在陶瓷中的作用，可以帮助我们更好地设计和制备具有特定性能的陶瓷材料。

釉料的原理
釉料是一种覆盖在陶瓷表面的保护层，使其具有优美的表面光洁度，同时增加陶瓷的耐磨性、耐腐蚀性和防水性等性能。

釉料的原理由几种化学成分相互作用组成，具有强大的覆盖和保护作用。

釉料中的主要成分有氧化物、石英和长石等。

其中，氧化物是指陶瓷制品中的主要元素，如氧化铝、氧化硅、氧化钙和氧化钠等。

这些元素在陶瓷制品中起着相当重要的作用，不仅影响制品的物理性能，还能影响釉料的颜色、质地和透明度等。

石英和长石则是釉料中的次要元素，它们可以作为发明剂，调节釉料的膨胀系数和熔点。

在釉料制作过程中，石英和长石的不同用量和不同种类会对釉料的性质产生影响。

釉料的原理主要分为三个步骤：熔化过程、交互反应过程和晶化过程。

首先，釉料的原材料被放入窑内进行高温熔化，通常温度在1200以上。

在这一过程中，釉料中的各种元素开始互相交错、混合，形成了釉料的基本结构。

在熔化过程结束后，釉料中会存在一些化学反应的副产物，如氧化物、氢氧化钠等。

这些化学副产物会在温度逐渐降低时与陶瓷表面的其他化学物质交互作用，从而形成均匀的釉面覆盖层。

这种化学反应会在更低的温度下进行（通常在900-1000之间），并且会把釉面黏在陶瓷表面，以达到增加瓷器的强度和美观。

在釉面固化后，釉料中的化学物质会开始晶化，产生有序的结晶形态。

这个过程将形成釉料固有的纹理和特点，使瓷器的表面具有浓郁的艺术感。

总之，釉料具有复杂的化学成分和反应原理，是瓷器加工的必要组成部分。

釉料的制造过程需要在制造工艺和化学原理的理解上得到相当的深入研究，以确保制造出的瓷器能够满足人们对于炊具和装饰品的要求。

陶瓷坯釉用色料陶瓷坯釉用色料陶瓷是一种古老而美丽的工艺品，它可以用于制作餐具、装饰品、工艺品等多种物品。

而陶瓷的制作过程中，釉料是一个至关重要的环节。

釉料不仅能够美化陶瓷表面，还能起到保护作用，增强瓷器的硬度和耐用性。

而色料则可以使陶瓷更加绚丽多彩。

以下是关于陶瓷坯釉用色料的介绍：一、分类陶瓷坯釉用色料按照化学成分的不同可以分为无机、有机和金属氧化物三种类型。

其中无机用色料是使用最为广泛的，它们大都是金属氧化物的化合物，能够坚固地与瓷釉结合，在不同的高温下显示不同的颜色，并且颜色鲜艳持久。

有机颜料在高温下容易燃烧和分解，无法使用；而金属氧化物的颜料种类繁多，但造价也普遍较高。

二、颜色特点不同的颜色在陶瓷制作中所表现出的特点是不尽相同的。

红色、黄色、橙色等较为暖色调的釉料可以使瓷器更具活力和光泽度，同时也能够增强整体的视觉冲击力。

而蓝色、绿色、紫色等较为冷色调的釉料可以使瓷器更显高贵、深邃。

在具体的制作中，不同的颜色需要与瓷器的形状、大小、纹理等细节相互匹配，才能更好地勾勒出它所要表达的意境。

三、选择技巧正确地选择陶瓷坯釉用色料是制作过程中不可忽视的重要问题。

首先要考虑的是它的耐高热能力，其次则是对基本釉料颜色的影响。

不同的用色料与釉料的比例也会影响到最终的颜色效果，因此在选择时要格外注意。

对于非专业制陶人员来说，可以先试着在试验用坯上进行实验，掌握不同颜料的特点，找出最佳比例。

这样可以减小在实际制作中出错的可能性，也能够让自己更好地发掘出陶瓷工艺的魅力。

总之，陶瓷坯釉用色料是制作陶瓷过程中不可或缺的重要部分，正确的选择和使用可以使陶瓷更具艺术价值和观赏性。

因此，需要我们有更多地了解和掌握相关知识，丰富自己的制陶经验，打造出更具个性、独特的作品。

瓷砖各类釉用原料及作用大揭密瓷砖作为一种常见的建筑材料，在我们的生活中扮演着重要的角色。

然而，瓷砖的制造过程并不简单，其中釉料的选择和使用起着至关重要的作用。

本文将为大家揭秘瓷砖的各类釉料的原料和作用。

瓷砖的釉料是指覆盖在瓷砖表面的一层涂料，主要用于美化瓷砖的外观，增加其表面的光亮度和耐久性。

下面将介绍一些常见的瓷砖釉料及其原料和作用。

1. 透明釉料透明釉料是瓷砖制造中常用的一种釉料，它主要由硅酸盐、氧化物和氧化锡等成分组成。

透明釉料的作用是增加瓷砖表面的光亮度，使瓷砖看起来更加晶莹剔透，增加其观赏性。

2. 不透明釉料不透明釉料是另一种常用的瓷砖釉料，它主要由氧化锡和金属氧化物等成分组成。

不透明釉料主要用于瓷砖的彩绘部分，可以在瓷砖表面形成一层不透明的颜料层，使瓷砖的图案更加鲜艳明亮。

3. 钢化釉料钢化釉料是一种特殊的瓷砖釉料，它主要由含硼的玻璃颗粒和硅酸盐等成分组成。

钢化釉料的作用是增加瓷砖的硬度和耐磨性，提高其抗压强度和抗冲击性能，使瓷砖更加耐用。

4. 防滑釉料防滑釉料是用于瓷砖地面的一种特殊釉料，它主要由硅酸盐和一些防滑剂等成分组成。

防滑釉料的作用是增加瓷砖表面的摩擦力，降低人们行走时的滑倒风险，提高地面的安全性能。

5. 抗菌釉料抗菌釉料是一种具有杀菌和抑制菌生长能力的特殊釉料，它主要由含银离子和有机抗菌剂等成分组成。

抗菌釉料的作用是抑制瓷砖表面的细菌繁殖，保持瓷砖表面的卫生和清洁。

总结起来，瓷砖各类釉料的原料和作用各不相同，但都能起到美化瓷砖、提高耐久性和功能性能的作用。

在选择和使用釉料时，需要根据瓷砖的用途和需求来确定釉料的种类和配比，以确保瓷砖质量的提升和最终效果的达到。

希望通过本文的揭密，使大家对瓷砖釉料有更深入的了解，对瓷砖的选择和使用有更明确的认识，为我们的生活提供更好的装饰和使用体验。

日用陶瓷热稳定性简要工艺控制日用陶瓷是指用于日常生活的陶瓷制品，如餐具、茶具、花盆等。

热稳定性是日用陶瓷的一个重要指标，它影响了陶瓷制品在高温环境下的性能和使用寿命。

本文将简要介绍日用陶瓷热稳定性的工艺控制。

日用陶瓷热稳定性受制于陶瓷原料的选择和配比。

常见的日用陶瓷原料有瓷土、石英、长石、釉料等。

这些原料中的成分和含量会直接影响陶瓷制品的热稳定性。

瓷土具有较高的熔点和热稳定性，常被用作日用陶瓷的基础材料；而石英是一种高硅含量的矿石，具有较强的耐高温性能，可以提高陶瓷制品的热稳定性。

在配比时，需要根据不同陶瓷制品的要求，合理控制各种原料的比例，以获得较好的热稳定性。

日用陶瓷热稳定性受制于烧成工艺。

烧成是将陶瓷制品在高温条件下进行加热，使其形成致密的晶体结构，提高热稳定性的过程。

在烧成过程中，温度、时间和气氛对热稳定性的影响非常重要。

烧成温度要适度，过高易形成晶体颗粒过大，导致制品热稳定性降低；过低则焙烧不充分，影响热稳定性的提高。

烧成时间也需要控制好，过长易造成制品晶体的再结晶和晶体尺寸的增大，影响热稳定性。

烧成气氛对陶瓷制品的热稳定性有一定的影响，常见的烧成气氛有氧气气氛、还原气氛和惰性气氛等。

选择合适的烧成气氛能够提高陶瓷制品的热稳定性。

日用陶瓷热稳定性受制于釉料的选择和施釉工艺。

釉料是覆盖在陶瓷制品表面的一层氧化物玻璃，它可以提高陶瓷制品的表面光滑度和热稳定性。

不同釉料的热稳定性也有所差异。

一般来说，含有高硅氧化物的釉料具有较好的热稳定性，可以增强陶瓷制品的耐高温性能。

在施釉工艺上，需要注意控制釉料的浸渍时间、温度和均匀性，以确保釉层的质量和热稳定性。

日用陶瓷热稳定性的工艺控制主要包括原料选择和配比、烧成工艺和施釉工艺。

合理控制这些关键因素，能够提高陶瓷制品的热稳定性，增强其耐高温性能。

但需要注意的是，工艺控制只是保证热稳定性的一个方面，还需要综合考虑陶瓷制品的其他性能要求，如强度、耐磨性等，以达到整体的优化效果。

日用陶瓷热稳定性简要工艺控制日用陶瓷是人们日常生活中常见的一种器皿材料，其热稳定性是影响其使用寿命和安全性的重要因素之一。

为了控制日用陶瓷的热稳定性，需要进行一系列的工艺控制。

日用陶瓷的原料选择非常重要。

一般来说，日用陶瓷的主要成分是氧化物，如氧化铝、氧化硅等。

这些氧化物在高温下具有较高的热稳定性。

在选择原料时，应尽量选择具有高热稳定性的氧化物，以确保日用陶瓷在高温环境下不会发生形状变化或破裂。

日用陶瓷的成型工艺也是控制其热稳定性的关键。

常见的成型工艺包括注塑成型、压制成型和挤压成型等。

在成型过程中，需要控制好成型压力和温度，以确保陶瓷材料具有较高的密度和均匀的结构。

这样一来，日用陶瓷在高温下才能够承受较大的压力和热膨胀，从而提高其热稳定性。

日用陶瓷的烧结工艺也是关键之一。

烧结是将成型好的日用陶瓷材料放入高温炉中进行加热，使其颗粒之间发生结合，形成致密的结构。

在烧结过程中，需要控制好温度和保持一定的热处理时间，以确保材料的烧结程度恰到好处。

如果温度过高或热处理时间过长，会导致烧结过度，陶瓷材料变得过于致密，容易产生内部应力，从而影响其热稳定性。

日用陶瓷的表面处理和装饰也对其热稳定性有一定影响。

表面处理主要采用釉料覆盖或釉面修饰的方法。

釉料可以增加陶瓷的光泽度和抗渗透性，同时也对热稳定性有一定的保护作用。

釉面处理过厚或不均匀会导致陶瓷的内部和表面温度不均匀，从而产生热应力，影响热稳定性。

控制日用陶瓷的热稳定性需要从原料选择、成型工艺、烧结工艺以及表面处理等方面进行工艺控制。

通过合理的工艺控制，可以提高日用陶瓷的热稳定性，延长其使用寿命，并确保其在高温环境下能够安全稳定地使用。

坯用原料及其氧化物在坯中的作用坯用原料主要是粘土类、石英、熔剂类原料。

这些都属于天然原料。

还有合成原料，如人工合成硅灰石，以及工业废渣，如各种矿渣、粉煤灰等。

原料所引入的各种氧化物（即坯体化学组成）在坯体中所起的作用如下：一、SiO2的作用1. 来源：坯料中的SiO2主要是由长石等熔剂原料、粘土（Al2O3·2SiO2 ·2H2O）原料及石英（SiO2）引入的，它是坯体的主要化学成分。

2. 作用：坯料中的SiO2一部分与Al2O3在高温下生成针状莫来石晶体，提高坯体的强度，构成坯体的骨架，另一部分与熔剂类原料引入的碱金属、碱土金属氧化物形成玻璃相，充填空隙，降低气孔率，同时提高坯体强度。

3. 用量：SiO2在坯体中含量不能太高（如一般不大于70%），太高产生游离石英，使坯体在烧成时易开裂和变形。

因而在坯料中石英不能用的太多，否则影响成型性能，还影响烧成性能。

二、Al2O3的作用1. 来源：坯料Al2O3是由粘土原料[高岭土（Al2O3·2SiO2 ·2H2O）类]及长石等熔剂类原料引入，也是坯体主要成分。

2. 作用：①Al2O3除与SiO2形成莫来石（3Al2O3·2SiO2）外，还有部分熔于玻璃相中。

②Al2O3可提高坯体的白度和强度，如Al2O3低于15%，产品高温下易发生变形。

3. 用量：①适当提高Al2O3含量可扩大烧成温度范围。

但含量太高，使坯体难于烧结（提高了烧成温度）；含量太低则使坯体易变形，降低热稳定性。

②在低温快烧坯料中，则要求Al2O3含量低一些，如意大利的坯体，Al2O3含量都较低，一般在20%以内。

三、Fe2O3、TiO2的作用1. 来源：坯用原料带入的杂质成分2. 作用：Fe2O3、TiO2使坯体着色，是白坯中的有害成分。

红色体地砖是利用含铁的劣质粘土生产或以Fe2O3着色。

四、CaO的作用1. 来源：坯体中的CaO一般由石灰石（Ca CO3）或白云石(MgCO3·Ca CO3)引入。
